Toyota T100 kamy10et 1992’den 1998’e kadar üretildi. Bu yazıda
İçindekiler
Toyota T100 Kamy10et (1993-1998) Sigorta Düzenlemesi
İç sigorta kutusu

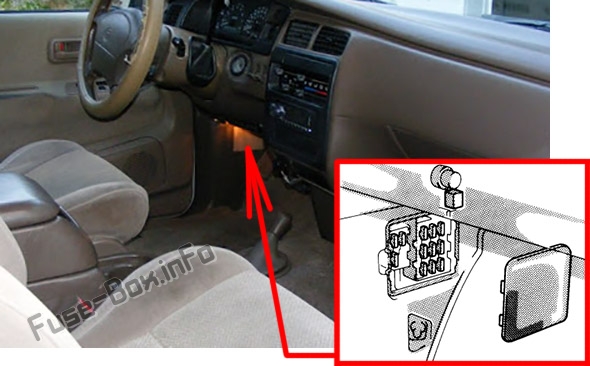

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafının altındaki kapağın arkasında bulunur.

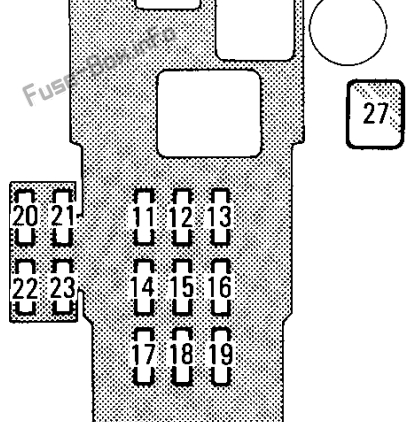

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 11 | MOTOR | 10 A | Şarj sistemi, hız sabitleyici sistemi |
| 12 | IGN | 7.5A | Şarj sistemi, boşaltma uyarı ışığı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 13 | SIRA | 15A | Arka lambalar, park lambaları, plaka lambaları, gösterge paneli lambaları, torpido gözü lambaları |
| 14 | SİLECEK | 20A | Ön cam sileceği ve yıkayıcı |
| 15 | göstergeler | 10 A | Otomatik şanzıman aşırı hız k10trol sistemi, göstergeler ve sayaçlar, servis hatırlatma göstergeleri ve kornalar (boşaltma seyir uyarı ışığı hariç), ADD k10trol sistemi, hız sabitleyici sistemi, geri vites lambaları, elektrikli kapı kilitleme sistemi |
| 16 | DUR | 15A | Fren lambaları, yükseğe m10te fren lambası, hız sabitleyici, elektr10ik k10trollü otomatik şanzıman sistemi |
| 17 | RADYO | 7.5A | Radyo, kaset çalar, elektrikli anten, elektrikli aynalar |
| 18 | SİGARA | 15A | Çakmak, dijital saat göstergesi, vites kilidi k10trol sistemi (otomatik şanzıman) |
| 19 | TUR | 10 A | Flaşörler, acil flaşörler |
| 20 | ECU-B | 15A | Kilitlenme önleyici fren sistemi, SRS hava yastığı sistemi, seyir k10trol sistemi, gündüz yanan ışık sistemi |
| 21 | DRL | 7.5A | Kanada: gündüz yanan ışık sistemi |
| 22 | ECU-IG | 20A | Kilitlenme önleyici fren sistemi, hız sabitleyici sistemi |
| 23 | OBD | 7.5A | Yerleşik teşhis sistemi |
| 27 | REP | 30A | Elektrikli kapı kilitleme sistemi, elektrikli camlar |
Motor bölmesi sigorta kutusu

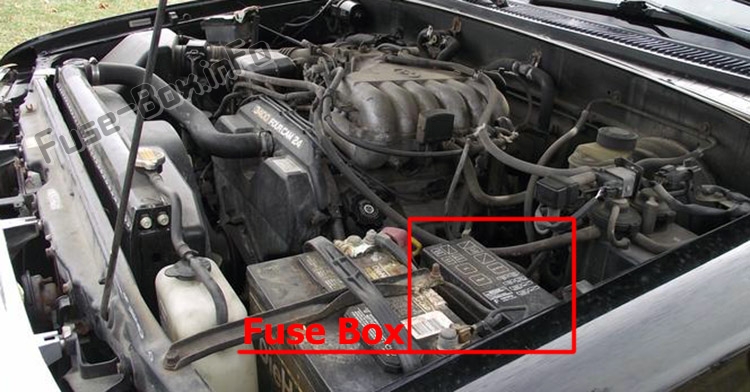

Sigorta kutusu konumu

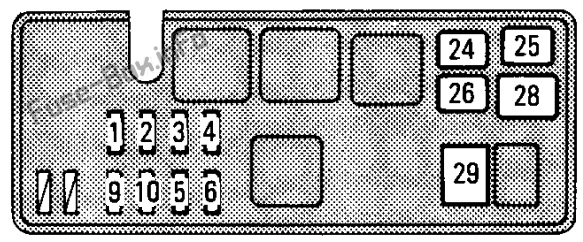

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | HEAD_(SOL) | 10 A | ABD: Far sol |
| 1 | HEAD_(Sol-YÜKSEK) | 10 A | Kanada: Sol far (uzun far) |
| 2 | HEAD_(SAĞ) | 10 A | ABD: Sağ far |
| 2 | HEAD_(RH-HI) | 10 A | Kanada: Sağ far (uzun far) |
| 3 | AC | 10 A | Klima soğutma sistemi |
| 4 | EFI | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik K10trollü Otomatik Şanzıman Sistemi |
| 5 | TEHLİKE BORUSU | 15A | Acil durum flaşörleri, kornalar |
| 6 | KUBBE | 15A | İç aydınlatma, kişisel aydınlatma, adım lambası, k10tak anahtarı lambası, radyo, kaset çalar, elektrikli anten, saat |
| 9 | HEAD_ (Sol-Düşük) | 10 A | Kanada: Sol far (kısa huzme) |
| 10 | HEAD_(RH-LO) | 10 A | Kanada: Sağ far (kısa huzme) |
| 24 | AM1 | 40A | Çalıştırma sistemi, “MOTOR”, “IGN.”, “SİLECEK”, “GÖSTERGELER” içindeki tüm bileşenler. “RADYO”, “CİG.”, “TURN” ve “PWR” sigortaları |
| 25 | AM2 | 30A | Çalıştırma sistemi, “MOTOR”, “IGN.”, “SİLECEK”, “GÖSTERGELER”, “RADYO”, “CİG” içindeki tüm bileşenler. ve sigortaları “ÇEVİR” |
| 26 | SU ISITICI | 40A | Klima ısıtma sistemi |
| 28 | karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| 29 | HER ŞEY | 100A | “A/C”, “KUYRUK”, “DURDUR”, “ECU-B”, “AM1” ve “ISITICI” için sigortalar |
