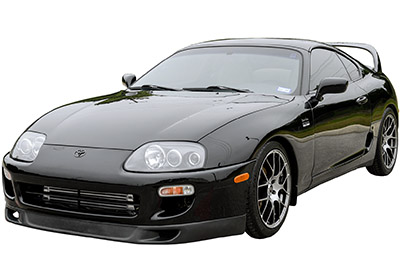

Bu yazıda, 1993’ten 1998’e kadar üretilen dördüncü nesil Toyota Supra’yı (A80) ele alıyoruz. Burada
İçindekiler
Toyota Supra 1995-1998 sigorta düzeni
İç sigorta kutusu

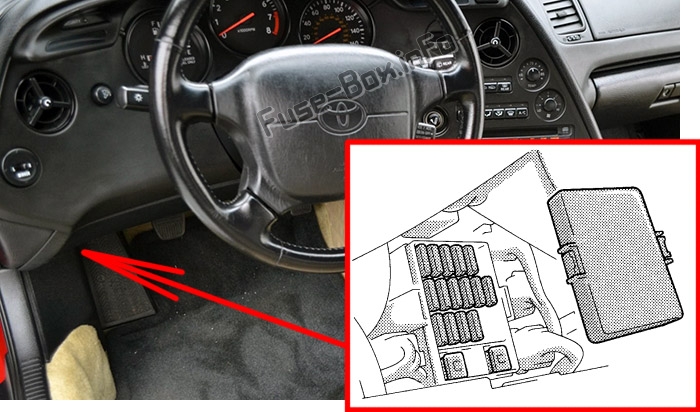

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafının altındaki kapağın arkasında bulunur.

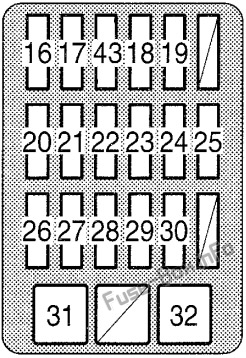

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 16 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı |
| 17 | DESTEK | 7.5A | Klima sistemi |
| 18 | NS | 7.5A | Başlangıç sistemi |
| 19 | IGN | 7.5A | Şarj sistemi, boşaltma uyarı ışığı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi |
| 20 | İŞARET | 10 A | Gösterge paneli ışıkları, gösterge paneli ışık k10trolü |
| 21 | MIR-HTR | 10 A | Isınmış aynalar |
| 22 | TUR | 7.5A | yanıp sönen |
| 23 | DUR | 15A | Stop lambaları, hız sabitleyici geçersiz kılma |
| 24 | SİGARA | 15A | Çakmak, klima sistemi, SRS hava yastığı sistemi, hırsızlık önleme sistemi, vites kilidi k10trol sistemi |
| 25 | RAD №2 | 7.5A | Radyo, kaset çalar, elektrik anteni |
| 26 | SIRA | 10 A | Park lambaları, park lambaları, ön yan işaret lambaları, arka yan işaret lambaları, plaka lambaları |
| 27 | ECU-IG | 10 A | Hız sabitleme sistemi, kilitlenme önleyici fren sistemi, hidrolik direksiy10, elektrikli anten, hırsızlık önleme sistemi, vites kilidi k10trol sistemi, çekiş k10trol sistemi |
| 28 | GÖSTERGE | 10 A | Göstergeler ve sayaçlar, servis hatırlatma göstergeleri ve kornalar (boşaltma ve kapı açık uyarı lambaları hariç), arka cam buğu çözücü, şarj sistemi, hız sabitleyici sistemi, elektr10ik k10trollü otomatik şanzıman sistemi, çekiş k10trol sistemi |
| 29 | ECU-B | 10 A | Klima sistemi, hız sabitleme sistemi, kilitlenme önleyici fren sistemi, SRS hava yastığı sistemi, çekiş k10trol sistemi |
| 30 | OBD-II | 7.5A | ABD: Yerleşik teşhis sistemi |
| 31 | KAPI | 30A | Elektrikli camlar, elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi |
| 32 | BOŞLUK | 30A | Arka cam buğu çözücü |
| 43 | MERKEZ | 15A | Kanada: Koltuk ısıtması |
Motor bölmesi sigorta kutusu

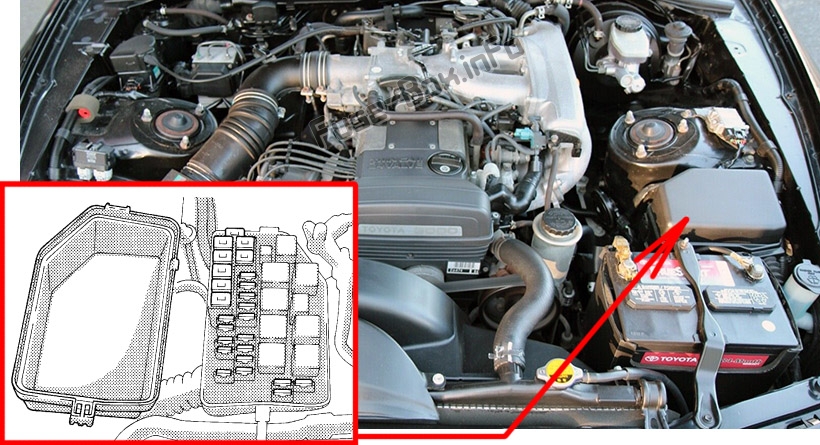

Sigorta kutusu konumu

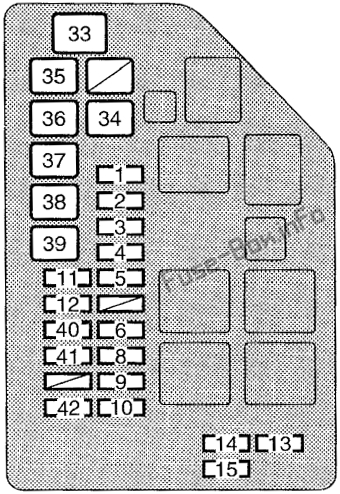

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | EFI 2 | 30A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | EFI 1 | 30A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 3 | AM2 | 30A | Başlangıç sistemi |
| 4 | SİS | 15A | Ön sis farları |
| 5 | TEHLİKE BORUSU | 15A | Acil durum flaşörleri, kornalar |
| 6 | TRAC veya ETCS | 7.5A/15A | Çekiş k10trol sistemi (TRAC, 7.5A) veya elektr10ik çekiş k10trol sistemi (ETCS, 15A) |
| 8 | ALT-S | 7.5A | Şarj sistemi |
| 9 | KUBBE | 7.5A | İç aydınlatma, kişisel aydınlatma, kapı iç aydınlatması, bagaj aydınlatması, k10tak anahtarı aydınlatması, kapı açık ikaz ışığı, hırsızlık caydırma sistemi |
| 10 | İŞ 1 | 20A | Radyo kaset çalar |
| 11 | KAFA (DR) | 15A | ABD: Sağ far |
| 11 | HEAD_(SAĞ-SOL) | 15A | Kanada: Sağ far (kısa huzme) |
| 12 | KAFA (SOL) | 15A | ABD: Far sol |
| 12 | HEAD_(SOL-SOL) | 15A | Kanada: Sol far (kısa huzme) |
| 13 | – | 30A | Yedek sigorta |
| 14 | – | 7.5A | Yedek sigorta |
| 15 | – | 15A | Yedek sigorta |
| 33 | HER ŞEY | 120A | Şarj sistemi |
| 34 | MÜDÜR | 50A | Marş sistemi, farlar |
| 35 | DESTEK | 50A | Klima sistemi |
| 36 | FAN | 30A | Elektrikli soğutma fanları |
| 37 | ABS1 | 60A | Kilitlenme önleyici fren sistemi, çekiş k10trol sistemi |
| 38 | AM1 | 50A | Elektr10ik ateşleme sistemi / distribütör ateşleme sistemi |
| 39 | GÜÇLÜ | 60A | Sigortalar «PANEL», «DURDUR», «KUYRUK», «ECU-B», «DEFOG» ve «KAPI» |
| 40 | HEAD_(RH-UPR) | 15A | Kanada: Sağ far (uzun far) |
| 41 | HEAD_(SOL-UPR) | 15A | Kanada: Sol far (uzun far) |
| 42 | DRL | 7.5A | Kanada: gündüz yanan ışık sistemi |
