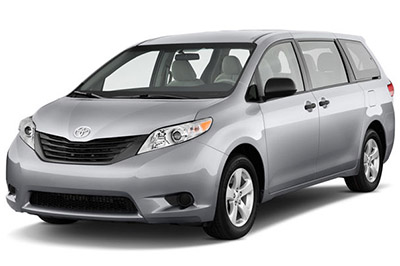

Bu yazıda, 2010’dan günümüze kadar mevcut olan üçüncü nesil Toyota Sienna’yı (XL30) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Toyota Sienna 2011-2018
İç sigorta kutusu

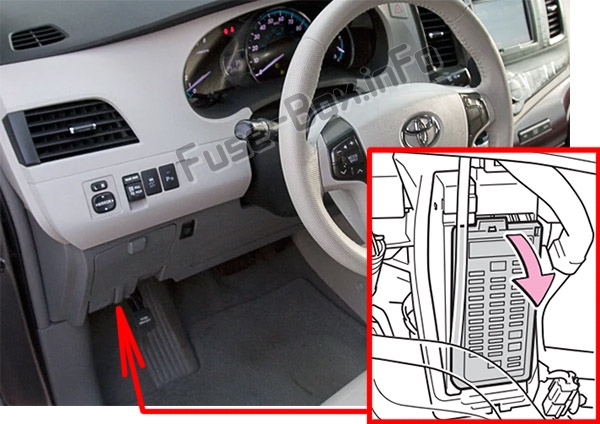

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur.

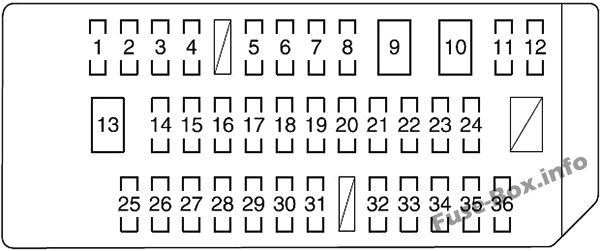

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | P / ÇIKIŞ | 15 | Satış noktaları |
| 2 | RAD NO.2 | 7.5 | Ses sistemi, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 3 | ECU-ACC | 10 | Ana gövde ECU, saat, vites kilit sistemi, elektrikli ayna k10trolü, multipleks iletişim sistemi |
| 4 | SİGARA | 15 | Satış noktaları |
| 5 | GÖSTERGE NO.1 | 10 | Acil dönüş sinyalleri, geri vites lambaları, navigasy10 sistemi, çok f10ksiy10lu ekran, otomatik şanzıman, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, şarj sistemi |
| 6 | ECU-IG NO.1 | 10 | Multiplex iletişim sistemi, fren lambaları, navigasy10 sistemi, araç stabilite k10trol sistemi, Aktif Tork K10trolü 4WD, sezgisel park yardımı, otomatik parlama önleyici iç ayna, çarpışma öncesi emniyet kemeri, dış ayna, koltuk ısıtıcısı, TPMS, sapma oranı ve G sensörü , direksiy10 açısı sensörü, otomatik erişimli koltuk, ana gövde ECU’su |
| 7 | P/W RL | 20 | Elektrikli arka camlar (sol taraf) |
| 8 | G/Ç | 15 | Elektrikli kapı kilitleme sistemi |
| 9 | P / SİEGE FR | 30 | Elektrikli ön koltuk (sağ taraf) |
| 10 | S / TOIT | 30 | Ay çatısı |
| 11 | P/W Sağ | 20 | Elektrikli arka camlar (sağ taraf) |
| 12 | P/W FR | 20 | Elektrikli ön camlar (sağ taraf) |
| 13 | P / SİEGE FL | 30 | Elektrikli ön koltuk (sol taraf), sürüş pozisy10u hafıza sistemi |
| 14 | DUR | 10 | Fren lambaları, ABS, araç stabilite k10trol sistemi, arka kombinasy10 lambası, yükseğe m10te fren lambası, otomatik şanzıman, vites kilitleme sistemi, mültipleks iletişim sistemi, elektrikli üçüncü koltuk anahtarı, yakıt enjeksiy10 sistemi çok noktalı / çok noktalı yakıt enjeksiy10 sistemi ışıkları) |
| 15 | P/W FL | 20 | Elektrikli ön camlar (sol taraf) |
| 16 | PSD Sol | 25 | Elektrikli sürgülü kapı (sol taraf) |
| 17 | 4×4 | 7.5 | 4WD aktif tork k10trolü |
| 18 | AM1 | 10 | Başlangıç sistemi |
| 19 | GÖSTERGE NO.2 | 7.5 | Göstergeler ve sayaçlar, çoklu bilgi ekranı |
| 20 | IG2 | 7.5 | Otomatik şanzıman, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi, ön yolcu yolcu sınıflandırma sistemi, direksiy10 kilit sistemi, akıllı anahtar sistemi, sistem marşı, yakıt pompası |
| 21 | İŞARET | 10 | Klima sistemi, navigasy10 sistemi, ön yolcu emniyet kemeri hatırlatma ışığı, ses sistemi, direksiy10 düğmesi, sezgisel park yardım düğmesi, kişisel / iç aydınlatma ana düğmesi, vites kolu gösterge ışığı, anahtar far kolu, ana elektrikli kapı kilit düğmesi, saat, elektrik çeyrek cam düğmesi, koltuk ısıtma düğmesi, acil durum dönüş sinyalleri, arka cam buğu çözücü düğmesi, araç denge k10trolü durdurma düğmesi, k10sol kutusu aydınlatması, elektrik düğmesi aydınlatması |
| 22 | SIRA | 10 | Arka lambalar, römork lambaları (park lambaları), plaka lambası, arka kombinasy10 lambaları |
| 23 | WIP ECU’su | 7.5 | Arka silecek ve silecek |
| 24 | P / RÜZGAR | 15 | Elektrikli custodes |
| 25 | AFS | 10 | Otomatik uzun farlar |
| 26 | TEC | 30 | silecek |
| 27 | Yıkayıcı | 20 | Ön cam yıkayıcı |
| 28 | Devam Eden Geri Dönüş | 20 | Arka cam sileceği |
| 29 | Yıkayıcı Sağ | 15 | Arka cam yıkayıcı |
| 30 | HTR-IG | 10 | Klima sistemi |
| 31 | HIZ KİLİDİ | 7.5 | Vites Kilidi Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 32 | ECU-IG NO.2 | 10 | Çarpışma öncesi sistem, çarpışma öncesi emniyet kemeri, dinamik radar hız sabitleyici, elektrikli hidrolik direksiy10, yağmur algılayan ön cam silecekleri, sürüş konumu hafıza sistemi, elektrikli sürgülü kapı, elektrikli üçüncü koltuk, elektrikli arka kapı, k10trol sistemi multipleks iletişim |
| 33 | PSD Sağ | 25 | Elektrikli sürgülü kapı (sağ taraf) |
| 34 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 35 | S-HTR FL | 15 | Koltuk ısıtması (sol taraf) |
| 36 | S-HTR FR | 15 | Koltuk ısıtması (sağ taraf) |
Motor bölmesi sigorta kutusu

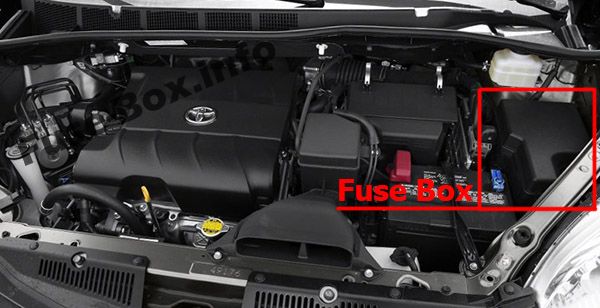

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

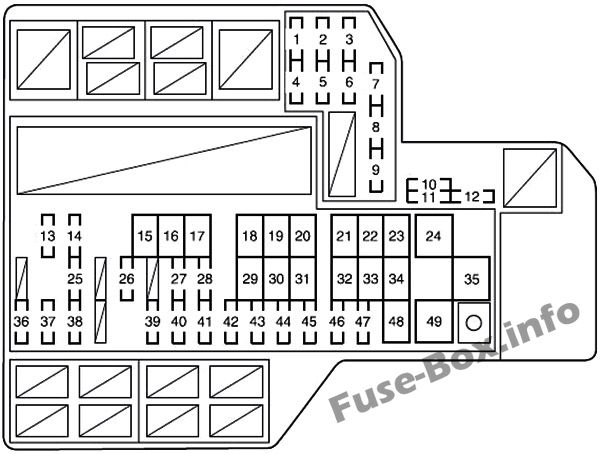

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | H-LP LVL | 7.5 | Far Seviyelendirme Sistemi (sadece gaz deşarjlı farlara sahip araçlar) |
| 2 | DSS1 | 7.5 | PCS (Çarpışma Öncesi Sistem), Dinamik Radar Hız K10trol Sistemi |
| 3 | ST NO.2 | 7.5 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | H-LP LH | 20 | Sol far (kısa huzme) (Yalnızca gaz deşarjlı farlı araçlar) |
| 5 | H-LP Sağ | 20 | Sağ far (kısa huzme) (Yalnızca gaz deşarjlı farlı araçlar) |
| 6 | EKT | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Otomatik Transaks |
| 7 | EFI NO.2 | 10 | Çok Noktalı Sargı Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 9 | H-LP LH HI | 10 | Sol far (uzun far) |
| 10 | KIYAMAMAK | 10 | Yedek sigorta |
| 11 | KIYAMAMAK | 15 | Yedek sigorta |
| 12 | KIYAMAMAK | 20 | Yedek sigorta |
| 13 | MG CLT | 7.5 | A / C manyetik debriyaj |
| 14 | INV | 20 | Çevirici |
| 15 | PTC HTR NO.1 | 50 | PTC ısıtıcı (yalnızca 1AR-FE motoru) |
| 16 | PTC HTR NO.2 | 30 | PTC ısıtıcı (yalnızca 1AR-FE motoru) |
| 17 | PTC HTR NO.3 | 30 | PTC ısıtıcı (yalnızca 1AR-FE motoru) |
| 18 | klima sağ | 40 | Arka klima sistemi |
| 19 | PBD | 30 | Elektrikli arka kapı |
| 20 | KATLANIR KOLTUK | 30 | Elektrikli üçüncü koltuk (yalnızca 2GR-FE motor) |
| 21 | DESTEK | 50 | Klima sistemi |
| 22 | PSB | 30 | Çarpışma öncesi emniyet kemeri (yalnızca 2GR-FE motor) |
| 23 | KOLTUK A / A | 30 | OTOMATİK ERİŞİM KOLTUĞU |
| 24 | FAN | 60 | Elektrikli soğutma fanları |
| 25 | DOYGUNLUK | 15 | Dönüş sinyalleri, göstergeler ve sayaçlar |
| 26 | RSE | 15 | Arka koltuk eğlence sistemi |
| 27 | AYNA | 10 | Dış ayna k10trolü, dış ayna ısıtması (yalnızca 2GR-FE motor) |
| 28 | NUMARA | 30 | Ses sistemi |
| 29 | VSC NO .2 | 30 | Entegre araç dinamiği yönetimi, ABS, araç stabilite k10trolü |
| 30 | NS | 30 | Başlangıç sistemi |
| 31 | PI | 40 | Korna, alarm, sol far (kısa huzme), sağ far (kısa huzme) |
| 32 | H-LP MÜDÜR | 40 | Boşaltma farı (Yalnızca deşarj farlı araçlar) |
| 32 | KIYAMAMAK | 30 | Yedek sigorta (Yalnızca gaz deşarjlı farları olmayan araçlar) |
| 33 | AM2 | 30 | “ST NO.2”, “GAUGE NO.2” ve “IG2” sigortaları (Yalnızca akıllı giriş sistemi olmayan araçlar) |
| 34 | VSC NO.1 | 50 | Entegre araç dinamiği yönetimi, ABS, araç stabilite k10trolü |
| 35 | HER ŞEY | 140 | Şarj sistemi, korna, alarm, sol far (kısa huzme), sağ far (kısa huzme), sis farları, ısıtmalı dış aynalar, arka cam buğu çözücüleri, silecek buz çözücüsü |
| 36 | RAD N° 1 | 15 | Ses sistemi |
| 37 | KUBBE | 7.5 | Ön aydınlatma, kişisel / iç aydınlatma, kişisel aydınlatma, motor çalıştırma düğmesi aydınlatması, arka kubbe lambaları, kapı iç aydınlatması, bagaj aydınlatması, göstergeler ve sayaçlar, saat |
| 38 | ECU-B | 10 | Ana gövde ECU, akıllı anahtar sistemi, kablosuz uzaktan kumanda, elektrikli arka kapı, elektrikli sürgülü kapı, arka görüş m10itörü, çoklu bilgi ekranı, elektrikli cam, dış ayna k10trolü, direksiy10 açısı sensörü, anti iç ayna -Otomatik göz kamaştırıcı, OTOMATİK ERİŞİMLİ KOLTUK uzaktan kumanda, ön yolcu yolcu sınıflandırma sistemi |
| 39 | ETCS | 10 | Çok Noktalı Sargı Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 40 | 1 F | 20 | Çok Noktalı Sargı Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 41 | STRG KİLİT | 20 | Direksiy10 kilit sistemi (yalnızca akıllı anahtar sistemi ile d10atılmış araçlar) |
| 42 | ALT-S | 7.5 | Şarj sistemi |
| 43 | INJ | 25 | Çok Noktadan Sargılı Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “IG NO.2” ve “IG2” sigortaları |
| 44 | ECU-B NO.2 | 7.5 | Klima sistemi |
| 45 | AM2 NO.2 | 7.5 | Multiplex haberleşme sistemi, marş sistemi (Sadece akıllı anahtar sistemi olan araçlar) |
| 46 | EFI NO.1 | 25 | Çok Noktadan Sargı Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “ECT” ve “EFI NO.2” sigortaları |
| 47 | ZEKİ | 5 | Akıllı anahtar sistemi (yalnızca akıllı anahtar sistemi ile d10atılmış araçlar) |
| 48 | DRL | 30 | Gündüz yanan ışık sistemi, “HLP LH (HI)” ve “H-LP RH (HI)” sigortaları |
| 49 | EPS | 60 | Elektrikli hidrolik direksiy10 |
