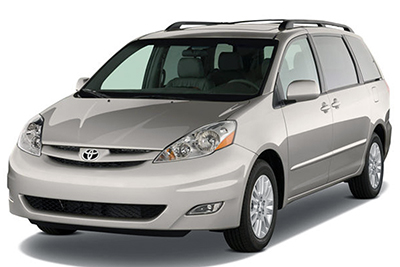

Bu yazıda, 2003’ten 2010’a kadar üretilen ikinci nesil Toyota Sienna’yı (XL20) ele alıyoruz. Burada
İçindekiler
Toyota Sienna 2004-2010 Sigorta Düzeni

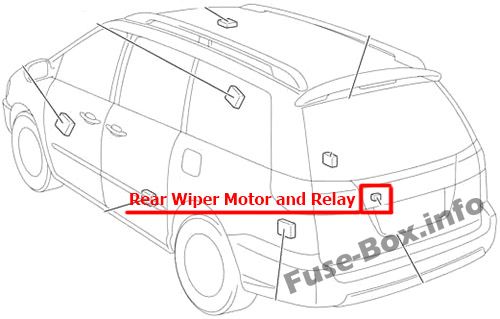

İç mekana genel bakış
İç sigorta kutusu

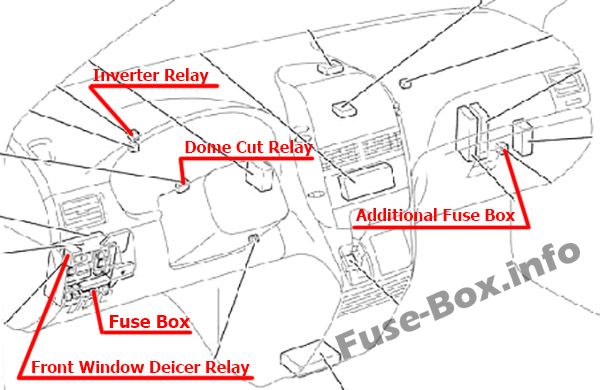

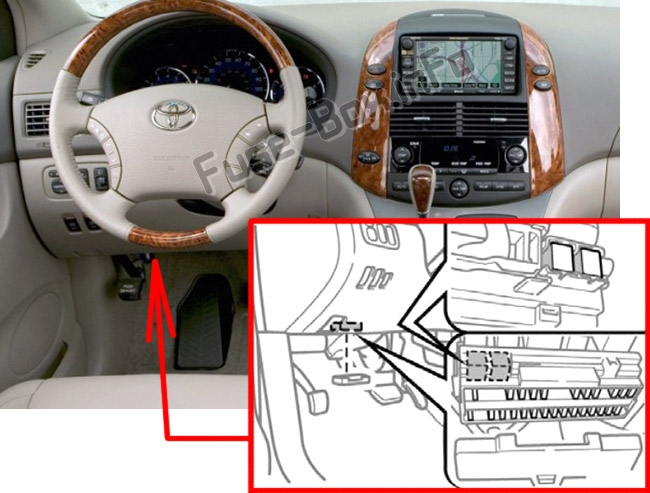

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur.

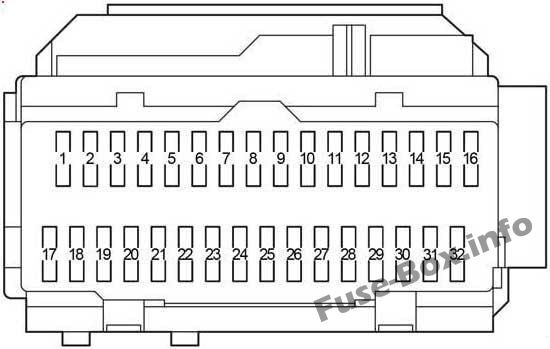

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | ME HTR | 10 | Dış ayna buğu çözücüleri |
| 2 | RAD2 | 7.5 | Ses sistemi, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 3 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 4 | SİGARA | 15 | çakmak |
| 5 | ECU ACC | 7.5 | Vites kilidi k10trol sistemi, klima sistemi, elektrikli ayna k10trolü |
| 6 | JAUGE2 | 7.5 | Metre ve gösterge |
| 7 | IGN | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Multiplex Haberleşme Sistemi |
| 8 | INJ | 15 | 2003-2006: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | IG2 | 7.5 | 2007-2010: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 9 | RR Devam Eden | 15 | Arka cam sileceği |
| 10 | TEC | 30 | Arka silecek ve silecek |
| 11 | JAUGE1 | 10 | Geri vites lambaları, göstergeler, acil durum göstergeleri |
| 12 | S-HTR | 15 | Isıtmalı koltuklar |
| 13 | WSH | 20 | Arka cam yıkayıcı ve yıkayıcı |
| 14 | DESTEK | 10 | Klima sistemi |
| 15 | – | – | – |
| 16 | ECU-IG | 10 | Sezgisel Park Yardım Sistemi, Arka Görüş İzleme Sistemi, Multiplex Haberleşme Sistemi, Multiport Yakıt Enjeksiy10 Sistemi / Sıralı Multiport Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Sistem, Çekiş K10trol Sistemi, Sistem araç denge k10trolü, vites kilidi k10trol sistemi, dynAM1c lazer hız k10trol sistemi, koltuk ısıtıcılar, elektrikli bagaj kapağı, şeffaf açılır tavan, çok işlevli ekran, otomatik parlama önleyici iç ayna, elektrikli camlar, elektrik prizleri (115 V ), elektrikli üçüncü koltuk, sürüş konumu hafıza sistemi |
| 17 | İŞARET | 10 | Klima sistemi, ısıtmalı koltuklar, ses sistemi, navigasy10 sistemi, elektrikli sürgülü kapı, elektrikli arka kapı, yolculuk bilgi ekranı, arka cam buğu çözücü, acil dönüş sinyalleri, gösterge paneli aydınlatması, park lambaları direksiy10 k10trolleri |
| 18 | SIRA | 10 | Fren / arka lambalar, plaka lambaları, park lambaları, yan işaret lambaları |
| 19 | S / TOIT | 25 | Ay çatısı |
| 20 | – | – | – |
| 21 | AC INV | 15 | Güç çıkışları (115 V) |
| 22 | FR DEF | 15 | Silecek buz çözücü |
| 23 | AM1 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | DUR | 10 | Fren / Arka Lambalar, Yüksek Fren Lambası, Vites Kilidi K10trol Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, Araç Stabilite K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Yakıt Enjeksiy10 Sistemi sıralı çok noktalı, mültipleks iletişim sistemi |
| 27 | P/W | 25 | Elektrikli camlar, elektrikli ayna |
| 28 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 29 | SİS | 15 | Ön sis farları |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | P / RÜZGAR | 15 | Elektrikli custodes |

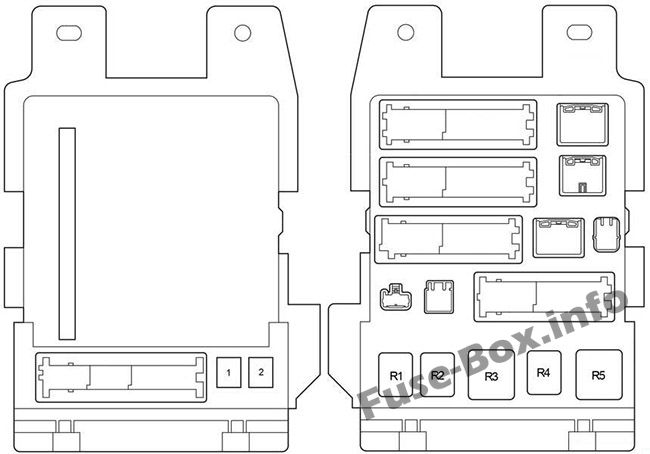

| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | P / ZAFERLER | 30 | Elektrikli Koltuklar |
| 2 | GÜÇLÜ | 30 | Elektrikli camlar |
| R1 | Sis farları | ||
| R2 | Arka lambalar | ||
| R3 | Aksesuar rölesi (ACC) | ||
| R4 | Güç rölesi (PWR) | ||
| R5 | Ateşleme (IG1) |
Ek sigorta kutusu

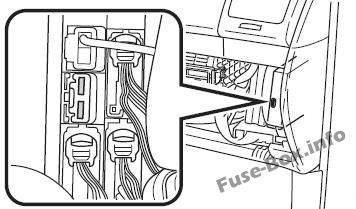

Sigorta kutusu, ön panelin yolcu tarafında bulunur.

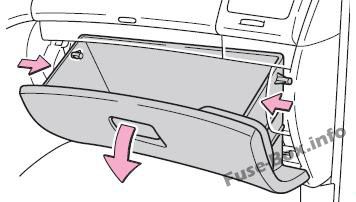

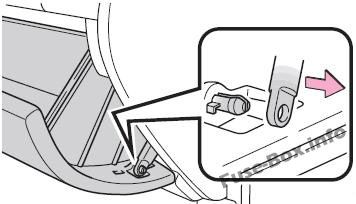

Torpido gözünü açın, amortisörü kaydırın, pençeleri ayırmak için torpido gözünün her iki tarafını itin.
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | NS | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | AC | 7.5 | Manuel klima sistemi |
| 3 | SFT | 5 | Vites kilidi k10trol sistemi |
Motor bölmesi sigorta kutusu

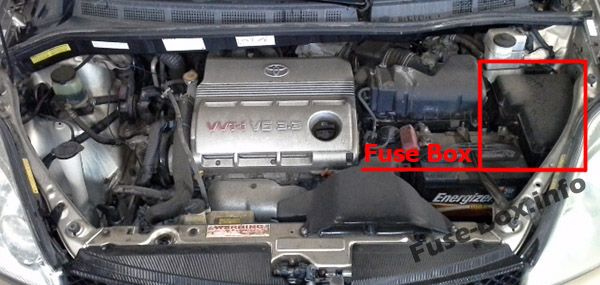

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

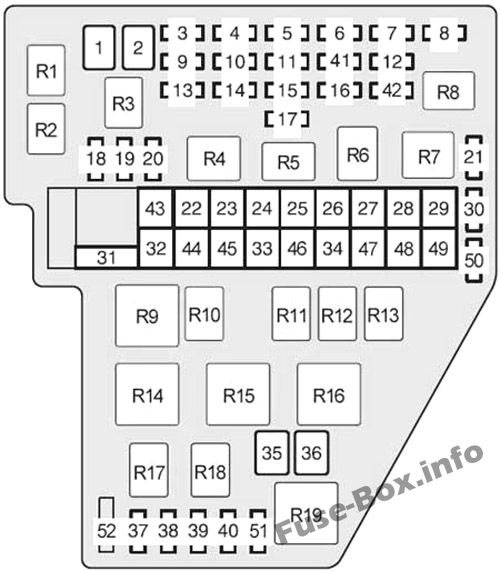

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | MÜDÜR | 30 | Farlar, gündüz yanan ışık sistemi, “H-LP RL” ve “H-LP LL” sigortaları |
| 2 | AM 2 | 30 | Sigortalar “INJ”, “IGN” ve “GAUGE2” |
| 3 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | DRL | 20 | Gündüz sürüş farı sistemi, “H-LP RH” ve “H-LP LH” sigortaları |
| 5 | KAPI N° 2 | 25 | Elektrikli kapı kilitleme sistemi |
| 6 | korna | 10 | boynuzlar |
| 7 | KUBBE | 10 | Kişisel / iç aydınlatma, iç aydınlatma, kapılarda iç aydınlatma, bagaj bölmesi aydınlatması, motor düğmesi aydınlatması, çok işlevli ekran |
| 8 | RAD N° 1 | 20 | 2003-2006: Ses sistemi, navigasy10 sistemi |
| 8 | RAD N° 1 | 15 | 2007-2010: Ses sistemi |
| 9 | EFI NO.1 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “EFI NO.2” sigortası |
| 10 | ALT-S | 7.5 | Şarj sistemi |
| 11 | DOYGUNLUK | 15 | Flaşörler, acil flaşörler |
| 12 | ECU-B | 10 | Elektrikli kayar kapı, klima sistemi, elektrikli camlar, multipleks iletişim sistemi, sayaç ve gösterge, kablosuz uzaktan kumanda sistemi |
| 13 | H-LP RL | 15 | Sağ far (kısa huzme) |
| 13 | H-LP Sağ | 15 | Sağ far |
| 14 | H-LP LL.M. | 15 | Sol far (kısa huzme), ön sis farları |
| 14 | H-LP LH | 15 | Sol far |
| 15 | RAD NO.3 | 30 | Ses sistemi |
| 16 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | 1 F | 25 | A / F sensörü |
| 18 | KIYAMAMAK | 15 | Yedek sigorta |
| 19 | KIYAMAMAK | 20 | Yedek sigorta |
| 20 | KIYAMAMAK | 30 | Yedek sigorta |
| 21 | KIYAMAMAK | 30 | Yedek sigorta |
| 22 | RR2 KOLTUK | 50 | Üçüncü elektrikli koltuk |
| 23 | DESTEK | 50 | Klima sistemi, “A/C” sigortası |
| 24 | FAN | 50 | Elektrikli soğutma fanları |
| 25 | PBD | 30 | Elektrikli arka kapı |
| 26 | R-PSD | 30 | Elektrikli sürgülü kapı sağ taraf |
| 27 | L-PSD | 30 | Elektrikli sürgülü kapı sol taraf |
| 28 | sağ arka klima | 40 | Arka klima sistemi |
| 29 | BESLEDİ | 40 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 30 | KIYAMAMAK | 7.5 | Yedek sigorta |
| 31 | HER ŞEY | 140 | Şarj sistemi, “RR A / C”, “HTR”, “FAN”, “PBD”, “R-PSD”, “L-PSD” ve “DEF” sigortaları |
| 32 | ABS1 | 50 | Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, Araç Denge K10trol Sistemi |
| 33 | ABS2 | 30 | Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, Araç Denge K10trol Sistemi |
| 34 | NS | 30 | Başlangıç sistemi |
| 35 | KOLTUK L-RR2 | 30 | Üçüncü elektrikli koltuk |
| 36 | KOLTUK R-RR2 | 30 | Üçüncü elektrikli koltuk |
| 37 | H-LP Sağ | 10 | Sağ far |
| 37 | H-LP RL | 10 | Sağ far (kısa huzme) |
| 38 | H-LP LH | 10 | Sol far |
| 38 | H-LP LL.M. | 10 | Sol far (kısa huzme), ön sis farları |
| 39 | RSE | 7.5 | Arka koltuk eğlence sistemi |
| 40 | INJ | 10 | 2007-2010: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 41 | – | – | Kısa broş |
| 42 | – | – | – |
| 43 | – | – | – |
| 44 | – | – | – |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | – | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | – | – | Kısa broş |
| R1 | Fren lambaları (BRK) | ||
| R2 | Hava / yakıt oranı sensörü (A / F) | ||
| R3 | Devre açma (C / OPN) | ||
| R4 | Deniz Feneri (BAŞ) | ||
| R5 | EFI | ||
| R6 | Kısa broş | ||
| R7 | Arka cam buğu çözücü (DEFOG) | ||
| R8 | korna çalmak | ||
| R9 | Araç Stabilite K10trolü (VSC MTR) | ||
| R10 | Araç Stabilite K10trolü (VSC FAIL) | ||
| R11 | Gündüz sürüş farları (DRL NO.4) | ||
| R12 | Gündüz sürüş farları (DRL NO.2) | ||
| R13 | Gündüz sürüş farları (DRL NO.3) | ||
| R14 | Elektrikli Soğutma Fanı (FAN) | ||
| R15 | Arka klima sistemi (RR A / C) | ||
| R16 | Isıtıcı (HTR) (Manuel Klima) Kısa Mil (Otomatik Klima) | ||
| R17 | Marş (ST) | ||
| R18 | Klima kompresörü kavraması (MG CLT) | ||
| R19 | – |
