Toyota Sienna (XL10; 1998-2003) Sigorta Kutusu Şeması

Bu yazıda, 1998’den 2003’e kadar üretilen Toyota Sienna’nın (XL10) ilk neslini ele alıyoruz. Burada Toyota Sienna 1998, 1999, 2000, 2001, 2002 ve 2003 sigorta kutularının şemalarını bulacaksınız , konumu hakkında bilgi edinin. arabanın içindeki sigorta panellerini ve her 1 sigortanın atamasını (sigorta düzeni) öğrenin.

İçindekiler

Toyota Sienna 1998-2003 Sigorta Düzeni
1998, 1999 ve 2000
2001, 2002 ve 2003

İçerik gizle

1 Toyota Sienna 1998-2003 Sigorta Düzeni

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 1998, 1999 ve 2000

1.3.1 Yolcu bölmesi

1.3.2 Motor bölmesi sigorta kutusu #1

1.3.3 Motor bölmesi sigorta kutusu # 2

1.4 2001, 2002 ve 2003

1.4.1 Yolcu bölmesi

1.4.2 Motor bölmesi sigorta kutusu #1

1.4.3 Motor bölmesi sigorta kutusu # 2

Toyota Sienna 1998-2003 Sigorta Düzeni

Toyota Sienna’nın çakmak (elektrik prizi) sigortaları, sigorta kutusundaki “PWR-OUTLET” ve “CIG” sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

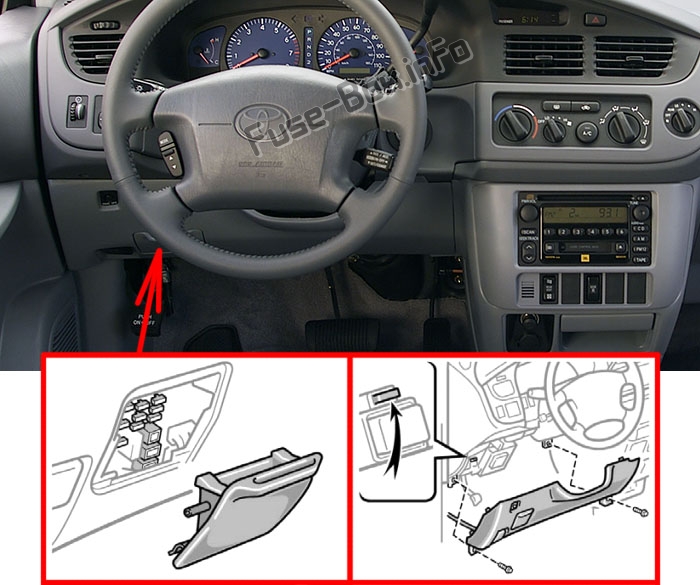

Soldaki kapağın arkasında ve direksiy10 simidinin altında bulunur. Solunda başka 1 sigorta var, 10a erişmek için direksiy10 simidinin altındaki paneli çıkarmanız gerekiyor. Sigortaların yolcu bölmesindeki yeri: Toyota Sienna (1998-2003)

Makine bölümü

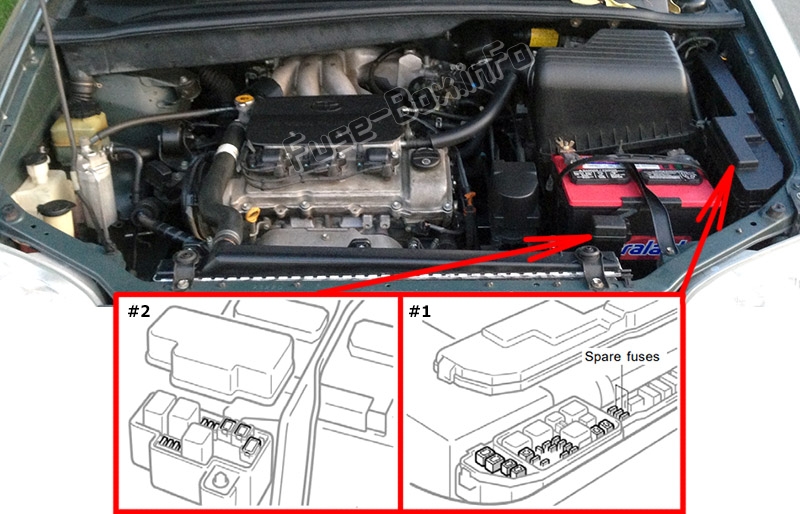

Akünün yanında iki sigorta kutusu vardır. Sigortaların motor bölmesindeki yeri: Toyota Sienna (1998-2003)

Sigorta kutusu şemaları

1998, 1999 ve 2000

Yolcu bölmesi

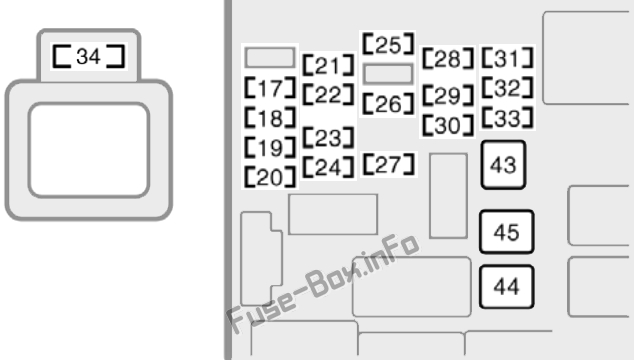

Pano sigorta kutusu şeması: Toyota Sienna (1998, 1999, 2000)

Gösterge tablosundaki sigorta tahsisi (1998-2000)

Numara.	Soyadı	amplifikatör	Tanım
17	SU ISITICI	10 A	Klima sistemi, arka cam buğu çözücü
18	GÖSTERGE	10 A	Göstergeler ve sayaçlar, bakım hatırlatma göstergeleri ve sesli uyarı lambaları (boşaltma ve kapı açık gösterge lambası hariç), elektrikli camlar, gündüz yanan ışık sistemi, geri vites lambaları
19	SİLECEK	20A/25A	Ön cam silecekleri ve yıkayıcı (1998-1999 – 20A; 2000 – 25A)
20	ISITMALI AYNA	10 A	Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, dış ayna buğu çözücü
21	ECU-IG	15A	Hız sabitleme sistemi, kilitlenme önleyici fren sistemi, kablosuz uzaktan kumanda sistemi ile kilitleme, hırsızlık önleme sistemi
22	IGN	5A	Göstergeler ve sayaçlar, şarj sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi
23	DUR	15A	Fren lambaları, hız sabitleyici, yüksek fren lambası, arka lambalar
24	SIRA	10 A	Park lambaları, ön yan işaret lambaları, plaka lambaları, arka lambalar
25	PWR-VENT	15A	Elektrikli arka çeyrek camlar
26	OBD	7.5A	Yerleşik teşhis sistemi
27	GÜÇ ÇIKIŞI	15A	Fiş
28	GİRİŞ	5A	Göstergeler ve sayaçlar, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi
29	KAPI	20A	Elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi
30	İŞARET	7.5A	Gösterge ve hız göstergesi, araç ses sistemi, saat, klima sistemi, gösterge paneli ışık k10trolü, arka cam buğu çözücü, elektr10ik k10trollü otomatik şanzıman sistemi, acil dönüş sinyalleri, park lambaları
31	TUR	7.5A	Flaşörler, acil flaşörler
32	RADYO 2	7.5A	Araba ses sistemi
33	SİGARA	15A	Çakmak, saat, elektrikli ayna k10trolleri, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, geri vites lambaları, hırsızlık önleme sistemi
34	AC	5A	Klima sistemi
43	BESLEDİ	30A	Arka cam buğu çözücü, “ AYNA ISITICI ” sigortası
44	AM1	40A	Eriyebilir “INP”
45	REP	30A	Elektrikli camlar, elektrikli açılır tavan, elektrikli koltuk, elektrikli sürgülü kapı, “PWR-VENT” sigortası

Motor bölmesi sigorta kutusu #1

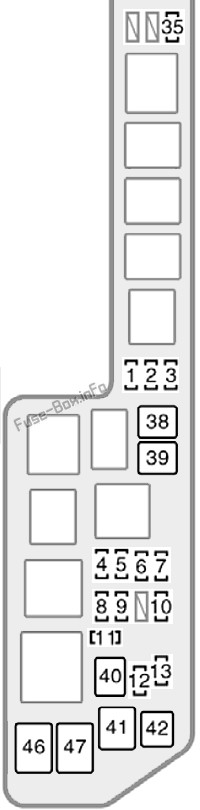

Kaput altı sigorta kutusunun şeması 1: Toyota Sienna (1998, 1999, 2000)

1 numaralı sigorta kutusundaki sigorta ataması (1998-2000)

Numara.	Soyadı	amplifikatör	Tanım
1	–		Yedek sigorta
2	–		Yedek sigorta
3	–		Yedek sigorta
4	ALT-S	5A	Şarj sistemi
5	H-LP Sağ	15A	Sağ far
6	EFI	15A	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
7	korna	10 A	Korna, hırsızlık önleme sistemi
8	DOYGUNLUK	10 A	Acil durum flaşörleri
9	AM2	30A	Kaynaştırıcılar “IGN” ve “STARTER”
10	H-LP LH	15A	Sol far
11	RADYO .1	20A	Araba ses sistemi
12	KUBBE	10 A	Saat, kişisel ışık, makyaj aynası ışığı, kapı iç aydınlatma ışığı, bagaj bölmesi ışığı, kapı açık uyarı ışığı, k10tak anahtarı gösterge ışığı, hırsızlık önleme sistemi, gündüz yanan ışık sistemi, iç ışık
13	ECU-B	10 A	Hız sabitleyici sistemi, SRS hava yastığı uyarı ışığı, elektrikli sürgülü kapı
35	A/F HTR	25A	EFI sistemi
38	CDS FANI	30A/40A	Elektrikli Soğutma Fanları (Römork Paketli – 40A; Römork Paketsiz – 30A)
39	RDI FANI	30A/40A	Elektrikli Soğutma Fanları (Römork Paketli – 40A; Römork Paketsiz – 30A)
40	MÜDÜR	40A	Eriyebilirler “DRL”, “H-LP RH” ve “H-LP LH”
41	R / RA / C	40A	Arka klima sistemi
42	DESTEK	50A	Klima sistemi
46	HER ŞEY	140A	Sistem şarjı, sigortalar “FL ABS”, “INP”, “HTR” ve “R/RA/C”
47	INP	100A	Eriyebilirler “AM1” ve “DEF”

Motor bölmesi sigorta kutusu # 2

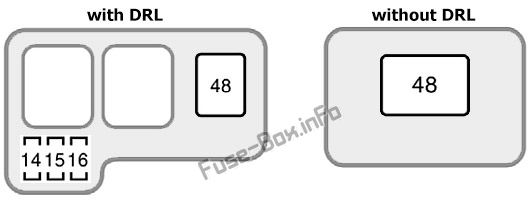

Kaput altı sigorta kutusunun şeması 2: Toyota Sienna (1998, 1999, 2000)

2 numaralı sigorta kutusundaki sigorta ataması (1998-2000)

Numara.	Soyadı	amplifikatör	Tanım
14	DRL	5A	Gündüz çalışan ışık sistemi
15	H-LP LH (LWR)	10 A	Sol far (kısa huzme)
16	H-LP Sağ (LWR)	10 A	Sağ far (kısa huzme)
48	FL ABS	60A	Kilitlenme önleyici fren sistemi

2001, 2002 ve 2003

Yolcu bölmesi

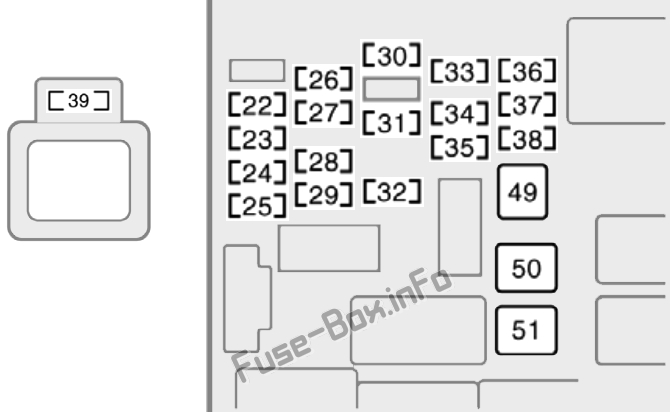

Pano sigorta kutusu şeması: Toyota Sienna (2001, 2002, 2003)

Gösterge tablosuna sigorta tahsisi (2001-2003)

Numara.	Soyadı	amplifikatör	Tanım
22	SU ISITICI	10 A	Klima sistemi, arka cam buğu çözücü
23	GÖSTERGE	10 A	Göstergeler ve sayaçlar, bakım hatırlatma göstergeleri ve sesli uyarı cihazları (boşaltma ve açık kapı gösterge ışığı hariç), elektrikli camlar, gündüz yanan ışık sistemi, geri vites lambaları, elektrikli kayar kapı, otomatik parlama önleyici iç ayna, pusula
24	SİLECEK	25A	Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı
25	ISITMALI AYNA	10 A	Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, dış ayna buğu çözücü
26	ECU-IG	15A	Hız sabitleyici sistem, kilitlenme önleyici fren sistemi, araç patinaj k10trol sistemi, kablosuz uzaktan kumanda sistemi ile kilit, hırsızlık önleme sistemi
27	IGN	5A	Göstergeler ve sayaçlar, şarj sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi
28	DUR	15A	Fren lambaları, hız sabitleyici, yüksek fren lambası, arka lambalar
29	SIRA	10 A	Park lambaları, ön yan işaret lambaları, plaka lambaları, arka lambalar, elektrikli sürgülü kapı
30	PWR-VENT	15A	Elektrikli arka çeyrek camlar
31	OBD	7.5A	Yerleşik teşhis sistemi
32	GÜÇ ÇIKIŞI	15A	Satış noktaları
33	GİRİŞ	5A	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
34	KAPI	25A	Elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi
35	İŞARET	7.5A	Gösterge ve hız göstergesi, araç ses sistemi, saat, klima sistemi, gösterge paneli ışık k10trolü, arka cam buğu çözücü, elektr10ik k10trollü otomatik şanzıman sistemi, acil durum dönüş sinyalleri, park lambaları, ısıtmalı koltuklar, elektrikli arka camlar, elektrikli sürgülü kapı
36	TUR	7.5A	Flaşörler, acil flaşörler
37	RADYO 2	7.5A	Araba ses sistemi
38	SİGARA	15A	Çakmak, saat, elektrikli ayna k10trolleri, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, geri vites lambaları, hırsızlık önleme sistemi, klima sistemi
39	AC	5A	Ön klima sistemi
49	BESLEDİ	30A	Arka cam buğu çözücü, “AYNA ISITICI” sigortası
50	REP	30A	Elektrikli camlar, elektrikli açılır tavan, elektrikli koltuk, elektrikli sürgülü kapı (sağ taraf), “PWR-VENT” sigortası
51	AM1	40A	Sigortalar “CİG”, “RADYO №2”, “ECU-IG”, “SİLECEK”, “ISITICI”, “GÖSTERGE” ve “DÖNÜŞ”

Motor bölmesi sigorta kutusu #1

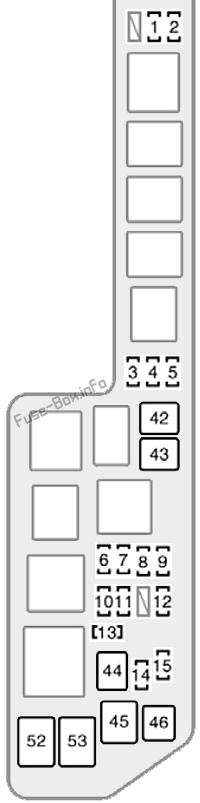

Kaput altı sigorta kutusunun şeması 1: Toyota Sienna (2001, 2002, 2003)

1 numaralı sigorta kutusundaki sigorta ataması (2001-2003)

Numara.	Soyadı	amplifikatör	Tanım
1	MERKEZ	20A	Isıtmalı koltuklar
2	A/F HTR	25A	Hava-yakıt oranı sensörü
3	KIYAMAMAK		Yedek sigorta
4	KIYAMAMAK		Yedek sigorta
5	KIYAMAMAK		Yedek sigorta
6	ALT-S	5A	Şarj sistemi
7	KAFA (DR)	15A	Sağ far (uzun far)
8	EFI	15A	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
9	korna	10 A	Korna, hırsızlık önleme sistemi
10	RİSK	10 A	Acil durum flaşörleri
11	AM2	30A	Kaynaştırıcılar “IGN” ve “STARTER”
12	KAFA (SOL)	15A	Sol far (uzun far)
13	RADYO 1	20A	Araba ses sistemi
14	KUBBE	10 A	Saat, kişisel ışık, makyaj aynası ışığı, kapı iç aydınlatma ışığı, bagaj bölmesi ışığı, kapı açık uyarı ışığı, ateşleme ışığı, hırsızlık önleme sistemi, gündüz yanan ışık sistemi, iç ışık, güvenlik sistemi klima, kablosuz uzaktan kumanda, garaj kapısı açacağı
15	ECU-B	10 A	Hız sabitleyici sistemi, SRS uyarı ışığı, elektrikli kayar kapı
42	CDS	30A/40A	Elektrikli Soğutma Fanları (Römork Paketli – 40A; Römork Paketsiz – 30A)
43	RDI	30A/40A	Elektrikli Soğutma Fanları (Römork Paketli – 40A; Römork Paketsiz – 30A)
44	MÜDÜR	40A	Gündüz yanan ışık sistemi, “H-LP RH (LO)” ve “H-LP LH (LO)” sigortaları
45	R / RA / C	40A	Arka klima sistemi
46	DESTEK	50A	Ön klima sistemi
52	HER ŞEY	140A	Sistem şarjı, sigortalar “FL ABS”, “INP”, “HTR” ve “R/RA/C”
53	INP	100A	Eriyebilirler “AM1” ve “DEF”

Motor bölmesi sigorta kutusu # 2

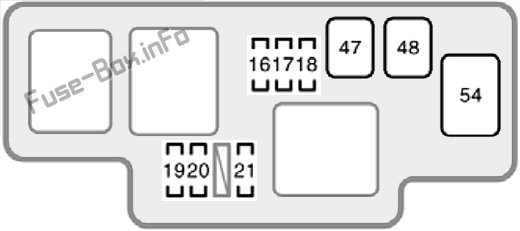

Kaput altı sigorta kutusunun şeması 2: Toyota Sienna (2001, 2002, 2003)

2 numaralı sigorta kutusundaki sigorta ataması (2001-2003)

Numara.	Soyadı	amplifikatör	Tanım
16	SİS	20A	Ön sis farları
17	ABS №3	25A	Araç Patinaj K10trol Sistemi
18	ABS №2	25A	Araç Patinaj K10trol Sistemi
19	H-LP LH (LO)	10 A	Sol far (kısa huzme)
20	H-LP RH (LO)	10 A	Sağ far (kısa huzme)
21	ABS №4	5A	Araç Patinaj K10trol Sistemi
47	PWR SLD’si	30A	Elektrikli sürgülü kapı (sol taraf)
48	Rr CLR	40A	Arka klima sistemi
54	FL ABS	60A	Kilitlenme önleyici fren sistemi
