Bu yazıda, 2007’den günümüze kadar mevcut olan ikinci nesil Toyota Sequoia’yı (XK60) ele alıyoruz. Burada
İçindekiler
Toyota Sequoia 2008-2017 sigorta düzeni

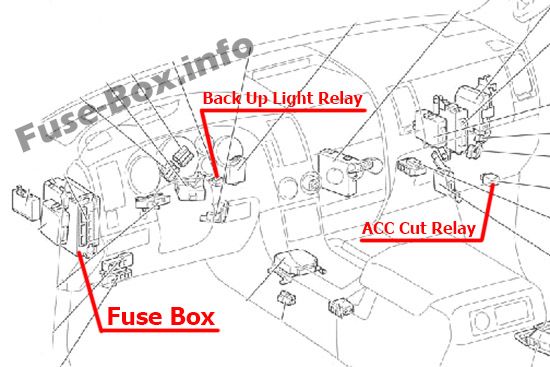

İç mekana genel bakış
İç sigorta kutusu

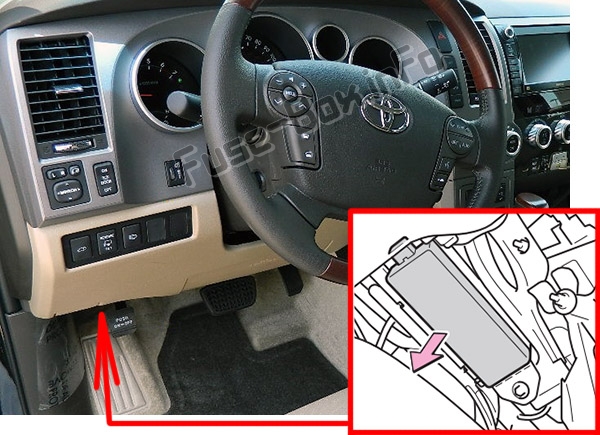

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur.

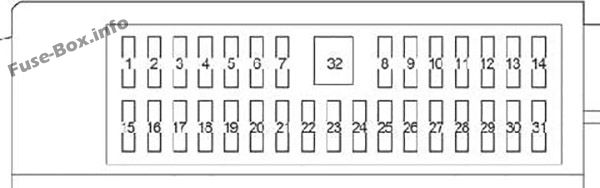

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | ÇEVİRİCİ | 15 | Güç çıkışı (115 V / 120 V) |
| 2 | AV P / KUŞATMA GÖSTERGESİ | 30 | Elektrikli sürücü koltuğu, ön |
| 3 | DR/LCK | 25 | Multipleks iletişim sistemi |
| 4 | GÜÇ N ° 5 | 30 | Elektrikli arka kapı |
| 5 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 6 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 7 | – | – | – |
| 8 | AM1 | 7.5 | Vites kilit sistemi, marş sistemi, ısıtmalı koltuklar |
| 9 | AC | 7.5 | Klima sistemi |
| 10 | MIR | 15 | Dış ayna k10trolü, dış ayna ısıtıcıları |
| 11 | GÜÇ N ° 3 | 20 | Elektrikli camlar |
| 12 | AV P / SIEGE DROIT | 30 | Elektrikle çalışan ön yolcu koltuğu |
| 13 | GEÇMİŞ | 15 | Elektrikli güç yatırma ve teleskopik |
| 14 | S / TOIT | 25 | elektrikli açılır tavan |
| 15 | RR-HTR SAĞ KOLTUK | 10 | Isıtmalı koltuklar |
| 16 | ECU-IG n°1 | 7.5 | Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Multipleks İletişim Sistemi, Sezgisel Park Yardım Sistemi, Elektrikli Ön Sürücü Koltuğu, Elektrikli Yatırma ve Elektrikli Teleskopik, Vites Kolu Kilidi, Uyarı Sistemi lastik basıncı, aksesuar ölçer, römork çekme, elektrik prizi, elektrik açılır tavan, elektrikli bagaj kapağı, far temizleyici, kör nokta izleme sistemi, BSM ana şalter |
| 17 | HAVA SUS IG | 20 | Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 18 | LH-IG | 7.5 | Geri vites lambaları, şarj sistemi, gösterge ve sayaçlar, dönüş sinyalleri, klima sistemi, ısıtmalı koltuklar, arka cam buğu çözücü |
| 19 | 4×4 | 20 | Dört tekerlekten çekiş k10trol sistemi |
| 20 | KOLTUK SAĞ-HTR SOL | 10 | Isıtmalı koltuklar |
| 21 | WSH | 20 | Pencere temizleyicisi |
| 22 | SİLECEK | 30 | Ön cam sileceği ve yıkayıcı |
| 23 | ECU-IG n°2 | 7.5 | Multiplex iletişim sistemi, hidrolik direksiy10, ECU ağ geçidi |
| 24 | SIRA | 15 | Arka lambalar, römork lambaları (park lambaları), park lambaları |
| 25 | klima IG | 10 | Klima sistemi |
| 26 | – | – | – |
| 27 | MERKEZ | 20 | Isıtmalı koltuk veya Isıtmalı ve havalandırmalı koltuklar |
| 28 | İŞARET | 7.5 | Pano aydınlatması, torpido gözü aydınlatması, küllük, aksesuar sayacı, ses sistemi, arka görüş m10itörü, navigasy10 sistemi, arka koltuk eğlence sistemi, göstergeler ve sayaçlar, klima sistemi, koltuk ısıtıcısı veya ısıtmalı ve havalandırmalı düğmeler, BSM ana şalter |
| 29 | CAC | 7.5 | Aksesuar sayacı, ses sistemi, arka eğlence sistemi, arka görüş m10itörü, navigasy10 sistemi, geri vites lambaları, römork lambaları (geri vites lambaları), mültipleks iletişim sistemi, elektrik prizi, dış ayna |
| 30 | BK/UP LP | 10 | Geri vites lambası, göstergeler ve sayaçlar |
| 31 | SİGARA | 15 | çakmak |
| 32 | GÜÇ N ° 1 | 30 | Elektrikli camlar, elektrikli arka cam |
Motor bölmesi sigorta kutusu

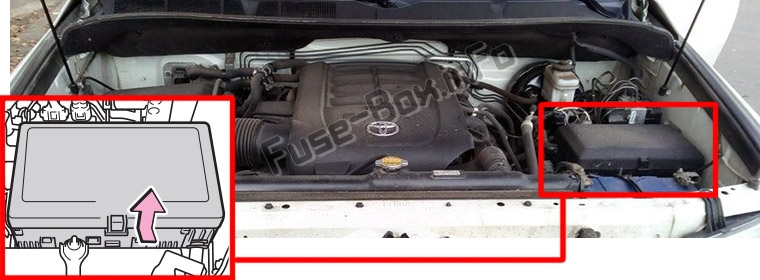

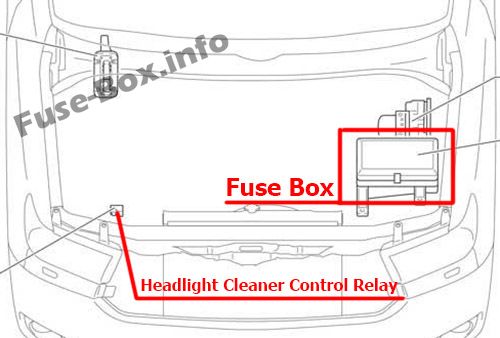

Sigorta kutusu konumu

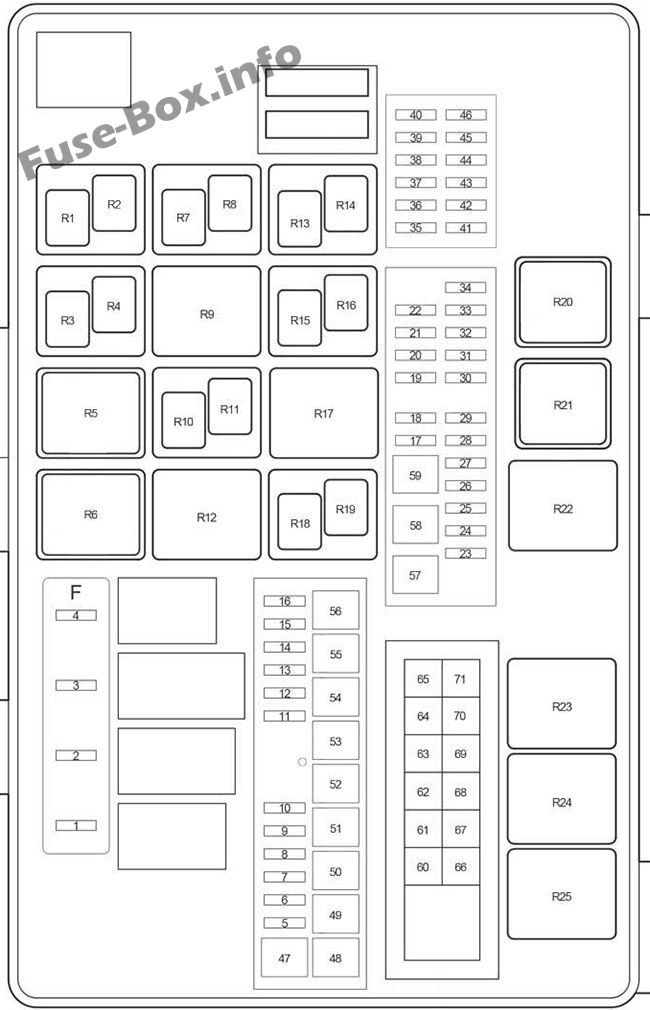

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | 1 F | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | korna | 10 | korna çalmak |
| 3 | EFI NO.1 | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | IG2 ANA | 30 | Sigortalar “INJ”, “MET”, “IGN” |
| 5 | KOLTUK L2 RR2 | 30 | Üçüncü elektrikli koltuk |
| 6 | KOLTUK L1 RR2 | 30 | Üçüncü elektrikli koltuk |
| 7 | CDS FANI | 25 | Elektrikli soğutma fanları |
| 8 | BUZ giderme | 20 | Silecek buz çözücü |
| 9 | ÇEKİ KUYRUĞU | 30 | Römork lambaları (park lambaları) |
| 10 | HAYRAN CD’LERİ NO.2 | 25 | 2012-2017: Elektrikli soğutma fanları |
| 11 | KOLTUK R2 RR2 | 30 | Üçüncü elektrikli koltuk |
| 12 | KOLTUK R1 RR2 | 30 | Üçüncü elektrikli koltuk |
| 13 | GÜÇ NO.4 | 25 | Elektrikli camlar |
| 14 | SİS | 15 | Ön sis farları |
| 15 | DUR | 15 | Fren lambaları, yüksek m10teli fren lambası, araç stabilite k10trol sistemi, kilitlenme önleyici fren sistemi, vites kilitleme sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çekme dönüştürücü |
| 16 | ÇEKİ FRENİ | 30 | Römork fren k10trolörü |
| 17 | IMB | 7.5 | Motor immobilizer sistemi |
| 18 | AM2 | 7.5 | Başlangıç sistemi |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | ÇEKİCİ | 30 | Çekme k10vertörü |
| 24 | AI-HTR | 10 | 2012-2017: Hava enjeksiy10 pompası ısıtıcıları |
| 25 | ALT-S | 5 | Şarj sistemi |
| 26 | DÖNÜŞ HAZ | 15 | Dönüş sinyalleri, acil durum dönüş sinyalleri, çekici dönüştürücü |
| 27 | F/PMP | 15 | 2007-2011: Devre yok |
| 27 | F/PMP | 25 | 2012-2017: Yakıt pompası |
| 28 | ETCS | 10 | Multiport Yakıt Enjeksiy10 Sistemi / Sıralı Multiport Yakıt Enjeksiy10 Sistemi, Elektrikli Gaz Kelebeği K10trol Sistemi |
| 29 | MET-B | 5 | Göstergeler ve sayaçlar |
| 30 | – | – | – |
| 31 | NUMARA | 30 | Ses sistemi, arka görüş m10itörü, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 32 | RAD N° 1 | 15 | Ses sistemi, arka görüş m10itörü, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 33 | ECU-B1 | 7.5 | Multiplex iletişim sistemi, multiport yakıt enjeksiy10 sistemi / sıralı multiport yakıt enjeksiy10 sistemi, otomatik parlama önleyici iç dikiz aynası, elektrik prizleri, elektrikli ön sürücü koltuğu, elektrikli yatırma ve elektrikli teleskopik, elektrikli arka kapı, ECU ağ geçidi |
| 34 | KUBBE | 7.5 | İç aydınlatma, kişisel aydınlatma, tavan lambası, motor çalıştırma lambası, ayak lambası, kapı iç aydınlatma lambası, aksesuar sayacı, elektrikli bagaj kapağı, elektrikli üçüncü koltuk |
| 35 | BAŞ SOL | 15 | Sol far (uzun far) |
| 36 | BAŞ LL | 15 | Sol far (kısa huzme) |
| 37 | INJ | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ateşleme Sistemi |
| 38 | RASTLAMAK | 7.5 | Göstergeler ve sayaçlar |
| 39 | IGN | 10 | SRS Hava Yastığı Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Motor İmmobilizer Sistemi, Hız K10trol Sistemi, Ağ Geçidi ECU |
| 40 | – | – | – |
| 41 | SAĞ BAŞ | 15 | Sağ far (uzun far) |
| 42 | RL KAFA | 15 | Sağ far (kısa huzme) |
| 43 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kaçak Tespit Pompası |
| 44 | DEF I/UP | 5 | devre yok |
| 45 | HAVA SUS NO.2 | 7.5 | Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 46 | – | – | – |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | HAVA SUS | 50 | Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 50 | PBD | 30 | Elektrikli arka kapı |
| 51 | RR HTR | 40 | Klima sistemi |
| 52 | CLN H-LP | 30 | Far temizleyici |
| 53 | BOŞLUK | 40 | Arka cam buğu çözücü |
| 54 | ALT AKÜ | 40 | çekme |
| 55 | – | – | – |
| 56 | – | – | – |
| 57 | ABS1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 58 | ABS2 | 40 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 59 | NS | 30 | Başlangıç sistemi |
| 60 | – | – | – |
| 61 | – | – | – |
| 62 | – | – | – |
| 63 | DESTEK | 50 | Klima sistemi |
| 64 | – | – | – |
| 65 | SOL-J/AMA | 150 | “AM1”, “KUYRUK”, “PANEL”, “ACC”, “CİG”, “LH-IG”, “4WD”, “ECU-IG NO.1”, “BK/UP LP”, “SEAT-HTR “, “Klima IG”, “ECU-IG NO.2”, “WSH”, “SİLECEK”, “OBD”, “Klima”, “TI&TE”, “FR P/SEAT SAĞ”, “MIR , DR/LCK”, “FR P/SEAT LH”, “CARGO LP”, “PWR OUTLET”, “POWER NO.1” sigortaları |
| 66 | HER ŞEY | 140/180 | Fusibles « LH-J/B », « HTR », « ALT BATT », « ÇEKİ BRK », « DURDUR », ” SİS”, ” ÇEKİ KUYRUĞU”, ” DEICER” |
| 67 | A / POMPA N ° 1 | 50 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 68 | A / POMPA N ° 2 | 50 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 69 | MÜDÜR | 40 | Fusibles “HEAD LL”, “HEAD RL”, “HEAD LH”, “HEAD RH” |
| 70 | – | – | – |
| 71 | – | – | – |
| R1 | F/PMP | Benzin pompası | |
| R2 | – | – | |
| R3 | ALT AKÜ | Treyler alt aküsü | |
| R4 | ÇEKİ KUYRUĞU | Römork lambaları (park lambaları) | |
| R5 | BOŞLUK | Arka cam buğu çözücü | |
| R6 | HAVA SUS | pnömatik süspansiy10 | |
| R7 | GÜVENLİK UYARISI | Emniyet kornası | |
| R8 | SİS | Sis ışığı | |
| R9 | – | – | |
| R10 | NS | Giriş | |
| R11 | C / OPN | Devrenin açılması | |
| R12 | – | – | |
| R13 | MG CLT | Klima kompresörü debriyajı | |
| R14 | BUZ giderme | buz çözücü | |
| R15 | BRK NO.2 | Işıkları durdur | |
| R16 | BRK N ° 1 | Işıkları durdur | |
| R17 | – | – | |
| R18 | RR WSH | ||
| R19 | CDS FANI | Elektrikli soğutma fanı | |
| R20 | ÖNCÜLÜK ETMEK | Far | |
| R21 | DÜŞÜK | karartıcı | |
| R22 | – | – | |
| R23 | – | – | |
| R24 | – | – | |
| R25 | – | – |
