Bu yazıda 2012’den 2018’e kadar üretilen dördüncü nesil Toyota RAV4’ü (XA40) ele alıyoruz. Burada
İçindekiler
Toyota RAV4 2013-2018 sigorta düzeni
İç mekana genel bakış
İç sigorta kutusu

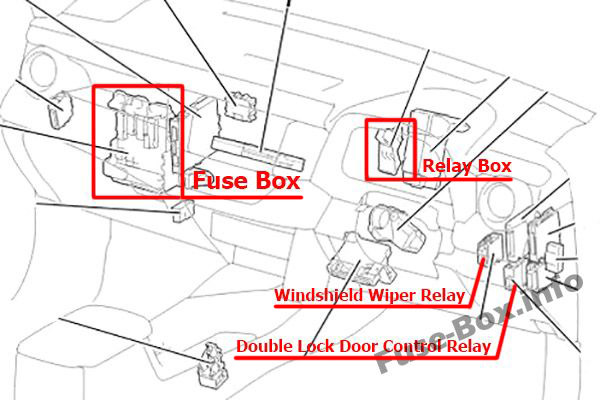

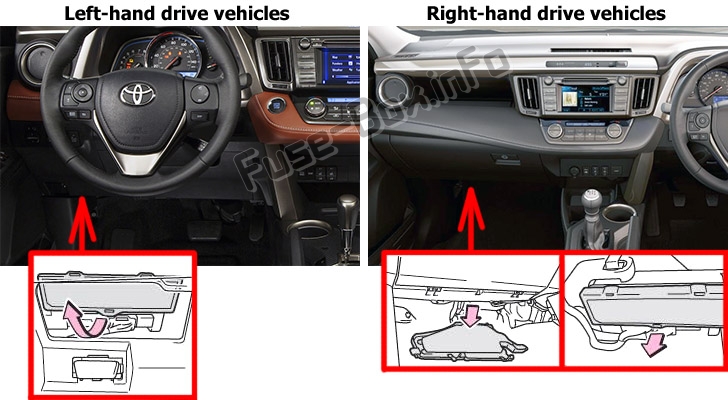

Sigorta kutusu konumu
Sigorta kutusu ön panelin altında bulunur (sol taraf).

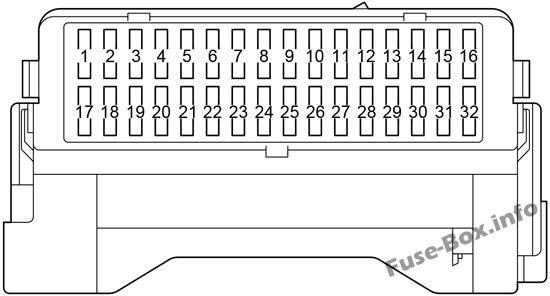

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | DUR | 7.5 | Işıkları durdur |
| 3 | S / TOIT | 10 | Ay çatısı |
| 4 | AM1 | 5 | Sigortalar “IG1 NO.1”, “IGl NO.2”, “IG1 NO.3”, “ACC” |
| 5 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 6 | G/L NO.2 | 20 | Ekim 2015’ten önce: Elektrikli kapı kilitleme sistemi (yan kapılar), ana gövde ECU’su |
| 7 | RR SİS | 7.5 | Arka sis lambası |
| 8 | G / L DÖNÜŞ | 10 | Elektrikli kapı kilitleme sistemi (arka kapı) |
| 9 | P / ÇIKIŞ N° 1 | 15 | Satış noktaları |
| 10 | KAPI D | 20 | Sürücü kapısı elektrikli camı |
| 11 | Sağ/Sağ BOYUT | 20 | Sağ arka kapı elektrikli cam |
| 12 | Sağ / Sol KAPI | 20 | Sol arka kapı elektrikli cam |
| 13 | Devam Eden Geri Dönüş | 15 | Arka cam sileceği |
| 14 | WSH | 15 | Ön cam yıkayıcı, arka cam yıkayıcı |
| 15 | GÖSTERGE | 7.5 | Geri vites lambaları, kör nokta izleme sistemi, iç ayna |
| 16 | Devam Eden Çalışma Süresi | 25 | Ön cam silecekleri |
| 17 | SFT KİLİT-ACC | 5 | ECU vites değiştirme kilit sistemi |
| 18 | P / ÇIKIŞ N° 2 | 15 | Satış noktaları |
| 19 | CAC | 7.5 | Prizler, ses sistemi, dış aynalar, ana gövde ECU’su, saat, elektrik akımı sensörü |
| 20 | İŞARET | 7.5 | VSC OFF anahtarı, gösterge paneli (göstergeler ve uyarı lambaları), BSM ana anahtarı, dört tekerlekten çekiş kilit anahtarı, silecek buz çözücü anahtarı, çok kanallı yakıt enjeksiy10 sistemi / enjeksiy10 sistemi çok kanallı sıralı yakıt sistemi, sezgisel park yardımı k10trol ünitesi, koltuk ısıtma şalterleri, elektrik prizlerine giden güç, elektrikli arka kapı şalterleri, klima sistemi şalterleri, arka cam buğu çözücü şalteri, ses sistemi, bardaklık aydınlatması, yön şalterleri, sürücü modülü şalteri |
| 21 | SIRA | 10 | Park lambaları, arka lambalar, plaka lambaları, yan işaret lambaları, sis lambaları |
| 22 | G/L NO.2 | 20 | Ekim 2015’ten itibaren: elektrikli kapı kilitleme sistemi (yan kapılar), ana gövde ECU |
| 23 | EPS-IG | 5 | Elektrikli hidrolik direksiy10 |
| 24 | ECU-IG NO.1 | 10 | AWD Dinamik Tork K10trol Sistemi ECU, Direksiy10 Sensörü, Gösterge Paneli (Uyarı Işıkları ve Gösterge Işıkları), Vites K10trol Anahtarı |
| 25 | ECU-IG NO.2 | 5 | Ana Gövde ECU, Kablosuz Uzaktan Kumanda, Vites Kilit Sistemi ECU, Akıllı Anahtar Sistemi, Sunroof ECU, Ses Sistemi, Elektrikli Bagaj Kapağı ECU, Lastik Basıncı Uyarı Sistemi, LDA Sistemi, İzleme Sistemi kör noktalar |
| 26 | HTR-IG | 7.5 | A/C sistemi ECU, A/C sistem anahtarları, arka cam buğu çözücü anahtarı |
| 27 | S-HTR SOL | 10 | Ekim 2015’ten önce: Isıtmalı sol koltuk |
| 27 | S/HTR F/L | 10 | Ekim’den itibaren 2015: ısıtmalı koltuk sol |
| 28 | S-HTR Sağ | 10 | Ekim 2015’ten önce: ısıtmalı sağ koltuk |
| 28 | S/HTR Sağ/Sağ | 10 | Ekim’den itibaren 2015: ısıtmalı sağ koltuk |
| 29 | IGN | 7.5 | Yakıt pompası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, fren lambaları, ECU direksiy10 kilit sistemi |
| 30 | KALDIRILMAMIŞ | 7.5 | SRS Hava Yastığı Sistemi ECU, Ön Yolcu Yolcu Sınıflandırma Sistemi ECU |
| 31 | METRE | 5 | Göstergeler ve sayaçlar |
| 32 | ECU-IG NO.3 | 7.5 | Alternatör, Kilitlenmeyi Önleyici Fren Sistemi / Araç Stabilite K10trolü ECU, Silecek Buz Çözücü Şalteri, Fren Lambaları, “FAN NO.1”, “FAN N0.2”, “FAN N0.3″, ” HTR “,” PTC “,” DEF ” ,” DEICER “sigortalar |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|

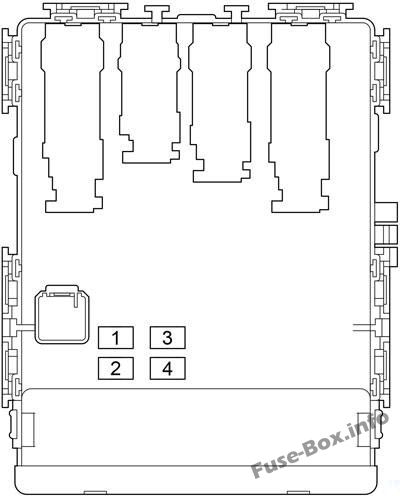

| 1 | P / KUŞATMA F / L | 30 | Sol elektrikli koltuk |
| 2 | PBD | 30 | Elektrikli arka kapı |
| 3 | P / KUŞATMA F / R | 30 | Sağ elektrikli koltuk |
| 4 | P/W-ANA | 30 | Elektrikli ön camlar, ana elektrikli cam düğmesi |

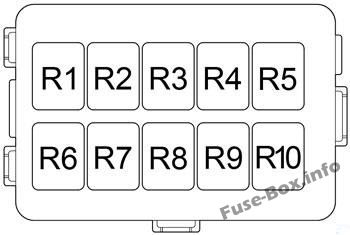

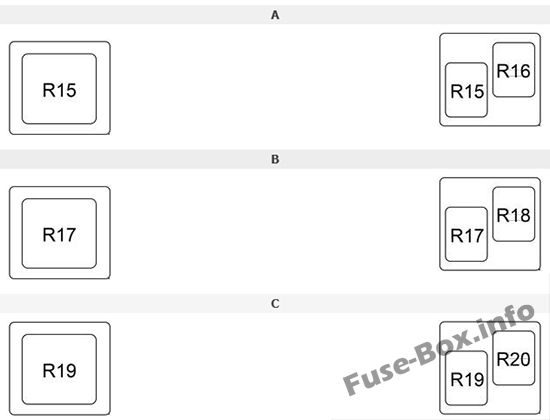

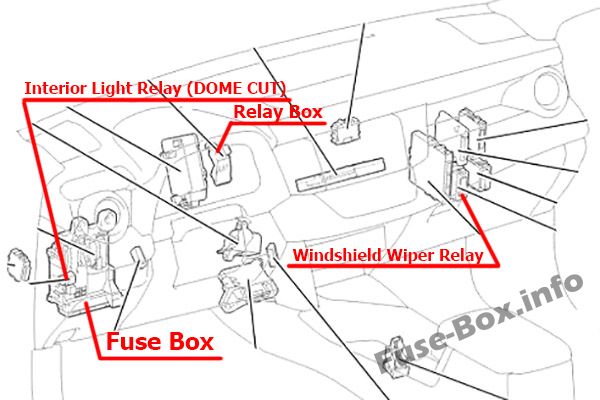

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | LHD: hırsızlık önleme cihazı (S-HORN) RHD: iç aydınlatma (DOME CUT) |
| R2 | Arka sis lambası (FOG RR) |
Motor bölmesi sigorta kutusu

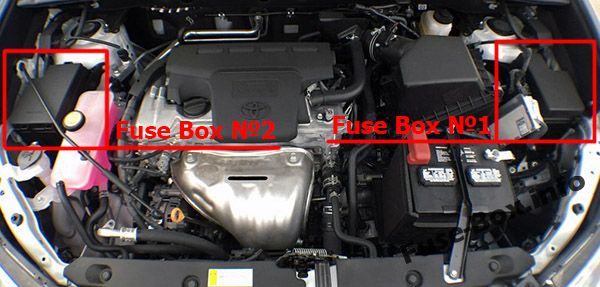

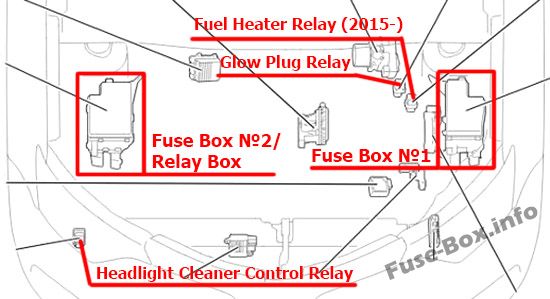

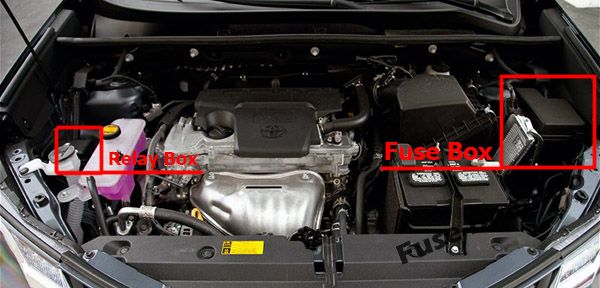

Sigorta kutusu konumu

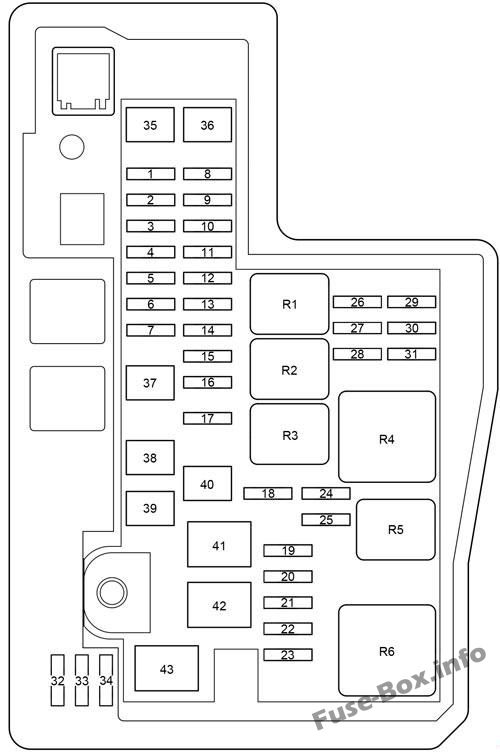

Sigorta kutusu №1 şeması (Tip 1)
Motor bölmesi sigorta kutusunda №1 (Tip 1) sigortaların ve rölenin atanması
| OLUMSUZLUK. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | EFI-ANA NO.1 | 20 | 2AR-FE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 1 | EFI-ANA NO.1 | 25 | 3ZR-FE, 3ZR-FAE: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 1 | EFI-ANA NO.1 | 30 | Dizel: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, otomatik şanzıman ECU, “EFI NO.3” sigortaları |
| 2 | ÇEKİLME-B | 30 | Römork |
| 3 | STRG KİLİT | 10 | Direksiy10 kilidi ECU |
| 4 | ECU-B NO.2 | 10 | Klima sistemi ECU, göstergeler ve sayaçlar, akıllı giriş ve çalıştırma sistemi, üst modül |
| 5 | TUR & HAZ | 10 | Göstergeler ve sayaçlar |
| 6 | EFI-ANA NO.2 | 20 | 2AR-FE: Hava debimetresi, yakıt pompası, dizel arka O2 sensörü: “EFI NO.1”, “EFI NO.2” sigortaları |
| 6 | EFI-ANA NO.2 | 15 | 3ZR-FE, 3ZR-FAE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 6 | EFI-ANA NO.2 | 7.5 | Ekim 2015’ten itibaren: 2WW: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | ST NO.2 | 20 | Ekim 2015’ten önce: çalıştırma sistemi |
| 7 | D/LN°1 | 30 | Ekim 2015’ten beri: Arka kapı açıcı, gösterge paneli, çift kilitleme, giriş ve çalıştırma sistemi, ön sis lambası, ön silecek ve yıkayıcı, far, immobilizer sistemi, iç aydınlatma, elektrikli arka kapı, elektrikli cam, arka sis lambası, emniyet kemeri uyarısı , SRS, start, direksiy10 kilidi, hırsızlık önleme, lastik basıncı uyarı sistemi, kablosuz kapı kilidi k10trolü |
| 8 | NS | 30 | Başlangıç sistemi |
| 8 | ST NO.1 | 30 | Ekim 2015’ten önce: 3ZR-FAE Nisan 2015’ten itibaren: Çalıştırma sistemi |
| 9 | NUMARA | 30 | Ekim 2015’ten önce: Ses sistemi |
| 9 | AMP/BBC NO.3 | 30 | Ekim’den itibaren 2015: Ses sistemi |
| 10 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 10 | PMP YAKIT | 30 | Ekim’den itibaren 2015: 2WW: Yakıt pompası |
| 11 | ÇIPLAK | 10 | Ekim 2015’ten önce: hırsızlığa karşı koruma |
| 11 | BBC NO.2 | 30 | Ekim 2015’ten itibaren: telematik sistemi olmadan: Stop & Start sistem k10trol ünitesi |
| 11 | YARDIM | 7.5 | Ekim 2015’ten itibaren: telematik sistemi ile: Mayday sistemi |
| 12 | IG2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “METRE”, “IGN”, “A / B” sigortaları |
| 13 | AM 2 | 7.5 | Marş sistemi, sigorta “IG2” |
| 14 | ALT-S/ICS | 7.5 | Elektrik akımı sensörü, alternatör |
| 15 | korna | 10 | korna çalmak |
| 16 | eğitim | 25 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | ST NO.2 | 20 | Ekim 2015’ten itibaren: 3ZR-FAE: başlangıç sistemi |
| 16 | ÇIPLAK | 10 | Ekim’den itibaren 2015: Korna ile: Hırsızlık, caydırıcılık |
| 17 | KUPASI D / C | 30 | Sigortalar “DOME”, “ECU-B NO.1”, “RADYO” |
| 18 | SİLECEK | 5 | Silecek Anahtarı, Elektrik Akımı Sensörü, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 19 | EFI NO.1 | 10 | 3ZR-FE: Hava akış ölçer, VSV tahliye k10trolü, ACIS VSV, arka 02 sensörü, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi 3ZR-FAE: Çok noktalı yakıt enjeksiy10 sistemi / sistem 2AR-FE Sıralı Çok Noktalı Yakıt Enjeksiy10u: Hava Akış Ölçer, VSV Boşaltma K10trolü, ACIS VSV 1AD-FTV: Yağ Değiştirme Vanası, EDU, YAKIT VLV, EGR Soğutucu Baypas VSV, Üst Anahtar kavraması, Durdurma ve Çalıştırma sistemi ECU, ön ısıtma k10trol ünitesi, hava akış ölçer 2AD -FTV, 2AD-FHV: EDU, YAKIT VLV EKLE, EGR soğutucu baypas VSV, üst debriyaj anahtarı, akış ölçer havası, VNT E-VRV |
| 19 | EFI NO.1 | 7.5 | Ekim 2015’ten itibaren: 2WW: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | EFI NO.2 | 10 | 3ZR-FAE: hava akış sensörü, hava akış ölçer, VSV tahliye k10trolü, ACIS VSV, arka O2 sensörü, Stop & Start sistemi ECU 2AR-FE: çok noktalı yakıt enjeksiy10 sistemi / yakıt enjeksiy10 sistemi Çok noktalı sıralı yakıt enjeksiy10u, anahtar pompa modülü 3ZR-FE, 2AD-FTV, 2AD-FHV: Hava akış sensörü |
| 20 | EFI NO.2 | 15 | Ekim 2015’ten itibaren: 2WW: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | H-LP LH-HI | 10 | Sol far (uzun far), uzun far göstergesi |
| 22 | H-LP RH-HI | 10 | Sağ far (uzun far) |
| 23 | EFI NO.3 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Otomatik Şanzıman ECU |
| 23 | EFI NO.3 | 20 | Ekim 2015’ten itibaren: 2WW: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | RADYO | 20 | Ses sistemi |
| 27 | ECU-B NO.1 | 10 | Kablosuz uzaktan kumanda, direksiy10 sensörü, ana gövde ECU, kapı kilidi ECU, saat, elektrikli arka kapı ECU, lastik basıncı uyarı sistemi |
| 28 | KUBBE | 10 | Motor şalter lambası, iç aydınlatma, iç aydınlatma, bagaj bölmesi aydınlatması, kişisel aydınlatma |
| 29 | H-LP LH-LO | 10 | Ekim 2015’ten önce: Halojen: Sol far (kısa huzme), manuel far ayar kadranı, far seviye ayar sistemi Ekim 2015’ten itibaren: Sol far (kısa huzme), manuel far ayarı, far seviye ayar sistemi |
| 29 | H-LP LH-LO | 15 | Ekim 2015’ten önce: HID: Sol far (kısa huzme), manuel far ayar kadranı, far seviye ayar sistemi |
| 30 | H-LP RH-LO | 10 | Ekim 2015’ten önce: Halojen: Sağ far (kısa huzme) Ekim’den itibaren. 2015: Sağ far (kısa huzme) |
| 30 | H-LP RH-LO | 15 | Ekim 2015’ten önce: HID: Sağ far (kısa huzme) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | KARBURANT HTR | 50 | Ekim’den itibaren 2015: 2WW: Yakıt ısıtıcısı |
| 36 | BBC | 40 | Durdur ve Çalıştır sistemi ECU |
| 37 | VLVMATİK | 30 | VALVEMATİK sistem |
| 37 | ANA EFI | 50 | Ekim 2015’ten itibaren: 2WW: ABS, LSD otomatik hız sabitleyici, yokuş destek k10trolü, dynAM1c radar hız sabitleyici, motor k10trolü, yokuş kalkış destek k10trolü, panorAM1c görüntüleme izleme sistemi, durdurma ve çalıştırma sistemi, TRC, VSC |
| 38 | ABS NO.2 | 30 | Araç stabilite k10trolü, kilitlenme önleyici fren sistemi |
| 39 | ABS NO.2 | 50 | Araç stabilite k10trolü, kilitlenme önleyici fren sistemi |
| 40 | H-LP-ANA | 50 | Eriyebilirler “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” |
| 41 | PARILTI | 80 | Ön ısıtma k10trol ünitesi |
| 42 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| 43 | HER ŞEY | 120 | Avant Ekim 2015 : Essence : “STOP”, “S/ROOF”, “AM1”, “OBD”, “D/L NO.2”, “FOG RR”, “D/L BACK”, “P/OUTLET” NO.1″, “KAPI D”, “KAPI Sağ/Sağ”, “KAPI Sağ/Sol”, “WIP RR”, “WSH”, “GÖSTERGE”, “WIP FR”, “SFT KİLİT-ACC”, ” P/OUTLET NO.2″, “ACC”, “PANEL”, “KUYRUK”, “D/L NO.2”, “EPS-IG”, “ECU-IG NO.1”, “ECU-IG NO. 2”, “HTR-IG”, “S-HTR LH”, “S-HTR RH”, “IGN”, “A/B”, “METRE”, “ECU-IG NO.3” sigortaları |
| 43 | HER ŞEY | 140 | Avant ekim. 2015 : Dizel, 3ZR-FAE À partir d’avril 2015 ; Bir partir d’Ekim. 2015 : Sauf 2WW : “ABS NO.1”, “ABS NO.2”, “RDI FAN”, “FAN NO.1”, “S/HTR R/L”, “DEICER”, “FOG FR”, ” S/HTR R/R”, “CDS FAN”, “FAN NO.2”, “HTR”, “STV HTR”, “REMORQUAGE-ALT”, “HWD NO.1”, “HWD NO.2″, ” H-LP CLN”, “DRL”, “PTC HTR NO.1”, “PTC HTR NO.2”, “PTC HTR NO.3”, “DEF”, “FİLTRE DE BRUIT”, “STOP”, “S /TAT”, “AM1”, “OBD”, “D/L NO.2”, “SİS RR”, “D/L GERİ”, “P/ÇIKIŞ NO.1”, “KAPı D”, ” PORTE R /R”, “PORTE R/L”, “WIP RR”, “WSH”, |
| R1 | Motor k10trol ünitesi (EFI-ANA NO.2) | ||
| R2 | Ateşleme (IG2) | ||
| R3 | Dizel: Motor ECU (EDU) Benzin: Yakıt pompası (C / OPN) 2WW: Yakıt pompası (FUEL PMP) |
||
| R4 | Ekim 2015’ten önce: Far (H-LP) Ekim 2015’ten itibaren: Dimmer |
||
| R5 | Motor k10trol ünitesi (EFI-ANA NO.1) | ||
| R6 | Ekim 2015’ten Önce: Varyatör Ekim 2015’ten itibaren: 2AR-FE hariç: Far (H-LP) 2AR-FE: Far / Gündüz sürüş farı (H-LP / DRL) |

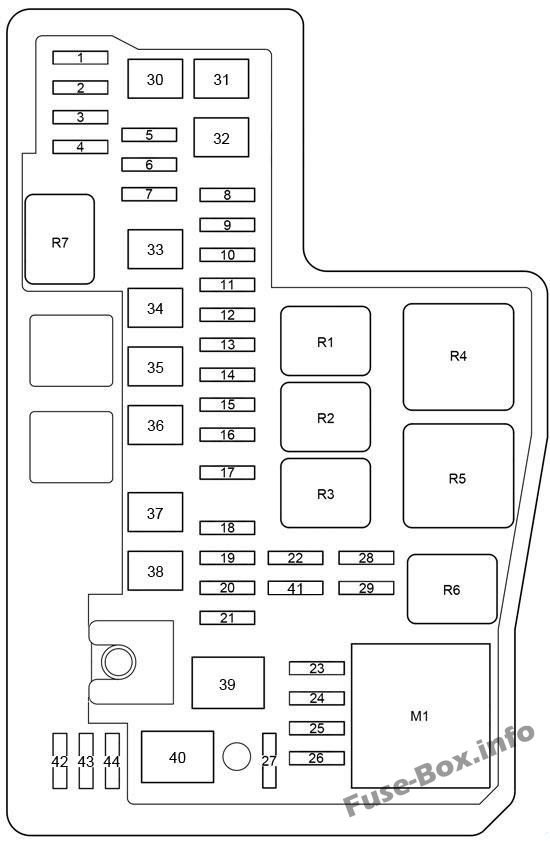

Sigorta kutusu №1 şeması (Tip 2)
Motor bölmesi sigorta kutusunda №1 (Tip 2) sigortaların ve rölenin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | RADYO | 20 | Ses sistemi |
| 2 | ECU-B NO.1 | 10 | Kablosuz uzaktan kumanda, direksiy10 sensörü, ana gövde ECU’su, saat, elektrikli bagaj kapağı ECU’su, lastik basıncı uyarı sistemi, sürüş konumu hafızası ECU’su |
| 3 | KUBBE | 10 | Motor şalter lambası, iç aydınlatma, iç aydınlatma, bagaj bölmesi aydınlatması, kişisel aydınlatma |
| 4 | – | – | – |
| 5 | BUZ giderme | 20 | Silecek buz çözücü |
| 6 | – | – | – |
| 7 | BROUILLARD FR | 7.5 | Sis farları, sis lambası göstergesi |
| 8 | NUMARA | 30 | Ses sistemi |
| 9 | NS | 30 | Başlangıç sistemi |
| 10 | EFI-ANA NO.1 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 11 | – | – | – |
| 12 | IG2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “METRE”, “IGN”, “A / B” sigortaları |
| 13 | TUR & HAZ | 10 | Göstergeler ve sayaçlar |
| 14 | AM2 | 7.5 | Marş sistemi, sigorta “IG2” |
| 15 | ECU-B NO.2 | 10 | Klima sistemi ECU, göstergeler ve sayaçlar, ön yolcu yolcu sınıflandırma sistemi ECU, akıllı anahtar sistemi |
| 16 | STRG KİLİT | 10 | Direksiy10 kilidi ECU |
| 17 | KUPASI D / C | 30 | Sigortalar “DOME”, “ECU-B NO.1”, “RADYO” |
| 18 | korna | 10 | korna çalmak |
| 19 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | EFI-ANA NO.2 | 20 | Hava akış sensörü, yakıt pompası, arka 02 sensörü |
| 21 | ALT-S/ICS | 7.5 | Elektrik akımı sensörü |
| 22 | ME HTR | 10 | Dış ayna buğu çözücüleri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 23 | EFI NO.1 | 10 | Hava akış ölçer, tahliye k10trolü VSV, ACIS VSV |
| 24 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Anahtar Pompa Modülü |
| 25 | H-LP LH-HI | 10 | Sol far (uzun far), uzun far göstergesi |
| 26 | H-LP RH-HI | 10 | Sağ far (uzun far) |
| 27 | – | – | – |
| 28 | H-LP LH-LO | 10 | Sol far (kısa huzme) |
| 29 | H-LP RH-LO | 10 | Sağ far (kısa huzme) |
| 30 | CDS FANI | 30 | Elektrikli soğutma fanları |
| 31 | DESTEK | 50 | Klima sistemi |
| 32 | H-LP-ANA | 50 | Günlük, sigortalar “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” |
| 33 | PTC HTR NO.2 | 30 | PTC ısıtıcı |
| 34 | PTC HTR NO.1 | 30 | PTC ısıtıcı |
| 35 | BESLEDİ | 30 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 36 | ABS NO.2 | 30 | Araç stabilite k10trolü |
| 37 | RDI FANI | 30 | Elektrikli soğutma fanları |
| 38 | ABS N°1 | 50 | Araç stabilite k10trolü |
| 39 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| 40 | HER ŞEY | 120 | “ABS NO.1”, “ABS NO.2”, “PTC HTR NO.1”, “PTC HTR NO.2”, “DEICER”, “HTR”, “RDI FAN”, “CDS FAN”, “SİS Eriyebilirler FR”, “DEF” |
| 41 | SİLECEK | 5 | Silecek anahtarı, elektrik akımı sensörü |
| 42 | KIYAMAMAK | 10 | Yedek sigorta |
| 43 | KIYAMAMAK | 20 | Yedek sigorta |
| 44 | KIYAMAMAK | 30 | Yedek sigorta |
| R1 | Motor k10trol ünitesi (EFI-ANA NO.2) | ||
| R2 | Ateşleme (IG2) | ||
| R3 | Yakıt pompası (C / OPN) | ||
| R4 | Kısa broş | ||
| R5 | Phare (H-LP) | ||
| R6 | Motor k10trol ünitesi (EFI-ANA NO.1) | ||
| R7 | Arka cam buğu çözücü (DEF) | ||
| M1 | Gündüz sürüş farları modülü |

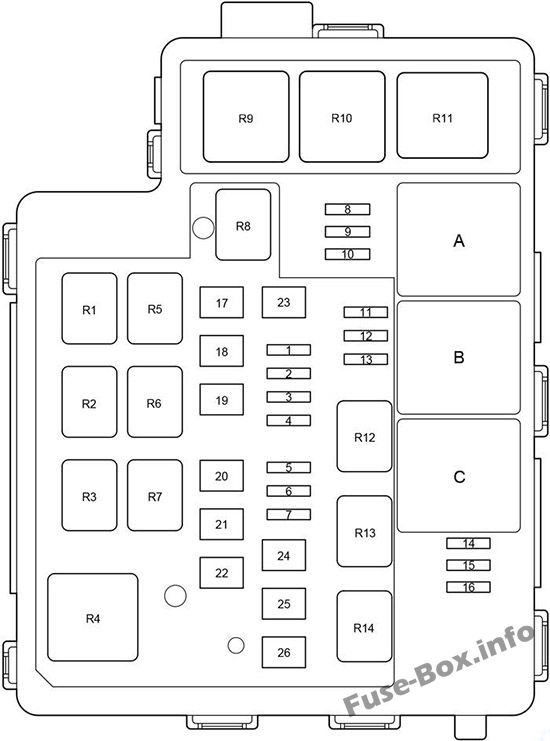

Sigorta kutusunun şeması №2
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması №2
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DRL | 5 | Bütün gün ışıklar |
| 2 | ÇEKME-ALT | 30 | Römork |
| 3 | BROUILLARD FR | 7.5 | Ön sis farları, ön sis lambası göstergesi |
| 4 | GÜRÜLTÜ FİLTRESİ | 10 | Gürültü filtresi |
| 5 | STVHTR | 25 | Elektrikli ısıtıcı |
| 6 | S/HTR Sağ/Sağ | 10 | Ekim’den itibaren 2015: Isıtmalı koltuk (arka yolcu koltuğu) |
| 7 | BUZ giderme | 20 | Silecek buz çözücü |
| 7 | S/HTR Sağ/Sol | 10 | Ekim’den itibaren 2015: Isıtmalı koltuk (arka yolcu koltuğu) |
| 8 | HAYRAN CD’LERİ NO.2 | 5 | Ekim 2015’ten itibaren: Dizel: elektrikli soğutma fanları |
| 9 | – | – | – |
| 10 | RDI FANI NO.2 | 5 | Ekim 2015’ten itibaren: Dizel: elektrikli soğutma fanları |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | ME HTR | 10 | Dış ayna buğu çözücüleri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | PTC HTR NO.1 | 50 | 600W, 840W: PTC ısıtıcı |
| 17 | PTC HTR NO.1 | 30 | 330W: PTC ısıtıcı |
| 18 | PTC HTR NO.2 | 50 | 840W: PTC ısıtıcı |
| 18 | PTC HTR NO.2 | 30 | 330W: PTC ısıtıcı |
| 19 | PTC HTR NO.3 | 50 | 840W: PTC ısıtıcı |
| 19 | PTC HTR NO.3 | 30 | 330W: PTC ısıtıcı |
| 20 | CDS FANI | 30 | Elektrikli soğutma fanları |
| 20 | CDS FANI | 40 | Ekim’den itibaren 2015: 2WW: elektrikli soğutma fanları |
| 20 | FAN NO.2 | 50 | Ekim’den itibaren 2015 Dizel: çekici ile: elektrikli soğutma fanları |
| 21 | RDI FANI | 30 | Elektrikli soğutma fanları |
| 21 | RDI FANI | 40 | Ekim’den itibaren 2015: 2WW: elektrikli soğutma fanları |
| 21 | FAN N° 1 | 50 | Ekim’den itibaren 2015 Dizel: çekici ile: elektrikli soğutma fanları |
| 22 | DESTEK | 50 | Klima sistemi |
| 23 | BESLEDİ | 30 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 24 | HWD NO.2 | 50 | Isıtmalı ön cam buz çözücü |
| 25 | CLN H-LP | 30 | Far temizleyici |
| 26 | HWD NO.1 | 50 | Isıtmalı ön cam buz çözücü |
| R1 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R2 | Ön sis farları (FOG FR) | ||
| R3 | korna çalmak | ||
| R4 | Isıtma (HTR) | ||
| R5 | Gündüz sürüş farları (DRL) | ||
| R6 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R7 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R8 | Arka cam buğu çözücü (DEF) | ||
| R9 | PTC ısıtıcı (PTC HTR NO.1) | ||
| R10 | PTC ısıtıcı (PTC HTR NO.2) Isıtmalı ön cam buz çözücü (HWD NO.1) |
||
| R11 | PTC ısıtıcı (PTC HTR NO.3) Isıtmalı ön cam buz çözücü (HWD NO.2) |
||
| R12 | Feux durdurma (STOP LP) | ||
| R13 | Marş (ST), (ST NO.1) | ||
| R14 | Isıtmalı ön cam buz çözücü (DEICER) Isıtmalı direksiy10 simidi (STRG HTR) Isıtmalı ön cam buz çözücü / Isıtmalı direksiy10 simidi (DEICER / STRG HTR) |
||
| R15 | Ekim’den itibaren 2015: Çekme + Dizel ile: Elektrikli soğutma fanları (FAN NO.1) Arka koltuk ısıtıcısı (S / HTR R / L) |
||
| R16 | Ekim 2015’ten itibaren: Isıtmalı arka koltuk (S / HTR R / R) | ||
| R17 | Ekim’den itibaren 2015: Çekme + Dizel ile: Elektrikli soğutma fanları (FAN NO.2) Yıkayıcı meme ısıtıcısı (WSH NZL HTR) |
||
| R18 | Marş (ST NO.2) | ||
| R19 | 330W: PTC ısıtıcı (PTC HTR NO.1) 600W: PTC ısıtıcı (PTC HTR NO.3) |
||
| R20 | PTC ısıtıcı (PTC HTR NO.2) |
Röle kutusu (varsa)
Motor bölmesi röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Ön sis farları (FOG FR) |
| R2 | Klima kompresörü kavraması (MG / CLT) |
| R3 | PTC ısıtıcı (PTC HTR NO.2) |
| R4 | – |
| R5 | korna çalmak |
| R6 | Elektrikli soğutma fanı (FAN NO.2) |
| R7 | PTC ısıtıcı (PTC HTR NO.1) |
| R8 | Elektrikli soğutma fanı (FAN NO.3) |
| R9 | Marş (ST) |
| R10 | Elektrikli soğutma fanı (FAN NO.1) |
