Bu yazıda 2005’ten 2012’ye kadar üretilen üçüncü nesil Toyota RAV4’ü (XA30) ele alıyoruz. Burada
İçindekiler
2006-2012 Toyota RAV4 Sigorta Düzeni
İç mekana genel bakış
İç sigorta kutusu

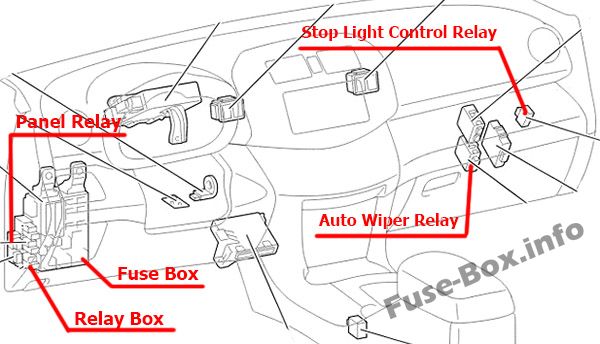

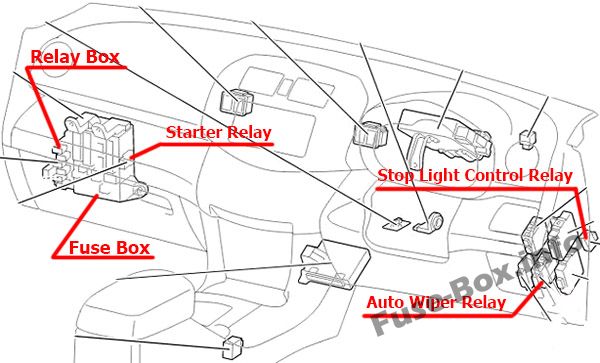

Sigorta kutusu konumu

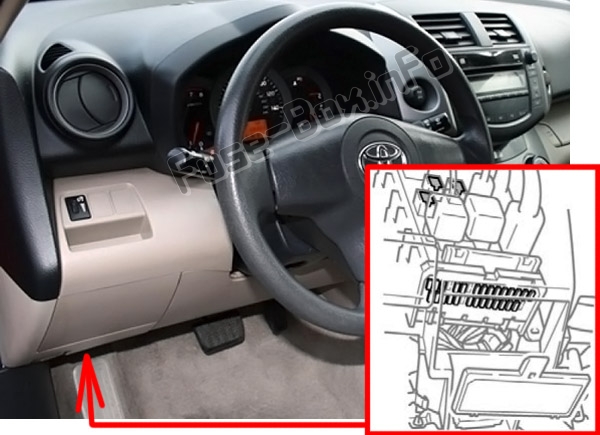

Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur.

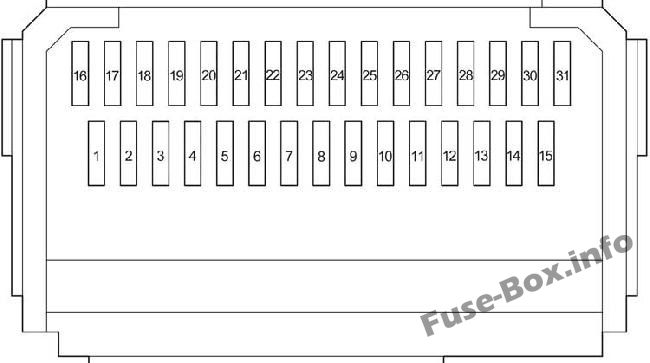

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | S-HTR | 15 | Isıtmalı koltuklar |
| 3 | TEC | 25 | Ön cam silecekleri |
| 4 | RR Devam Eden | 15 | Arka cam sileceği |
| 5 | WSH | 15 | Ön cam yıkayıcı, arka cam yıkayıcı |
| 6 | ECU-IG1 | 10 | Elektrikli Soğutma Fanları, Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, Araç Stabilite K10trol Sistemi, Yokuş İniş Destek K10trol Sistemi, Yokuş Kalkış Destek K10trol Sistemi, Aktif Tork K10trolü 4WD Sistemi, otomatik vites kilitleme sistemi, klima sistemi, ana gövde ECU, elektrikli açılır tavan , silecek buz çözücü, fren / arka lambalar, elektrikli direksiy10, saat, otomatik parlama önleyici iç dikiz aynası |
| 7 | ECU-IG2 | 10 | Klima sistemi, arka cam buğu çözücü |
| 8 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 9 | DUR | 10 | Fren / Arka Lambalar, Yüksek Fren Lambası, Otomatik Şanzıman Vites Kilit Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, K10trol Sistemi Araç denge k10trolü, Yokuş iniş destek k10trol sistemi, Yokuş kalkış yardım K10trolü sistem |
| 10 | – | – | Kullanılmamış |
| 11 | KAPI | 25 | Ana gövde ECU, elektrikli kapı kilit sistemi |
| 12 | ACC-B | 25 | Sigortalar “ACC”, “CIG” |
| 13 | 4×4 | 7.5 | 4WD Aktif Tork K10trol Sistemi |
| 14 | FR BROUILLARD | 15 | Ön sis farları |
| 15 | AM1 | 7.5 | Başlangıç sistemi |
| 16 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambası, ön sis lambaları, arka sis lambaları |
| 17 | İŞARET | 7.5 | Saat, gösterge paneli aydınlatması, ses sistemi |
| 18 | JAUGE1 | 10 | Buck-up ışıkları, şarj sistemi |
| 19 | D FR PORTE | 20 | Elektrikli camlar (ön kapılar) |
| 20 | RL KAPI | 20 | Elektrikli camlar |
| 21 | sağ kapı | 20 | Elektrikli camlar |
| 22 | S / TOIT | 25 | elektrikli açılır tavan |
| 23 | SİGARA | 15 | çakmak |
| 24 | CAC | 7.5 | Ses sistemi, prizler, elektrikli ayna k10trolü, otomatik şanzıman kilitleme sistemi, ana gövde ECU, saat |
| 25 | – | – | Kullanılmamış |
| 26 | ME HTR | 10 | Arkadan görünüm dış ısıtıcılar |
| 27 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 28 | – | – | Kullanılmamış |
| 29 | RR SİS | 10 | Arka sis lambası |
| 30 | IGN | 7.5 | SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, fren / arka lambalar, marş sistemi |
| 31 | JAUGE2 | 7.5 | Sayaçlar ve göstergeler |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | GÜÇLÜ | 30 | Elektrikli camlar |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 3 | P / ZAFERLER | 30 | Elektrikli koltuk |
| R1 | Ateşleme (IG1) | ||
| R2 | Isıtıcı (Manuel Klima) Kısa Pim (Otomatik Klima) | ||
| R3 | LHD: Yanıp Sönme Yanıp Sönme |

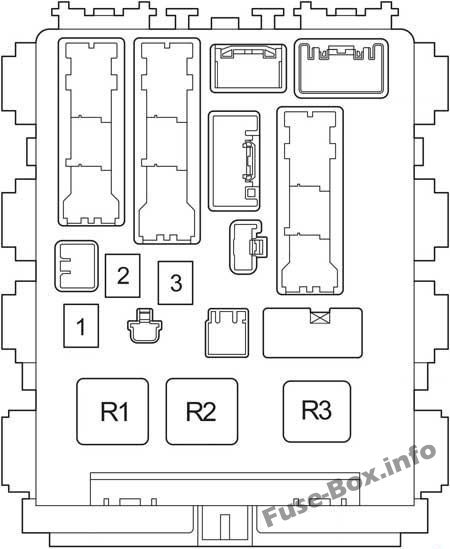

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Marş (ST KESİM) |
| R2 | LHD: marş motoru (ST) (benzin, Aralık 2008’den önce: Giriş ve Çalıştırma sistemli dizel) LHD: kısa aks (Aralık 2008’den önce: Giriş ve Çalıştırma sistemi olmayan dizel) |
| R3 | Ön sis lambası (FR FOG) |
| R4 | Arka sis lambası (RR FOG) Elektrik prizi (115V) |
| R5 | Aksesuar (ACC) |
| R6 | Güç çıkışı (PWR OUTLET) |
Motor bölmesi sigorta kutuları

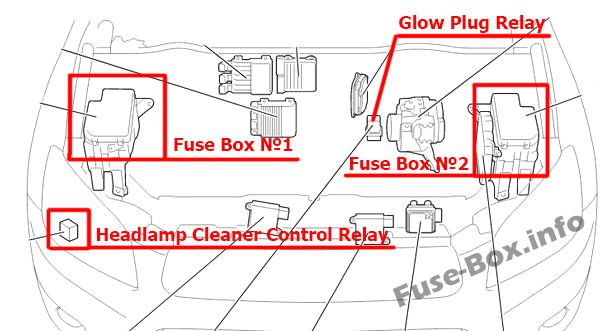

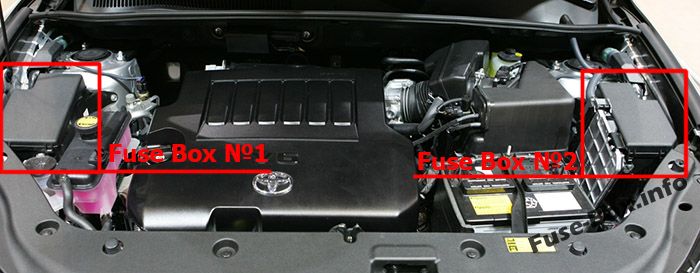

Sigorta kutusu konumu

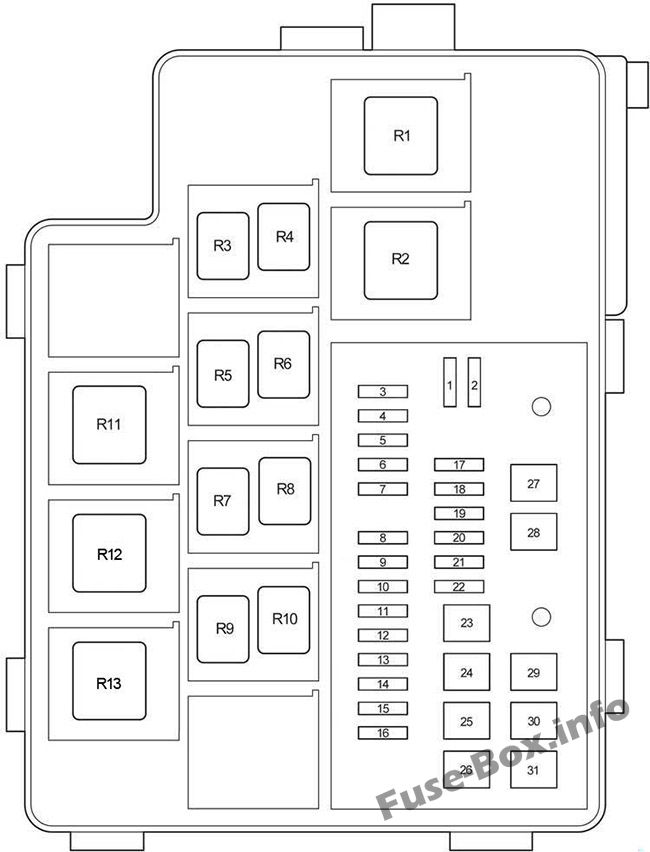

Sigorta kutusunun şeması №1
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin tahsisi №1
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | – | – | Kullanılmamış |
| 3 | – | – | Kullanılmamış |
| 4 | ECU-B2 | 7.5 | Klima sistemi, elektrikli camlar |
| 5 | ALT-S | 7.5 | Şarj sistemi |
| 5 | RSE | 7.5 | Ses sistemi (JBL) |
| 6 | STR KİLİT | 20 | devre yok |
| 7 | – | – | Kullanılmamış |
| 8 | HKM | – | – |
| 9 | RAD n ° 1 | 20 | Ses sistemi |
| 10 | ECU-B | 10 | Kablosuz uzaktan kumanda sistemi, ana gövde ECU’su, saat, hızölçerler, göstergeler ve araç stabilite k10trol sistemi, elektrikli hidrolik direksiy10 sistemi |
| 11 | KUBBE | 10 | K10tak anahtarı aydınlatması, iç aydınlatma, tavan aydınlatması, bagaj bölmesi aydınlatması, ön kişisel aydınlatma, ayak aydınlatması |
| 12 | – | – | – |
| 13 | BAŞ SOL | 10 | Sol far (uzun far) |
| 14 | SAĞ BAŞ | 10 | Sağ far (uzun far) |
| 15 | BAŞ LL | 10 | Sol far (kısa huzme) |
| 16 | RL KAFA | 10 | Sağ far (kısa huzme) |
| 17 | – | – | – |
| 18 | AC INV | 15 | Güç çıkışı (115V) |
| 19 | ÇEKİCİ | 30 | çekme |
| 20 | STV HTR | 25 | devre yok |
| 21 | – | – | Kullanılmamış |
| 22 | BUZ giderme | 20 | Ön cam buz çözücü |
| 23 | DESTEK | 50 | Klima sistemi |
| 24 | PTC3 | 50 | PTC ısıtıcı |
| 25 | PTC2 | 50 | PTC ısıtıcı |
| 26 | PTC1 | 50 | PTC ısıtıcı |
| 27 | ANA BAŞ | 50 | Fusibles “HEAD LL”, “HEAD RL”, “HEAD LH”, “HEAD RH” |
| 28 | – | – | Kullanılmamış |
| 29 | RDI | 30 | çekme paketi olmadan (2GR-FE hariç): Elektrikli fanlar |
| 29 | VENTİLATÖR2 | 50 | çekme paketi ile (2GR-FE): Elektrikli soğutma fanları |
| 30 | CDS | 30 | çekme paketi olmadan (2GR-FE hariç): Elektrikli fanlar |
| 30 | VENTİLATÖR1 | 50 | çekme paketi ile (2GR-FE): Elektrikli soğutma fanları |
| 31 | CLN H-LP | 30 | devre yok |
| R1 | karartıcı | ||
| R2 | Far | ||
| R3 | Gündüz çalışan ışık rölesi (N ° 4) | ||
| R4 | Gündüz çalışan ışık rölesi (N ° 3) | ||
| R5 | 2GR-FE hariç: Elektrikli soğutma fanı (No.3) | ||
| R6 | 2GR-FE hariç: Elektrikli soğutma fanı (No.2) | ||
| R7 | 2GR-FE hariç: Elektrikli soğutma fanı (No.1) | ||
| R8 | Kullanılmamış | ||
| R9 | Ön cam buz çözücü | ||
| R10 | Gündüz çalışan ışık rölesi (n ° 2) | ||
| R11 | 2GR-FE hariç: PTC ısıtıcı (PTC NO.3) | ||
| R12 | 2GR-FE hariç: PTC ısıtıcı (PTC N ° 2) 2GR-FE: Elektrikli fan (N ° 2) |
||
| R13 | 2GR-FE: Elektrikli soğutma fanı (N ° 1) 2GR-FE hariç: PTC ısıtıcı (PTC N ° 1) |

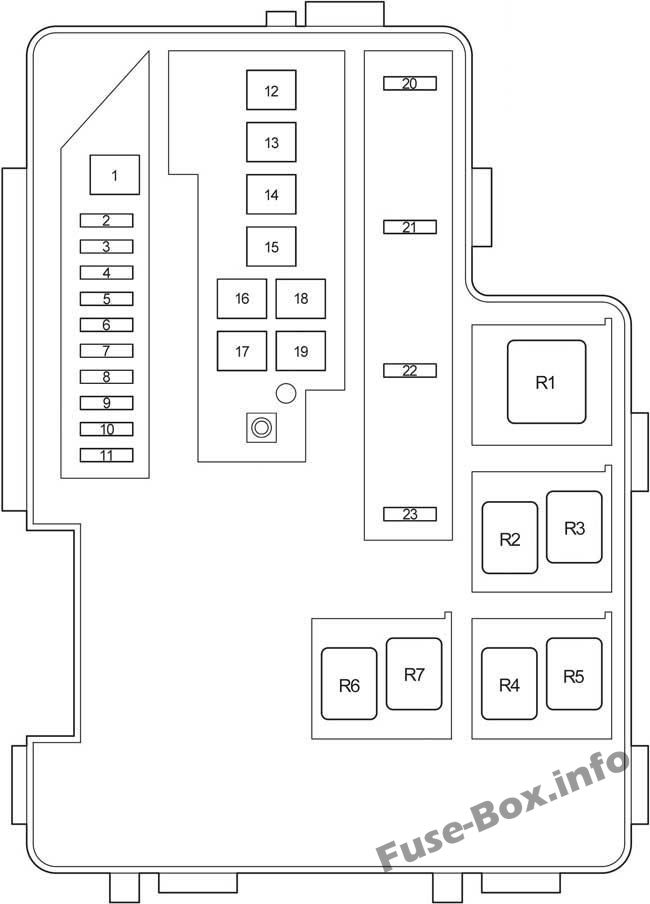

Sigorta kutusunun şeması №2
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması №2
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SİSTEM P | 30 | 3ZR-FAE: valf kaldırma k10trol pilotu |
| 2 | NUMARA | 30 | Ses sistemi (JBL) |
| 3 | AM2 | 30 | Başlangıç sistemi |
| 4 | IG2 | 15 | Motor k10trolü, ateşleme |
| 5 | DOYGUNLUK | 10 | Acil durum flaşörleri |
| 6 | ETCS | 10 | Hız sabitleyici, Elektr10ik k10trollü şanzıman ve A/T göstergesi, Motor k10trolü, Motor immobilizer sistemi |
| 7 | AM2-2 | 7.5 | Başlangıç sistemi |
| 8 | – | – | – |
| 9 | EFI NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 10 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 11 | EFI NO.3 | 7.5 | İLE; Aralık 2008’den itibaren: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 11 | DIR-DİR | 7.5 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 12 | PARILTI | 80 | Motor ön ısıtma sistemi |
| 13 | EM PS | 60 | Elektrikli hidrolik direksiy10 sistemi |
| 14 | MÜDÜR | 80 | Sigortalar “HEAD MAIN”, “ECU-B2”, “DOME”, “ECU-B”, “RAD NO.1” |
| 15 | HER ŞEY | 120 | Essence, (paket tadilatsız): “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “REMORQUAGE” |
| 15 | HER ŞEY | 140 | Dizel, (avec pack remorquage) : “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “ÇEKME” sigortaları |
| 16 | PI | 50 | Sigortalar “EFI ANA”, “KORNA”, “A/F”, “EDU” |
| 17 | – | – | Kullanılmamış |
| 18 | ABS 2 | 30 | Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, Araç Stabilite K10trol Sistemi, Yokuş İniş Destek K10trol Sistemi, Yokuş Kalkış Destek K10trol Sistemi |
| 19 | ABS1 | 50 | Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, Araç Stabilite K10trol Sistemi, Yokuş İniş Destek K10trol Sistemi, Yokuş Kalkış Destek K10trol Sistemi |
| 20 | ANA EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “EFI NO.1”, “EFI NO.2”, “EFI NO.3” sigortaları |
| 21 | korna | 10 | korna çalmak |
| 22 | eğitim | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 23 | 1 F | 20 | Benzin: A / F sensörü Dizel: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 23 | IGT / INJ | 15 | 3ZR-FAE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| R1 | Relais VSC MTR | ||
| R2 | Kullanılmamış | ||
| R3 | VSC arıza rölesi | ||
| R4 | Ateşleme (IG2) | ||
| R5 | BRK rölesi | ||
| R6 | İklimlendirme (MG CLT) | ||
| R7 | Benzin pompası |
