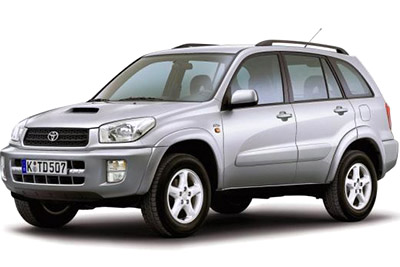

Bu yazıda 2000’den 2005’e kadar üretilen ikinci nesil Toyota RAV4’ü (XA20) ele alıyoruz. Burada
İçindekiler
2001-2005 Toyota RAV4 Sigorta Düzenlemesi

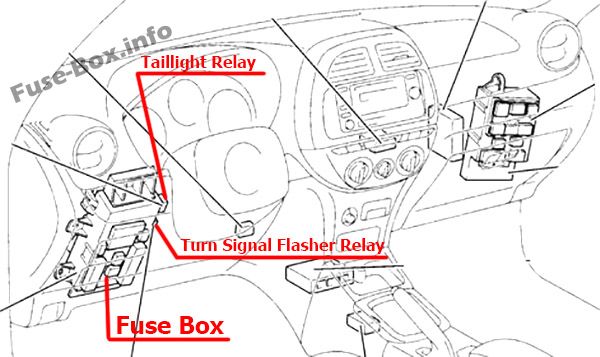

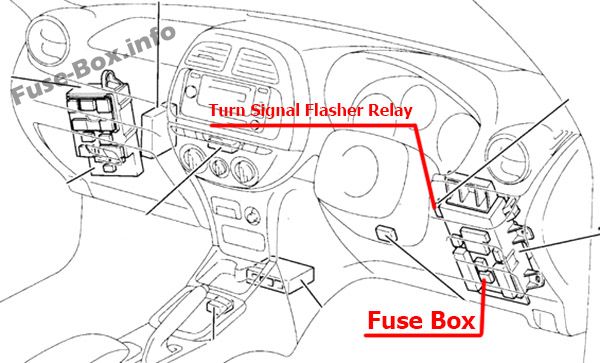

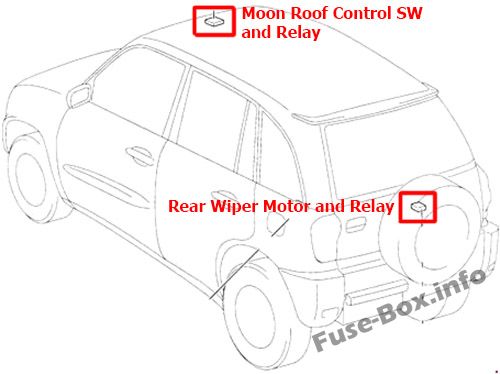

İç mekana genel bakış
İç sigorta kutusu

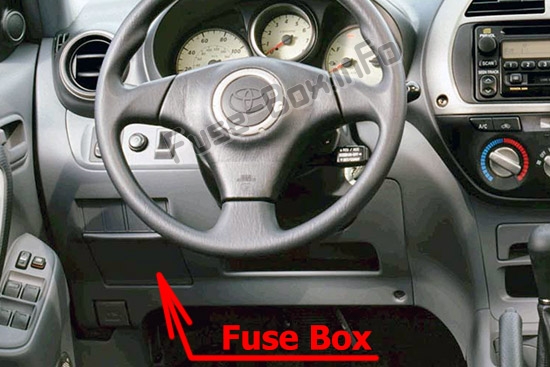

Sigorta kutusu konumu
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

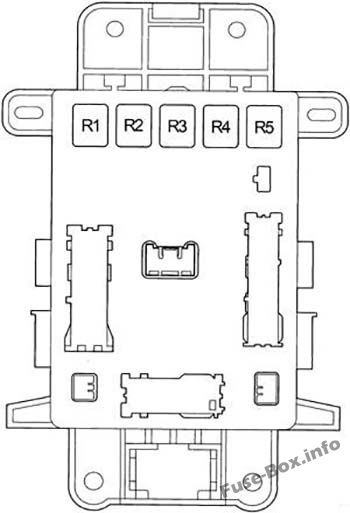

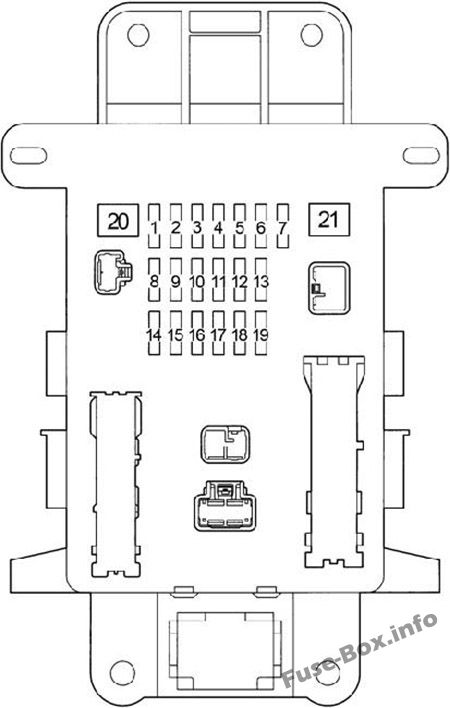

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, kilitleme k10trol sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, hız sabitleyici sistemi |
| 2 | SİGARA | 15 | çakmak |
| 3 | FİŞ | 15 | Satış noktaları |
| 4 | S-HTR | 10 | Koltuk ısıtıcısı |
| 5 | İŞARET | 7.5 | Gösterge paneli lambası, göstergeler ve sayaçlar, ön sis lambaları, gösterge paneli ışık k10trolü, dış ayna buğu çözücüleri, klima sistemi |
| 6 | FR BROUILLARD | 15 | Ön sis farları |
| 7 | korna | 10 | korna çalmak |
| 8 | SIRA | 7.5 | Arka lambalar, plaka lambaları, gösterge paneli lambaları |
| 9 | KUYRUK ve PANEL | 15 | Eriyebilirler “PANEL” ve “KUYRUK” |
| 10 | CAC | 7.5 | Araç ses sistemi, vites kilidi k10trol sistemi, saat, elektrikli aynalar |
| 11 | BESLEDİ | 20 | Arka cam buğu çözücü |
| 12 | GÖSTERGE | 10 | Yedek lambalar, elektrikli soğutma fanları, klima sistemi, otomatik şanzıman ikaz lambaları, şarj sistemi |
| 13 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 14 | IG2 | 10 | Boşaltma uyarı ışığı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, marş sistemi, SRS hava yastığı sistemi, göstergeler ve sayaçlar |
| 15 | KAPI | 20 | Elektrikli kapı kilitleme sistemi |
| 16 | ME HTR | 10 | Dış ayna buğu çözücüleri |
| 17 | RR Devam Eden | 15 | Arka cam sileceği ve yıkayıcı |
| 18 | TEC | 25 | Ön cam silecekleri ve yıkayıcı |
| 19 | ECU IG | 10 | Acil dönüş sinyalleri, göstergeler ve sayaçlar, kilitlenme önleyici fren sistemi, SRS hava yastığı sistemi, vites kilidi k10trol sistemi, seyir k10trol sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi |
| 20 | GÜÇLÜ | 30 | Elektrikli açılır tavan, elektrikli camlar |
| 21 | AM1 | 40 | Prises de courant, désembueur de lunette arrière, sigortalar “ACC”, “CIG”, “ECU IG”, “GAUGE”, “RR WIP”, “S-HTR” ve “WIP” |
| Numara. | Röle |
|---|---|
| R1 | korna çalmak |
| R2 | Arka sis lambası (RR FOG) |
| R3 | Arka cam buğu çözücü (DEF) |
| R4 | Güç çıkışı (PWR OUTLET) |
| R5 | Elektrikli cam (PWR) |
Motor bölmesi sigorta kutusu

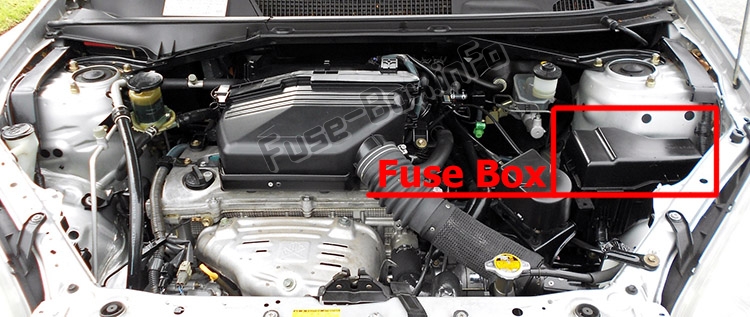

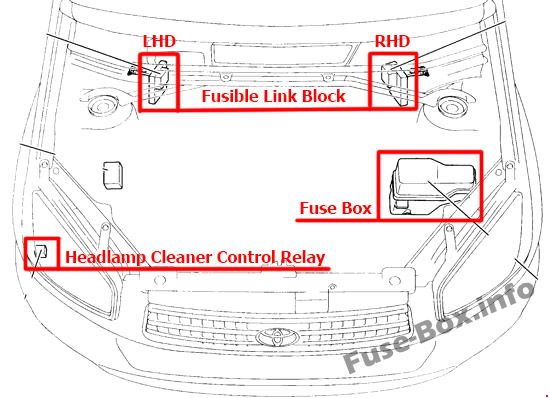

Sigorta kutusu konumu

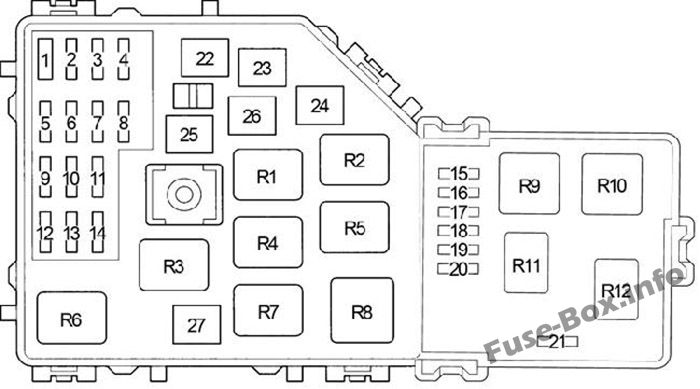

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | Kısa broş |
| 2 | ALT-S | 5 | Şarj sistemi |
| 3 | 1 F | 20 | A / F sensörü |
| 3 | RADYO N° 2 | 30 | Ses sistemi |
| 4 | EFI1 | 20 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, otomatik şanzıman yağı sıcaklık sensörü, “EFI2” ve “EFI3” sigortaları |
| 5 | KESMEK | 30 | Fusibles “RADIO” ve “DOME” |
| 6 | DOYGUNLUK | 10 | Acil durum flaşörleri |
| 7 | EFI2 | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | ABS 2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 9 | KUBBE | 10 | Saat, kişisel aydınlatma, iç aydınlatma, klima sistemi, kablosuz uzaktan kumanda sistemi, uzun huzme gösterge ışığı, göstergeler ve sayaçlar, uzun huzme gösterge ışığı |
| 10 | MÜDÜR | 30 | Eriyebilirler “H-LP RH” ve “H-LP LH” |
| 11 | EFI3 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi |
| 12 | RADYO | 15 | Araba ses sistemi |
| 13 | AC | 5 | Klima sistemi |
| 14 | IGN | 15 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 18 | H-LP Sağ | 10 | Sağ far |
| 19 | H-LP LH | 10 | Sol far |
| 20 | INJ | – | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | NS | 5 | Başlangıç sistemi |
| 22 | AM2 | 30 | Boşaltma ikaz ışığı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, marş sistemi, SRS hava yastığı sistemi ve “IG2” sigortası |
| 23 | DESTEK | 40 | Klima sistemi |
| 24 | CLN H-LP | 30 | Far temizleyici |
| 24 | F-HTR | 30 | Yağ ısıtma |
| 25 | CDS | 30 | Elektrikli soğutma fanı |
| 26 | ABS1 | 40/50 | Kilitlenme önleyici fren sistemi |
| 27 | RDI | 30 | Elektrikli soğutma fanı |
| R1 | Motor k10trol ünitesi (EFI MAIN) | ||
| R2 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R3 | Ateşleme (IG2) | ||
| R4 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R5 | Hava / yakıt oranı sensörü (A / F) | ||
| R6 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R7 | Yakıt pompası (C / OPN) | ||
| R8 | Isıtma (HTR) | ||
| R9 | Marş (ST) | ||
| R10 | Gündüz sürüş farları (DRL) | ||
| R11 | Motor k10trol ünitesi | ||
| R12 | – |
