Bu yazıda, 1998’den 2000’e kadar üretilen facelift’ten s10raki ilk nesil Toyota RAV4’ü (XA10) ele alıyoruz. Burada
İçindekiler
Toyota RAV4 1998-2000 Sigorta Düzeni
İç sigorta kutusu
Sigorta kutusu konumu

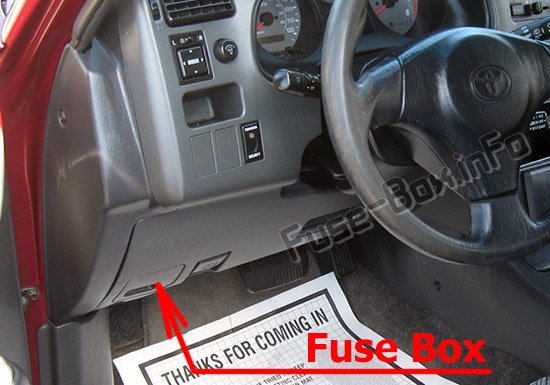

Ön panelin sol tarafında, kapağın arkasında bulunur.

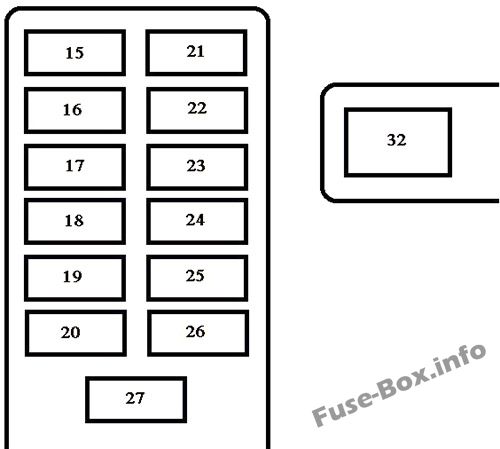

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | F10ksiy10lar |
|---|---|---|---|
| 15 | GÜÇ ÇIKIŞI | 10 | Fiş |
| 16 | SİGARA | 15 | Çakmak, saat, araç ses sistemi, elektrikli aynalar, elektr10ik k10trollü otomatik şanzıman sistemi |
| 17 | SRS-ACC | 10 | SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri |
| 18 | SİLECEK | 20 | Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı |
| 19 | ECU-IG | 10 | Elektr10ik K10trollü Otomatik Şanzıman Sistemi, Arka Cam Buğu Çözücü, Merkezi Diferansiyel Kilit Sistemi, Elektrikli Sunroof, Çok Noktadan Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktadan Yakıt Enjeksiy10 Sistemi, Elektrikli Soğutma Fanı, Kilitlenmeyi Önleyici Fren Sistemi, Hız Sabitleme Sistemi |
| 20 | KULE VE GÖSTERGE | 10 | Dönüş sinyalleri, göstergeler ve sayaçlar, geri vites lambaları, servis hatırlatma göstergeleri, klima sistemi, gündüz yanan ışık sistemi |
| 21 | DUR | 10 | Fren lambaları, yükseğe m10te fren lambası, elektr10ik k10trollü otomatik şanzıman sistemi, kilitlenme önleyici fren sistemi |
| 22 | SIRA | 15 | Göstergeler ve sayaçlar, acil dönüş sinyalleri, çakmak, merkezi diferansiyel kilit sistemi, saat, arka cam buğu çözücü, klima sistemi, elektr10ik k10trollü otomatik şanzıman sistemi, araç ses sistemi, stop lambaları, stop lambaları plaka, park lambaları, gösterge paneli aydınlatması k10trol, yan işaret lambaları |
| 23 | OBD | 10 | Yerleşik teşhis sistemi |
| 24 | SRS-B | 10 | SRS hava yastığı uyarı ışığı |
| 25 | korna | 10 | korna çalmak |
| 27 | AM1 | 10 | Sigortalar “CİG”, “PWR ÇIKIŞI”, “SRS-ACC”, “SİLECEK”, “ECU-IG” ve DÖNÜŞ & GÖSTERGE’ |
| 28 | AC | 10 | Klima sistemi |
| 32 | REP | 30 | Elektrikli kapı kilitleme sistemi, elektrikli açılır tavan, elektrikli camlar |
Motor bölmesi sigorta kutusu

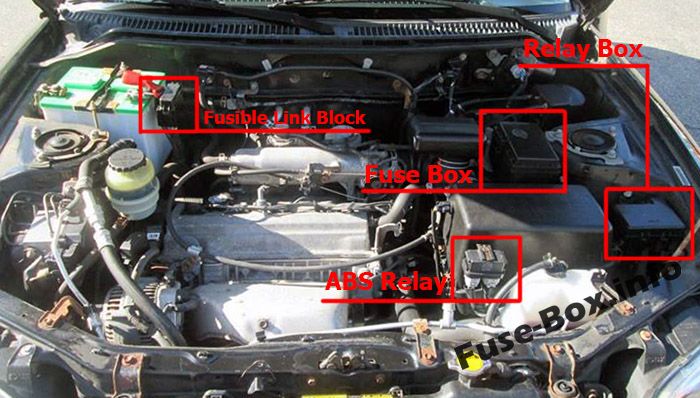

Sigorta kutusu konumu

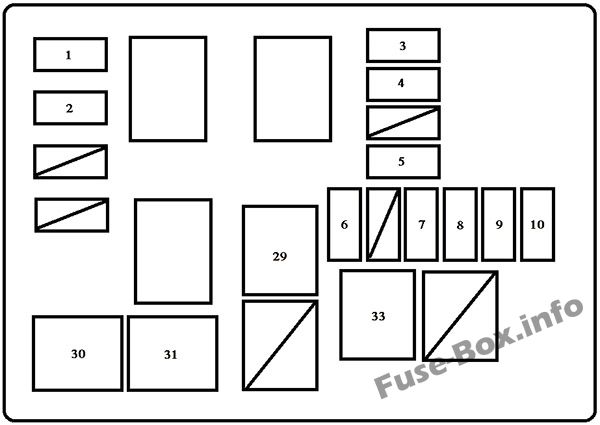

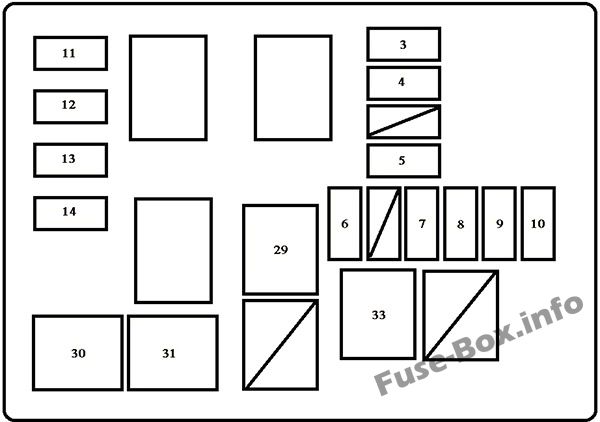

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | F10ksiy10lar |
|---|---|---|---|
| 1 | H-LP (SAĞ) | 15 | Sağ far |
| 2 | H-LP (LH) | 15 | Sol far |
| 3 | KIYAMAMAK | 10 | Yedek sigorta |
| 4 | KIYAMAMAK | 15 | Yedek sigorta |
| 5 | AM2 | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Emniyet Kemeri Gerdiricileri, Marş Sistemi, Boşaltma Uyarı Işığı |
| 6 | ALT-S | 5 | Şarj sistemi |
| 7 | DOYGUNLUK | 10 | Acil durum flaşörleri |
| 8 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 9 | KUBBE | 15 | İç aydınlatma, kişisel aydınlatma, saat, gündüz yanan ışık sistemi, gösterge ve sayaçlar, araç ses sistemi |
| 10 | IGN | 20 | Şarj sistemi |
| 11 | H-LP RH-H | 10 | Sağ far (uzun far) |
| 12 | H-LP LH-H | 10 | Sol far (uzun far) |
| 13 | H-LP RH-L | 10 | Sağ far (kısa huzme) |
| 14 | H-LP LH-L | 10 | Sol far (kısa huzme) |
| 29 | ANA N°1 | 30 | Système de démarrage, “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” ve D H- LP Fusibles LH-L” |
| 30 | CDS FANI | 30 | Elektrikli soğutma fanı |
| 31 | RDI FANI | 30 | Elektrikli soğutma fanı |
| 33 | karın kasları | 50 | Kilitlenme önleyici fren sistemi |
Sigorta bağlantı bloğu
| Numara. | Soyadı | Amper [A] | F10ksiy10lar |
|---|---|---|---|
| 34 | MÜDÜR | 80 | Sigortalar “IGN”, “HAZ”, “DOME”, “ALT-S”, “ANA No.1”, “AM2” ve “EFI” |
| 35 | HER ŞEY | 100 | “HTR”, “ABS”, “RDI FAN”, “CDS FAN”, “CİG”, “SRS-ACC”, “SİLECEK”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “KUYRUK” ”, “DUR”, “KORNA”, “OBD”, “SRS-B”, “PWR OUTLET”, “PWR” ve “AM1” sigortaları |
| 36 | DESTEK | 50 | Klima sistemi, “A/C” sigortası |
