Bu yazıda, 1995’ten 1997’ye kadar üretilen 1 facelift öncesi ilk nesil Toyota RAV4’ü (XA10) ele alıyoruz. Burada
Toyota RAV4 1995-1997 Sigorta Düzeni

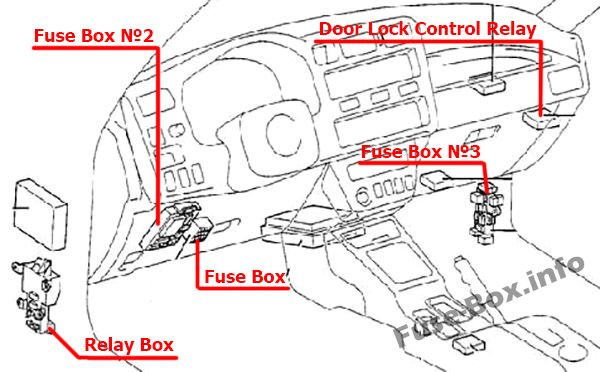

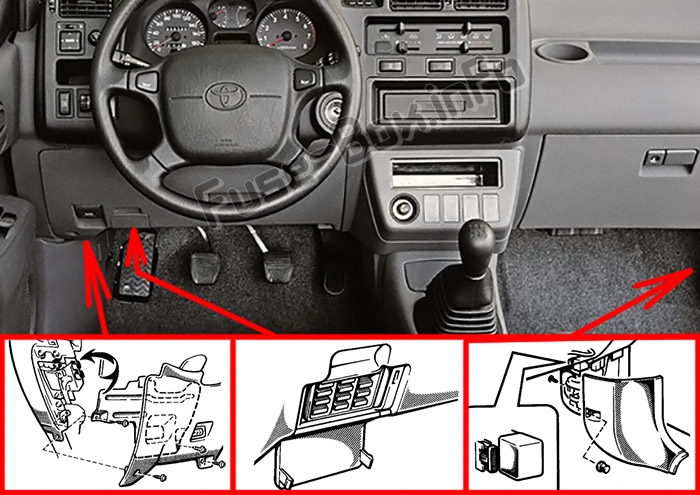

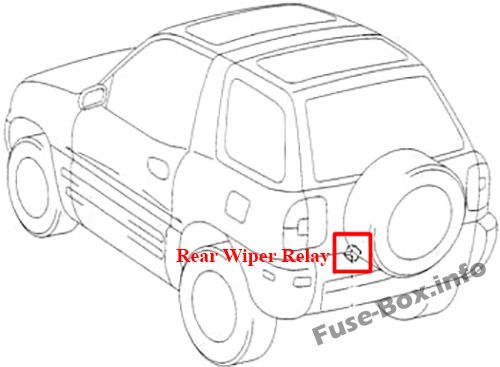

Sigorta kutusu konumu

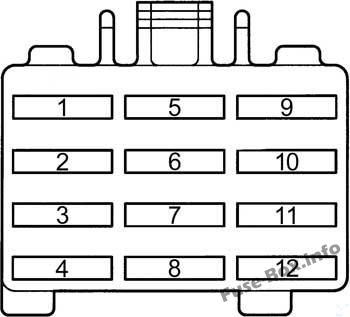

Sigorta kutusunun şeması №1
Sigorta kutusu, ön panelin sol tarafında, kapağın arkasında bulunur.
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi №1
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambaları, iç lambalar |
| 2 | GÖSTERGE | 11 | Göstergeler ve sayaçlar, servis hatırlatma göstergeleri (boşaltma ve kapı açık uyarı lambaları hariç), geri vites lambaları, klima sistemi, elektrikli camlar, arka cam buğu çözücü, merkezi diferansiyel kilit sistemi, k10trol elektr10ikli otomatik şanzıman sistemi |
| 3 | TUR | 7.5 | yanıp sönen |
| 4 | CİG & RAD | 15 | Çakmak, saat, araç ses sistemi, elektrikli aynalar |
| 5 | DEF-I/YUKARI | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | IGN | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Boşaltma Uyarı Işığı |
| 7 | ECU-IG | 7.5 | Kilitlenme önleyici fren sistemi, elektr10ik k10trollü otomatik şanzıman sistemi |
| 8 | SİLECEK | 20 | Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı |
| 9 | – | – | – |
| 10 | SRS | 7.5 | SRS hava yastığı sistemi |
| 11 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 12 | DUR | 10 | Işıkları durdur |

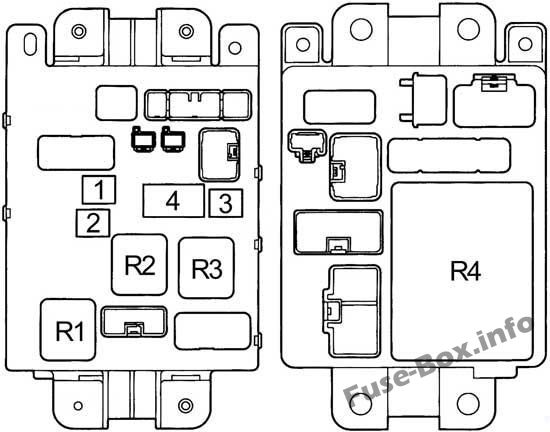

Sigorta kutusunun şeması №2
Yolcu bölmesi sigorta kutusundaki sigortaların ve rölelerin tahsisi №2
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | GÜÇLÜ | 30 | Elektrikli camlar, elektrikli kapı kilitleme sistemi |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 3 | AM1 | 40 | Sigortalar “CİG & RAD”, “SİLECEK”, “GAUGE”, “ECU-IG”, “TURN”, “KUYRUK” ve “PANEL” |
| 4 | – | – | Gürültü filtresi |
| R1 | buğu çözücü | ||
| R2 | Ana güç rölesi | ||
| R3 | Stop lambası | ||
| R4 | Entegrasy10 rölesi |

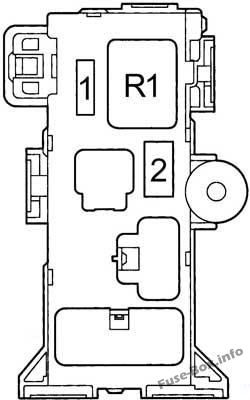

Sigorta kutusunun şeması №3
Yolcu bölmesi sigorta kutusundaki sigortaların ve rölelerin tahsisi №3
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | AC | 7.5 | Klima sistemi |
| 2 | – | – | – |
| R1 | Su ısıtıcı |

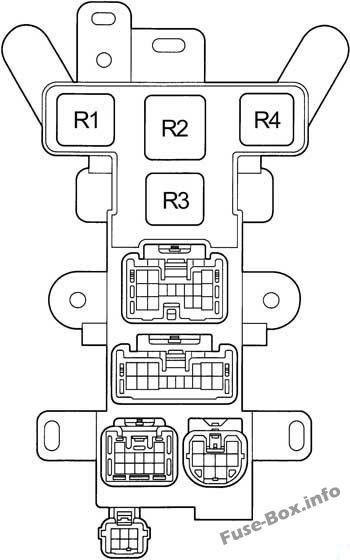

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Devre açma rölesi |
| R2 | – |
| R3 | Dönüş sinyali |
| R4 | – |

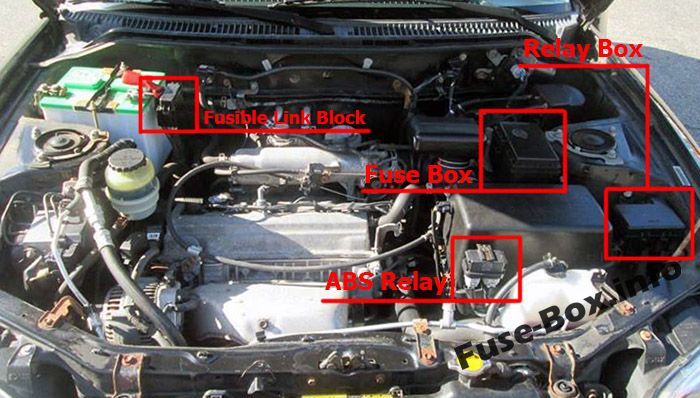

Sigorta kutusu konumu

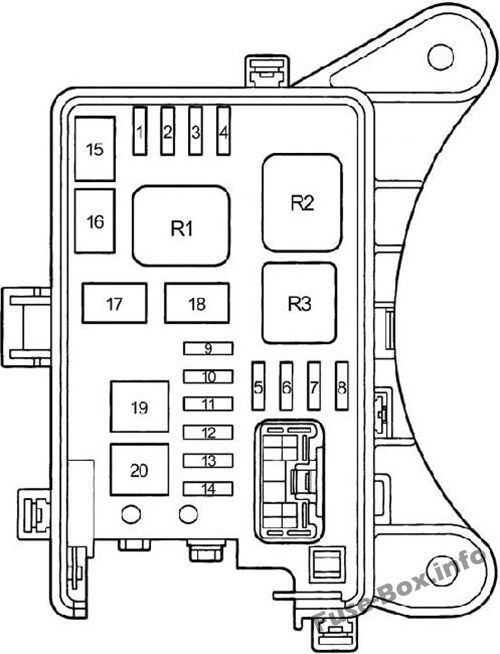

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | H-LP (LH) | 15 | Sol far |
| 4 | H-LP (SAĞ) | 15 | Sağ far |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | KIYAMAMAK | 15 | Yedek sigorta |
| 8 | KIYAMAMAK | 10 | Yedek sigorta |
| 9 | ALT-S | 5 | Şarj sistemi |
| 10 | – | – | – |
| 11 | TEHLİKE BORUSU | 15 | Acil durum flaşörleri, kornalar |
| 12 | EFI | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | KUBBE | 15 | Kişisel ışıklar, açık kapı uyarı ışığı, saat |
| 14 | AM2 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Şarj Sistemi |
| 15 | CDS FANI | 30 | Elektrikli soğutma fanı |
| 16 | RDI FANI | 30 | Elektrikli soğutma fanı |
| 17 | – | – | – |
| 18 | ANA N°1 | 30 | Marş sistemi, farlar |
| 19 | karın kasları | 60 | -1997: Kilitlenme önleyici fren sistemi |
| 20 | – | – | – |
| R1 | Müdür | ||
| R2 | deniz fenerleri | ||
| R3 | Giriş |

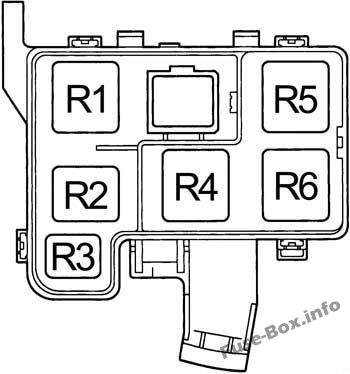

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | EFI anaparası |
| R2 | Elektrikli soğutma fanı (No.1) |
| R3 | korna çalmak |
| R4 | Elektrikli soğutma fanı (No.3) |
| R5 | Manyetik kavrama (A / C) |
| R6 | Elektrikli soğutma fanı (No.2) |
Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | Müdür | 80 | Fusibles “AM2”, “HAZ-HORN”, “EFI” “DOME”, “RADIO” ve “ALT-S” |
| 2 | HER ŞEY | 100 | Sigortalar, sigortalar “ABS”, “RADYO”, “HTR”, “AM1”, “GÜÇ”, “STOP” ve “DEF” |
| 3 | DESTEK | 50 | Klima sistemi |
