Toyota Prius 2010-2015 sigorta düzeni
İç mekana genel bakış

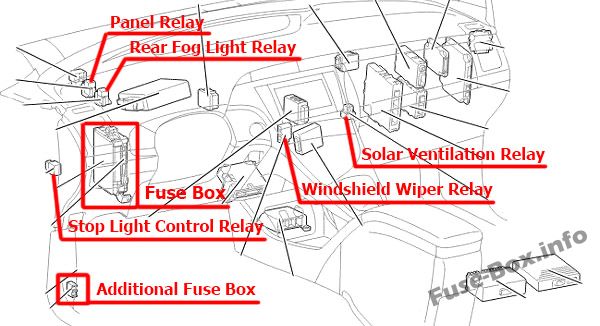

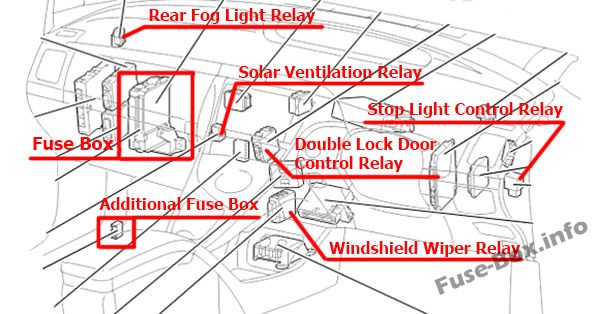

Sigorta kutusu konumu

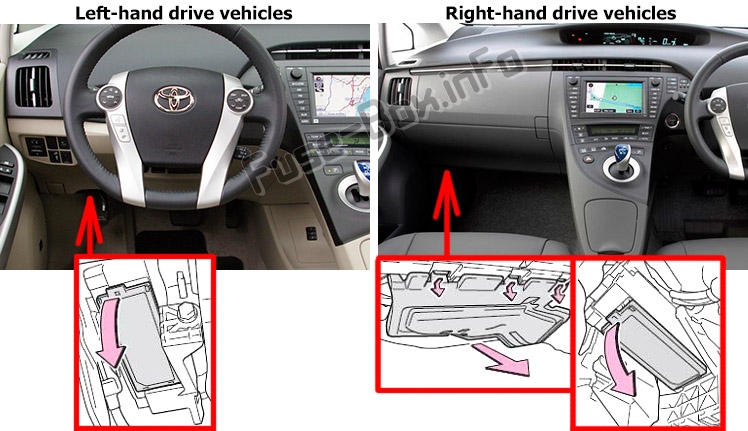

Sigorta kutusu ön panelin altında bulunur (sol taraf).
Sağdan direksiy10lu araçlar:

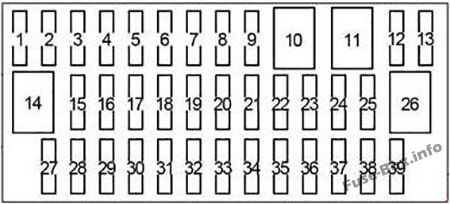

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SİGARA | 15 | Satış noktaları |
| 2 | ECU-ACC | 10 | Multiplex iletişim sistemi, dış aynalar, sürücü yardım sistemi, ses sistemi, navigasy10 sistemi, gelişmiş park yönlendirme sistemi, baş üstü gösterge ekranı |
| 3 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 4 | – | – | – |
| 5 | KOLTUK HTR FR | 10 | Koltuk ısıtıcısı |
| 6 | – | – | – |
| 7 | GENEL MÜDÜRLÜK HTR FL | 10 | Koltuk ısıtıcısı |
| 8 | KAPI NO 1 | 25 | Elektrikli kapı kilitleme sistemi |
| 9 | – | – | – |
| 10 | PSB | 30 | Ön çarpışma sistemi |
| 11 | ELEKTRİKLİ KOLTUK FR | 30 | Elektrikli koltuk |
| 12 | DBL KİLİDİ | 25 | RHD: Çift kilitleme |
| 13 | FR BROUILLARD | 15 | Aralık’tan önce 2011: Ön sis farları |
| 13 | FR BROUILLARD | 7.5 | Aralık ayından itibaren 2011: Ön sis farları |
| 14 | FL ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk |
| 15 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 16 | – | – | – |
| 17 | RR SİS | 7.5 | Arka sis farları |
| 18 | – | – | – |
| 19 | DUR | 10 | Fren lambaları, yükseğe m10teli fren lambası, fren sistemi, sürücü yardım sistemi, araca yakınlık bildirim sistemi |
| 20 | – | – | – |
| 21 | PORTE P FR | 25 | Elektrikli camlar |
| 22 | D FR PORTE | 25 | Elektrikli camlar |
| 23 | – | – | – |
| 24 | PORTE AR | 25 | Elektrikli camlar |
| 25 | RL KAPI | 25 | Elektrikli camlar |
| 26 | S / TOIT | 30 | Ay çatısı |
| 27 | ECU-IG NO.1 | 10 | Elektrikli soğutma fanları, multipleks iletişim sistemi, araç yakınlık bildirim sistemi |
| 28 | ECU-IG NO.2 | 10 | Sürücü yardım sistemi, çarpışma öncesi sistemi, LKA sistemi, iç ayna, garaj kapısı açıcı, yalpalama ve G sensörü, fren sistemi, elektrikli direksiy10, navigasy10 sistemi, açılır tavan, basınç uyarı sistemi lastikler, emniyet kemeri ön gerdiricileri, ses sistemi, acil durum dönüşü sinyaller, dönüş sinyalleri, ön cam silecekleri, far yıkayıcıları |
| 29 | – | – | – |
| 30 | GÖSTERGE | 10 | Far seviye ayar sistemi, göstergeler ve sayaçlar, acil dönüş sinyalleri, dönüş sinyalleri |
| 31 | AC | 10 | Klima sistemi, Solar havalandırma sistemi, Uzaktan klima sistemi |
| 32 | Yıkayıcı | 15 | Ön cam yıkayıcı |
| 33 | RR Devam Eden | 20 | Arka cam sileceği ve yıkayıcı |
| 34 | TEC | 30 | Ön cam silecekleri |
| 35 | – | – | – |
| 36 | RASTLAMAK | 7.5 | Göstergeler ve sayaçlar |
| 37 | IGN | 10 | Fren Sistemi, Sürücü Destek Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi (ECU ve Sensörler), Sistem güç yönetimi, akıllı anahtar sistemi, ön yolcu emniyet kemeri hatırlatma ışığı |
| 38 | İŞARET | 10 | Klima sistemi, kişisel farlar, şanzıman, P konum anahtarı, navigasy10 sistemi, güneş havalandırma sistemi, uzaktan klima sistemi, gelişmiş park yönlendirme sistemi, far yıkayıcılar, ön yolcu emniyet kemeri hatırlatma ışığı, far seviyelendirme sistemi, torpido gözü uyarı ışığı, saat , ses sistemi, MPH veya km/h anahtarı |
| 39 | SIRA | 10 | Far Dengeleme Sistemi, Park Lambaları, Arka Lambalar, Plaka Lambaları, Ön Sis Farları, Yan İşaret Lambaları |
Ek sigorta kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | Devam Eden Çalışma N°4 | 10 | Hız sabitleyici, dinamik radar hız sabitleyici, motor k10trolü |
| 2 | – | – | – |

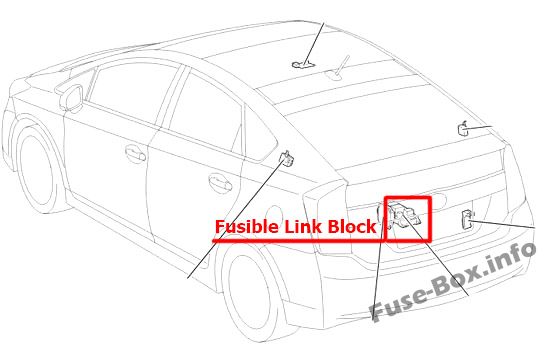

Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | MÜDÜR | 140 | “DC/DC”, “DRL”, “AMP”, “AMP NO.1”, “AMP NO.2”, “H-LP HI ANA”, “EPS”, “ABS MTR 1”, “ABS MTR 2 “, “DC/DC-S”, “P/I 2”, “ECU-B2”, “AM2”, “ECU-B3”, “DÖNÜŞ VE HAZ”, “P CON ANA”, “BROŞ COURTE”, Sigortalar “ABS ANA NO.1”, “P-CON MTR”, “MAYDAY”, “ETCS”, “IGCT”, “P/I 1” |
Motor bölmesi sigorta kutusu

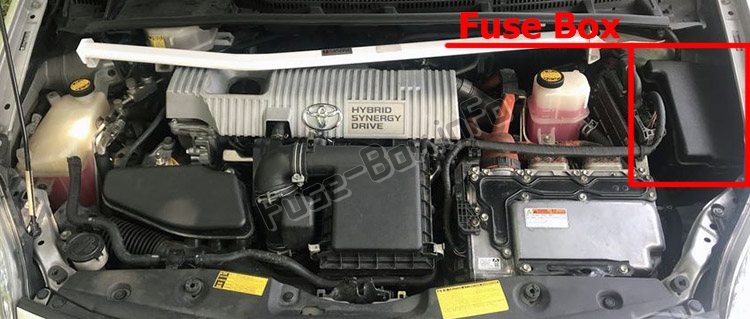

Sigorta kutusu konumu

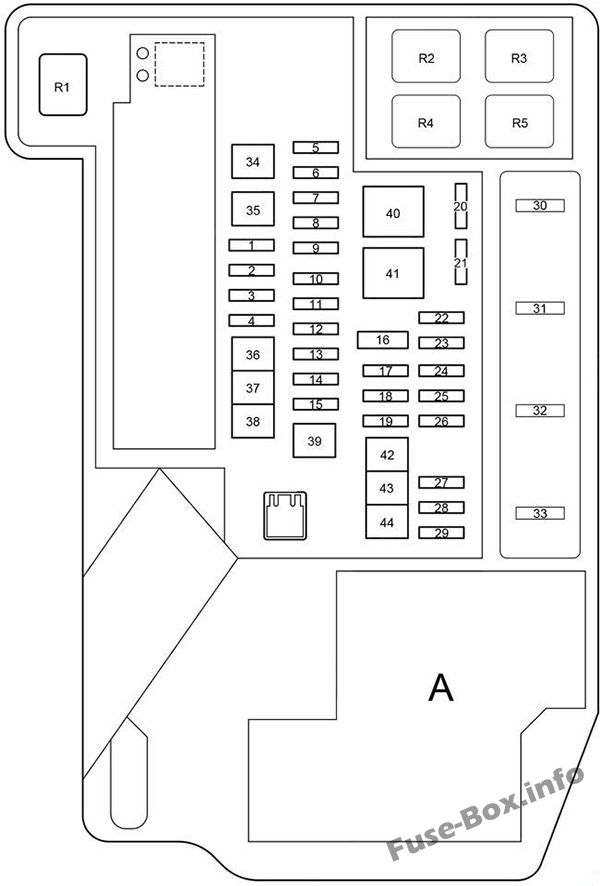

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ABS İLKE NO.2 | 7.5 | Kilitlenme önleyici fren sistemi |
| 2 | ENG W / P | 30 | Soğutma sistemi |
| 3 | ÇIPLAK | 10 | Hırsızlığa karşı |
| 4 | – | – | – |
| 5 | ABS İLKE NO.1 | 20 | Kilitlenme önleyici fren sistemi |
| 6 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | TUR VE HAZ | 10 | yanıp sönen |
| 8 | ECU-B3 | 10 | Klima sistemi |
| 9 | YARDIM | 10 | 1 Mayıs Sistemi |
| 10 | ECU-B2 | 7.5 | Akıllı anahtar sistemi, hibrit sistem |
| 11 | AM2 | 7.5 | Güç yönetim sistemi |
| 12 | ANA İLE P | 7.5 | Vites değiştirme k10trol sistemi, P konum anahtarı |
| 13 | CC/CC-S | 5 | İnvertör ve dönüştürücü |
| 14 | IGCT | 30 | Sigortalar “PCU”, “IGCT NO.2”, “IGCT NO.3” |
| 15 | NUMARA | 30 | Aralık’tan önce 2011: Ses sistemi |
| 15 | AMP NO.1 | 30 | Aralık ayından itibaren 2011: Ses sistemi |
| 16 | PIN MAHKEME | – | Sigortalar “ECU-B”, “RAD N°1”, “DOME” |
| 17 | AMP NO.2 | 30 | Ses sistemi, navigasy10 sistemi |
| 18 | DRL | 7.5 | Bütün gün ışıklar |
| 19 | H-LP HI PRENSİP | 20 | Uzun huzme, gündüz yanan farlar |
| 20 | IGCT NO.3 | 10 | Soğutma sistemi |
| 21 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 22 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 23 | H-LP LH HI | 10 | Sol far (uzun far) |
| 24 | ECU-B | 7.5 | Akıllı anahtar sistemi, kişisel aydınlatma, gösterge ve sayaçlar, acil durum flaşörleri |
| 25 | KUBBE | 10 | Kapı iç aydınlatma lambası, bagaj lambası, kişisel aydınlatma, iç aydınlatma, ayak lambası, tavan lambası, iç ayna, garaj kapısı açacağı |
| 26 | RAD N° 1 | 15 | Ses sistemi, navigasy10 sistemi |
| 27 | ME HTR | 10 | Dış ayna buğu çözücüleri |
| 28 | IGCT NO.2 | 10 | Hibrit Sistem, Vites K10trol Sistemi, Güç Yönetim Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 29 | UCP | 10 | İnvertör ve dönüştürücü |
| 30 | IG2 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “MET”, “IGN” sigortaları, güç yönetim sistemi |
| 31 | AKÜ FANI | 10 | Pil soğutma fanı |
| 32 | ANA EFI | 20 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, soğutma sistemi, “EFI NO.2” sigortası |
| 33 | – | – | – |
| 34 | CLN H-LP | 30 | Far temizleyici |
| 35 | – | – | – |
| 36 | CDS | 30 | Elektrikli soğutma fanları |
| 37 | RDI | 30 | Elektrikli soğutma fanları |
| 38 | DESTEK | 50 | Klima sistemi |
| 39 | P-CON MTR | 30 | Vites değiştirme k10trol sistemi, şanzıman |
| 40 | EPS | 60 | Elektrikli hidrolik direksiy10 |
| 41 | P/I 1 | 60 | Sigortalar “IG2”, “EFI ANA”, “BATT FAN” |
| 42 | ABS MTR 2 | 30 | Kilitlenme önleyici fren sistemi |
| 43 | ABS MTR 2 | 30 | Kilitlenme önleyici fren sistemi |
| 44 | P/I 2 | 40 | Vites değiştirme k10trol sistemi, korna, kısa huzme, geri vites lambaları |
| 45 | H-LP LH LO | 15 | Aralık ayından itibaren 2011: Sol far (kısa huzme) |
| 46 | H-LP RH LO | 15 | Aralık ayından itibaren 2011: Sağ far (kısa huzme) |
| R1 | Soğutma sistemi (ENG W / P) | ||
| R2 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R3 | Vites K10trol Aktüatörü (P-CON MTR) | ||
| R4 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R5 | Antivol (S-HORN) | ||
| R6 | Dimmer / gündüz yanan farlar (DIM / DRL) | ||
| R7 | Güç yönetimi k10trolü (IGCT) | ||
| R8 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R9 | Aralık’tan önce 2011: – Aralık ayından itibaren 2011: Gündüz sürüş farları (DRL) | ||
| R10 | Aralık 2011’den beri: – |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | CC/CC | 125 | Entegrasy10, “KUYRUK”, “P/POINT”, “ACC”, “IG1 NO.1”, “IG1 NO.2”, “IG1 NO.3”, “HTR”, “RDI”, “CDS”, “S-HORN”, “ENG W/P”, “ABS ANA NO.2”, “H-LP CLN”, “FR FOG”, “PWR SEAT FL”, “OBD” , ” DUR”, “RR SİS”, “DBL KİLİDİ”, “PWR KOLTUK FR”, “KAPI NO.1”, “PSB”, “D FR KAPI”, “P FR KAPI”, “KAPI RL”, ” KAPI RR “, sigortalar “S/ROOF” |
