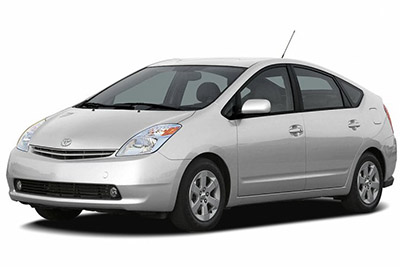

Bu yazıda, 2003’ten 2009’a kadar üretilen ikinci nesil Toyota Prius’u (XW20) ele alıyoruz. Burada
İçindekiler
Toyota Prius 2004-2009 Sigorta Düzeni
İç mekana genel bakış
İç sigorta kutusu

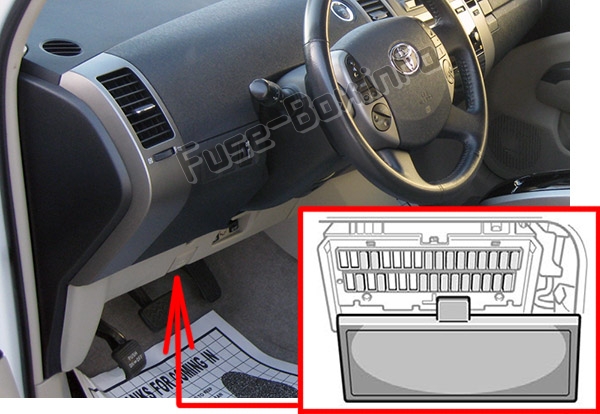

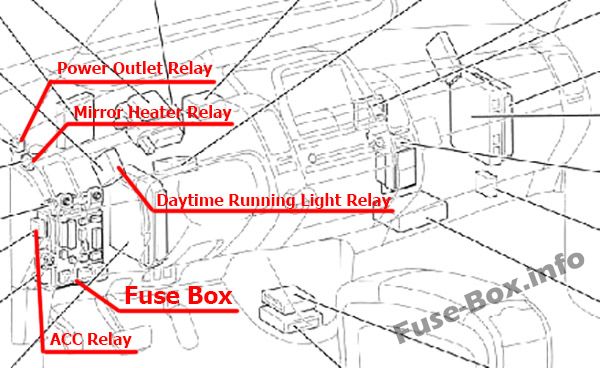

Sigorta kutusu konumu
Sigorta kutusu, sürücü tarafı ön k10solunun altında, kaputun altında bulunur.

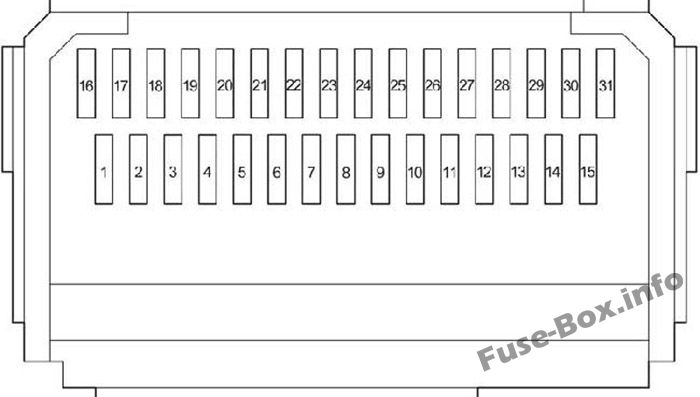

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | M/HTR | 15 | Dış ayna ısıtıcısı |
| 3 | TEC | 30 | silecek |
| 4 | RR Devam Eden | 15 | Arka cam sileceği |
| 5 | WSH | 20 | yıkayıcı |
| 6 | ECU-IG | 7.5 | Akıllı anahtar sistemi, elektrikli camlar, dokunmatik ekran, elektrikli hidrolik direksiy10, hırsızlık önleme sistemi |
| 7 | GÖSTERGE | 10 | Gösterge ve hız göstergesi, geri vites lambaları, acil durum yanıp sönen ışık, elektrikli camlar |
| 8 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 9 | DUR | 7.5 | Işıkları durdur |
| 10 | – | – | – |
| 11 | KAPI | 25 | Elektrikli kapı kilitleme sistemi |
| 12 | ACC-B | 25 | Sigortalar “GÜÇ ÇIKIŞI”, “ACC” |
| 13 | ECU-B | 15 | Çoklu bilgi ekranı, elektrikli camlar, klima sistemi |
| 14 | – | – | – |
| 15 | AM1 | 7.5 | Hibrit sistem |
| 16 | SIRA | 10 | Arka lambalar, plaka lambaları, park lambaları |
| 17 | İŞARET | 7.5 | Çoklu bilgi ekranı, saat, ses sistemi, gösterge paneli aydınlatması |
| 18 | Klima (HTR) | 10 | Klima sistemi |
| 19 | PORTE FR | 20 | Elektrikli camlar |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 24 | CAC | 7.5 | Ses sistemi, bilgi ekranı, saat |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | GÜÇ ÇIKIŞI FR | 15 | Fiş |
| 30 | IGN | 7.5 | Hibrit sistem, hibrit araç immobilizer sistemi, SRS hava yastıkları |
| 31 | – | – | – |

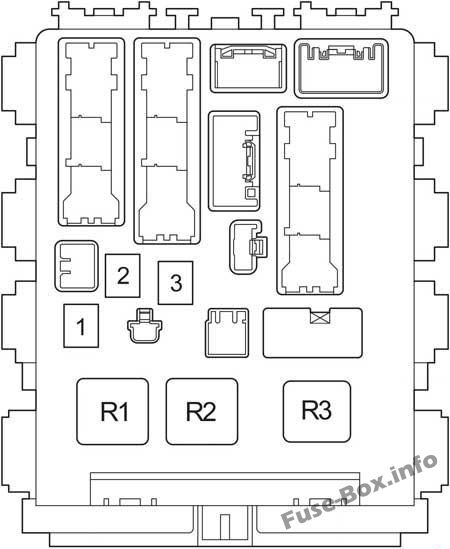

| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | REP | 30 | Elektrikli camlar |
| 2 | BESLEDİ | 40 | Arka cam buğu çözücü |
| 3 | – | – | – |
| R1 | Ateşleme (IG1) | ||
| R2 | Isıtma (HTR) | ||
| R3 | Dönüş sinyali |

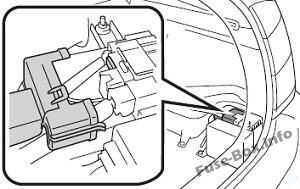

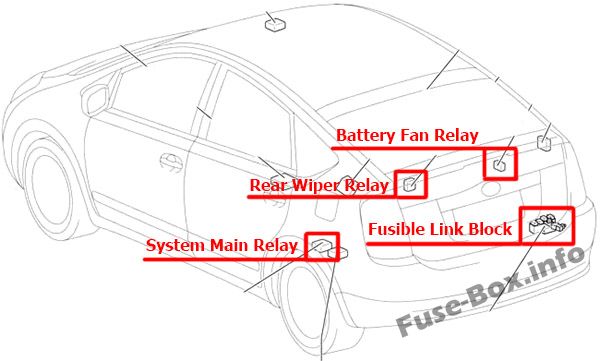

Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DC/DS-S | 5 | İnvertör ve dönüştürücü |
| 2 | MÜDÜR | 120 | Hibrit sistem |
Motor bölmesi sigorta kutusu

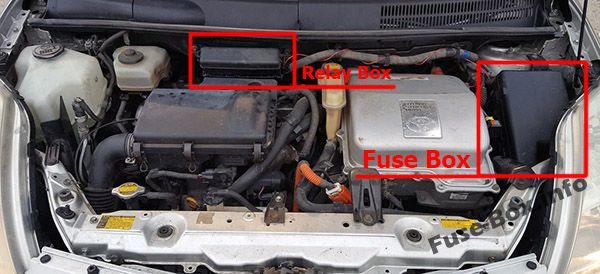

Sigorta kutusu konumu

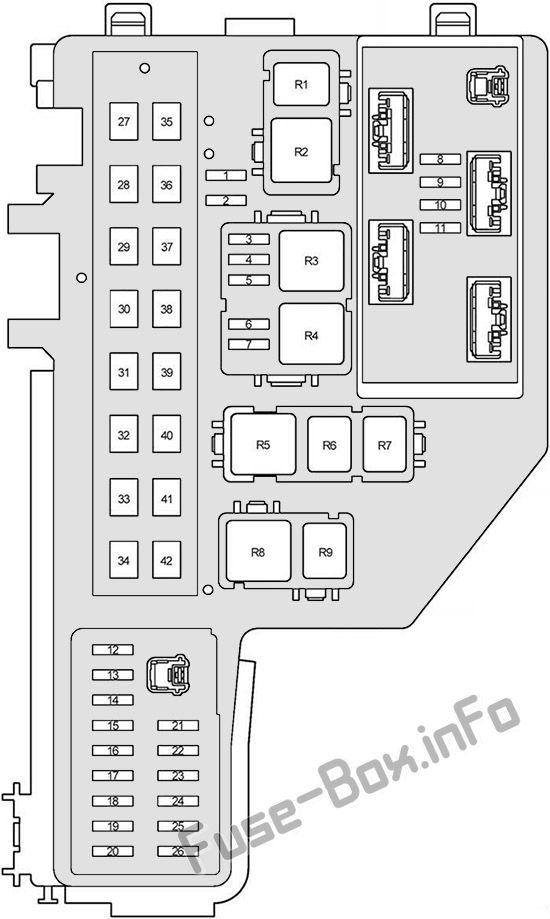

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KIYAMAMAK | 30 | Kıyamamak |
| 2 | KIYAMAMAK | 15 | Kıyamamak |
| 3 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
| 4 | H-LP ALT SAĞ | 10 | halojen farlı: Sağ far (kısa huzme) |
| 4 | H-LP ALT SAĞ | 15 | deşarj farlı: Sağ far (kısa huzme) |
| 5 | H-LP LO LH | 10 | halojen farlı: Sol far (kısa huzme) |
| 5 | H-LP LO LH | 15 | deşarj farlı: Sol far (kısa huzme) |
| 6 | H-LP YÜKSEK SAĞ | 10 | Sağ far (uzun far) |
| 7 | H-LP YÜKSEK LH | 10 | Sol far (uzun far) |
| 8 | EFI | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 9 | AM2 | 15 | “IGN” sigortası, ateşleme sistemi |
| 10 | korna | 10 | korna çalmak |
| 11 | VEH | 20 | Hibrit sistem |
| 12 | ANA İLE P | 7.5 | Park k10trol sistemi, hibrit araç immobilizer sistemi |
| 13 | P CON MTR | 30 | 2003-2004: Park k10trol sistemi |
| 13 | ABS-1 | 25 | 2003-2009: Kilitlenme önleyici fren sistemi |
| 14 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 15 | AKÜ FANI | 10 | Pil soğutma fanı |
| 16 | DOYGUNLUK | 10 | Dönüş sinyalleri, acil durum yanıp sönmesi |
| 17 | KUBBE | 15 | Ses sistemi, iç aydınlatma, akıllı giriş ve çalıştırma sistemi, gösterge ve sayaç, dönüş sinyalleri, bagaj odası aydınlatması, saat |
| 18 | ABS PRENSİBİ3 | 15 | Kilitlenme önleyici fren sistemi |
| 19 | ABS PRENSİBİ2 | 10 | Kilitlenme önleyici fren sistemi |
| 20 | ABS PRENSİBİ1 | 10 | Kilitlenme önleyici fren sistemi |
| 21 | FR BROUILLARD | 15 | Sis farları |
| 22 | SHC W/P | 10 | SHC W/P |
| 23 | NUMARA | 30 | Ses sistemi |
| 24 | PTC HTR2 | 30 | PTC ısıtıcı |
| 25 | PTC HTR1 | 30 | PTC ısıtıcı |
| 26 | CDS FANI | 30 | Elektrikli soğutma fanı |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | PI | 60 | Fusibles “AM2”, “HEV”, “EFI”, “HORN” |
| 30 | ANA BAŞ | 40 | Far rölesi |
| 31 | – | – | – |
| 32 | ABS-1 | 30 | Röle ABS MTR |
| 33 | ABS-2 | 30 | Kilitlenme önleyici fren sistemi |
| 34 | – | – | – |
| 35 | CC/CC | 100 | Relais PWR, Relais T-LP, Relais IG1, “ACC-B”, “ESP”, “HTR”, “RDI”, “PS HTR”, “PWR OUTLET FR”, “ECU-B”, “OBD”, Sigortalar “STOP”, “DOOR”, “FR DOOR”, “DEF”, “AM1” |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | PS HTR | 50 | Klima |
| 39 | RDI | 30 | Motor k10trolü, radyatör fanı ve k10denser fanı, TOYOTA hibrit sistemi |
| 40 | DESTEK | 40 | Klima, hibrit sistem TOYOTA |
| 41 | ESP | 50 | ESP |
| 42 | – | – | – |
| R1 | Kilitlenmeyi Önleyici Fren Sistemi (ABS No.2) | ||
| R2 | Kilitlenme önleyici fren sistemi (ABS MTR 2) | ||
| R3 | Phare (H-LP) | ||
| R4 | karartıcı | ||
| R5 | Park k10trol sistemi (P CON MTR) | ||
| R6 | Elektrikli soğutma fanı (FAN No.3) | ||
| R7 | Elektrikli soğutma fanı (FAN No.2) | ||
| R8 | Kilitlenmeyi Önleyici Fren Sistemi (ABS MTR) | ||
| R9 | Kilitlenmeyi Önleyici Fren Sistemi (ABS No.1) |

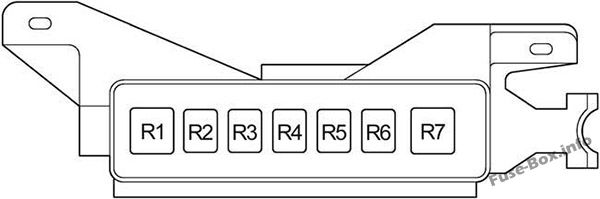

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | PS HTR |
| R2 | Sis ışığı |
| R3 | PTC ısıtıcı (PTC HTR1) |
| R4 | PTC ısıtıcı (PTC HTR2) |
| R5 | Gündüz yanan ışık sistemi (DRL No.4) |
| R6 | SHC W/P |
| R7 | – |
