Bu yazıda, 2000’den 2003’e kadar üretilen facelift’ten (XW11) s10raki ilk nesil Toyota Prius’u ele alıyoruz. Burada
İçindekiler
Toyota Prius 2000-2003 Sigorta Düzeni

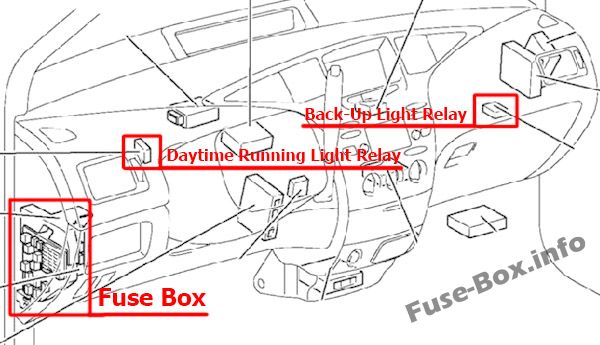

İç mekana genel bakış
İç sigorta kutusu

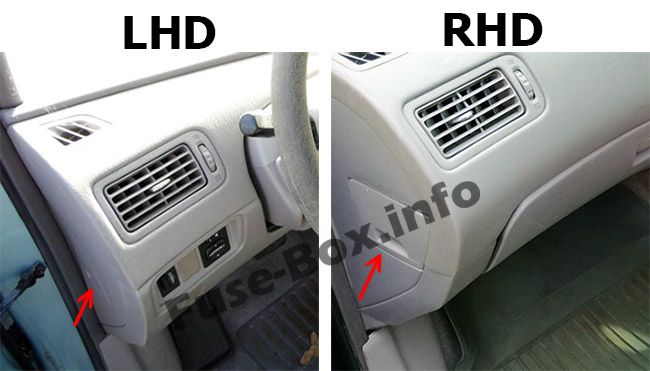

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın arkasında bulunur.

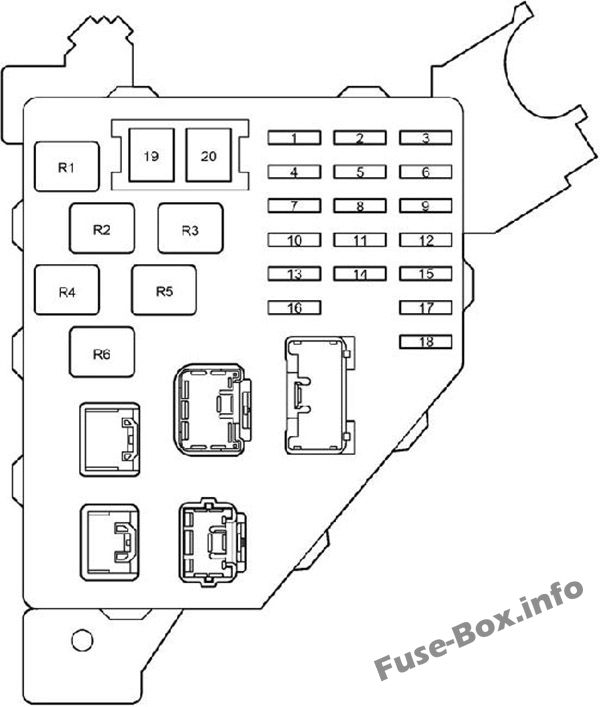

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | İŞARET | 5 | Ses sistemi, küllük aydınlatması, far seviye k10trol sistemi, acil dönüş sinyali |
| 2 | GÖSTERGE | 10 | Gösterge ve hız göstergesi, acil durum yanıp sönen ışık, arka cam buğu çözücü, servis hatırlatma göstergesi ve sesli uyarı lambaları, geri vites lambası, elektrikli cam sistemi, klima sistemi |
| 3 | DESTEK | 10 | Klima sistemi |
| 4 | SIRA | 7.5 | Park lambaları, arka lambalar, plaka lambaları, yan işaret lambaları |
| 5 | ECU-IG | 5 | Klima sistemi, kilitlenme önleyici fren sistemi, elektrikli hidrolik direksiy10, gündüz yanan ışık sistemi |
| 6 | DUR | 15 | Fren lambaları, yükseğe m10te edilmiş fren lambaları, kilitlenme önleyici fren sistemi |
| 7 | CAC | 10 | Kilitlenme önleyici fren sistemi uyarı ışığı, saat, müzik sistemi, çok işlevli ekran, vites kilitleme sistemi |
| 8 | SİLECEK | 30 | silecek |
| 9 | ECU-B | 7.5 | Klima sistemi, gündüz yanan ışık sistemi, elektrikli hidrolik direksiy10 sistemi, hibrit araç immobilizer sistemi |
| 10 | SİGARA | 15 | Fiş |
| 11 | Yıkayıcı | 15 | yıkayıcı |
| 12 | KAPI | 30 | Elektrikli kapı kilitleme sistemi |
| 13 | ACC SRS | 10 | SRS hava yastıkları, emniyet kemeri ön gerdiricileri |
| 14 | – | – | – |
| 15 | OBD II | 7.5 | Yerleşik teşhis sistemi |
| 16 | – | – | – |
| 17 | PWR1 | 20 | Elektrikli pencere sistemi |
| 18 | AM1 | 5 | Sigortalar “ACC”, “CIG”, “SRS ACC”, “WASHER”, “HTR”, “SİLECEK”, “ECU-IG” ve “GAUGE” |
| 19 | BESLEDİ | 40 | Arka cam buğu çözücü |
| 20 | GÜÇLÜ | 30 | Elektrikli camlar |
| R1 | Ateşleme (IG1) | ||
| R2 | Kuyruk lambaları (KUYRUK) | ||
| R3 | Aksesuar rölesi (ACC) | ||
| R4 | – | ||
| R5 | Güç rölesi (elektrikli camlar) | ||
| R6 | Arka cam buğu çözücü (DEF) |

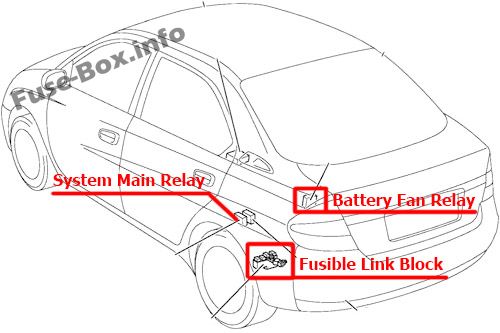

Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | CC/CC-S | 5 | İnvertör ve dönüştürücü |
| 2 | MÜDÜR | 120 | “DC/DC”, “BATT FAN”, “HORN”, “TURN-HAZ”, “DOME”, “THRO”, “EFT, “AM2”, “ABS NO.2”, “ABS NO.3”, Sigortalar “DC/DC-S”, “HV”, “HEAD” |
| 3 | – | – | – |

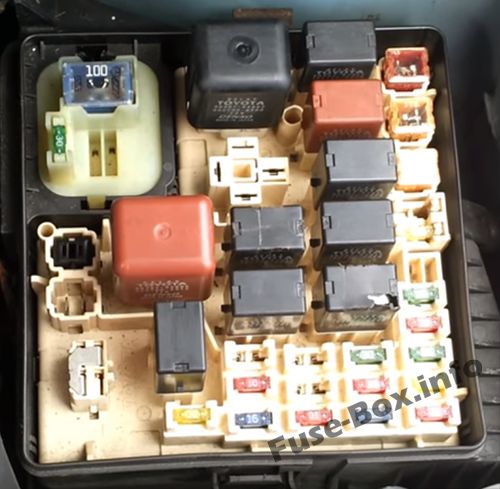

Motor bölmesi sigorta kutuları

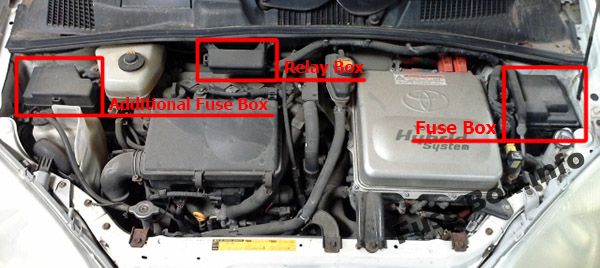

Sigorta kutusu konumu

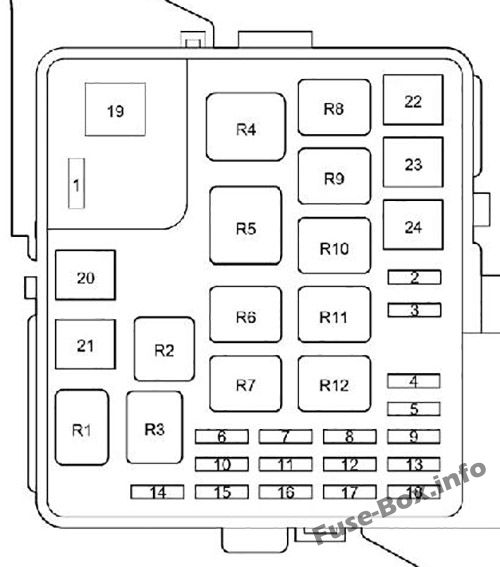

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | CDS FANI | 30 | Klima sistemi |
| 5 | korna | 10 | korna çalmak |
| 6 | – | – | – |
| 7 | BAŞ YUKARI (SAĞ) | 10 | gündüz yanan farlarla: sağ far (uzun huzme) |
| 8 | AM2 | 15 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hibrit Araç İmmobilizer Sistemi |
| 9 | THRO | 15 | Elektr10ik gaz kelebeği k10trol sistemi |
| 10 | KAFA (DR) | 10 | Sağ far |
| 10 | DÜŞÜK BAŞ (DR) | 10 | gündüz yanan farlarla: Sağ far (kısa huzme) |
| 11 | BAŞ YÜKSEK (SOL) | 10 | gündüz yanan farlarla: Sol far (uzun far) |
| 12 | AKÜ FANI | 10 | Pil soğutma fanı |
| 13 | ABS N°3 | 20 | Hidrolik güç freni |
| 14 | HT | 20 | Hibrit sistem |
| 15 | EFI | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | KAFA (SOL) | 10 | Sol far |
| 16 | DÜŞÜK BAŞ (SOL) | 10 | gündüz yanan farlarla: Sol far (kısa huzme) |
| 17 | KUBBE | 15 | Ses sistemi, çok işlevli ekran, iç aydınlatma, bagaj aydınlatması, elektrikli cam sistemi, kablosuz uzaktan kumanda sistemi |
| 18 | DÖNÜŞ HAZ | 10 | Flaşörler, Acil durum flaşörleri |
| 19 | CC/CC | 100 | Relais ACC, relais IG1, relais KUYRUK, “ABS NO.4”, “HTR1”, “HTR2”, “ABS NO.1”, “HTR3”, “EMPS”, “CDS FAN”, “RDI”, “HTR Sigortalar “, OBD II”, “ECU-B”, “STOP”, “PWR1”, “POWER”, “PORTE”, “DEF”, “AM1” |
| 20 | ÖNCÜLÜK ETMEK | 30 | gündüz yanan farlarla: gündüz yanan ışık sistemi |
| 20 | PIN MAHKEME | – | gündüz sürüş farları olmadan: kısa iğ |
| 21 | – | – | – |
| 22 | DESTEK | 50 | Klima sistemi |
| 23 | RDI | 30 | Elektrikli soğutma fanı |
| 24 | ABS NO.2 | 30 | Hidrolik güç freni |
| R1 | gündüz farları ile: Gündüz farları olmadan Dimmer (DIM) : kısa gid10 boğazı |
||
| R2 | Deniz Feneri (BAŞ) | ||
| R3 | Yakıt pompası (Devre açma rölesi (C / OPN)) | ||
| R4 | Isıtma (HTR) | ||
| R5 | gündüz yanan farlar ile: kısa iğ | ||
| R6 | Motor K10trol Ünitesi (EFI) | ||
| R7 | Klima Kompresör Debriyajı (CLR MG) | ||
| R8 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R9 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R10 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R11 | Ateşleme (IG2) | ||
| R12 | korna çalmak |

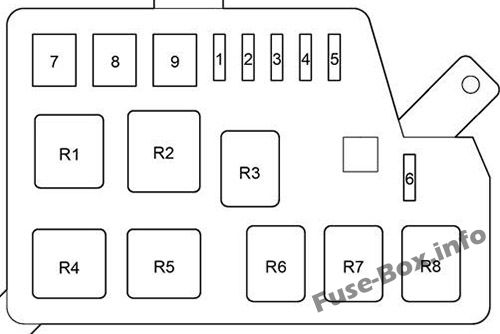

Ek sigorta kutusu
Motor bölmesindeki ek sigorta kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ABS N°4 | 10 | Kilitlenme önleyici fren sistemi |
| 2 | HTR NO.1 | 30 | Klima sistemi |
| 3 | – | – | – |
| 4 | HTR NO.2 | 30 | Klima sistemi |
| 5 | – | – | – |
| 6 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
| 7 | HTR3 | 50 | Klima sistemi |
| 8 | EM PS | 50 | Elektrikli hidrolik direksiy10 |
| 9 | ABS N°1 | 40 | Kilitlenme önleyici fren sistemi |
| R1 | Gündüz sürüş farları (DRL) | ||
| R2 | Kilitlenmeyi Önleyici Fren Sistemi (ABS SOL) | ||
| R3 | (K/S/Ç) | ||
| R4 | Elektrikli hidrolik direksiy10 (EMPS) | ||
| R5 | Klima sistemi (HTR3) | ||
| R6 | – | ||
| R7 | Klima sistemi (HTR1) | ||
| R8 | Klima sistemi (HTR2) |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | (HİDRO MTR NO.1) |
| R2 | (HİDRO MTR NO.2) |
| R3 | – |
| R4 | (IGCT) |
