Bu yazıda, 1991’den 1999’a kadar üretilen ilk nesil Toyota Previa’yı (XR10, XR20) ele alıyoruz. Burada
İçindekiler
Toyota Previa 1995-1997 Sigorta Düzeni
İç sigorta kutusu

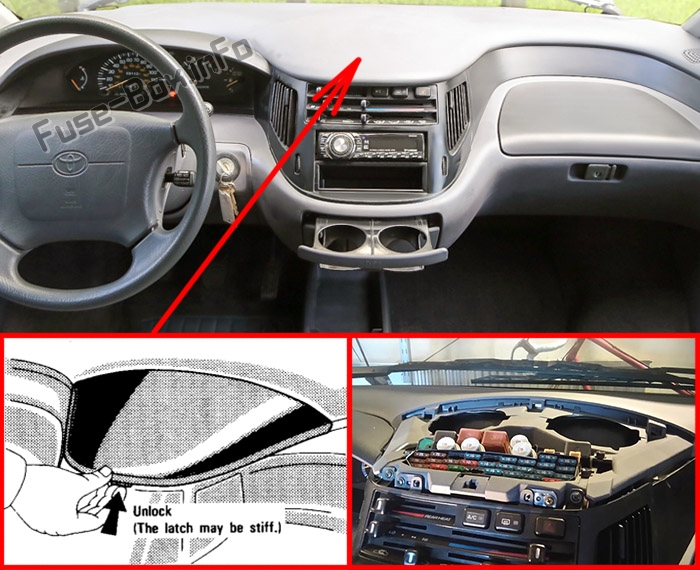

Sigorta kutusu konumu
Ön panelin üst kısmında kaputun altında bulunur.

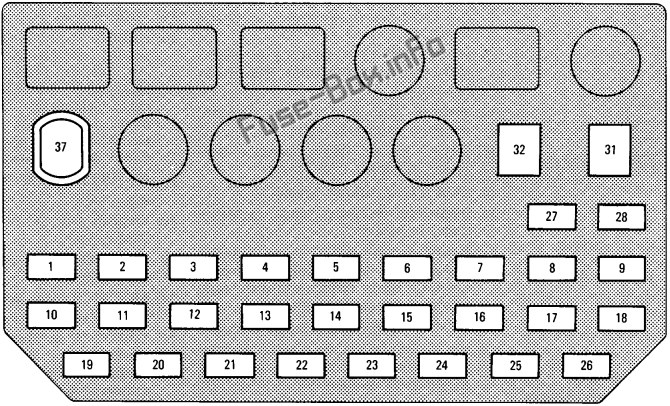

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | NS | 7.5A | Başlangıç sistemi |
| 2 | IGN | 7.5A | Şarj sistemi, boşaltma uyarı ışığı, emisy10 k10trol sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi |
| 3 | OBD | 7.5A | Yerleşik teşhis sistemi |
| 4 | SİS | 20A | Ön sis farları |
| 5 | T/M ACC | 7.5A | Otomatik şanzıman vites değiştirme göstergesi |
| 6 | SIRA | 15A | Arka lambalar, park lambaları, yan işaret lambaları, plaka lambaları, gösterge paneli lambaları |
| 7 | TEHLİKE BORUSU | 15A | Acil dönüş sinyalleri, kornalar, dönüş sinyalleri |
| 8 | KAFA (SOL) | 15A | ABD: Sol far |
| 8 | KAFA (SOL-SOL WR) | 10 A | Kanada: sol far |
| 9 | KAFA (DR) | 15A | ABD: Sağ far |
| 9 | KAFA (SAĞ-SOL) | 10 A | Kanada: sağ far |
| 10 | MOTOR | 7.5A | Şarj sistemi, emisy10 k10trol sistemi |
| 11 | RADYO | 7.5A | Radyo, kaset çalar, kompakt disk oynatıcı |
| 12 | ST-A | 7.5A | Başlangıç sistemi |
| 13 | DUR | 20A | Stop lambaları, kilitlenme önleyici fren sistemi |
| 14 | KUBBE | 15A | İç aydınlatma, bagaj aydınlatması, saat, kapı açık uyarı lambası, radyo, kaset çalar, CD çalar |
| 15 | BOŞLUK | 15A | Arka cam buğu çözücü |
| 16 | ECU-B | 15A | Kilitlenme önleyici fren sistemi, elektr10ik k10trollü otomatik şanzıman sistemi |
| 17 | SİGARA | 15A | Çakmak, dijital saat göstergesi, elektrikli aynalar, hırsızlık önleme sistemi, SRS hava yastığı sistemi, otomatik şanzıman kilit sistemi |
| 18 | EFI | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 19 | TUR | 7.5A | yanıp sönen |
| 20 | GÖSTERGE | 10 A | Göstergeler ve sayaçlar, servis hatırlatma göstergeleri ve kornalar (boşaltma ve kapı açık uyarı lambaları hariç), yedek ışıklar, otomatik şanzıman overdrive sistemi, arka cam buğu çözücü, elektrikli arka sunroof, elektrikli camlar, elektrikli kapı kilitleme sistemi |
| 21 | SİLECEK | 30A | Ön cam silecekleri ve yıkayıcı |
| 22 | MOTOR | 15A | Otomatik motor yağı besleme sistemi |
| 23 | RR SİLECEĞİ | 15A | Arka cam sileceği ve yıkayıcı |
| 24 | AC | 15A | Klima soğutma sistemi, soğutucu |
| 25 | ECU-IG | 15A | Hız sabitleme sistemi, elektr10ik k10trollü otomatik şanzıman sistemi, kilitlenme önleyici fren sistemi, hırsızlık önleme sistemi |
| 26 | FR-YIKAMA | 10 A | yıkama motoru |
| 27 | KAFA (SOL-UPR) | 10 A | Kanada: sol far |
| 28 | KAFA (SAĞ-UPR) | 10 A | Kanada: sağ far |
| 31 | KAPI | 30A | Elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi |
| 32 | GÜÇLÜ | 30A | Elektrikli arka sunroof, elektrikli camlar |
| 37 | FR-HTR | 40A devre kesici | Klima k10trol sistemi (Devre kesici) |
Motor bölmesi sigorta kutusu

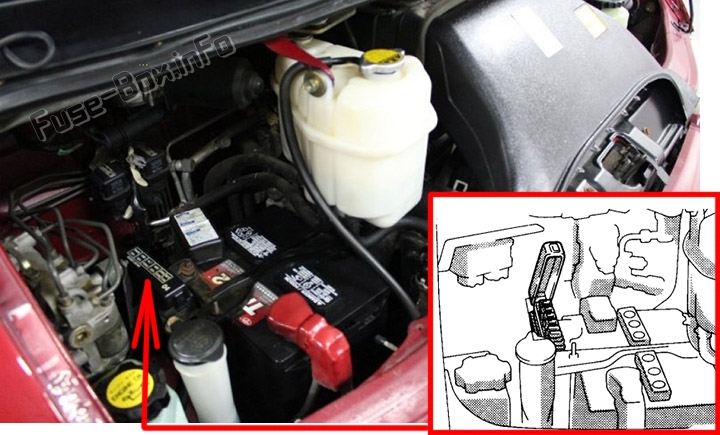

Sigorta kutusu konumu
Sigorta kutusu akünün yanında bulunur.

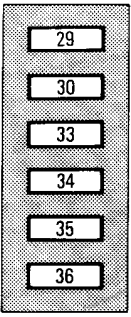

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 29 | ALT-S | 7.5A | Şarj sistemi |
| 30 | AM2 | 20A | Şarj sistemi, deşarj gösterge ışığı, emisy10 k10trol sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 33 | karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| 34 | HER ŞEY | 100A | Sigortalar “ABS”, “AM1”, “STOP”, “DEFOG”, “SİS”, “ECU-B”, “KUYRUK”, “A/C” ve “RR A/C” ve “FR-HTR” devresi kırıcı |
| 35 | AM1 | 50A | “MOTOR”, “GAUGE”, “TRANSFER”, “AV DİNGİL”, “ECU-IG”, “A/C”, “RADYO”, “SİG”, “ST”, “GÜÇ” ve KAPI sigortaları |
| 36 | MÜDÜR | 50A | Eriyebilirler “TEHLİKE BORUSU”, “KUBBE”, “KAFA (SOL)”, “KAFA (SAĞ)” ve “EFI” |
