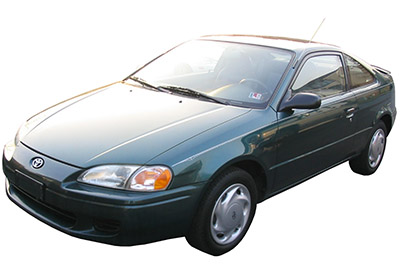

Bu yazıda, 1995’ten 1999’a kadar üretilen ikinci nesil Toyota Paseo’yu (L50) ele alıyoruz. Burada
İçindekiler
Toyota Paseo 1995-1999 Sigorta Düzeni
İç sigorta kutusu

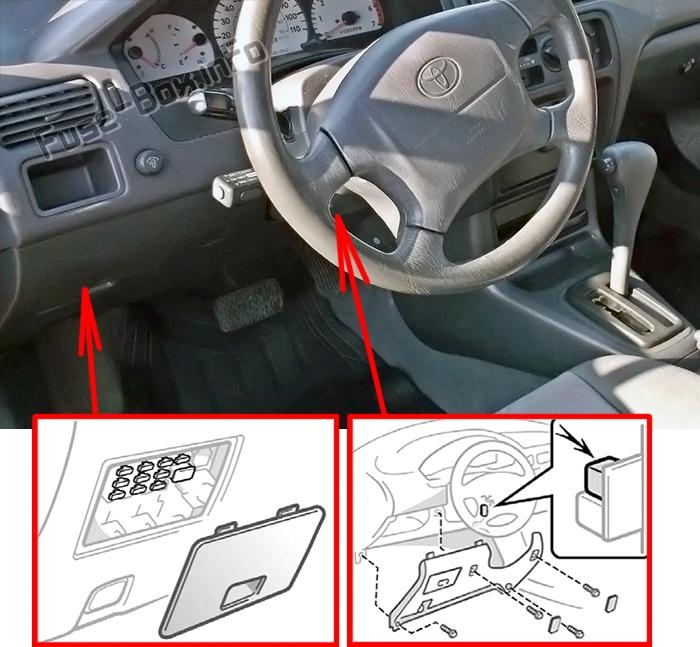

Sigorta kutusu konumu
Soldaki kapağın arkasında ve direksiy10 simidinin altında bulunur. Sağ taraftaki brakette de 1 sigorta vardır ve buna erişmek için direksiy10 simidinin altındaki panel çıkarılmalıdır.

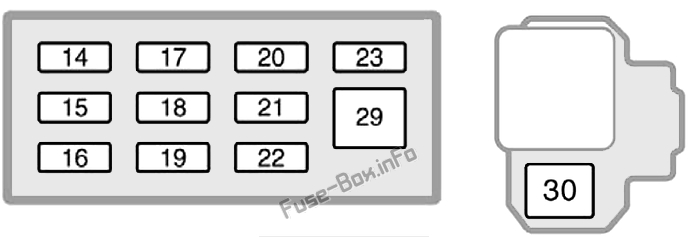

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 14 | DUR | 10 A | Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, vites kilidi k10trol sistemi |
| 15 | AC | 10 A | Klima sistemi |
| 16 | SIRA | 15A | Arka lambalar, park lambaları, plaka lambaları, gösterge paneli lambaları, acil durum dönüş sinyalleri, klima sistemi, arka cam buğu çözücü, araç ses sistemi, çakmak, saat |
| 17 | GÖSTERGE | 10 A | Gösterge ve sayaçlar, bakım hatırlatma göstergeleri ve sesli uyarı lambaları (boşaltma ve kapı açık uyarı lambaları hariç), geri vites lambaları, arka cam buğu çözücü, gündüz yanan ışık sistemi |
| 18 | TUR | 7.5A | 1995-1997: Dönüş sinyalleri, acil durum dönüş sinyalleri; 1998-1999: Dönüş sinyalleri |
| 19 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı |
| 20 | ECU-IG | 5A | Kilitlenme önleyici fren sistemi, klima sistemi, vites kilidi k10trol sistemi |
| 21 | SİG&RADYO | 15A | Çakmak, araç ses sistemi, saat, hırsızlık önleme sistemi, vites kilidi k10trol sistemi |
| 22 | IGN | 5A | Şarj sistemi, boşaltma uyarı ışığı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri |
| 23 | ECU-B | 5A | SRS hava yastığı uyarı lambası, emniyet kemeri ön gergileri, gündüz yanan ışık sistemi |
| 29 | BESLEDİ | 30A/40A | Arka cam buğu çözücü |
| 30 | REP | 30A | Elektrikli camlar, elektrikli kapı kilitleme sistemi |
Motor bölmesi sigorta kutuları

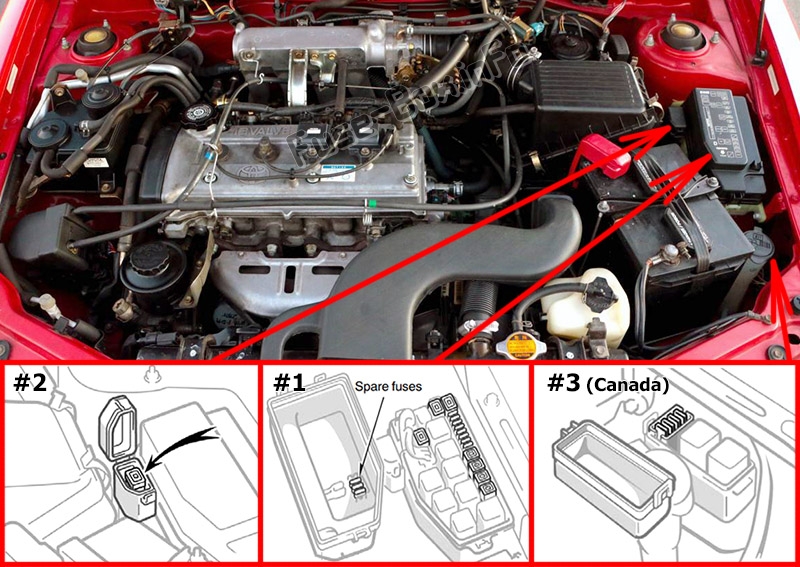

Sigorta kutusu konumu
Akünün yanında iki veya üç sigorta kutusu vardır.

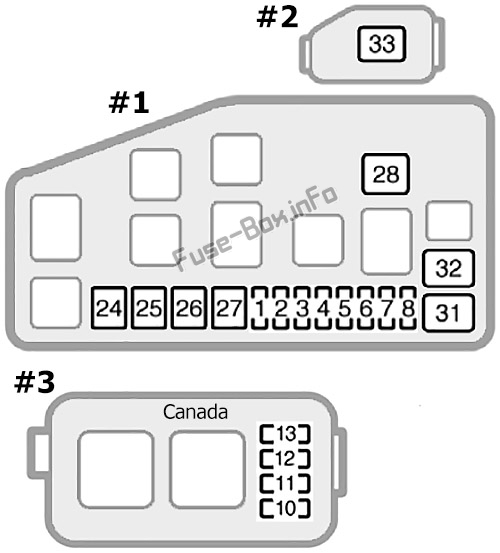

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | |
|---|---|---|---|
| 1 | KAFA (SOL) | 10 A | ABD: Far sol |
| 1 | DRL | 5A | Kanada: gündüz yanan ışık sistemi |
| 2 | KAFA (DR) | 10 A | ABD: Sağ far |
| 3 | AM2 | 15A | Ateşleme sistemi, şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri, çalıştırma sistemi |
| 4 | TEHLİKE BORUSU | 15A | 1995-1997: Kornalar, göstergeler, acil durum göstergeleri, hırsızlık önleme sistemi; 1998-1999: Kornalar, acil durum göstergeleri, hırsızlık önleme sistemi |
| 5 | EFI | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | KUBBE | 10 A | Kişisel aydınlatma, kapı açık ikaz ışığı, saat, araç ses sistemi, hırsızlık önleme sistemi, gündüz yanan ışık sistemi |
| 7 | OBD-II | 7.5A | Yerleşik teşhis sistemi |
| 8 | ALT-S | 5A | Şarj sistemi |
| 10 | KAFA (SAĞ-SOL) | 10 A | Kanada: Sağ far (kısa huzme) |
| 11 | KAFA (SOL-SOL) | 10 A | Kanada: Sol far (kısa huzme) |
| 12 | KAFA (SAĞ-UPR) | 10 A | Kanada: Sağ far (uzun far) |
| 13 | KAFA (SOL-UPR) | 10 A | Kanada: Sol far (uzun far) |
| 24 | CDS FANI | 30A | Elektrikli soğutma fanı |
| 25 | RAD FANI | 30A | Elektrikli soğutma fanı |
| 26 | SU ISITICI | 40A | Klima sistemi, “A/C” sigortası |
| 27 | SÜRMEK | 30A | Kanada : Sigortalar «HEAD RH (Düşük)», «HEAD LH (Lo)», «HEAD RH (Yüksek)» ve «HEAD LH (Yüksek)» |
| 28 | MÜDÜR | 30A | Başlangıç sistemi |
| 31 | karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| 32 | AM1 | 40A/50A | Sigortalar “DEF”, “SİLECEK”, “GAUGE”, “ECU-IG”, “DÖNÜŞ”, “IGN”, “CİG&RADYO” ve “PWR” |
| 33 | HER ŞEY | 100A | “ABS”, “DUR”, “KUYRUK”, “ECU-B”, “DEF”, “AM1”, “SİLECEK”, “GÖSTERGE”, “ECU-IG”, “DÖNÜŞ”, “IGN” ve ” Eriyebilirler PWR” |
