Bu yazıda, 1999’dan 2007’ye kadar üretilen üçüncü nesil Toyota MR2’yi (W30) ele alıyoruz. Burada
İçindekiler
Tasarruf seçenekleri Toyota MR2 Spyder / MR-S 1999-2007
Sigorta kutusu konumu

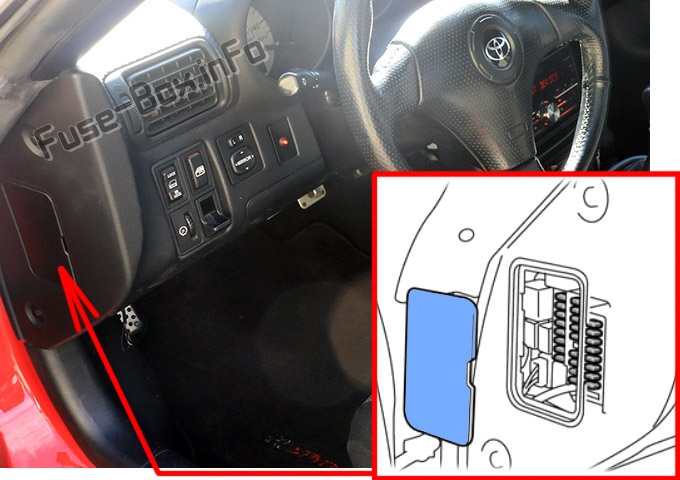

Yolcu bölmesi
Ön panelin sol tarafındaki kapağın arkasında bulunur.

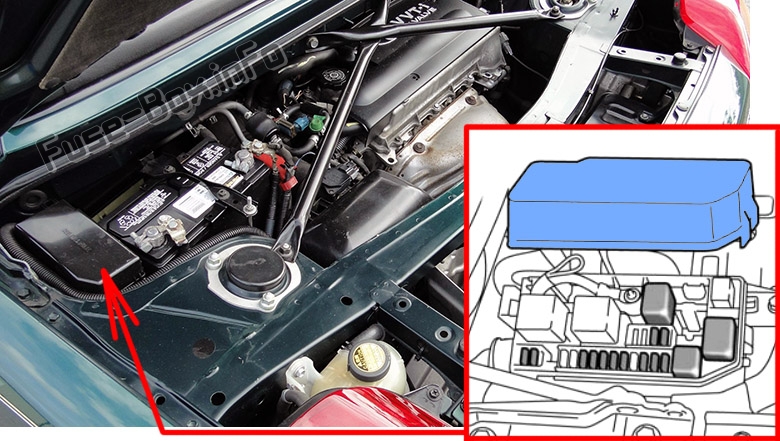

Makine bölümü
Sigorta kutusu akünün yanında bulunur.

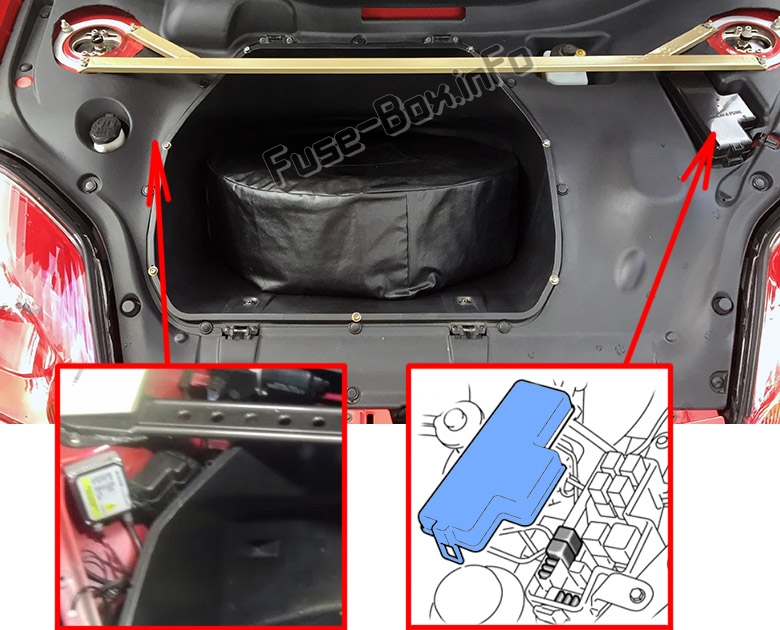

Ön bölme
Biri bagajın sağında, diğeri bagaj astarının altında olmak üzere iki sigorta bloğu vardır.
Sigorta kutusu şemaları

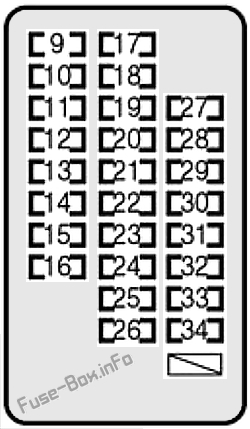

İç sigorta kutusu
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 9 | Yıkayıcı | 10 A | Ön cam sileceği ve yıkayıcı |
| 10 | DESTEK | 10 A | Klima sistemi |
| 11 | SİLECEK | 20A | Ön cam sileceği ve yıkayıcı |
| 12 | ECU-IG | 7.5A | Hidrolik direksiy10 sistemi, kilitlenme önleyici fren sistemi |
| 13 | FAN-IG | 7.5A | Elektrikli soğutma fanları |
| 14 | TUR | 7.5A | Flaşörler, acil flaşörler |
| 15 | GÖSTERGE | 7.5A | Elektrikli cam sistemi, göstergeler ve sayaçlar, geri vites lambaları, şarj sistemi, arka cam buğu çözücü sistemi |
| 16 | SRS | 7.5A | SRS hava yastığı sistemi |
| 17 | BESLEDİ | 25A | Arka cam buğu çözücü sistemi |
| 18 | OBD | 7.5A | Yerleşik teşhis sistemi |
| 19 | AM1 | 7.5A | Sigortalar “GAUGE”, “ACC”, “DÖNÜŞ”, “ECU-IG”, “SİLECEK”, “YIKAMA”, “SRS”, “HTR 10A”, “FAN-IG” |
| 20 | CAC | 25A | Sigortalar “RADIO2”, “CİG” |
| 21 | KAPI | 15A | Elektrikli kapı kilitleme sistemi |
| 22 | FR BROUILLARD | 15A | Ön sis lambası |
| 23 | DUR | 15A | Fren lambaları, yükseğe m10te edilmiş fren lambası, sıralı manuel şanzıman sistemi |
| 24 | SIRA | 20A | Fusibles “KUYRUK2”, “PANEL” |
| 25 | DP/W | 20A | Elektrikli pencere sistemi |
| 26 | PP / B | 20A | Elektrikli pencere sistemi |
| 27 | RADYO1 | 15A | Elektrik anteni, radyo |
| 28 | KUBBE | 10 A | Saat |
| 29 | ECU-B | 10 A | Gündüz yanan ışık sistemi, göstergeler ve sayaçlar |
| 30 | KUYRUK2 | 10 A | Arka lambalar, park lambaları, plaka lambaları, göstergeler ve hızölçerler |
| 31 | İŞARET | 7.5A | Saat, aydınlatmalar |
| 32 | RADYO2 | 7.5A | Göstergeler ve sayaçlar, dış ayna sistemi, saat |
| 33 | SİGARA | 15A | çakmak |
| 34 | I/UP | 7.5A | Motor rölanti sistemi |

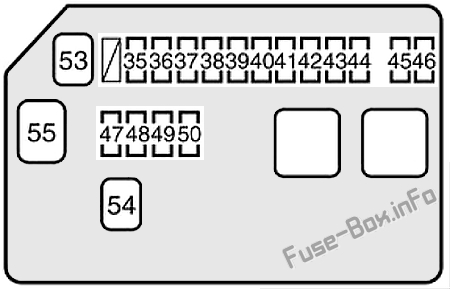

Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 35 | ALT-S | 7.5A | Şarj sistemi |
| 36 | ECU-B1 | 25A | Eriyebilirler “ECU-B”, “DOME” |
| 37 | İYS-B | 10 A | 1999-2001: kullanılmıyor; 2002-2007: Sıralı manuel şanzıman sistemi |
| 38 | korna | 10 A | korna çalmak |
| 39 | DOYGUNLUK | 15A | Flaşörler, acil flaşörler |
| 40 | AM2 | 15A | Marş sistemi, Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi |
| 41 | IG2 | 15A | Ateşleme Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 42 | EFI1 | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Motor İmmobilizer Sistemi |
| 43 | ETCS | 15A | 1999-2001: kullanılmıyor; 2002-2007: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 44 | Hidrolik 1im | 30A | 1999-2001: kullanılmıyor; 2002-2007: Sıralı manuel şanzıman sistemi |
| 45 | İL .1 | 7.5A | 1999-2002: Gündüz yanan ışık sistemi |
| 45 | KAFA SAĞ SOL | 10 A | 2003-2007: Sağ far (kısa huzme) |
| 46 | İL .2 | 20A | 1999-2002 : Fusibles “KAFA SAĞ SOL”, “KAFA SAĞ SOL”, “KAFA SAĞ SOL”, “KAFA SAĞ UPR” |
| 46 | KAFA SAĞ SOL | 10 A | 2003-2007: Sol far (kısa huzme) |
| 47 | EFI2 | 7.5A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 48 | NS | 7.5A | Başlangıç sistemi |
| 49 | CMS-IG | 10 A | 1999-2001: kullanılmıyor; 2002-2007: Sıralı manuel şanzıman sistemi |
| 50 | İL .1 | 7.5A | 1999-2002: Kullanılmıyor; 2003-2007: Gündüz yanan ışık sistemi |
| 53 | MÜDÜR | 40A | 1999-2002: Çalıştırma sistemi, “DRL”, “DRL NO.2” sigortaları; 2003-2007: Çalıştırma sistemi, “DRL NO.1”, “HEAD LH LWR”, “HEAD RH LWR” sigortaları |
| 54 | DESTEK | 40A | Klima sistemi |
| 55 | HER ŞEY | 100A | “AM1”, “DP/W”, “PP/W”, “DOOR”, “STOP”, “EHPS”, “DEF”, “KUYRUK1”, “OBD”, “HTR 40A” |

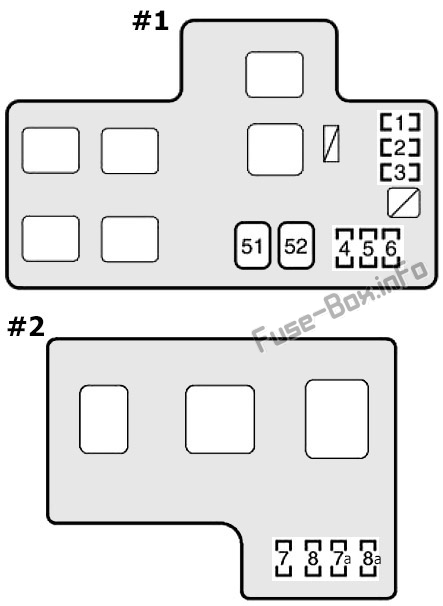

Bagaj bölmesi sigorta kutuları
Bagajda sigorta tahsisi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | – | 30A | Yedek sigorta |
| 2 | – | 15A | Yedek sigorta |
| 3 | – | 20A | Yedek sigorta |
| 4 | RDI FANI | 30A | Elektrikli soğutma fanları |
| 5 | ABS1 | 20A/30A | Kilitlenmeyi Önleyici Fren Sistemi (1999-2002 – 20A; 2003-2007 – 30A) |
| 6 | CDS FANI | 30A | Elektrikli soğutma fanları |
| 7 | BAŞ SOL YUKARI | 10 A | Sol far (uzun far) |
| 8 | BAŞ SAĞ YUKARI | 10 A | Sağ far (uzun far) |
| 7a | KAFA SAĞ SOL | 10 A | 1999-2002: Sol far (kısa huzme); 2003-2007: Kullanılmıyor |
| 8a | KAFA SAĞ SOL | 10 A | 1999-2002: Sağ far (kısa huzme); 2003-2007: Kullanılmıyor |
| 51 | ABS2 | 40A/50A | Kilitlenmeyi Önleyici Fren Sistemi (1999-2002 – 40A; 2003-2007 – 50A) |
| 52 | EHPS | 50A | Hidrolik direksiy10 sistemi |
