Toyota Matrix 2009-2014 sigorta düzeni
İç sigorta kutusu

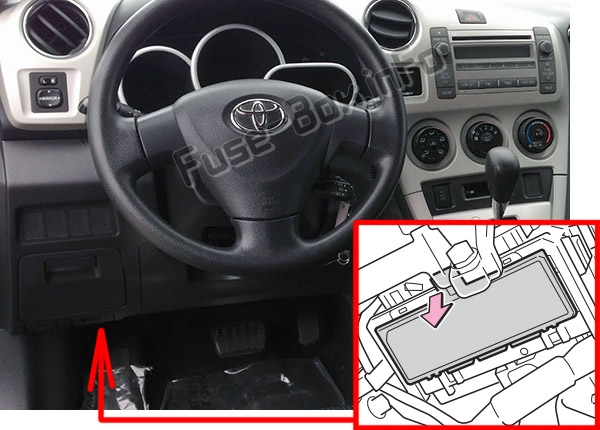

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kaputun altında bulunur.

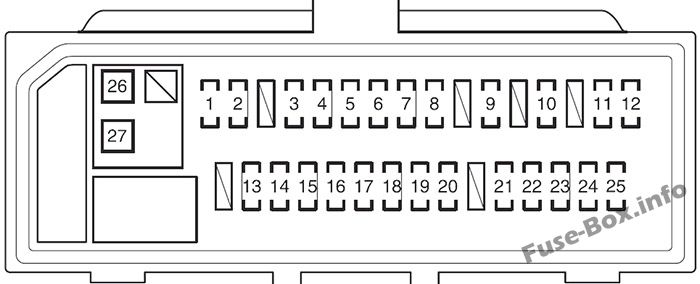

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | SIRA | 10 | Park lambaları, arka lambalar, plaka lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, gösterge paneli lambaları |
| 2 | İŞARET | 7.5 | Işık anahtarı |
| 3 | PORTE FR | 20 | Elektrikli camlar |
| 4 | RL KAPI | 20 | Elektrikli camlar |
| 5 | sağ kapı | 20 | Elektrikli camlar |
| 6 | SUNROOF | 20 | Ay çatısı |
| 7 | SİGARA | 15 | Çakmak, elektrik prizi |
| 8 | CAC | 7.5 | Dış aynalar, ses sistemi, ana gövde ECU, saat, vites kilidi k10trol sistemi |
| 9 | I/P | 7.5 | devre yok |
| 10 | GÜÇ ÇIKIŞI | 15 | devre yok |
| 11 | IGN | 7.5 | SRS Hava Yastığı Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi |
| 12 | METRE | 7.5 | Gösterge ve metre |
| 13 | HTR-IG | 10 | Klima sistemi, arka cam buğu çözücü |
| 14 | SİLECEK | 25 | Ön cam silecekleri |
| 15 | CAM SİLECEĞİ | 15 | Arka cam sileceği |
| 16 | Yıkayıcı | 15 | Ön cam yıkayıcı |
| 17 | ECU-IG NO. 1 | 10 | Ana Gövde ECU, Elektrik Hidrolik Direksiy10, Elektrikli Soğutma Fanı(ları), Vites Kilidi K10trol Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Yakıt Enjeksiy10 Sistemi lastik basınç uyarısı, araç stabilite k10trol sistemi |
| 18 | ECU-IG NO. 2 | 10 | Geri vites lambaları, şarj sistemi, arka cam buğu çözücü |
| 19 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 20 | DUR | 10 | Fren Lambaları, Yüksek Fren Lambası Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Vites Kilidi K10trol Sistemi |
| 21 | KAPI | 25 | Elektrikli kapı kilitleme sistemi |
| 22 | ACC-B | 25 | CİG, ACC |
| 24 | 4×4 | 7.5 | Dört tekerlekten çekiş sistemi |
| 25 | AM1 | 7.5 | Marş sistemi, vites kilidi k10trol sistemi, ACC, CIG |
| 26 | BESLEDİ | 30 | Arka Cam Buğu Çözücü, MIR HTR, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 27 | GÜÇLÜ | 30 | Elektrikli camlar |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu

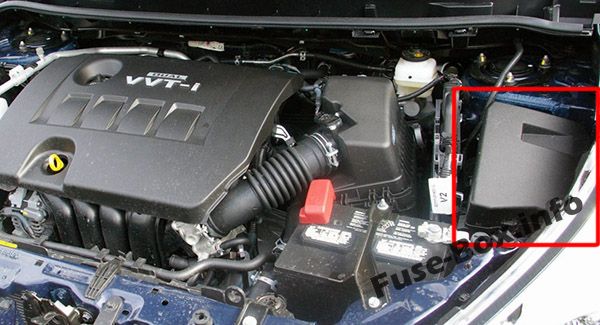

Motor bölmesinde bulunur (sol taraf).

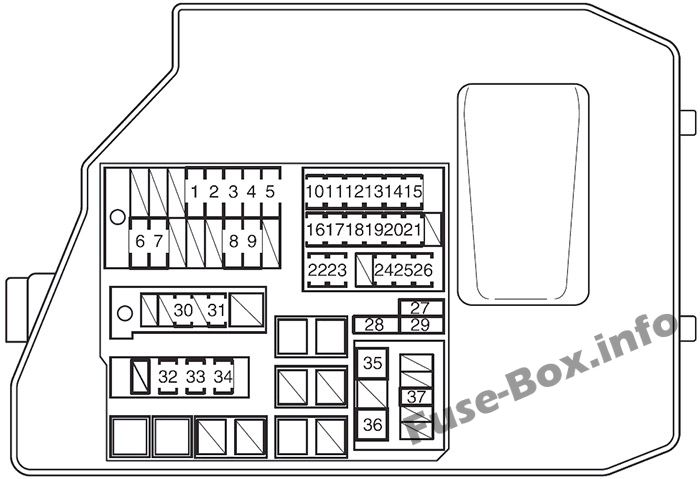

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | CDS FANI | 30 | Elektrikli soğutma fanları |
| 2 | RDI FANI | 40 | Elektrikli soğutma fanları |
| 3 | ABS NO 3 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 4 | ABS NO.1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 5 | DESTEK | 50 | Klima sistemi |
| 6 | HER ŞEY | 120 | Şarj sistemi, RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, İNVERTER, HTR, HTR ALT NO. 1, HTR ALT NO. 3. ACC, CİG, SAYAÇ, IGN, ECU-IG NO. 2, HTRIG, SİLECEK, RR SİLECEK, YIKAMA, ECU-IG NO. 1, AM1, 4WD, KAPI, DUR, ÖN KAPI, GÜÇ KAYNAĞI, RR KAPI, RL KAPI, OBD, ACC-B, FR SİS, AÇILIR TAVAN, DEF, MIR HTR, KUYRUK, PANEL |
| 7 | EPS | 60 | Elektrikli hidrolik direksiy10 |
| 8 | PI | 50 | ANA EFI, KORNA, IG2 |
| 9 | H-LP MÜDÜR | 50 | H-LP SAĞ DÜŞÜK, H-LP RH DÜŞÜK, H-LP SOL YÜKSEK, H-LP RH YÜKSEK |
| 10 | EFI NO 2 | 10 | Emisy10 k10trol sistemi |
| 11 | EFI NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 12 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 13 | H-LP LH HI | 10 | Sol far (uzun far) |
| 14 | H-LP RH LO | 10 | Sağ far (kısa huzme), ön sis farları |
| 15 | H-LP LH LO | 10 | Sol far (kısa huzme) |
| 16 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | DÖNÜŞ HAZ | 10 | Flaşörler, acil flaşörler |
| 18 | ALT-S | 7.5 | Şarj sistemi |
| 19 | AM2 NO. 2 | 7.5 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | AM2 | 30 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | STRG KİLİT | 20 | devre yok |
| 22 | IG2 NO.2 | 7.5 | Başlangıç sistemi |
| 23 | ECU-B2 | 10 | Motor immobilizer sistemi |
| 24 | ECU-B | 10 | Ana gövde ECU, gösterge ve sayaçlar, gündüz yanan ışık sistemi, klima sistemi, kablosuz uzaktan kumanda |
| 25 | RAD NO 1 | 15 | Ses sistemi |
| 26 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, saat |
| 27 | KIYAMAMAK | 10 | Yedek sigorta |
| 28 | KIYAMAMAK | 30 | Yedek sigorta |
| 29 | KIYAMAMAK | 20 | Yedek sigorta |
| 30 | NUMARA | 30 | Ses sistemi |
| 31 | YARDIM | 10 | devre yok |
| 32 | ANA EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO. 1, EFI NO. 2 |
| 33 | korna | 10 | korna çalmak |
| 34 | IG2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi, IGN, METRE |
| 35 | HTR ALT NO. 1 | 30 | PTC ısıtıcı |
| 36 | HTR ALT NO. 3 | 30 | PTC ısıtıcı |
| 37 | PWR / İNVERTER ÇIKIŞI | 15 | AC İNVERTÖR |
