Toyota Matrix (E130; 2003-2008) Sigorta Kutusu Şeması

Bu yazıda 2002’den 2008’e kadar üretilen ilk nesil Toyota Matrix’i (E130) ele alıyoruz. Burada Toyota Matrix 2003, 2004, 2005, 2006, 2007 ve 2008’in sigorta kutularının şemalarını bulacaksınız, hakkında bilgi edinin. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigorta düzeni) öğrenin.

İçindekiler

Toyota Matrix 2003-2008 Sigorta Düzeni
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması

İçerik gizle

1 Toyota Matrix 2003-2008 Sigorta Düzeni

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması

Toyota Matrix 2003-2008 Sigorta Düzeni

Toyota Matrix’in çakmak (soket) sigortası # 28 “INV” (115V AC priz), # 29 “P / POINT” (arka k10solun muhafazasındaki soket) ve # 31 “CIG” ( gösterge panelindeki elektrik prizi) gösterge paneli sigorta kutusunda.

İç sigorta kutusu

Sigorta kutusu konumu

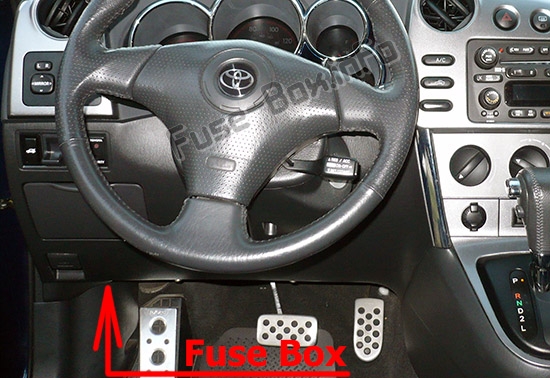

Sigorta kutusu, ön panelin altında (sol taraf), kaputun altında bulunur. Sigortaların yolcu bölmesindeki yeri: Toyota Matrix (E130; 2003-2009)

Sigorta kutusunun şeması

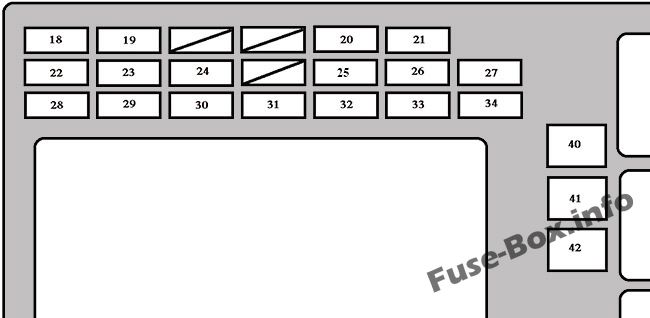

Pano sigorta kutusu şeması: Toyota Matrix (2003, 2004, 2005, 2006, 2007, 2008)

Yolcu bölmesindeki sigortaların atanması

Numara.	Soyadı	Amper	Tanım
18	SIRA	15	Arka lambalar, plaka lambaları, gösterge paneli lambaları, gösterge paneli lambaları, saat
19	OBD	7.5	Yerleşik teşhis sistemi
20	SİLECEK	25	Ön cam silecekleri
21	AM2	15	Şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, marş sistemi, SRS hava yastığı sistemi
22	DUR	15	Fren lambaları, yüksek fren lambalı kilitlenme önleyici fren sistemi, kilitleme k10trol sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, seyir k10trol sistemi
23	KAPI	25	Elektrikli kapı kilitleme sistemi, cam kapı açma anahtarı
24	AM1	25	Eriyebilir “CIG”
25	ECU-IG	10	Elektrikli soğutma fanı, kilitlenme önleyici fren sistemi, çekiş k10trol sistemi, araç stabilite k10trol sistemi, fren destek sistemi, vites kilidi k10trol sistemi, seyir k10trol sistemi
26	CAM SİLECEĞİ	15	Arka cam sileceği
27	AC	10	Klima sistemi
28	INV	15	Güç çıkışı (115 VAC)
29	P/NOKTA	15	Güç çıkışı (12 VDC / arka k10sol kutusunda)
30	ECU-B	10	Gündüz çalışan ışık sistemi
31	SİGARA	15	Elektrik prizi (ön panelde) veya çakmak, araç ses sistemi, saat, elektrikli ayna k10trolü, vites kilidi k10trol sistemi
32	GÖSTERGE	10	Göstergeler ve sayaçlar, klima sistemi, gündüz yanan ışık sistemi, şarj sistemi, otomatik parlama önleyici iç dikiz aynası, elektrikli camlar, seyir k10trol sistemi, arka cam buğu çözücü, yedek ışıklar, emniyet kemeri hatırlatma ışığı ön yolcu
33	Yıkayıcı	15	Ön cam yıkayıcı, arka cam yıkayıcı
34	M-HTR/ DEF I-UP	10	Motor k10trol sistemi
40	DESTEK	40	Klima sistemi
41	BESLEDİ	30	Arka cam buğu çözücü, “M-HTR / DEF I-UP” sigortası
42	GÜÇLÜ	30	Elektrikli camlar, elektrikli açılır tavan

Motor bölmesi sigorta kutusu

Sigorta kutusu konumu

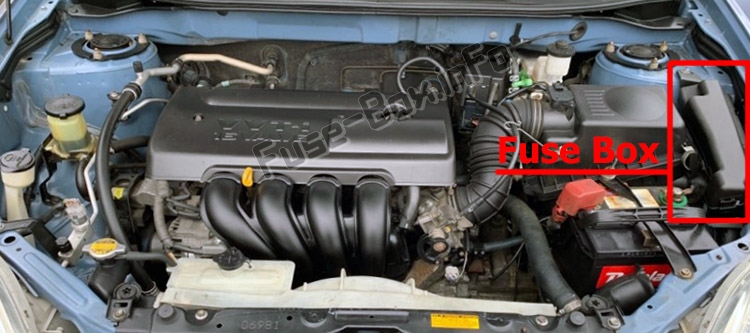

Sigorta kutusu motor bölmesinde bulunur (sol taraf) Sigortaların motor bölmesindeki yeri: Toyota Matrix (E130; 2003-2009)

Sigorta kutusunun şeması

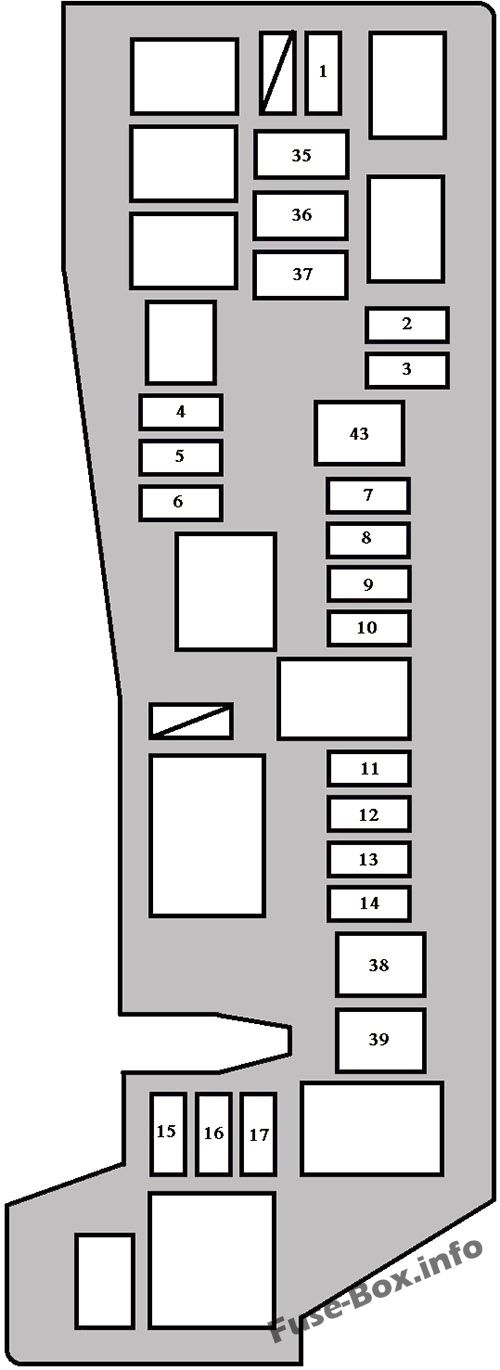

Kaputun altındaki sigorta kutusunun şeması: Toyota Matrix (2003, 2004, 2005, 2006, 2007, 2008)

Motor bölmesindeki sigorta yerleşimi

Numara.	Soyadı	Amper	Tanım
1	SİS	15	Ön sis farları
2	BAŞ SOL YUKARI	10	Sol far (uzun far)
3	BAŞ SAĞ YUKARI	10	Sağ far (uzun huzme), uzun huzme göstergesi
4	KIYAMAMAK	30	Yedek sigorta
5	KIYAMAMAK	15	Yedek sigorta
6	KIYAMAMAK	10	Yedek sigorta
7	ETCS	10	Elektr10ik gaz kelebeği k10trol sistemi
8	NUMARA	30	Araba ses sistemi
9	MÜDÜR	30	Marş sistemi, sigorta “AM2”
10	KUBBE	15	Araç ses sistemi, saat, kişisel ışık, iç aydınlatma, bagaj lambası, kapı açık uyarı lambası, kablosuz uzaktan kumanda sistemi
11	korna	10	korna çalmak
12	RİSK	10	Acil dönüş sinyalleri, dönüş sinyalleri
13	EFI	15	Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok portlu yakıt enjeksiy10 sistemi, emisy10 k10trol sistemi, “EFI” sigortası
14	ALT-S	5	Şarj sistemi
15	KAFA SAĞ SOL	10	Sol far (kısa huzme)
16	KAFA SAĞ SOL	10	Sağ far (kısa huzme)
17	EFI2	15	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi
35	ABS N°1	30	Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi
36	RDI FANI	30	Elektrikli soğutma fanı
37	ABS NO.2	40 (araç stabilite k10trol sistemi olmadan)	Kilitlenme önleyici fren sistemi
37	ABS NO.2	50 (araç stabilite k10trol sistemi ile)	Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi
38	ANA BAŞ	40	Sigortalar « BAŞ SAĞ SAĞ», « BAŞ SAĞ SAĞ», « BAŞ SAĞ SOL» ve « BAŞ SAĞ SOL»
39	HAVA POMPASI	50	Emisy10 k10trol sistemi
43	HER ŞEY	100	Sistem şarjı, «ABS NO.1», «ABS NO.2», «RDI FAN», «SİS», «HTR», «AM1», «GÜÇ», «KAPı», «ECU−B», « KUYRUK ”, “STOP”, “P/POINT”, “INV” ve “OBD” sigortaları
