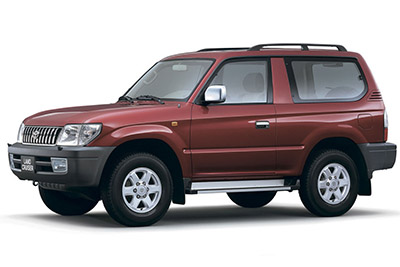

Bu yazıda, 1996’dan 2002’ye kadar üretilen ikinci nesil Toyota Land Cruiser Prado’yu (90 / J90) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Toyota Land Cruiser Prado 1996-2002

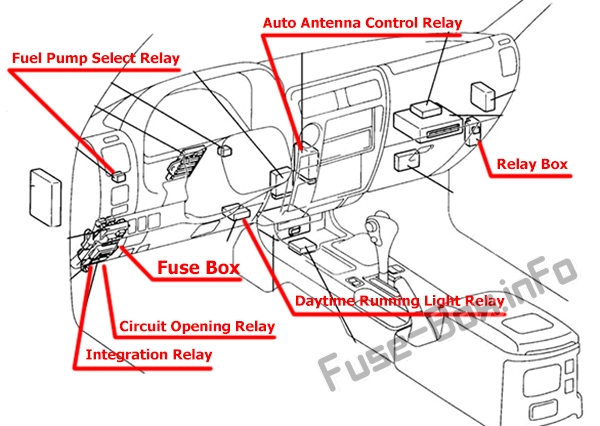

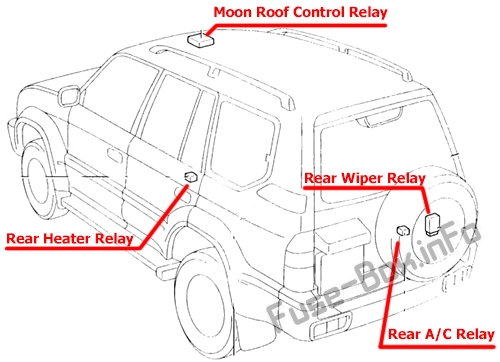

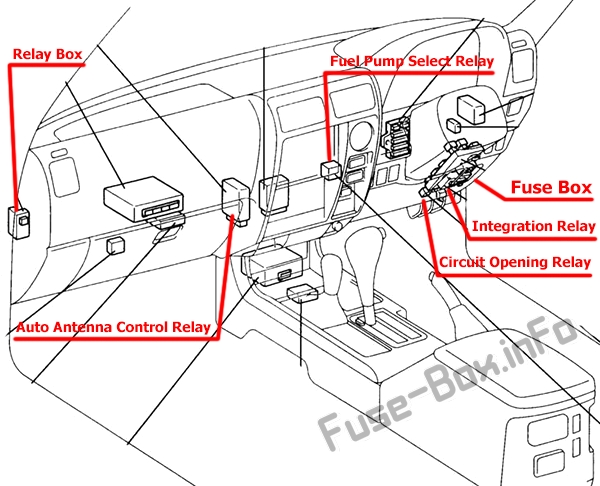

İç mekana genel bakış
İç sigorta kutusu

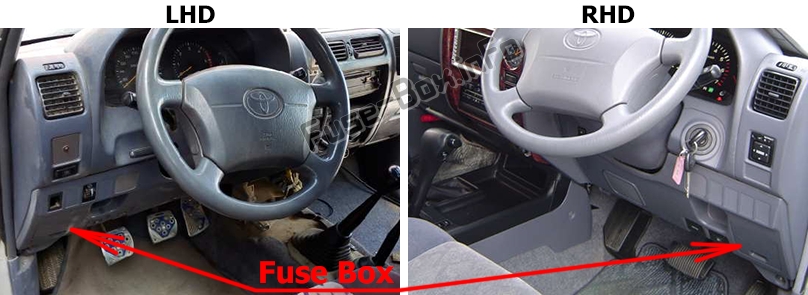

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

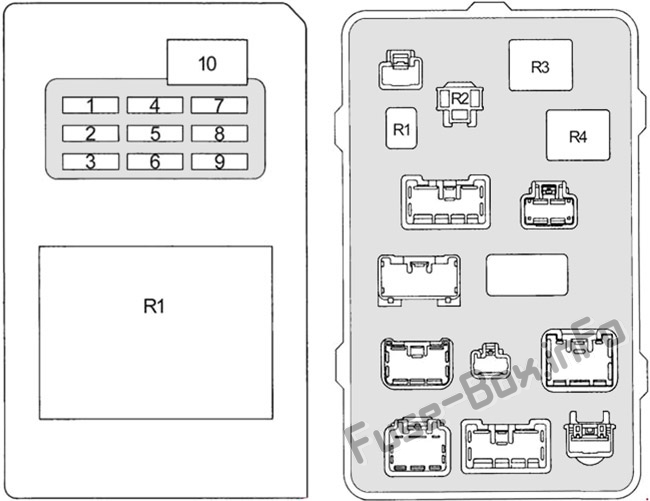

Sigorta kutusunun şeması (Tip 1)
Yolcu bölmesi sigorta kutusundaki (Tip 1) sigorta ve rölelerin tahsisi
| Numara. | Soyadı | Tanım | amplifikatör |
|---|---|---|---|
| 1 | MERKEZ | Koltuk ısıtıcısı | 15 |
| 2 | SİGARA | Çakmak, anten, radyo ve oynatıcı, hava yastığı sensör grubu, uzaktan kumandalı ayna anahtarı | 15 |
| 3 | ECU-B | Arka sis lambası, ABS ECU, kablosuz kapı kilidi ECU | 15 |
| 4 | FARK | 4WD k10trol ECU’su | 20 |
| 5 | TUR | Yanıp sönen ve tehlike uyarı ışığı | 10 |
| 6 | GÖSTERGE | Kombine hız göstergesi, geri vites lambası, alternatör, arka ısıtıcı rölesi, ABS uyarı lambası, hız sabitleyici uyarı lambası, aksesuar ölçer, 4WD k10trol ECU, “P” konum anahtarı, alt yakıt deposu göstergesi, boşaltma rölesi ” güç kaynağı, buğu çözücü rölesi, arka cam buğu çözücü düğmesi, emniyet kemeri uyarı lambası, kapı iç aydınlatma lambası, nötr çalıştırma düğmesi | 10 |
| 7 | ECU-IG | Anten, ABS ECU, Hız Sabitleyici ECU, Vinç Kumanda ve K10trol Anahtarı, Ayna Isıtıcı Anahtarı, MIR HTR Rölesi | 15 |
| 8 | SİLECEK | Ön silecek ve yıkayıcı, arka silecek ve yıkayıcı | 20 |
| 9 | IGN | Hava yastığı sensör komplesi, EFI rölesi, şarj göstergesi, transp10der anahtar bilgisayarı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ön ısıtma regülatörü, karbüratör (3RZ-F) | 7.5 |
| 10 | GÜÇLÜ | Elektrikli koltuk, entegrasy10 rölesi (kapı kilidi), elektrikli camlar, elektrikli açılır tavan | 30 |
| R1 | Entegrasy10 rölesi | ||
| R1 | korna çalmak | ||
| R2 | Dönüş sinyali | ||
| R3 | Elektrik Rölesi | ||
| R4 | buğu çözücü |

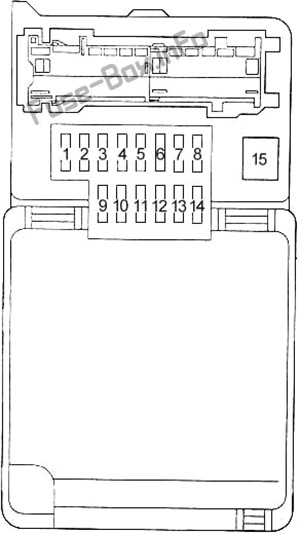

Sigorta kutusunun şeması (Tip 2)
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi (Tip 2)
| Numara. | Soyadı | Tanım | amplifikatör |
|---|---|---|---|
| 1 | CAC | Çakmak, radyo ve oynatıcı, saat, klima sistemi, hava yastığı sensör grubu, uzaktan kumandalı ayna anahtarı, emniyet kemeri | 15 |
| 2 | IGN | Hava yastığı sensör komplesi, EFI rölesi, şarj göstergesi, transp10der anahtar bilgisayarı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ön ısıtma regülatörü | 10 |
| 3 | SAAT | Saat | 10 |
| 4 | GÖSTERGE | Kombine hız göstergesi, geri vites lambası, alternatör, arka ısıtıcı rölesi, ABS uyarı lambası, hız sabitleyici uyarı lambası, aksesuar ölçer, 4WD k10trol ECU, “P” konum anahtarı, alt yakıt deposu göstergesi, boşaltma rölesi ” güç kaynağı, buğu çözücü rölesi, arka cam buğu çözücü düğmesi, emniyet kemeri uyarı lambası, kapı iç aydınlatma lambası, nötr çalıştırma düğmesi | 10 |
| 5 | S-HTR | Koltuk ısıtıcısı | 15 |
| 6 | KOR & HAZ | Acil durum flaşörleri, kornalar | 15 |
| 7 | FARK | 4WD k10trol ECU’su | 20 |
| 8 | ECU-B | Arka sis lambası, hız sabitleyici, kablosuz kapı kilidi ECU | 15 |
| 9 | NS | Başlangıç sistemi | 5 |
| 10 | SİLECEK | Ön silecek ve yıkayıcı, arka silecek ve yıkayıcı | 20 |
| 11 | DUR | Fren lambaları, yüksek m10teli fren lambası, vites kilidi k10trol sistemi, kilitlenme önleyici fren sistemi | 15 |
| 12 | ECU-IG | Kilitlenme önleyici fren sistemi, hız sabitleyici | 15 |
| 13 | BESLEDİ | Arka cam buğu çözücü | 15 |
| 14 | SIRA | Kuyruk lambası, plaka lambası, far seviye k10trolü, kapı iç aydınlatma lambası, gösterge lambası, gösterge paneli ve anahtar aydınlatması, gündüz farı rölesi | 10 |
| 15 | GÜÇLÜ | Elektrikli koltuk, entegrasy10 rölesi (kapı kilidi), elektrikli camlar, elektrikli açılır tavan | 30 |

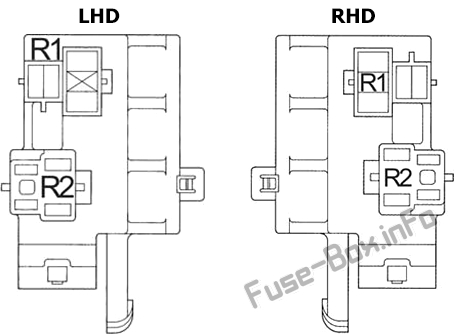

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | 5VZ-FE, 3RZ-FE yakıt alt tankı ile: Yakıt alt pompası zorlama hattı 1KZ-TE: Taşma valfi |
| R2 | – |

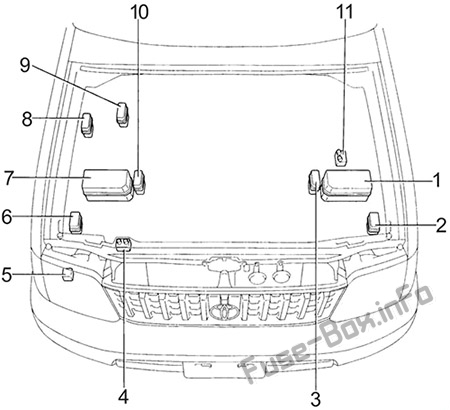

Motor bölmesine genel bakış
1) Sigorta kutusu (benzinli, LHD dizel)
2) Klima röle kutusu (benzinli, LHD dizel (çift A / C))
3) Ek röle kutusu (LHD dizel)
4) Vinç ana rölesi (dizel)
5) Far temizleyici Röle
6) Klima röle kutusu (RHD Dizel (Çift A / C))
7) Sigorta kutusu (RHD Dizel)
8) ABS rölesi (LHD)
9) ABS rölesi (RHD)
10) Röle kutusu (RHD Dizel)
11) Ana vinç röle (benzin)
Motor bölmesi sigorta kutusu

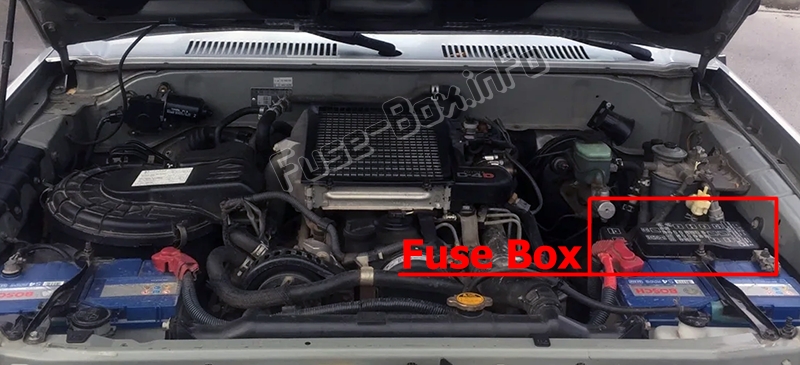

Sigorta kutusu konumu

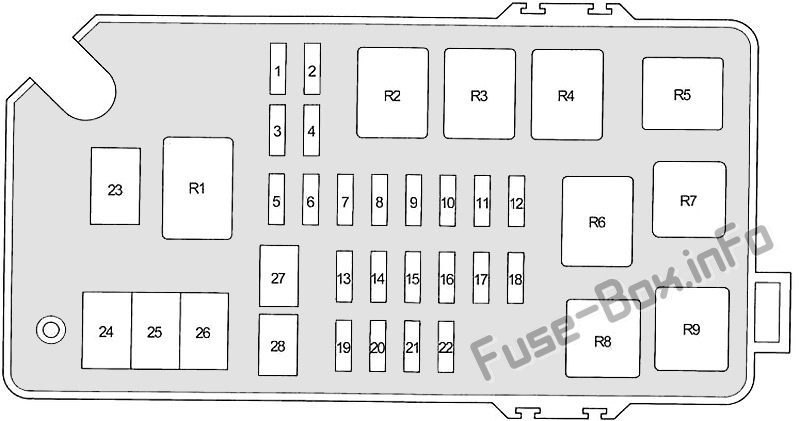

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | Tanım | amplifikatör |
|---|---|---|---|
| 1 | GÜÇ ÇIKIŞI (FR) | Satış noktaları | 20 |
| 2 | GÜÇ ÇIKIŞI (RR) | Satış noktaları | 20 |
| 3 | SİS | Sis farları | 15 |
| 4 | ME HTR | Isıtmalı dış aynalar | 15 |
| 5 | SIRA | Kuyruk lambası, plaka lambası, far seviye k10trolü, kapı iç aydınlatma lambası, gösterge lambası, gösterge paneli ve anahtar aydınlatması, gündüz farı rölesi | 10 |
| 5 | ETCS | Kilitlenme önleyici fren sistemi | 15 |
| 5 | GÜÇ HTR | Klima sistemi | 15 |
| 6 | O | Klima sistemi | 10 |
| 7 | KAFA (LO RH) | DRL ile: Sağ far (kısa huzme) | 10 |
| 8 | BAŞ (BA SOL) | DRL ile: Sol far (kısa huzme) | 10 |
| 9 | KAFA (DR) | Sağ far | 10 |
| 9 | KAFA (YÜKSEK SAĞ) | DRL ile: Sağ far (uzun far) | 10 |
| 10 | KAFA (SOL) | Sol far | 10 |
| 10 | KAFA (HI LH) | DRL ile: Sol far (uzun far) | 10 |
| 11 | PTC HTR | viskoz ısıtıcı | 10 |
| 12 | NS | Başlangıç sistemi | 7.5 |
| 13 | CDS FANI | Elektrikli soğutma fanı | 20 |
| 14 | BOŞLUK | Arka cam buğu çözücü | 15 |
| 15 | DUR | Fren lambaları, yüksek m10teli fren lambası, vites kilidi k10trol sistemi, kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi | 15 |
| 16 | RR HTR | Arka ısıtıcı | 10 |
| 16 | OBD II | Yerleşik teşhis sistemi | 7.5 |
| 17 | ALT-S | Şarj sistemi | 7.5 |
| 18 | VE R | Arka klima sistemi | 20 |
| 19 | KUBBE | İç aydınlatma, kişisel aydınlatma, bagaj odası aydınlatması, saat, ses sistemi, kilometre sayacı, anten, kapı açık göstergesi, entegrasy10 rölesi | 10 |
| 20 | RADYO N° 2 | Ses sistemi | 15 |
| 21 | TEHLİKE BORUSU | Acil durum flaşörleri, kornalar | 15 |
| 22 | EFI | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi | 15 |
| 22 | DPE | 1KZ-TE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi | 15 |
| 23 | karın kasları | Kilitlenme önleyici fren sistemi | 60 |
| 23 | karın kasları | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi | 100 |
| 24 | SU ISITICI | Klima sistemi | 60 |
| 25 | PARILTI | Dizel: motor ön ısıtma sistemi | 80 |
| 26 | HER ŞEY | Geri Bildirim Ver Daha fazla bilgi, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”, “ABS” | 100 |
| 26 | HER ŞEY | 1KZ-T, 3L : Arıza durumu, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1” | 80 |
| 27 | AM1 | K10tak anahtarı, marş sistemi, far yıkama rölesi, yakıt ısıtıcısı, “ECU-B”, “GAUGE” “POWER” | 50 |
| 28 | AM2 | K10tak anahtarı, diyot (buji), ateşleyici, ateşleme bobini ve dağıtıcı (karbüratör), “IGN” | 30 |
| R1 | Varyatör (LHD Avrupa) | ||
| R2 | 5VZ-FE, 3RZ-FE: EFI 1KZ-TE: ECD |
||
| R3 | Isıtmalı dış aynalar (MIR HTR) | ||
| R4 | Arka cam buğu çözücü (DEFOG) | ||
| R5 | Güç çıkışları (PWR OUTLET) | ||
| R6 | Arka lambalar | ||
| R7 | Marş (Benzin (ST)) | ||
| R8 | Deniz Feneri (BAŞ) | ||
| R9 | Su ısıtıcı |

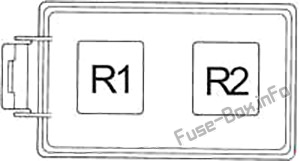

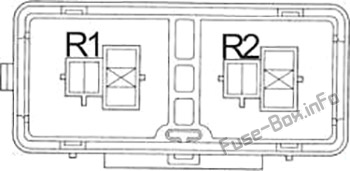

Klima röle kutusu (çift klima)
| Numara. | Röle |
|---|---|
| R1 | Klima kompresörü kavraması (MG CLT) |
| R2 | Elektrikli soğutma fanı (CDS FAN) |
Ek röle kutusu (Dizel)
| Numara. | Röle |
|---|---|
| R1 | Marş (ST) |
| R2 | Ön ısıtma sistemi (SUB GLW) |

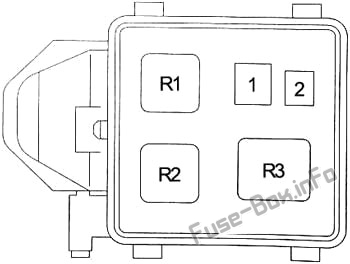

ABS röle kutusu
| Numara. | Soyadı | Tanım | amplifikatör |
|---|---|---|---|
| 1 | karın kasları | Kilitlenme önleyici fren sistemi | 60 |
| 2 | karın kasları | Kilitlenme önleyici fren sistemi | 40 |
| R1 | Çekiş K10trol Sistemi (TRC) | ||
| R2 | Kilitlenmeyi Önleyici Fren Sistemi (ABS MTR) | ||
| R3 | Kilitlenmeyi Önleyici Fren Sistemi (ABS SOL) |
