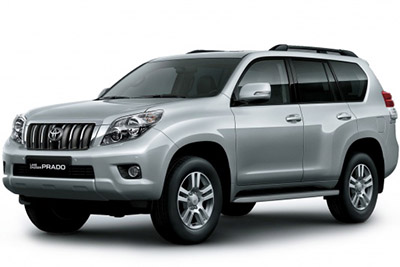

Bu yazıda, 2009’dan günümüze kadar mevcut olan dördüncü nesil Toyota Land Cruiser Prado’yu (150 / J150) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Toyota Land Cruiser Prado 2010-2018
İç sigorta kutusu

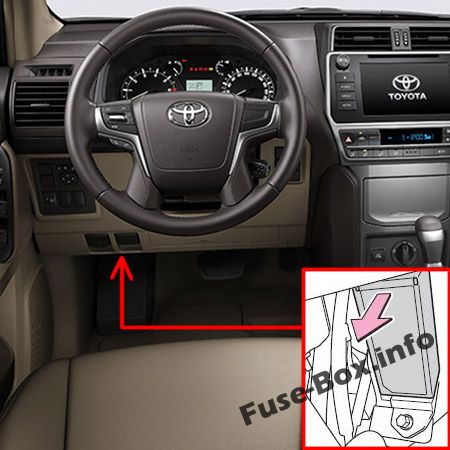

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kaputun altında bulunur.

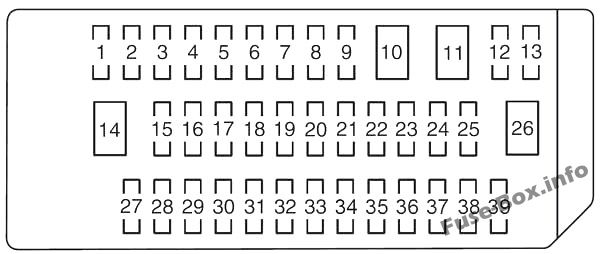

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | P / ÇIKIŞ | 15 | Fiş |
| 2 | CAC | 7.5 | Dış ayna motoru, BODY ECU, klima sistemi, ses sistemi, navigasy10 sistemi, park yardım sistemi, sıralı anahtar, acil durum rölesi, DSS # 2 ECU, AT göstergesi, EFI ECU, vites kilidi ECU |
| 3 | BKUP LP | 10 | Geri vites lambaları, ses sistemi, çok işlevli ekran, DSS # 2 ECU, park yardım sensörü |
| 4 | BKUP ÇEKİCİ | 10 | çekme |
| 5 | AVS | 20 | Havalı süspansiy10 sistemi |
| 6 | KDSS | 10 | KDSS ECU |
| 7 | 4×4 | 20 | 4WD sistemi, arka diferansiyel kilidi |
| 8 | P / SİEGE FL | 30 | Ön elektrikli koltuk (sol) |
| 9 | G/L NO.2 | 25 | Kapı kilit motoru, cam kapı açacağı, BODY ECU |
| 10 | – | – | – |
| 11 | PSB | 30 | ECU PSB’si |
| 12 | GEÇMİŞ | 15 | Eğimli ve teleskopik direksiy10 |
| 13 | BROUILLARD FR | 15 | Ön sis farları |
| 14 | – | – | – |
| 15 | OBD | 7.5 | İndirilebilir İçerik 3 |
| 16 | AC | 7.5 | Klima sistemi |
| 17 | AM1 | 7.5 | – |
| 18 | RL KAPI | 25 | Elektrikli arka cam (sol) |
| 19 | – | – | – |
| 20 | ECU-IG NO.1 | 10 | Vites kilidi ECU, VSC ECU, direksiy10 sensörü, yalpalama oranı sensörü, sıralı anahtar, otomatik silecek ECU, geri vites rölesi, dış ayna ısıtıcısı, eğim ve teleskopik direksiy10, PSB ECU, DSS ECU #1, ön radar sensörü, ECU hidrolik direksiy10 |
| 21 | IG1 | 7.5 | Ön Dönüş Sinyali, Arka Dönüş Sinyali, Yan Dönüş Sinyali, Kilometre Dönüş Sinyali, Römork Işığı, ALT, VSC, C / C Anahtarı |
| 22 | ECU-IG NO.2 | 10 | Arka cam buğu çözücü, koltuk ısıtma düğmesi, geri vites rölesi, klima sistemi, EC aynası, BODY ECU, navigasy10 sistemi, DSS # 2 ECU, açılır tavan ECU, hız göstergesi anahtarı, park yardım sensörü, hız göstergesi aksesuarları, katlanır koltuk ECU, O / H IG , Dmodule, yağmur sensörü, havalı süspansiy10, P / SEAT IND |
| 23 | – | – | – |
| 24 | S/HTR FR | 20 | Koltuk ısıtıcısı |
| 25 | P / SİEGE FR | 30 | Ön elektrikli koltuk (sağ) |
| 26 | KAPI P | 30 | Elektrikli ön cam (yolcu tarafı) |
| 27 | KAPI | 10 | Elektrikli pencere |
| 28 | KAPI D | 25 | Elektrikli ön cam (sürücü tarafı) |
| 29 | PORTE AR | 25 | Elektrikli arka cam (sağ) |
| 30 | – | – | – |
| 31 | S / TOIT | 25 | Ay çatısı |
| 32 | TEC | 30 | Ön cam silecekleri ve yıkayıcı |
| 33 | Yıkayıcı | 20 | Ön cam silecekleri ve yıkayıcı, arka cam silecekleri ve yıkayıcı |
| 34 | – | – | – |
| 35 | SOĞUTMA | 10 | Soğutucu |
| 36 | IGN | 10 | EFI ECU, C / OPN RLY, VSC ECU, hava yastığı ECU, akıllı giriş ve çalıştırma sistemi, direksiy10 kilidi ECU |
| 37 | GÖSTERGE | 7.5 | Metre |
| 38 | İŞARET | 7.5 | Anahtar aydınlatması, torpido gözü aydınlatması, navigasy10 sistemi, müzik sistemi, klima sistemi, dış ayna anahtarı, katlanır koltuk anahtarı, çok işlevli ekran, P / SEATND, SHIFT, COOL BOX |
| 39 | SIRA | 10 | Ön pozisy10 lambaları, arka lambalar, plaka lambaları, çekme, ön sis lambaları |
Motor bölmesi sigorta kutusu

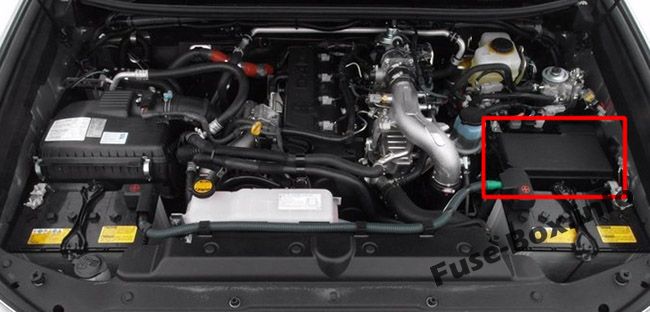

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

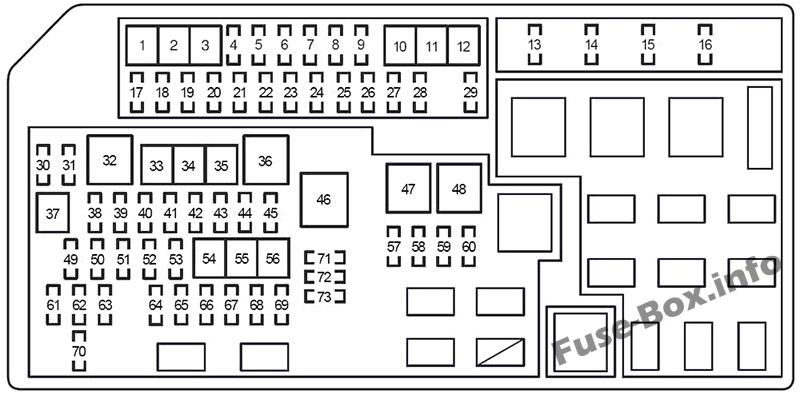

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | klima sağ | 40 | Arka klima sistemi |
| 2 | PTC HTR NO.3 | 30 | PTC ısıtıcı |
| 3 | HAVA SUS | 50 | Havalı süspansiy10 sistemi, AIR SUS NO.2 |
| 4 | INV | 15 | Çevirici |
| 5 | – | – | – |
| 6 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 7 | RR SİS | 7.5 | Arka sis farları |
| 8 | BUZ giderme | 20 | – |
| 9 | KARBURANT HTR | 25 | 1KD-FTV: Yakıt ısıtıcısı |
| 9 | HAVA PMP HTR | 10 | 1GR -FE: Hava pompası ısıtıcısı |
| 10 | PTC HTR NO.2 | 30 | PTC ısıtıcı |
| 11 | – | – | – |
| 12 | PTC HTR NO.1 | 50 | PTC ısıtıcı |
| 13 | IG2 | 20 | Enjektör, ateşleme, hız göstergesi |
| 14 | korna | 10 | korna çalmak |
| 15 | EFI | 25 | EFI ECU, EDU, ECT ECU, yakıt pompası, A / F ısıtıcı rölesi, FPC, EFI NO.2 |
| 16 | 1 F | 20 | Öz : A/F SSR |
| 17 | ME HTR | 15 | Isıtmalı dikiz aynası |
| 18 | KARKAS | 10 | 1KD-FTV: VISC ısıtma |
| 19 | – | – | – |
| 20 | SOL KATLANIR KOLTUK | 30 | Katlanır koltuk (sol) |
| 21 | SAĞ KATLANIR KOLTUK | 30 | Katlanır koltuk (sağ) |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | KLİMA KOMP. | 10 | Klima sistemi |
| 25 | – | – | – |
| 26 | CDS FANI | 20 | K10denser fanı |
| 27 | DUR | 10 | Acil durum fren lambası rölesi, fren lambaları, yüksek stop lambası, fren lambası anahtarı, ECU VSC / ABS, çekme, akıllı giriş ve çalıştırma sistemi, ECU ECT |
| 28 | – | – | – |
| 29 | HAVA SUS NO.2 | 7.5 | HAVA SUS ECU |
| 30 | H-LP RH-HI | 15 | Uzun far (sağ) |
| 31 | H-LP LH-HI | 15 | Uzun far (sol) |
| 32 | DESTEK | 50 | Klima sistemi |
| 33 | WIP WSH RR | 30 | Arka cam silecekleri ve yıkayıcı |
| 34 | CLN H-LP | 30 | Far temizleyici |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | NS | 30 | Öz: BAŞLANGIÇ MTR |
| 37 | NS | 40 | Dizel : BAŞLANGIÇ MTR |
| 38 | H-LP HI | 25 | DIM rölesi, farlar |
| 39 | ALT-S | 7.5 | HER ŞEY |
| 40 | TUR VE HAZ | 15 | Ön dönüş sinyali, arka dönüş sinyali, yan dönüş sinyali, hız göstergesi dönüş sinyali, römork ışığı |
| 41 | D/LN°1 | 25 | Kapı kilidi motoru, cam kapı açacağı |
| 42 | ETCS | 10 | Essence : EFI ECU |
| 43 | PMP YAKIT | 15 | Yalnızca ikincil yakıt deposuna sahip 1KD-FTV modelleri: yakıt pompası |
| 44 | – | – | – |
| 45 | ÇEKİCİ | 30 | çekme |
| 46 | HER ŞEY | 120 | Benzin, 1KD-FTV (RHD): Klima sistemi, AIR SUS, far yıkayıcı, PTC ısıtıcı, çekme, katlanır koltuk, STOP, arka cam buğu çözücü, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J / B, INV, RR WIP, RR WSH |
| 46 | HER ŞEY | 140 | 1KD-FTV (LHD): Klima sistemi, AIR SUS, far yıkayıcı, PTC ısıtıcı, çekme, katlanır koltuk, STOP, arka cam buğu çözücü, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH |
| 47 | P/lb | 80 | Enjektör, ateşleme, sayaç, EFI, A/F ısıtıcı, korna |
| 48 | PARILTI | 80 | Dizel: kızdırma bujisi |
| 49 | RAD N° 1 | 15 | Ses sistemi, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 50 | AM2 | 7.5 | Başlangıç sistemi |
| 51 | RAD NO.2 | 10 | Navigasy10 sistemi |
| 52 | YARDIM | 7.5 | 1GR -FE: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 53 | NUMARA | 30 | Ses sistemi |
| 54 | ABS N°1 | 50 | ABS, VSC |
| 55 | ABS NO.2 | 30 | ABS, VSC |
| 56 | HAVA PMP | 50 | Benzin: Hava pompası |
| 57 | GÜVENLİK | 10 | Güvenlik kornası, kendi kendine çalışan siren, çift kilitli ECU |
| 58 | ZEKİ | 7.5 | Akıllı giriş ve çalıştırma sistemi |
| 59 | STRG KİLİT | 20 | Direksiy10 kilit sistemi |
| 60 | ÇEKİ FRENİ | 30 | çekme |
| 61 | Devam Eden Geri Dönüş | 15 | Arka cam sileceği |
| 62 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, makyaj masası aydınlatması, kapı iç aydınlatması, zemin aydınlatması, dış ayak aydınlatması, üst modül |
| 63 | ECU-B | 10 | BODY ECU, hız göstergesi, ısıtıcı, direksiy10 sensörü, kablosuz uzaktan kumanda, koltuk pozisy10 hafızası, eğim ve teleskopik direksiy10, çoklu ekran, akıllı giriş ve çalıştırma sistemi, katlanır koltuk, soğutucu, DSS # 2 ECU, anahtarlı direksiy10, D-modül anahtarı , baş üstü modülü |
| 64 | WSH FR NO.2 | 7.5 | DSS#1 ECU |
| 65 | H-LP RH-LO | 15 | Kısa far (sağ), far seviye ayar sistemi |
| 66 | H-LP LH-LO | 15 | Kısa far (sol) |
| 67 | INJ | 10 | Bobin, enjektör, ateşleme, ECU ECT, gürültü filtresi |
| 68 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV, AI COMB, EYP VSV, AI SÜRÜCÜ, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY |
| 69 | WIPFR NO.2 | 7.5 | DSS#1 ECU |
| 70 | WSH RR | 15 | arka cam yıkayıcı |
| 71 | KIYAMAMAK | – | Yedek sigorta |
| 72 | KIYAMAMAK | – | Yedek sigorta |
| 73 | KIYAMAMAK | – | Yedek sigorta |
