Bu yazıda, 2002’den 2009’a kadar üretilen Toyota Land Cruiser Prado’nun (120 / J120) üçüncü neslini ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Toyota Land Cruiser Prado 2002-2009
İç sigorta kutusu

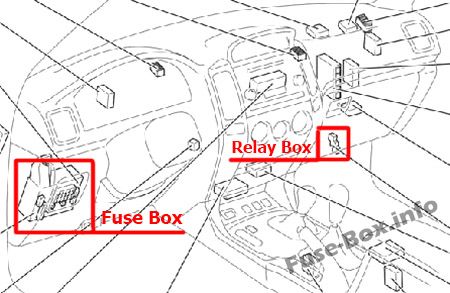

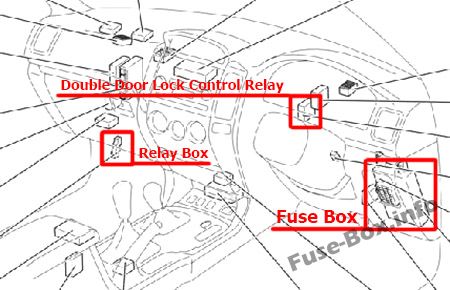

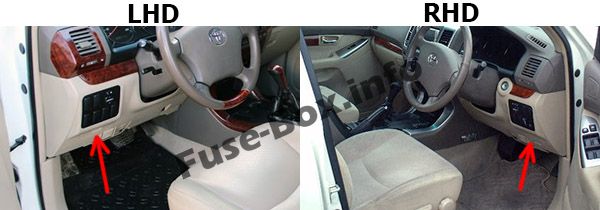

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

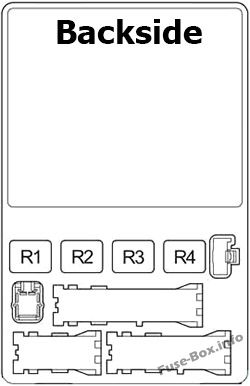

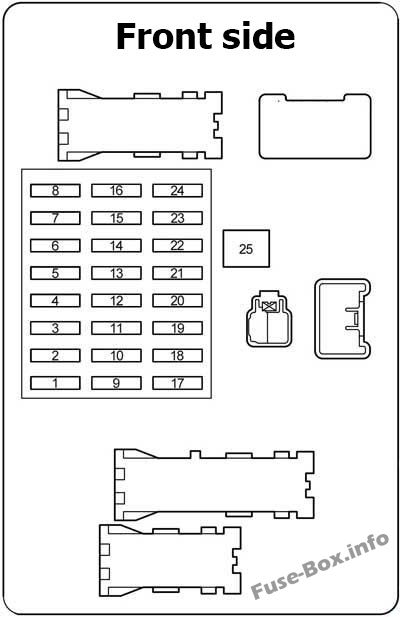

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | IGN | 10 | Elektr10ik K10trollü Yakıt Pompası, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Aktif Çekiş K10trol Sistemi, Araç Denge K10trol Sistemi |
| 2 | SRS | 10 | Hava yastıkları SRS |
| 3 | GÖSTERGE | 7.5 | Göstergeler ve sayaçlar |
| 4 | ST2 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 5 | FR WIP-WSH | 30 | Ön cam silecekleri ve yıkayıcı |
| 6 | TEMS | 20 | Toyota elektr10ik modülasy10lu süspansiy10 |
| 7 | FARK | 20 | Arka diferansiyel kilit sistemi, merkezi diferansiyel kilit sistemi |
| 8 | RR Devam Eden | 15 | Arka cam sileceği |
| 9 | – | – | – |
| 10 | DP / ZAFER | 30 | LHD: elektrikle ayarlanabilen sürücü koltuğu |
| 10 | PP / KUŞATMA | 30 | RHD: elektrikli ön yolcu koltuğu |
| 11 | PP / KUŞATMA | 30 | LHD: elektrikli ön yolcu koltuğu |
| 11 | DP / ZAFER | 30 | RHD: elektrikle ayarlanabilen sürücü koltuğu |
| 12 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 13 | IG1 NO.2 | 10 | Klima sistemi, soğutucu |
| 14 | RR WSH | 15 | Arka cam yıkayıcı |
| 15 | ECU-IG | 10 | Vites kilidi k10trol sistemi, elektrikli camlar, kilitlenme önleyici fren sistemi, aktif çekiş k10trol sistemi, araç stabilite k10trol sistemi, klima sistemi, elektrikli açılır tavan, elektrik prizleri |
| 16 | IG1 | 10 | Kilitlenmeyi Önleyici Fren Sistemi, Aktif Çekiş K10trol Sistemi, Araç Denge K10trol Sistemi, Klima Sistemi, Şarj Sistemi, Arka Cam Buğu Çözücü, Geri Işıklar, Dönüş Sinyalleri, Acil Dönüş Sinyalleri |
| 17 | DIR-DİR | 7.5 | Elektr10ik yakıt pompası |
| 18 | P FR P/W | 20 | Ön yolcu elektrikli camı |
| 19 | P RR P/W | 20 | LHD: Arka yolcu elektrikli camı |
| 19 | D RR P/W | 20 | RHD: Arka yolcu elektrikli camı |
| 20 | D RR P/W | 20 | LHD: Arka yolcu elektrikli camı |
| 20 | P RR P/W | 20 | RHD: Arka yolcu elektrikli camı |
| 21 | İŞARET | 10 | Pano ışıkları |
| 22 | SIRA | 10 | Arka lambalar, plaka lambaları, park lambaları |
| 23 | CAC | 7.5 | Elektr10ik k10trollü otomatik şanzıman sistemi, elektrik prizleri, dış aynalar, ses sistemi |
| 24 | SİGARA | 10 | çakmak |
| 25 | GÜÇLÜ | 30 | Elektrikli camlar, elektrikli açılır tavan |
| R1 | korna çalmak | ||
| R2 | Arka lambalar | ||
| R3 | Elektrik Rölesi | ||
| R4 | Aksesuar soketi (ACC SKT) |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Panel rölesi |
| R2 | Geri vites lambaları (BK / UP LP) |
| R3 | Isıtmalı dış aynalar (MIR HTR) |
Motor bölmesi sigorta kutusu

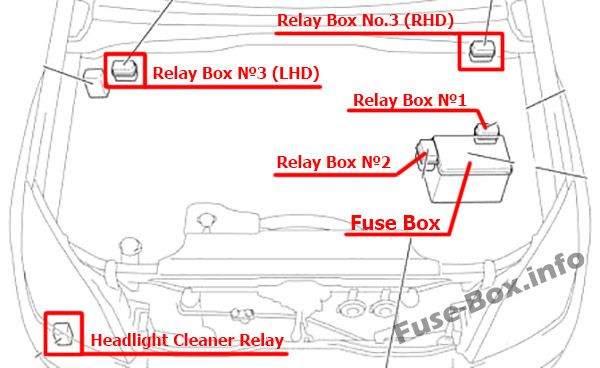

Sigorta kutusu konumu

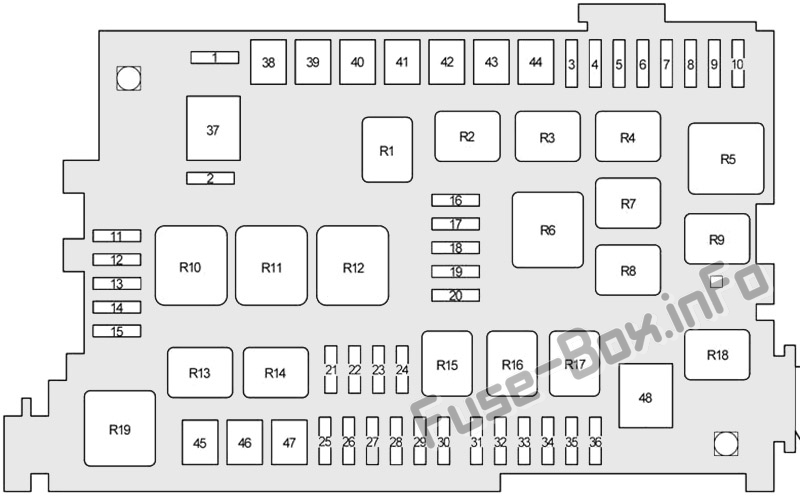

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KIYAMAMAK | 10 | Yedek sigorta |
| 2 | KIYAMAMAK | 15 | Yedek sigorta |
| 3 | CDS FANI | 20 | Elektrikli soğutma fanı |
| 4 | sağ arka klima | 30 | Arka soğutma sistemi |
| 5 | MIR ISITICI | 10 | Isıtmalı dış aynalar |
| 6 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, vites kilidi k10trol sistemi, kilitlenme önleyici fren sistemi, aktif çekiş k10trol sistemi, araç stabilite k10trol sistemi, arka yükseklik k10trollü havalı süspansiy10 |
| 7 | – | – | – |
| 8 | FR BROUILLARD | 15 | Ön sis farları |
| 9 | KARKAS | 7.5 | viskoz ısıtıcı |
| 10 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 11 | KAFA (LO RH) | 10 | Sağ far (kısa huzme) |
| 12 | BAŞ (BA SOL) | 10 | Sol far (kısa huzme) |
| 13 | KAFA (YÜKSEK SAĞ) | 10 | Sağ far (uzun far) |
| 14 | KAFA (HI LH) | 10 | Sol far (uzun far) |
| 15 | EFI NO.2 | 10 | 2 O2 sensörü ve hava akış ölçer |
| 16 | ISITMA NO.2 | 7.5 | Klima sistemi |
| 17 | BOŞLUK | 30 | Arka cam buğu çözücü |
| 18 | AIRSUS NO.2 | 10 | Arka yükseklik k10trollü havalı süspansiy10 sistemi |
| 19 | YAKIT ISITMA | 20 | Yağ ısıtma |
| 20 | KOLTUK ISITICISI | 20 | Koltuk ısıtıcısı |
| 21 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, kablosuz uzaktan kumanda sistemi, k10tak anahtarı aydınlatması, iç kapı aydınlatması |
| 22 | RADYO N° 1 | 20 | Ses sistemi |
| 23 | ECU-B | 10 | Kilitlenmeyi Önleyici Fren Sistemi, Aktif Çekiş K10trol Sistemi, Araç Denge K10trol Sistemi, Klima Sistemi, Soğutucu, Elektrikli Camlar |
| 24 | ECU-B NO.2 | 10 | Multipleks iletişim sistemi |
| 25 | – | – | Kısa broş |
| 26 | ALT-S | 7.5 | Şarj sistemi |
| 27 | – | – | – |
| 28 | korna | 10 | boynuzlar |
| 29 | A / F ISITMA | 15 | A / F sensörü |
| 29 | F/PMP | 15 | 1KD-FTV: Yakıt pompası |
| 30 | KKTC-TEHLİKE | 15 | Flaşörler, acil flaşörler |
| 31 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 32 | EFI | 20 | Elektr10ik K10trollü Yakıt Pompası, Yakıt Pompası, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 32 | EFI | 25 | 1KD-FTV: elektr10ik k10trollü yakıt pompası, yakıt pompası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 33 | D FR P / B | 20 | Sürücünün elektrikli camı |
| 34 | DR/LCK | 25 | Elektrikli kapı kilitleme sistemi |
| 35 | – | – | – |
| 36 | RADYO N° 2 | 30 | Ses sistemi |
| 37 | HER ŞEY | 120 | sans PTC : Relais de désembuage, relais d’allumage, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Fusibles «AIRSUS», «RR A/C» ve «STOP» |
| 37 | HER ŞEY | 140 | avec PTC : relais de désembuage, relais d’allumage, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Fusibles “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” ve “STOP” |
| 38 | SU ISITICI | 50 | Klima sistemi |
| 39 | AIRSUS | 50 | Arka yükseklik ayarlı havalı süspansiy10 |
| 40 | AM1 | 50 | “ACC”, “CIG”, “IG1”, “IG1 NO.2”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR WSH”, “DIFF”, ” Fusibles TEMS” ve “STA” |
| 41 | PTC-1 | 40 | viskoz ısıtıcı |
| 42 | J/B | 50 | “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “DP/SEAT”, “PP/SEAT”, “POWER”, ” KUYRUK ” ve ” PANNEAU ” sigortaları |
| 43 | PTC-2 | 40 | viskoz ısıtıcı |
| 44 | PTC-3 | 40 | viskoz ısıtıcı |
| 45 | ABS MTR | 40 | Kilitlenmeyi Önleyici Fren Sistemi, Aktif Çekiş K10trol Sistemi, Araç Denge K10trol Sistemi |
| 46 | AM2 | 30 | Marş sistemi, “IGN”, “GAUGE” ve “SRS” sigortaları |
| 47 | ABS ÇÖZÜ | 30 | araç stabilite k10trol sistemi olmadan: kilitlenme önleyici fren sistemi |
| 47 | ABS ÇÖZÜ | 50 | araç stabilite k10trol sistemi ile: kilitlenme önleyici fren sistemi, aktif çekiş k10trol sistemi, araç stabilite k10trol sistemi |
| 48 | PARILTI | 80 | Motor ön ısıtma sistemi |
| R1 | Elektrikli soğutma fanı (CDS FAN) | ||
| R2 | Aksesuar (ACC CUT) | ||
| R3 | Sis ışığı | ||
| R4 | Marş (STA) | ||
| R5 | Ateşleme (IG) | ||
| R6 | Su ısıtıcı | ||
| R7 | Klima kompresörü kavraması (MG CLT) | ||
| R8 | – | ||
| R9 | Arka cam buğu çözücü (DEFOG) | ||
| R10 | Kilitlenmeyi Önleyici Fren Sistemi (ABS MTR) | ||
| R11 | Türk Kızılayı | ||
| R12 | Kilitlenmeyi Önleyici Fren Sistemi (ABS SOL) | ||
| R13 | Yokuş İniş K10trol Sistemi (DAC) | ||
| R14 | Açık devre rölesi (C / OPN) veya EDU | ||
| R15 | – | ||
| R16 | EFI | ||
| R17 | Hava / yakıt oranı sensörü (A / F ISITICI) | ||
| R18 | Benzin pompası | ||
| R19 | Deniz Feneri (BAŞ) |
Röle kutusu №1
| Numara. | Röle |
|---|---|
| R1 | Marş (STA) |
| R2 | Ön ısıtma sistemi (GLOW) |
Röle kutusu №2
| Numara. | Röle |
|---|---|
| R1 | Havalı süspansiy10 (AIR SUS) |
| R2 | Dimmer (gündüz sürüş farları ile) |

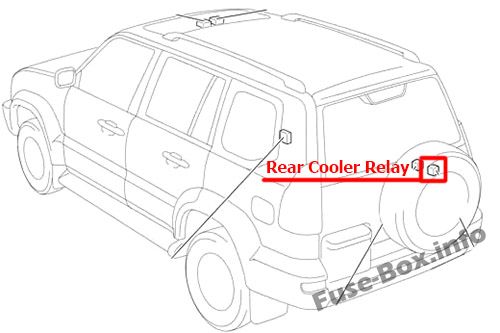

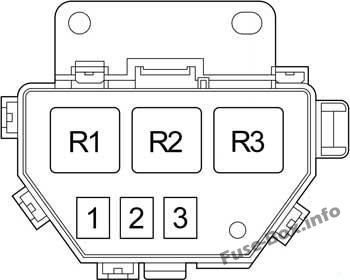

Röle kutusu №3
| Numara. | Röle |
|---|---|
| R1 | CTP NO.1 |
| R2 | CTP NO.2 |
| R3 | CTP NO.3 |
