Sigorta düzeni Toyota Land Cruiser 80 (1990-1997)
Çakmak sigortası (soket): Ön panel sigorta kutusunda 1 “CIG”.

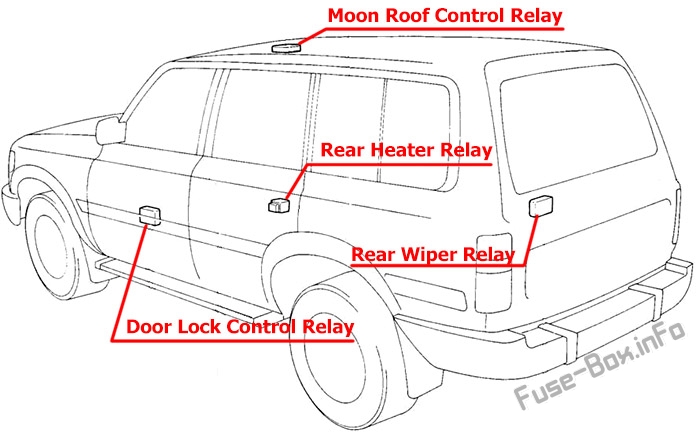

Sigorta kutusu konumu

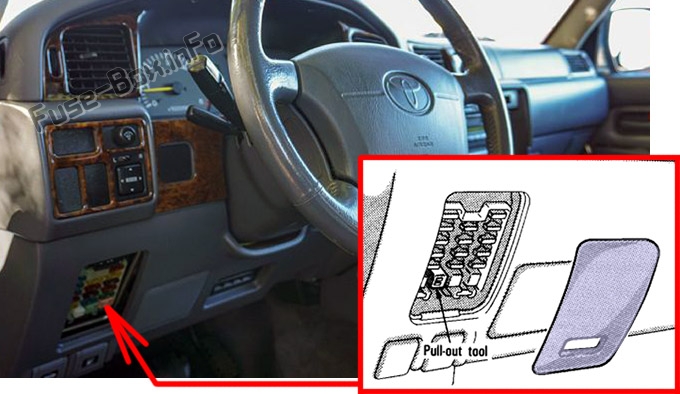

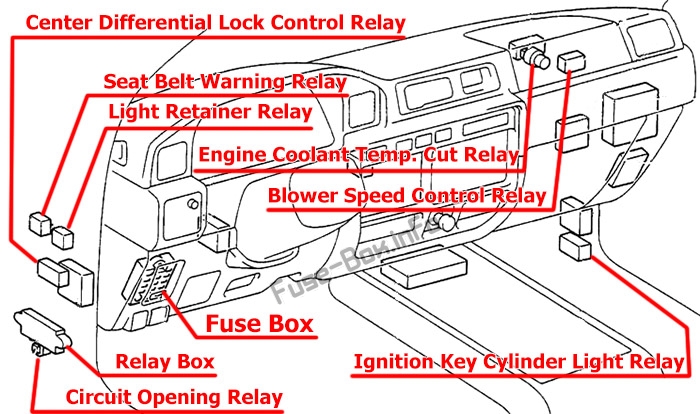

Yolcu bölmesi
Gösterge panelinin sürücü tarafındaki kapağın arkasında bulunur.

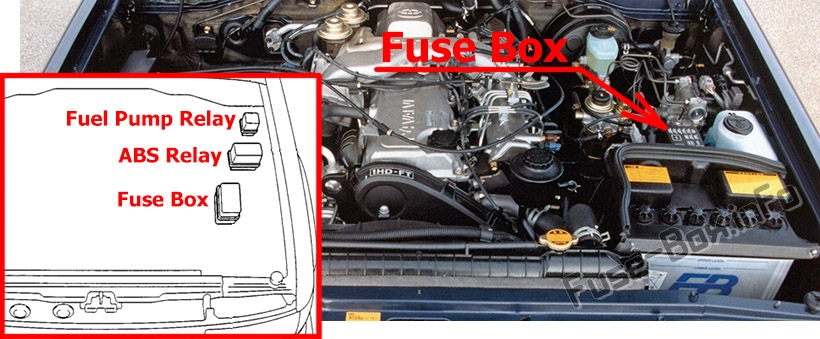

Makine bölümü
Sigorta kutusu akünün yanında bulunur.
Sigorta kutusu şemaları

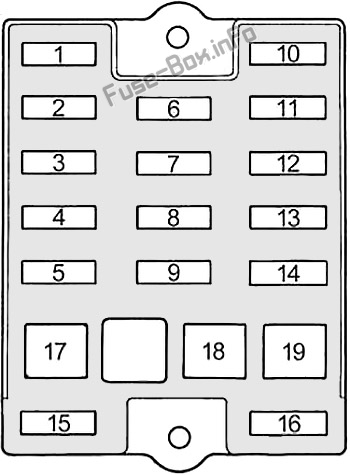

İç sigorta kutusu
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | SİGARA | 15A | Çakmak, elektrikli aynalar, dijital saat göstergesi, radyo, kaset çalar, elektrikli anten, otomatik şanzıman kilit sistemi, SRS hava yastığı sistemi |
| 2 | SIRA | 15A | Arka lambalar, plaka lambaları, pozisy10 lambaları ve ön yan işaret lambaları, gösterge paneli lambaları, saat, torpido gözü aydınlatması |
| 3 | OBD | 15A | Yerleşik teşhis sistemi |
| 4 | DUR | 10 A | Stop lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, hız sabitleyici geçersiz kılma, otomatik şanzıman vites kilitleme sistemi |
| 5 | BOŞLUK | 20A | Arka cam buğu çözücü |
| 6 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı |
| 7 | GÖSTERGE | 10 A | Göstergeler ve sayaçlar, servis hatırlatma ve sesli uyarı lambaları (boşaltma ve açık kapı lambaları hariç), yedek lambalar |
| 8 | TUR | 7.5A | yanıp sönen |
| 9 | ECU-IG | 15A | Seyir k10trol sistemi |
| 10 | ECU-B | 10 A | SRS hava yastığı sistemi |
| 11 | ARKA-HTR | 20A | Klima sistemi |
| 12 | IGN | 7.5A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi, SRS Hava Yastığı Sistemi |
| 13 | O | 10 A | Klima sistemi |
| 14 | FARK | 30A | Diferansiyel kilit sistemi |
| 15 | – | – | Kullanılmamış |
| 16 | – | – | Kullanılmamış |
| 17 | – | – | Kullanılmamış |
| 18 | YOL ISITMA | 40A | Klima sistemi |
| 19 | FL GÜÇ | 30A | Elektrikli camlar, elektrikli kapı kilitleme sistemi, elektrikli sunroof |

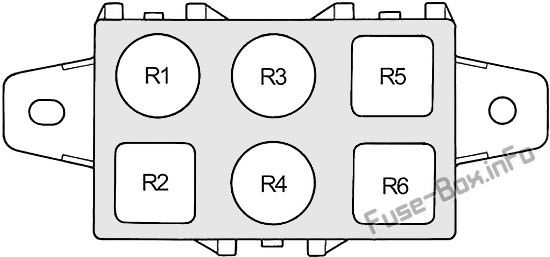

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | buğu çözücü |
| R2 | Su ısıtıcı |
| R3 | Elektrik Rölesi |
| R4 | Stop lambası |
| R5 | Dönüş sinyali |
| R6 | Kullanılmamış |
| R7 | Fan |
| R8 | Yüksek fan |

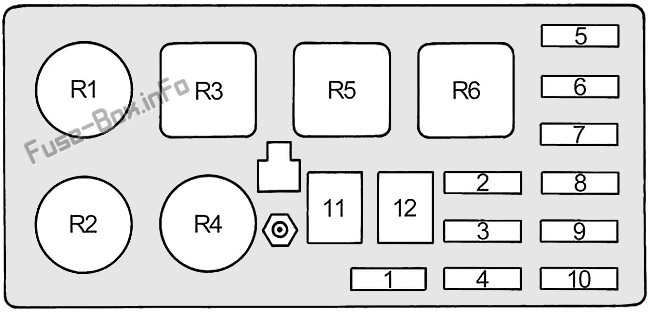

Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | ŞARJ CİHAZI | 7.5A | Şarj sistemi, deşarj göstergesi |
| 3 | EFI | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | CDS-FAN | 20A | devre yok |
| 5 | KAFA (DR) | 15A | Sağ farlar |
| 6 | KAFA (SOL) | 15A | Farlar sol |
| 7 | – | – | Kullanılmamış |
| 8 | – | – | Kullanılmamış |
| 9 | TEHLİKE BORUSU | 15A | Acil durum flaşörleri, kornalar |
| 10 | KUBBE | 10 A | İç aydınlatma, kişisel aydınlatma, bagaj bölmesi aydınlatması, k10tak anahtarı aydınlatması, kapı açık uyarı lambası, saat, radyo, kasetçalar, elektrikli anten, iç aydınlatma lambaları |
| 11 | AM1 | 50A | “CİG”, “SİLECEK”, “GAUGE”, “DÖNÜŞ”, “ECU-IG”, “ARKA-HTR”, “IGN”, “DIFF” ve “FL POWER” devreleri için en iyi bileşenler |
| 12 | karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| R1 | EFI anaparası | ||
| R2 | korna çalmak | ||
| R3 | Kullanılmamış | ||
| R4 | Kullanılmamış | ||
| R5 | Far | ||
| R6 | Kullanılmamış |
