Toyota Land Cruiser (100/J100; 1998-2007) Sigorta Kutusu Şeması

Bu yazıda 1998’den 2007’ye kadar üretilen dördüncü nesil Toyota Land Cruiser’ı (100 / J100) ele alıyoruz. Burada Toyota Land Cruiser 1998, 1999, 2000, 2001, 2002, 2003’ün sigorta kutularının şemalarını bulacaksınız , 2004, 2005, 2006 ve 2007 , araba içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigorta (sigorta düzeni) ve rölenin atamasını öğrenin.

İçindekiler

Toyota Land Cruiser 1998-2007 Sigorta Düzeni
Yolcu bölmesi
Makine bölümü
1998, 1999, 2000, 2001, 2002, 2003
2003, 2004, 2005, 2006, 2007

İçerik gizle

1 Toyota Land Cruiser 1998-2007 Sigorta Düzeni

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 1998, 1999, 2000, 2001, 2002, 2003

1.3.1 Yolcu bölmesi

1.3.2 Makine bölümü

1.3.3 Sigorta bağlantı bloğu

1.4 2003, 2004, 2005, 2006, 2007

1.4.1 Yolcu bölmesi sigorta kutusu (solda)

1.4.2 Yolcu bölmesi sigorta kutusu (sağda)

1.4.3 Motor bölmesi sigorta kutusu

1.4.4 Sigorta bağlantı bloğu

Toyota Land Cruiser 1998-2007 Sigorta Düzeni

Toyota Land Cruiser 100’ün çakmağının (soket) sigortaları # 3 (1998-2003) veya # 2 (2003-2007) “SİGAR” / “CİG” (Puro çakmağı) ve # 22 (1998- 2003) veya # 1 (2003-2007) “PWR OUTLET” (elektrik prizleri) ön panel sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

Soldan direksiy10lu araçlar

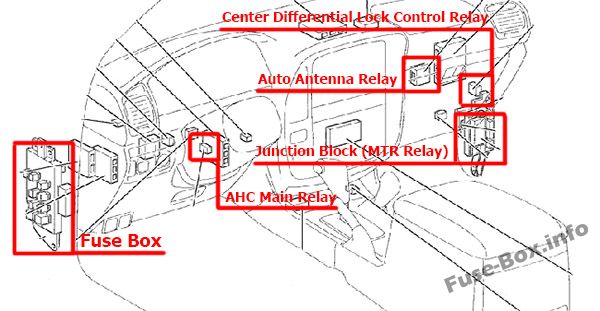

1998-2003 Yolcu bölmesindeki sigorta yeri (LHD): Toyota Land Cruiser (1998, 1999, 2000, 2001, 2002, 2003)

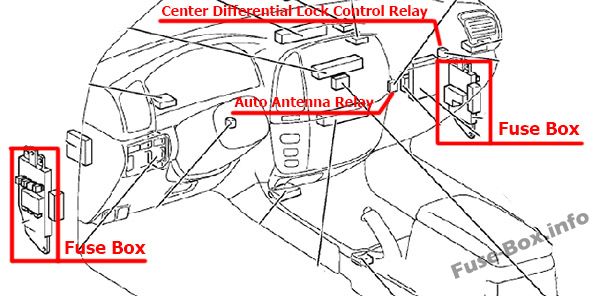

2003-2007 Sigortaların yolcu bölmesindeki yeri (LHD): Toyota Land Cruiser (2004, 2005, 2006, 2007)

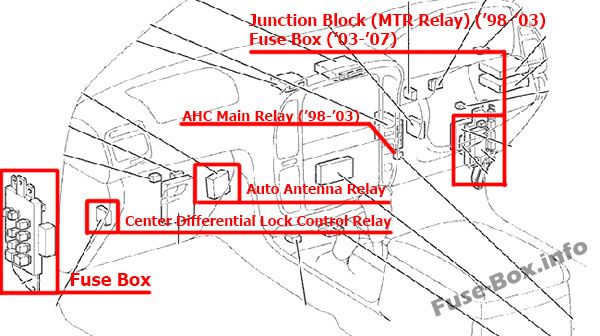

Sağdan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (RHD): Toyota Land Cruiser (1998-2007)

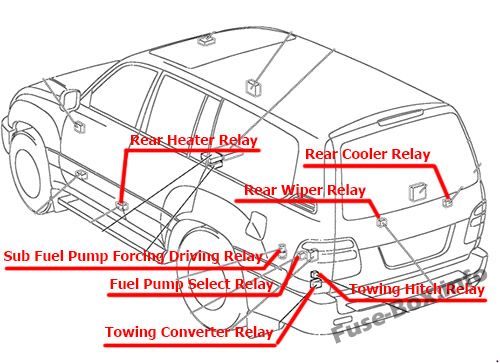

Kuyruk kaldırma tipi Röle K10umu (Kapı Tipi): Toyota Land Cruiser (1998-2007)

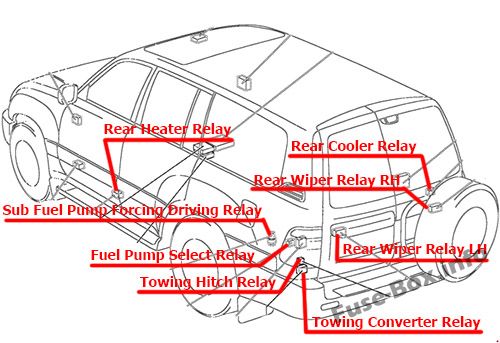

salıncak tipi Röle K10umu (Swing Tipi): Toyota Land Cruiser (1998-2007)

Makine bölümü

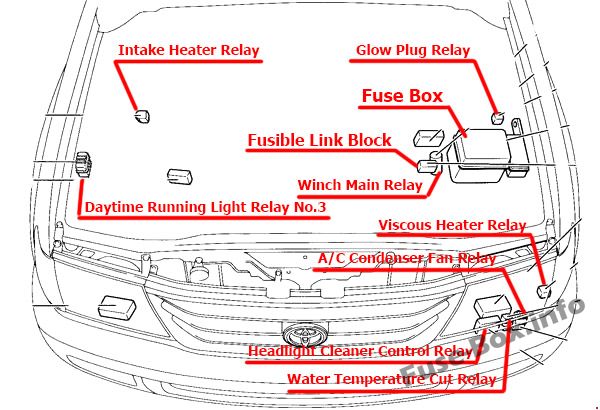

Sigortaların motor bölmesindeki yeri: Toyota Land Cruiser (1998-2007)

Sigorta kutusu şemaları

1998, 1999, 2000, 2001, 2002, 2003

Yolcu bölmesi

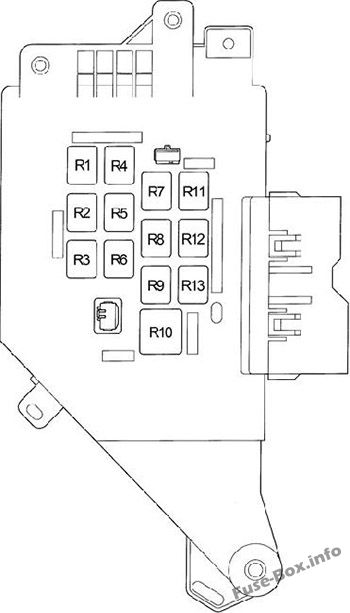

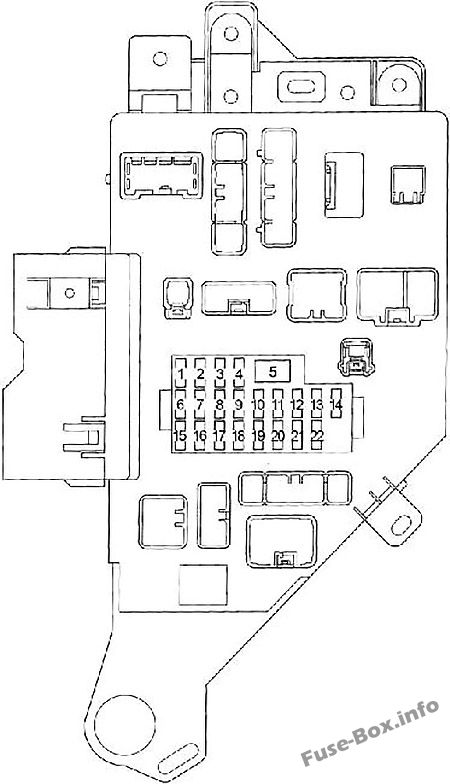

Pano sigorta kutusu şeması: Toyota Land Cruiser (1998, 1999, 2000, 2001, 2002, 2003)

Yolcu bölmesindeki sigortaların ve rölelerin atanması (1998-2003)

Numara.	Soyadı	amplifikatör	Devre
1	AYNA	10	Elektrikli dikiz aynası
2	SRS	15	SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri
3	PURO	15	Çakmak, araba radyosu, elektrik anteni
4	IGN	10	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, SRS Hava Yastığı Sistemi, Emniyet Kemeri Gerdiricileri, Boşaltma Uyarı Işığı
5	GÜÇLÜ	40	Elektrikli kapı kilidi k10trol sistemi, elektrikli camlar, elektrikli açılır tavan, elektrikli koltuk, elektrikli yatırma ve teleskopik direksiy10 sistemi
6	KUBBE	10	İç aydınlatma, kişisel aydınlatma
7	AHC-IG	20	Aktif Yükseklik K10trolü (AHC) Süspansiy10u
8	FARK	20	Arka diferansiyel kilit sistemi
9	GÖSTERGE	15	Göstergeler ve sayaçlar, servis hatırlatma göstergeleri ve korna (boşaltma, kapı açık ve SRS hava yastığı uyarı lambaları hariç), yedek lambalar, klima sistemi, elektr10ik k10trollü otomatik şanzıman sistemi, sistem kablosuz uzaktan kumanda, gündüz yanan ışık sistemi
10	SİLECEK	20	1998-2000: Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı
10	SİLECEK	25	2001-2002: Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı
11	I/UP	7.5	Motor rölanti sistemi
12	FR BROUILLARD	15	Ön sis farları
13	DUR	15	Fren lambaları, yüksek fren lambası
14	VE R	30	Klima sistemi
15	BOŞLUK	20	Arka cam buğu çözücü
16	ECU-B	15	Eğimli ve teleskopik hidrolik direksiy10 sistemi, gündüz yanan ışık sistemi, hırsızlık önleme sistemi
17	SIRA	15	Arka lambalar, plaka lambaları, park lambaları, gösterge paneli lambaları
18	AHC-B	15	Aktif Yükseklik K10trolü (AHC) Süspansiy10u
19	OBD	10	Yerleşik teşhis sistemi
20	RR HTR	10	Klima sistemi
21	ECU-IG	15	Kilitlenme önleyici fren sistemi, vites kilit sistemi, elektrikli koltuklar, elektrikli anten, elektrikli yatırma ve teleskopik direksiy10 sistemi
22	GÜÇ ÇIKIŞI	15	Satış noktaları

Röle
R1			Devrenin açılması (Yakıt pompası (C/OPN))
R2			Yakıt pompası (YAKIT / PMP)
R3			(G/Ç (L))
R4			(OYUN / VLV)
R5			Marş (ST / CUT)
R6			(G / L (U))
R7			Ön sis lambası (FR FOG)
R8			–
R9			Arka cam buğu çözücü (DEFOG)
R10			Elektrikli camlar, elektrikli açılır tavan (POWER)
R11			Arka ısıtıcı (RR HTR)
R12			İç aydınlatma (DOME)
R13			Kuyruk lambaları (KUYRUK)

Makine bölümü

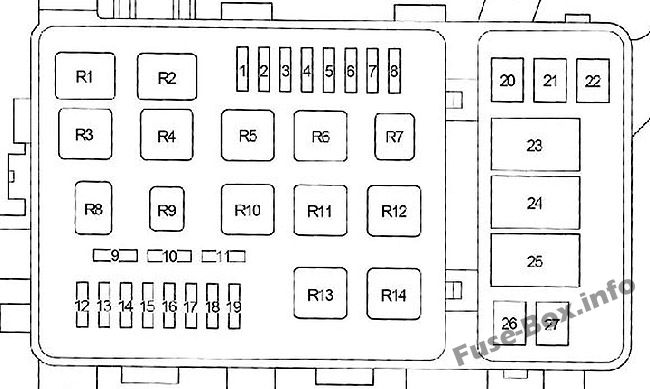

Kaputun altındaki sigorta kutusunun şeması: Toyota Land Cruiser (1998, 1999, 2000, 2001, 2002, 2003)

Motor bölmesindeki sigorta ve rölelerin atanması (1998-2003)

Numara.	Soyadı	amplifikatör	Devre
1	AM1 NO.2	20	Marş sistemi, dönüş sinyalleri, acil dönüş sinyalleri, “CİGAR”, “ECU-IG” “MIRR”, “SRS” sigortalarındaki tüm bileşenler
2	O	20	Klima sistemi
3	GÜÇ HTR	10	PTC ısıtıcı
4	MERKEZ	15	Isıtmalı koltuklar
5	KARBURANT HTR	20	Yağ ısıtma
6	ME HTR	15	Dış ayna ısıtıcısı
7	CLNER KAFA	20	Far temizleyici
8	CDS FANI	20	Elektrikli soğutma fanı
9	EFI	20	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi, Yakıt Pompası
9	DPE	20	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
10	korna	10	boynuzlar
11	GAZ KOLU	15	Elektr10ik gaz kelebeği k10trol sistemi
12	RADYO	20	Araba ses sistemi
13	HAZ-TRN	15	Acil dönüş sinyalleri, dönüş sinyalleri
14	AM2	30	Çalıştırma sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “IGN” sigortasındaki tüm bileşenler
15	ECU-B1	20	Elektrikli kapı kilidi k10trol sistemi, elektrikli camlar, arka cam sileceği ve yıkayıcı, ışıklı giriş sistemi, kablosuz uzaktan kumanda sistemi, elektrikli ayna, göstergeler ve sayaçlar, klima sistemi, otomatik k10trol sistemi aydınlatması, hırsızlık önleme sistemi
16	KAFA (SOL-UPR)	20	Sol far (uzun far)
17	KAFA (SAĞ-UPR)	20	Sağ far (uzun far)
18	KAFA (SOL-SOL)	10	Sol far (kısa huzme), ön sis farları
19	KAFA (SAĞ-SOL)	10	Sağ far (kısa huzme)
20	ABS N°1	40	1998-1999: Kilitlenme önleyici fren sistemi
20	ABS N°1	50	2000-2003: Kilitlenme önleyici fren sistemi
21	AHC	50	Aktif Yükseklik K10trolü (AHC) Süspansiy10u
22	CAC	50	Eriyebilir “PRW OUTLET”
23	AM1 N°1	80	Şarj sistemi, tüm bileşenler “AM1 NO.2”, “GAUGE”, “SİLECEK”, “
24	DESTEK	60	Klima sistemi
25	PARILTI	80	Motor ön ısıtma sistemi
26	ABS NO.2	40	Kilitlenme önleyici fren sistemi
27	GİRİŞ	30	Başlangıç sistemi

Röle
R1			Klima kompresörü kavraması (MG CLT)
R2			Dış ayna buğu çözücü (MIR HTR)
R3			Aksesuar (ACC)
R4			Aktif Yükseklik K10trolü (AHC) Süspansiy10u
R5			Ateşleme (IG1 NO.1)
R6			Ateşleme (IG1 NO.2)
R7			Kilitlenmeyi Önleyici Fren Sistemi (ABS SOL)
R8			Motor k10trol ünitesi (EFI) Motor k10trol ünitesi (ECD)
R9			korna çalmak
R10			karartıcı
R11			Giriş
R12			Kilitlenme önleyici fren sistemi (ABS MTR2)
R13			Deniz Feneri (BAŞ)
R14			Kilitlenme önleyici fren sistemi (ABS MTR1)

Sigorta bağlantı bloğu

Numara.	Soyadı	amplifikatör	Devre
1	J/B NO.2	100	“ECU-B”, “FR FOG”, “DEFOG”, “AHC-B”, “KUYRUK”, “STOP”, “DOME”, “POWER”, “OBD”, “RR AC” ve ” Fusibles RR HTR”
2	HER ŞEY	140	“J/B NO.2”, “MIR HTR”, “AM1 NO.1”, “ACC”, “CDS FAN”, “HTR” ve “ABS NO.1”
3	MÜDÜR	100	“ECU-B”, “FR FOG”, “DEFOG’, “AHC-B”, “OBD”, “KUYRUK”, “STOP”, “DOMETOWER”, “RR AC”, “RR HTR”
4	ALT-S	7.5	Şarj sistemi

2003, 2004, 2005, 2006, 2007

Yolcu bölmesi sigorta kutusu (solda)

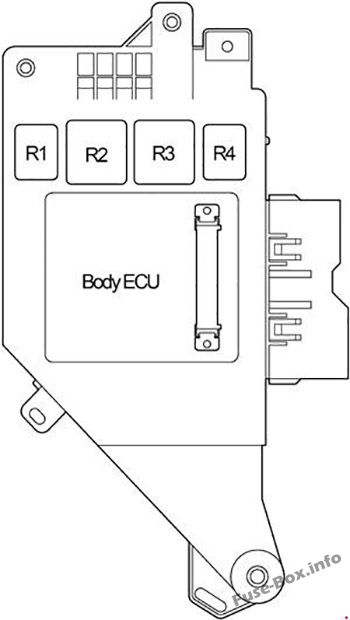

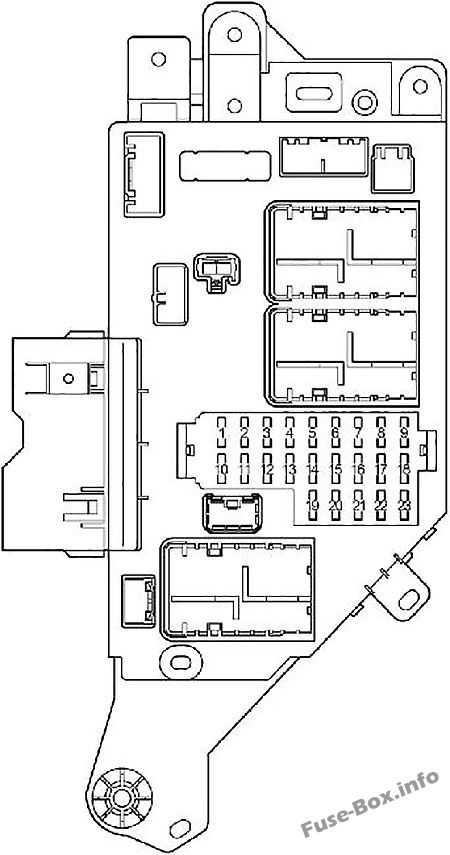

Pano sigorta kutusu şeması (sol): Toyota Land Cruiser (2004, 2005, 2006, 2007)

Sol sigorta kutusundaki sigorta ve rölelerin tahsisi (2003-2007)

Numara.	Soyadı	amplifikatör	Devre
1	GÜÇ ÇIKIŞI	15	Satış noktaları
2	SİGARA	15	çakmak
3	CAC	7.5	Pano ışığı
4	AM1	7.5	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
5	BOŞLUK	20	Arka cam buğu çözücü
6	AHC-B	15	Aktif Yükseklik K10trolü (AHC) Süspansiy10u
7	KARBURANT HTR	20	Yağ ısıtma
8	GÜÇ HTR	7.5	Elektrikli ısıtıcı
9	AHC-IG	20	Aktif Yükseklik K10trolü (AHC) Süspansiy10u
10	EFI NO.2	10	Emisy10 k10trol sistemi
10	DPE N° 2	10	Emisy10 k10trol sistemi
11	JAUGE1	10	Göstergeler ve sayaçlar
12	ECU-IG1	10	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
13	ECU-B1	10	Navigasy10 sistemi
14	DBL KİLİDİ	15	Çift kilitleme sistemi
15	PİL ŞARJI	30	Römork şarj sistemi
16	AC	15	Klima sistemi
17	DUR	15	Işıkları durdur
18	OBD-2	7.5	Yerleşik teşhis sistemi
19	İDEAL YUKARI	7.5	boşta sistem
20	SOL KOLTUK	30	Elektrikli koltuk sistemi
21	KAPI	25	Elektrikli kapı kilitleri, Elektrikli camlar
22	SUNROOF	25	elektr10ik açılır tavan
23	CAM SİLECEĞİ	15	Arka silecek sistemi

Röle
R1			Arka cam buğu çözücü (DEFOG)
R2			Ateşleme (IG1 NO.2)
R3			Ateşleme (ACC)
R4			İç aydınlatma (DOME)

Yolcu bölmesi sigorta kutusu (sağda)

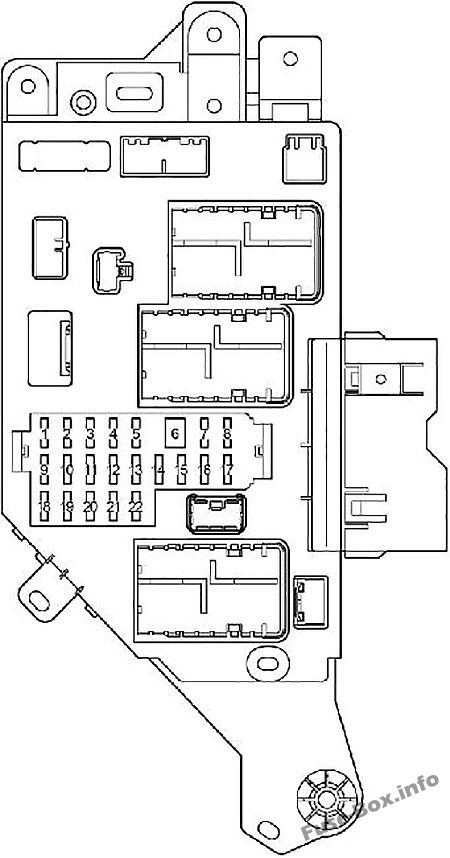

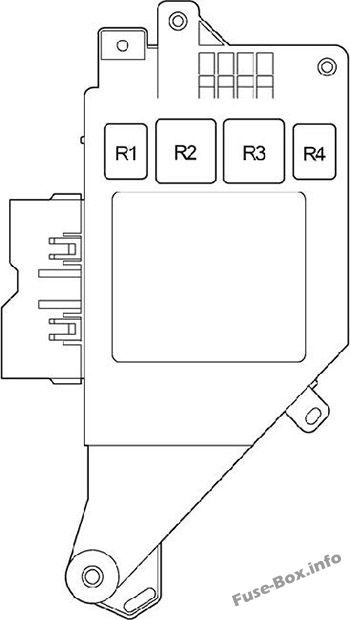

Pano sigorta kutusu şeması (Sağ): Toyota Land Cruiser (2004, 2005, 2006, 2007)

Sağ sigorta kutusunda sigorta ve rölelerin tahsisi (2003-2007)

Numara.	Soyadı	amplifikatör	Devre
1	ECU-B2	10	Elektrikli kapı kilitleri, Elektrikli camlar
2	FARK	20	Dört tekerlekten çekiş sistemi
3	Yıkayıcı	15	Ön cam yıkayıcı
4	RADYO	10	Ses sistemi
5	KUBBE	10	İç mekan ışıkları
6	VGRS	40	Değişken hız oranlı direksiy10 sistemi
7	P/W (FL)	20	Elektrikli pencere
8	P/W (RL)	20	Elektrikli pencere
9	SİLECEK	25	silecek
10	ECU-IG2	10	Arka klima sistemi
11	MERKEZ	15	Koltuk ısıtıcısı
12	JAUGE2	10	Geri vites lambaları
13	RASTLAMAK	7.5	Göstergeler ve sayaçlar
14	NS	7.5	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
15	GÜVENLİK	7.5	Hırsızlık önleme sistemi
16	P/W (GR)	20	Elektrikli pencere
17	P/W (FR)	20	Elektrikli pencere
18	PİL ŞARJI	30	Römork şarj sistemi
19	–	–	–
20	TIL & TEL	20	Eğimli ve teleskopik direksiy10
21	sağ arka klima	30	Arka klima sistemi
22	SAĞ KOLTUK	30	Elektrikli koltuk sistemi

Röle
R1			Feux durdurma (STOP LP)
R2			–
R3			Ateşleme (IG1 NO.3)
R4			Aksesuar (ACC CUT)

Motor bölmesi sigorta kutusu

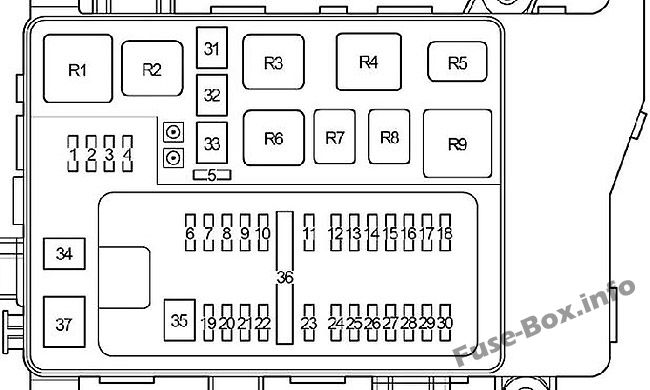

Kaputun altındaki sigorta kutusunun şeması: Toyota Land Cruiser (2004, 2005, 2006, 2007)

Motor bölmesindeki sigorta ve rölelerin tahsisi (2003-2007)

Numara.	Soyadı	amplifikatör	Devre
1	–	–	–
2	–	–	–
3	–	–	–
4	–	–	–
5	ST1	7.5	2003-2005: Mutiport Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10u
5	WIP-S	7.5	2006-2007: –
6	ÇEKİCİ	30	Römork ışıkları
7	ME HTR	15	Dış ayna buğu çözücü
8	RR HTR	10	Arka klima sistemi
9	HAZ-TRN	15	Acil durum flaşörleri, Flaşörler
10	ALT-S	7.5	Şarj sistemi
11	NV-IR	20
12	FR BROUILLARD	15	Sis farları
13	ÇEKİ FRENİ	30	Römork ışıkları
14	CLNER KAFA	20	Far temizleyici
15	FR-IG	10	Şarj sistemi
16	İŞARET	7.5	Pano ışığı
17	ÇEKİ KUYRUĞU	30	Römork ışıkları
18	SIRA	15	Park lambaları, Arka lambalar
19	BAT	30	Eriyebilir “ECU-B2”
20	TELEFON	7.5
21	NUMARA	30	Ses sistemi
22	EFI NO.1	25	Mutiport Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10u
22	DPE N° 1	25	Mutiport Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10u
23	AM2	15	Eriyebilir “IGN”
24	ETCS	10	Mutiport Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10u
25	korna	10	boynuzlar
26	–	–	–
27	KAFA (SAĞ-SOL)	10	Sağ far (kısa huzme)
28	KAFA (SOL-SOL)	10	Sol far (kısa huzme)
29	KAFA (SAĞ-UPR)	20	Sağ far (uzun far)
30	KAFA (SOL-UPR)	20	Sol far (uzun far)
31	ABS NO.2	40	Kilitlenme önleyici fren sistemi
32	ABS N°1	50	Kilitlenme önleyici fren sistemi
33	AHC	50	Aktif Yükseklik K10trolü (AHC) Süspansiy10u
34	GİRİŞ	30	Başlangıç sistemi
35	KISA PIN A	–	Eriyebilirler “BAT”, “AMP”
36	KISA PIN B	–	Fusibles “HAZ-TRN”, “ALT-S”
37	PARILTI	80	Motor ön ısıtma sistemi

Röle
R1			Isıtma (HTR)
R2			Kilitlenme önleyici fren sistemi (ABS MTR1)
R3			Kilitlenme önleyici fren sistemi (ABS MTR2)
R4			Kilitlenmeyi Önleyici Fren Sistemi (ABS SOL)
R5			Motor k10trol ünitesi (EFI) Motor k10trol ünitesi (ECD)
R6			Aktif yükseklik k10trollü süspansiy10
R7			Devrenin açılması (Yakıt pompası (C/OPN))
R8			Yakıt pompası (F / POMPA)
R9			Giriş

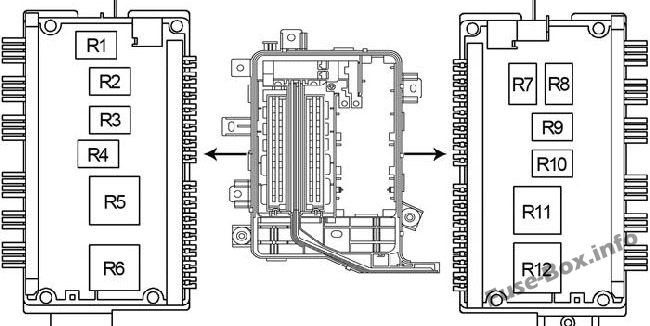

Kaputun altındaki sigorta kutusunun şeması: Toyota Land Cruiser (2004, 2005, 2006, 2007)

Motor bölmesinde röle ataması (2003-2007)

Numara.	Röle
R1	Soğutma sistemi
R2	Klima kompresörü kavraması (MG CLT)
R3	Elektrikli soğutma fanı (CDS FAN)
R4	korna çalmak
R5	Deniz Feneri (BAŞ)
R6	Uzun farlar (HEAD HI)
R7	Dış ayna buğu çözücü (MIR HTR)
R8	Arka ısıtıcı (RR HTR)
R9	Pano (PANEL)
R10	Ön sis lambası (FR FOG)
R11	Ateşleme (IG NO.1)
R12	Kuyruk lambaları (KUYRUK)

Sigorta bağlantı bloğu

Numara.	Soyadı	amplifikatör	Devre
1	DESTEK	50	Klima sistemi
2	J/B NO.1	120	“IG1 NO.1” röleleri, “KUYRUK”, “MIR HTR”, “RR HTR”, “ÇEKME BRK”, “ÇEKME”, “FR FOG” sigortaları
3	J/B NO.2	120	Relais TGI NO.2″, relais “ACC”, “DEFOG”, “AM1”, “SOL KOLTUK”, “DURDUR”, “ECU-B1”, “AÇILIR TAVAN”, “OBD-2”, “KAPI” sigortaları
4	J/B NO.3	120	Relais “IG1 NO.3”, “SÉCURITÉ”, “TIL & TEL”, “RH SEAT”, “RR A/C”, “P/W (RR)”, “P/W (RL)”, “P /W (FR)”, “P/W (FL)” sigortaları
5	MÜDÜR	100	Relais “HEAD HI”, Relais “HEAD”, “ABS NO.1”, “ABS NO.2”, “KISA PIN A”, “EFI OU ECD NO.1”, “KISA PIN B”, “AM2”, Sigortalar “MARŞTIR”, “KORNA”, “AKTS”
6	HER ŞEY	140	Eriyebilirler “J/B NO.1”, “J/B NO.2”, “J/B NO.3”, “HTR”
