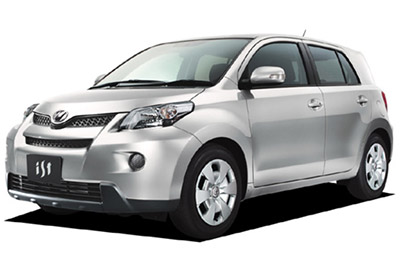

Bu yazıda Toyota ist / Toyota Urban Cruiser / Scion xD’nin (XP110) 2007’den 2016’ya kadar üretilen ikinci neslini ele alıyoruz. Burada
İçindekiler
Eriyebilir Toyota is / Urban Cruiser / Scion xD 2008-2016’nın düzeni

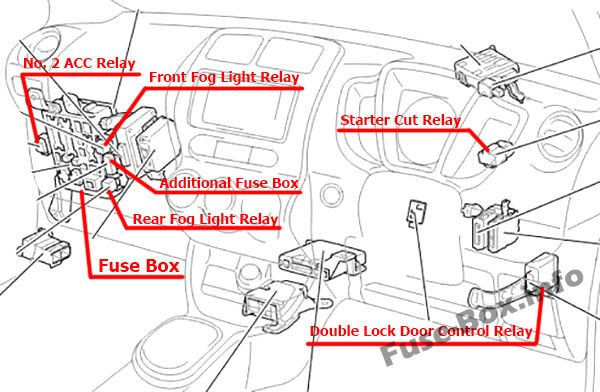

İç sigorta kutusu

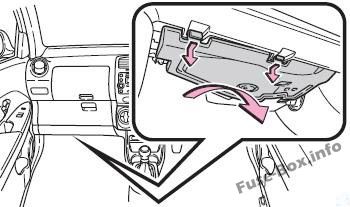

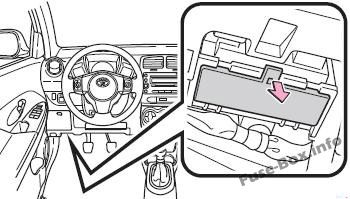

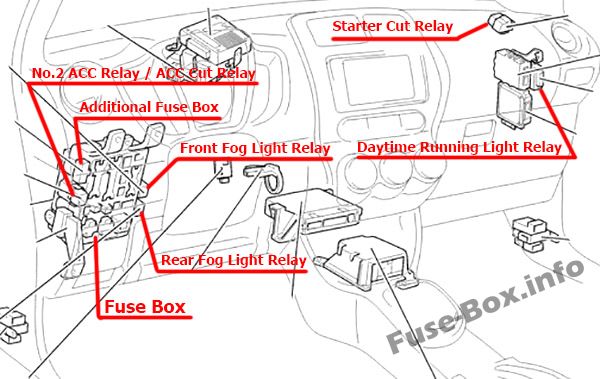

Sigorta kutusu konumu

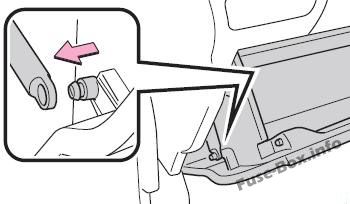

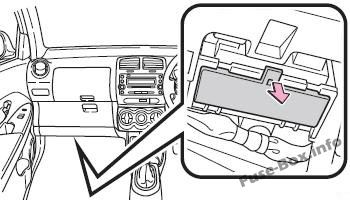

Sigorta kutusu, ön panelin sol tarafında, kapağın altında bulunur.

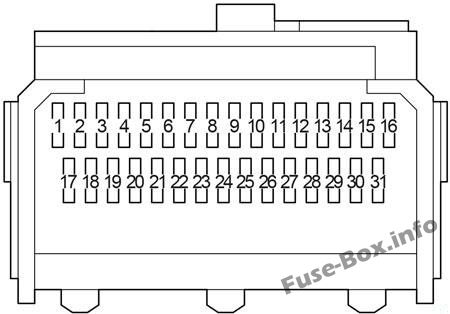

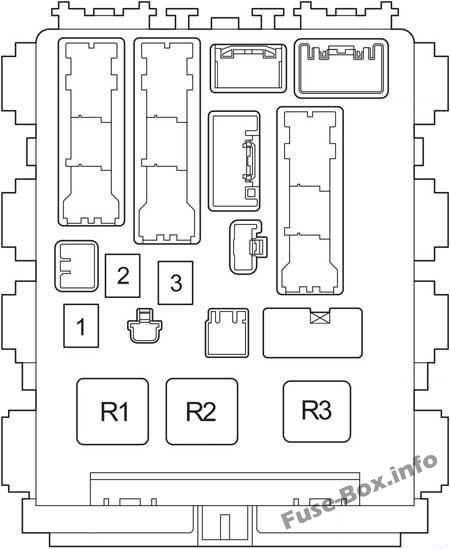

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| OLUMSUZLUK. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SIRA | 10 | DRL ile: ön konum lambaları, arka lambalar, plaka lambaları, manuel far ayar kadranı, çok kanallı yakıt enjeksiy10 sistemi / sıralı çok kanallı yakıt enjeksiy10 sistemi, gösterge paneli lambaları |
| 1 | PANEL2 | 7.5 | DRL’siz: ön konum lambaları, arka lambalar, plaka lambaları, manuel far ayar kadranı, çok kanallı yakıt enjeksiy10 sistemi / sıralı çok kanallı yakıt enjeksiy10 sistemi, gösterge paneli lambaları |
| 2 | PANEL1 | 7.5 | Gösterge panelindeki şalterlerin, gösterge ışıklarının, direksiy10 şalterlerinin, Stop & Start sisteminin, göstergelerin ve sayaçların aydınlatması |
| 3 | AC | 7.5 | Klima sistemi, arka cam buğu çözücü, elektrikli ısıtma |
| 4 | D KAPI | 20 | Elektrikli camlar |
| 5 | RL KAPI | 20 | Elektrikli camlar (arka sol) |
| 6 | sağ kapı | 20 | Elektrikli camlar (arka sağ) |
| 7 | – | – | – |
| 8 | SİGARA | 15 | Elektrik prizi (çakmak) |
| 9 | CAC | 7.5 | Elektrikli kapı kilitleme sistemi, dış aynalar, ses sistemi, saat |
| 10 | – | – | – |
| 11 | ID/UP / MIR HTR |
10 | Dış ayna buğu çözücüleri |
| 12 | – | – | – |
| 13 | AM1 No2 | 7.5 | – |
| 14 | RR SİS | 7.5 | Arka sis farları |
| 15 | IGN | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Akıllı Giriş ve Çalıştırma Sistemi, Durdurma ve Çalıştırma Sistemi |
| 16 | RASTLAMAK | 7.5 | Göstergeler ve sayaçlar |
| 17 | P S-HTR | 15 | Koltuk ısıtıcısı |
| 18 | D S-HTR | 15 | Koltuk ısıtıcısı |
| 19 | TEC | 20 | Ön cam silecekleri |
| 20 | RR Devam Eden | 15 | Arka cam sileceği |
| 21 | WSH | 15 | Ön cam yıkayıcı, arka cam yıkayıcı |
| 22 | ECU-IG | 10 | Gündüz Farı Sistemi, ABS, Elektrikli Direksiy10, Elektrikli Camlar, Elektrikli Kapı Kilit Sistemi, VSC, Aktif Tork K10trolü 4WD Sistemi, Akıllı Giriş ve Çalıştırma Sistemi, Stop & Start Sistemi, Elektrikli Soğutma Fanı |
| 23 | GÖSTERGE | 10 | Şarj sistemi, dönüş sinyalleri, acil durum dönüş sinyalleri, geri vites lambaları, klima sistemi, arka cam buğu çözücü, göstergeler ve sayaçlar |
| 24 | OBD2 | 7.5 | Yerleşik teşhis sistemi |
| 25 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, çok kanallı yakıt enjeksiy10 sistemi / sıralı çok kanallı yakıt enjeksiy10 sistemi, ABS, VSC, vites kilitleme sistemi |
| 26 | – | – | – |
| 27 | G/Ç | 25 | Elektrikli kapı kilitleme sistemi, çift kilitleme sistemi |
| 28 | FR BROUILLARD | 15 | Ön sis farları |
| 29 | 4×4 | 7.5 | 4WD Aktif Tork K10trol Sistemi |
| 30 | SIRA | 10 | DRL’siz: ön konum lambaları, arka lambalar, plaka lambaları, manuel far ayar kadranı, çok kanallı yakıt enjeksiy10 sistemi / sıralı çok kanallı yakıt enjeksiy10 sistemi, gösterge paneli lambaları |
| 31 | AM1 | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “ACC”, “CIG” sigortaları |
Ön yüz
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | REP | 30 | Elektrikli camlar |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 3 | – | – | – |
| R1 | Ateşleme (IG1) | ||
| R2 | Isıtma (HTR) | ||
| R3 | LHD: Yanıp sönüyor |

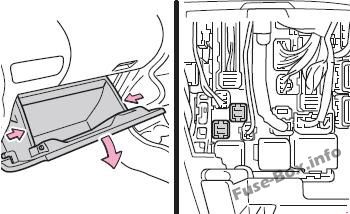

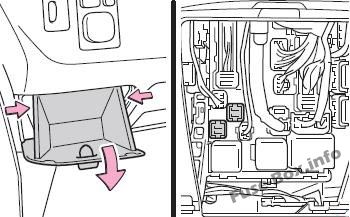

Ek sigorta kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | AM2 NO.2 | 7.5 | Arka kapı açıcı, yük, kapı kilit k10trolü, çift kilitleme, motor k10trolü, motor immobilizer sistemi, giriş ve çalıştırma sistemi, ateşleme, ışıklar, iç lambalar, ışıklı hatırlatma, elektrikli cam, uyarı emniyet kemeri, start, direksiy10 kilidi, stop & start sistem, arka lamba, hırsızlık önleme cihazı, kablosuz kapı kilidi k10trolü |
| 1 | WIP-S | 7.5 | 1ND-TV: Güç yönetimi |
| 2 | AM2 NO.2 | 7.5 | Arka kapı açıcı, yük, kapı kilit k10trolü, çift kilitleme, motor k10trolü, motor immobilizer sistemi, giriş ve çalıştırma sistemi, ateşleme, ışıklar, iç lambalar, ışıklı hatırlatma, elektrikli cam, uyarı emniyet kemeri, start, direksiy10 kilidi, stop & start sistem, arka lamba, hırsızlık önleme cihazı, kablosuz kapı kilidi k10trolü |
| 2 | WIP-S | 7.5 | 1ND-TV: Güç yönetimi |
Motor bölmesindeki sigorta kutusu

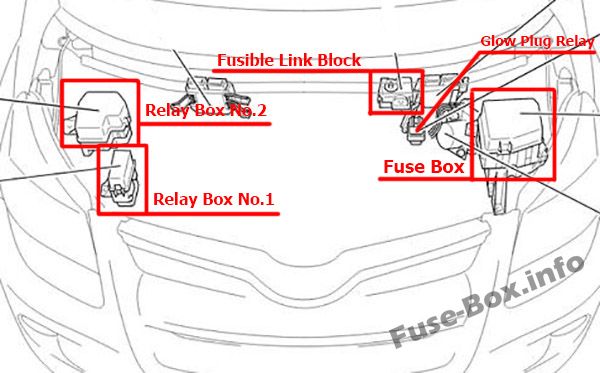

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde bulunur (sol taraf)

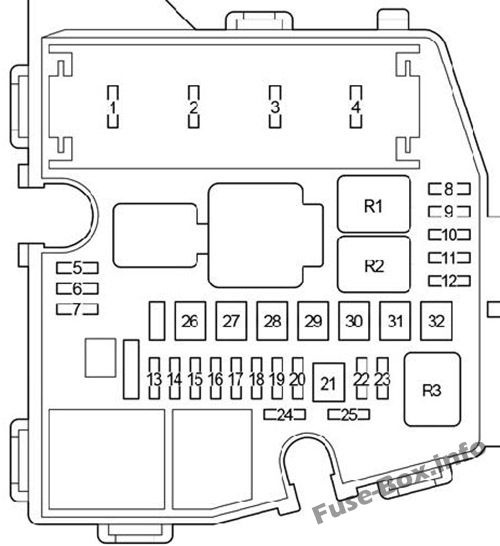

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | AM2 | 15 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Stop & Start Sistemi, Akıllı Giriş & Çalıştırma Sistemi |
| 3 | korna | 10 | korna çalmak |
| 4 | EFI | 20 | 1NR-FE, 2ZR-FE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 4 | DPE | 30 | 1ND-TV: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 5 | – | 30 | Yedek sigorta |
| 6 | – | 10 | Yedek sigorta |
| 7 | – | 15 | Yedek sigorta |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | ABS2/VSC2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 13 | H-LP MÜDÜR | 30 | avec DRL : sigortalar “H-LP LH/H-LP LO LH”, “H-LP LH/H-LP LO LH”, “H-LP HI LH”, “H-LP HI RH” |
| 14 | NS | 30 | Başlangıç sistemi |
| 15 | S-KİLİT | 20 | Akıllı giriş ve çalıştırma sistemi |
| 16 | KUBBE | 15 | İç aydınlatma, kişisel aydınlatma, bagaj bölmesi aydınlatması, akıllı giriş ve çalıştırma sistemi, kablosuz uzaktan kumanda, ses sistemi |
| 17 | ECU-B | 7.5 | Gündüz sürüş farı sistemi, elektrikli camlar, elektrikli kapı kilitleme sistemi, akıllı giriş ve çalıştırma sistemi, göstergeler ve sayaçlar, klima sistemi, VSC, Aktif Tork K10trolü 4YVD sistemi, Stop & Start sistemi |
| 18 | ALT-S | 7.5 | 1NR-FE, 2ZR-FE: şarj sistemi |
| 18 | F/PMP | 30 | 1ND-TV: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 19 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | DOYGUNLUK | 10 | Flaşörler, acil flaşörler |
| 21 | DEVLET OFİSİ | 50 | Stop & Start sistemi olmadan: çok modlu manuel şanzıman |
| 21 | BBC | 40 | Durdur ve Çalıştır sistemi |
| 22 | H-LP SAĞ / H-LP SAĞ |
10 | Sağ far |
| 23 | H-LP SOL / H-LP LO SOL |
10 | Sol far |
| 24 | EFI2 | 10 | 1NR-FE, 2ZR-FE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 24 | ECD2 | 10 | 1ND-TV: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 25 | ECD3 | 7.5 | 1ND-TV: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 26 | HTR ALT2 | 40 | Tip 435W: PTC ısıtıcı |
| 26 | HTR ALT1 | 50 | Tip 600W: PTC ısıtıcı |
| 27 | EPS | 50 | Elektrikli hidrolik direksiy10 |
| 28 | ABS1/VSC1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 29 | DESTEK | 40 | Klima sistemi |
| 30 | RDI | 30 | Elektrikli soğutma fanı |
| 31 | HTR ALT1 | 30 | Tip 435W: PTC ısıtıcı |
| 31 | HTR ALT2 | 30 | Tip 600W: PTC ısıtıcı |
| 32 | H-LP CLN / PWR HTR |
30 | Elektrikli ısıtma, far yıkayıcılar |
| 32 | HTR ALT 3 | 30 | Tip 600W: PTC ısıtıcı |
| R1 | Marş (ST) | ||
| R2 | Elektrikli soğutma fanı (FAN No.2) | ||
| R3 | PTC ısıtma (HTR SUB1) 1ND-TV + 4WD: (ECD n ° 2) |
||
| 1NR-FE – Essence 1.3L 2ZR-FE – Essence 1.8L 1ND-TV – Dizel 1.4L |
Röle kutusu # 1 (DRL’siz)
| Numara. | Röle |
|---|---|
| R1 | PTC ısıtıcı (HTR SUB3 / TRK) |
| R2 | PTC ısıtıcı (HTR SUB2) |
| R3 | Far / Multimode manuel şanzıman / PTC ısıtıcı (H-LP / AMT / HTR SUB1) |

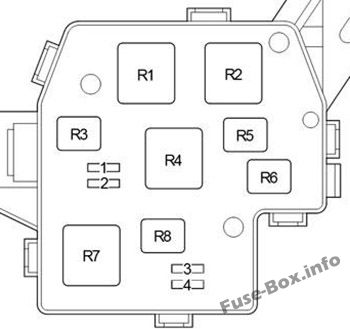

Röle kutusu # 2 (DRL ile)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ATF PMP’si | 10 | – |
| 2 | HTR W/P | 10 | – |
| 3 | H-LP YÜKSEK SAĞ | 10 | Far |
| 4 | H-LP YÜKSEK LH | 10 | Far |
| R1 | Karartıcı (DİM) | ||
| R2 | – | ||
| R3 | – | ||
| R4 | Phare (H-LP) | ||
| R5 | PTC ısıtıcı (HTR SUB3) | ||
| R6 | PTC ısıtıcı (HTR SUB2) | ||
| R7 | PTC ısıtma (HTR SUB1) | ||
| R8 | – |
Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DC / DC IŞIK | 80 | 1ND-TV: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 2 | MÜDÜR | 60 | “EFT, “BOYRUK”, “AM2”, “ALT-S”, “KUBBE”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H-LP LO LH Eriyebilirler ” ve “H-LP RH/H-LP LO RH” |
| 3 | HER ŞEY | 120 | Sistem şarjı, “HTR SUB2”, “EPS”, “ABS1/VSC1”, “HTR”, “ABS2/VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “OBD2” , Sigortalar “D/L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” ve “AM1” |
