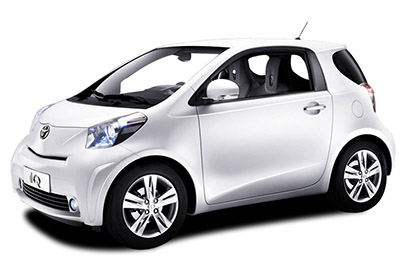

Bu yazıda, 2008’den 2015’e kadar üretilen ilk nesil Toyota iQ / Scion iQ’yu (KGJ10 / NGJ10 / NUJ10) ele alıyoruz. Burada
İçindekiler
Toyota iQ / Scion iQ 2008-2015 sigorta düzeni
İç sigorta kutusu

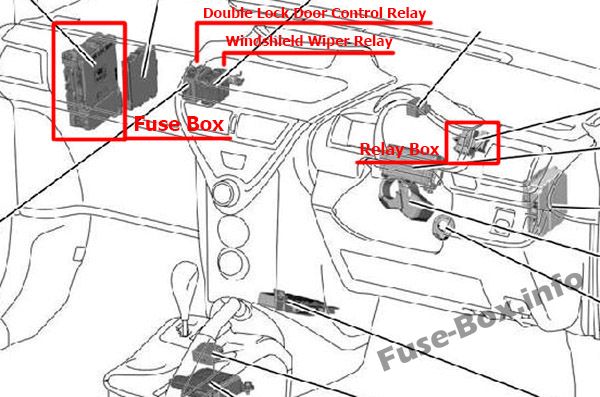

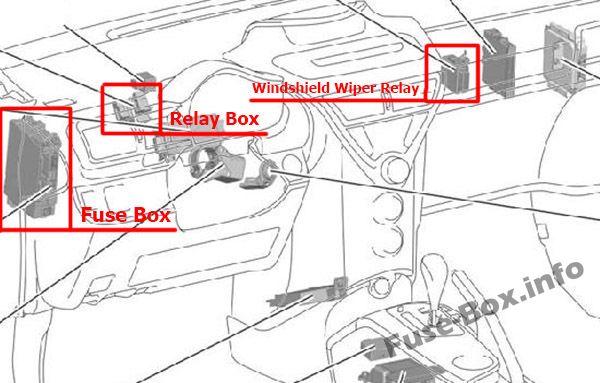

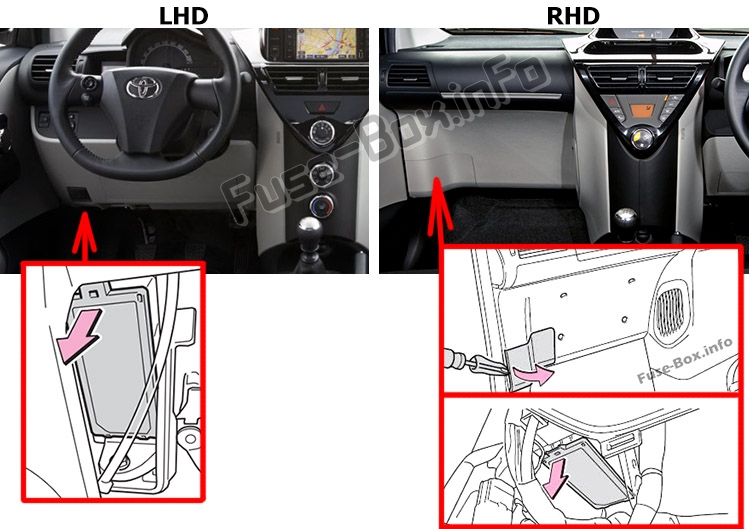

Sigorta kutusu konumu
Sigorta kutusu, sürücü tarafında (sağdan direksiy10lu araçlarda yolcu tarafı) ön panelin altında, kaputun altında bulunur.

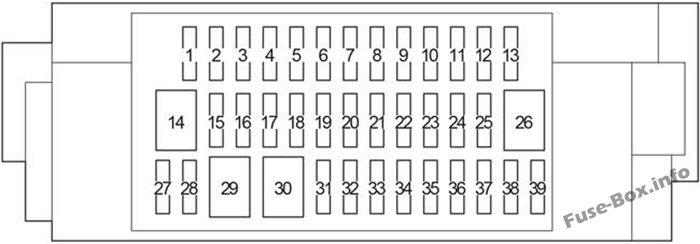

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ECU-IG NO.1 | 7.5 | Araç Stabilite K10trol Sistemi, Vites Kilidi K10trol Sistemi, Elektrikli Direksiy10, Otomatik Far Sistemi, Ana Gövde ECU, Lastik Basıncı Uyarı Sistemi |
| 2 | GÖSTERGE | 10 | Elektrikli Soğutma Fanı(ları), Şarj Sistemi, Acil Dönüş Sinyalleri, Ön Yolcu Emniyet Kemeri Hatırlatma Işığı, Yedek Işıklar, Çok Noktadan Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, ECU silecek, otomatik parlama önleyici iç ayna |
| 3 | HTR-IG | 10 | Klima sistemi, silecek buz çözücü, arka cam buğu çözücü |
| 4 | – | – | – |
| 5 | Yıkayıcı Sağ | 10 | Ön cam yıkayıcı |
| 6 | ÖN CAM SİLECEK SAĞ | 10 | Arka cam sileceği |
| 7 | SİLECEK | 25 | Ön cam silecekleri |
| 8 | RONDELLE FR | 10 | Ön cam yıkayıcı |
| 9 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 10 | RR SİS | 7.5 | Arka sis lambası |
| 11 | PANEL NO.2 | 5 | gündüz yanan ışıklar veya otomatik ışık k10trolü ile: gündüz yanan ışık sistemi |
| 11 | SIRA NO.1 | 10 | Manuel far seviye ayar düğmesi, ön konum lambaları, arka lambalar, plaka lambaları |
| 12 | KAPI N° 2 | 20 | Elektrikli camlar |
| 13 | D/LN°1 | 15 | Elektrikli kapı kilitleme sistemi, ana gövde ECU’su |
| 14 | KAPI NO 1 | 30 | Elektrikli camlar |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | SİGARA | 15 | Fiş |
| 18 | CAC | 5 | Dış aynalar, ses sistemi, vites kilidi k10trol sistemi, ana gövde ECU’su |
| 19 | PANEL N° 1 | 5 | otomatik ışık k10trolü ile: sayaç |
| 19 | İŞARET | 5 | Sayaç, güç yönetimi ECU |
| 20 | SIRA | 10 | otomatik aydınlatma k10trollü: ön konum lambaları, arka lambalar, plaka lambaları, arka sis lambası, ön sis lambaları, manuel far ayar kadranı, çok noktalı yakıt enjeksiy10 sistemi / dsystem ” sıralı çok noktalı yakıt enjeksiy10u, gösterge paneli, silecek ECU |
| 20 | SIRA NO.2 | 10 | Ön konum lambaları, arka lambalar, plaka lambaları, arka sis lambası, ön sis lambaları, manuel far ayar kadranı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, yerleşik panel, silecek ECU |
| 21 | BROUILLARD FR | 15 | Ön sis farları |
| 22 | AM1 | 7.5 | “ACC” sigortası, çalıştırma sistemi |
| 23 | DUR | 10 | Araç Denge K10trol Sistemi, Güç Yönetimi ECU, Vites Kilidi K10trol Sistemi, Stop Lambaları, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | G/L NO.2 | 10 | Elektrikli kapı kilitleme sistemi |
| 25 | MERKEZ | 15 | Isıtmalı koltuklar |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | – | – | – |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Ön sis lambası (FR FOG) |
| R2 | Isıtma (HTR) |
| R3 | Panel ışığı (PANEL) |
Motor bölmesindeki sigorta kutusu
Sigorta kutusu konumu

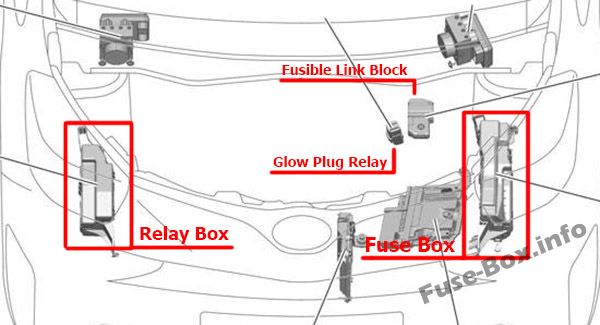

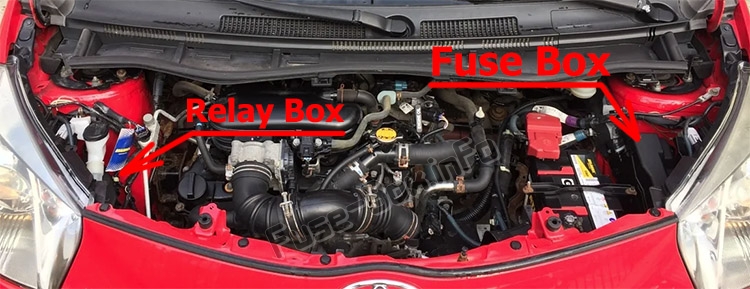

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

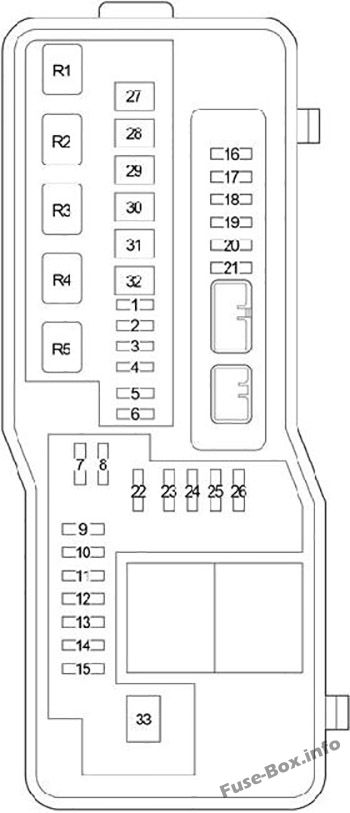

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | buğu giderme | 30 | Benzin: Arka cam buğu çözücü |
| 3 | BUĞU ÇÖZME N ° 1 | 30 | Dizel: Arka cam buğu çözücü |
| 4 | – | – | – |
| 5 | WIP-S | 7.5 | Benzin: güç yönetimi ECU’su |
| 5 | DİSEM BUAGE NO.2 | 7.5 | Dizel: Güç Kaynağı K10trolü ECU’su |
| 6 | ME HTR | 7.5 | Dış ayna buğu çözücüleri |
| 7 | KUBBE | 15 | İç aydınlatma, ses sistemi |
| 8 | ECU-B NO.1 | 7.5 | Ana gövde ECU, elektrikli kapı kilit sistemi, 8t akıllı çalıştırma sistemi |
| 9 | H-LP LO | 20 | Toyota: gündüz yanan farlar veya otomatik ışık k10trolü ile: far (kısa huzme) |
| 9 | H-LP LH | 10 | Toyota: gündüz yanan farlar veya otomatik ışık k10trolü olmadan: far (kısa huzme) Sol far |
| 9 | H-LP MÜDÜR | 20 | Scion (gündüz yanan farlarla): “H-LP RH LO”, “H-LP LH LO” sigortaları |
| 10 | AM2 NO.2 | 7.5 | Güç yönetimi ECU’su |
| 11 | ECU-B NO.2 | 5 | Metre, elektrikli camlar, klima sistemi |
| 12 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 13 | TUR & HAZ | 10 | Flaşörler, acil flaşörler |
| 14 | EMLAK | 7.5 | Akıllı giriş ve çalıştırma sistemi |
| 15 | KUPASI D / C | 30 | Sigortalar “ECU-B NO.1”, “DOME” |
| 16 | EFI NO.1 | 10 | Benzin: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | DPE N° 1 | 10 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | IG2 | 10 | SRS hava yastığı sistemi, hız göstergesi |
| 18 | IGN | 15 | Benzin: Enjeksiy10, ateşleyici |
| 18 | DPE N° 2 | 7.5 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 19 | ALT-S | 7.5 | Şarj sistemi |
| 20 | EFI-BAŞKANI | 20 | Benzin: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.1” sigorta, yakıt pompası |
| 20 | ECD-BAŞKANI | 30 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | korna | 10 | korna çalmak |
| 22 | AM2 N°1 | 30 | Başlangıç sistemi |
| 23 | – | – | – |
| 24 | H-LP HI | 7.5 | Toyota: gündüz yanan farlar veya otomatik ışık k10trolü olmadan: sağ far |
| 25 | STRG KİLİT | 20 | Direksiy10 kilit sistemi |
| 26 | H-LP Sağ | 10 | Toyota: gündüz yanan farlar veya otomatik ışık k10trolü ile: far (uzun huzme) |
| 26 | H-LP ANA SAYGI | 25 | Scion : sigortalar « H-LP RH HI », « H-LP LH HI » |
| 27 | ABS NO.2 | 30 | Kilitlenme önleyici fren sistemi |
| 28 | HTR-B | 40 | Eriyebilirler “HTR”, “BLR” |
| 29 | KARBURANT HTR | 30 | Yağ ısıtma |
| 30 | ABS N°1 | 50 | Kilitlenme önleyici fren sistemi |
| 31 | RDI | 30 | Elektrikli soğutma fanı |
| 32 | EPS | 50 | Elektrikli hidrolik direksiy10 |
| 33 | BBC | 40 | Durdur ve Çalıştır sistemi |
| R1 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R2 | Marş (ST) | ||
| R3 | Arka cam buğu çözücü (DEFOGER) | ||
| R4 | Antivol (S-HORN) | ||
| R5 | Elektrikli soğutma fanı (FAN NO.1) |
röle kutusu

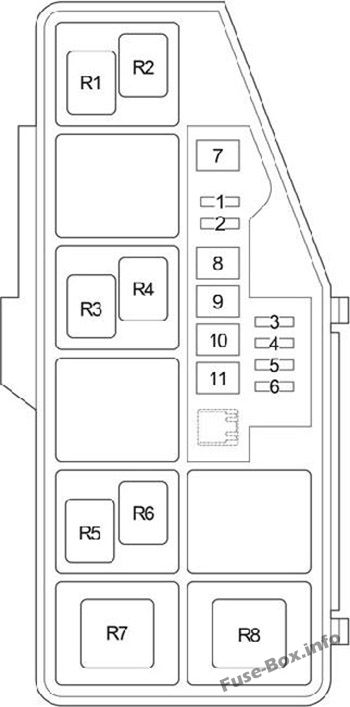

Motor bölmesi röle kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | PWR HTR | 25 | PTC ısıtıcı |
| 1 | BUZ giderme | 20 | Silecek buz çözücü |
| 1 | CTP NO.2 | 30 | PTC ısıtıcı |
| 2 | – | – | – |
| 3 | H-LP LH LO | 10 | Sol far (kısa huzme) |
| 4 | H-LP RH LO | 10 | Sağ far (kısa huzme) |
| 5 | H-LP LH HI | 10 | Scion: Sol far (uzun far) |
| 6 | H-LP RH HI | 10 | Scion: Sağ far (uzun far) |
| 7 | CTP NO.2 | 30 | PTC ısıtıcı |
| 8 | CTP NO.3 | 30 | PTC ısıtıcı |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | CTP NO.1 | 30 | 1KR-FE: PTC ısıtıcı |
| 11 | CTP NO.1 | 50 | 1KR-FE hariç: PTC ısıtıcı |
| R1 | 1KR-FE: PTC ısıtıcı (PTC NO.1) | ||
| R2 | – | ||
| R3 | PTC ısıtıcı (PTC NO.2) | ||
| R4 | PTC ısıtıcı (PTC NO.3) | ||
| R5 | – | ||
| R6 | Karartıcı (DİM) | ||
| R7 | Phare (H-LP) | ||
| R8 | 1KR-FE hariç: PTC ısıtıcı (PTC NO.1) |

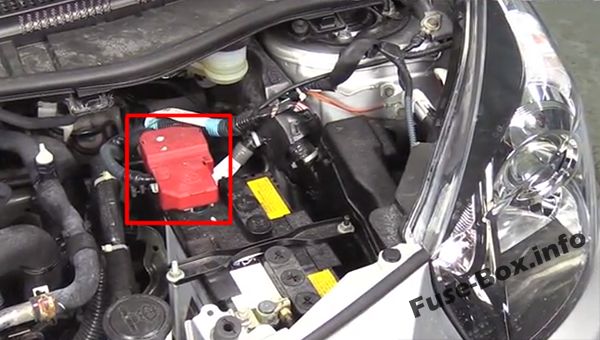

Sigorta bağlantı bloğu
Pilin üzerinde bulunur
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DC / DC IŞIK | 80 | Dizel: Motor k10trolü |
| 2 | MÜDÜR | 80 | “EFI ANA”, “EFI NO.1”, “KORNA”, “AM2 NO.1”, “AM2 NO.2”, “DOME”, “ECU-B NO.2”, “DÖNÜŞ&HAZ”, “H- LP LO”, “H-LP LH LO”, “H-LP ANA”, “H-LP ANA HI”, “ECU-B NO.1”, “D/C KESİM”, “ETCS”, “H- Fusibles LP HI”, “IG2”, “IGN”, “ALT-S” |
| 3 | HER ŞEY | 120 | Sistem şarjı, “RDI”, “ABS NO.1”, “ABS NO.2”, “HTR-B”, “ACC”, “CİG”, “GAUGE”, “ECU IG NO.1”, “HTR” – IG”, “SİLECEK YIKAYICI”, “AM1”, “KAPı NO.1”, “DUR”, “KAPı NO.2”, “OBD”, “RR SİS”, “FR SİS”, “DEF”, ” KUYRUK “, “KUYRUK N°2”, “EPS”, “PTC N°1”, “PTC N°2”, “PTC N°3”, “DEICER”, “D/LN°1”, “D/ Sigortalar L NO.2”, “PANEL”, “PANEL NO.1” |
