Toyota Hilux SW4 / Fortuner 2005-2015 sigorta düzeni
İç sigorta kutusu

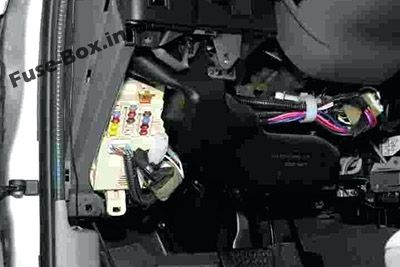

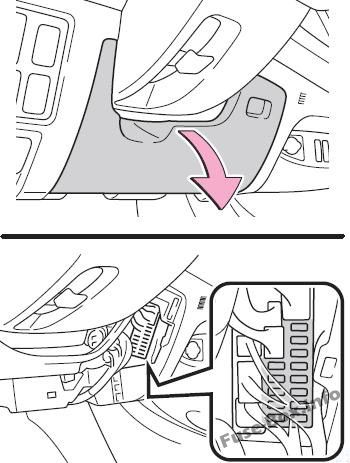

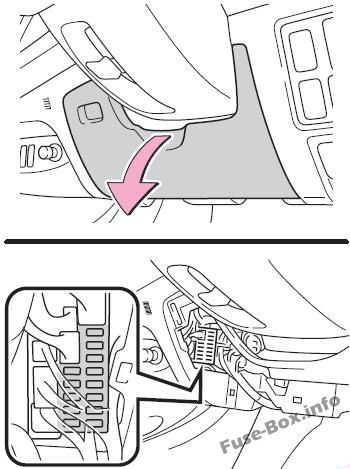

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin altında, kapağın arkasında bulunur.

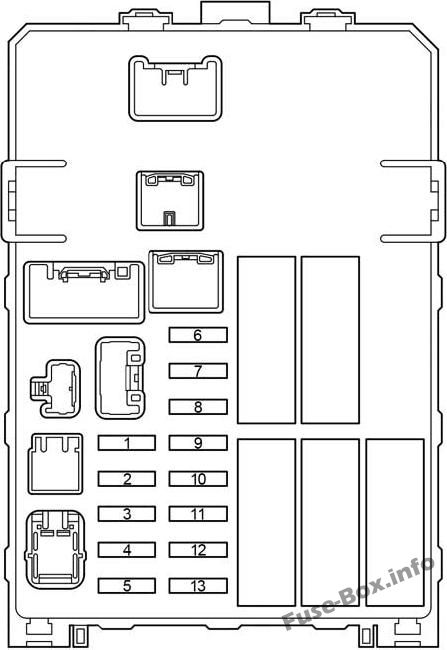

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | INJ | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 3 | DUR | 10 | Fren lambaları, yükseğe m10te fren lambası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ABS, TRC, VSC ve vites kilidi k10trol sistemi |
| 4 | SIRA | 10 | Pano aydınlatması, ön sis farları, far huzme seviyesi k10trol sistemi, ön konum lambaları, arka lambalar, plaka lambaları, çok noktalı yakıt enjeksiy10 sistemi / çok noktalı yakıt enjeksiy10 sistemi sıralı, bilgi ekranı, gündüz yanan ışık sistemi ve otomatik far sistemi |
| 5 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 6 | NS | 7.5 | Marş sistemi, göstergeler ve sayaçlar ve çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 7 | AC | 10 | Klima sistemi |
| 8 | RASTLAMAK | 7.5 | Göstergeler ve sayaçlar ve DPF sistemi |
| 9 | SİGARA | 15 | çakmak |
| 10 | CAC | 7.5 | Ses sistemi, elektrik prizi, saat, elektrikli ayna k10trol sistemi, vites kilidi k10trol sistemi ve bilgi ekranı |
| 11 | IGN | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastıkları ve yakıt pompası |
| 12 | TEC | 20 | Ön cam sileceği ve yıkayıcı |
| 13 | ECU-IG & ÖLÇER | 10 | Klima sistemi, şarj sistemi, arka diferansiyel kilit sistemi, ABS, TRC, VSC, acil dönüş sinyalleri, dönüş sinyalleri, geri vites lambaları, çok noktadan yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, sistem vites kilidi k10trolü, arka cam buğu çözücü, farlar, kapı karşılama düğmeleri, elektrikli kapı kilit sistemi, kablosuz uzaktan kumanda sistemi, direksiy10 sensörü, gündüz yanan ışık sistemi, hız sabitleyici, yıkayıcı – farlar, ısıtmalı koltuklar, dış ayna buğu çözücüleri, çok işlevli ekran ve yolcu emniyet kemeri hatırlatma ışığı |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | AM1 | 40 | Arka diferansiyel kilit sistemi, ABS, TRC, VSC, “ACC”, “CIG”, “ECU-IG & GAUGE” ve “WIP” sigortaları |
| 2 | IG1 | 40 | Sigortalar “PWR”, “S-HTR”, “4WD”, “DOOR”, “DEF” ve “MIR HTR” |
| R1 | Güç soketi (PWR OUT) | ||
| R2 | Isıtma (HTR) | ||
| R3 | Entegrasy10 rölesi |
röle kutusu

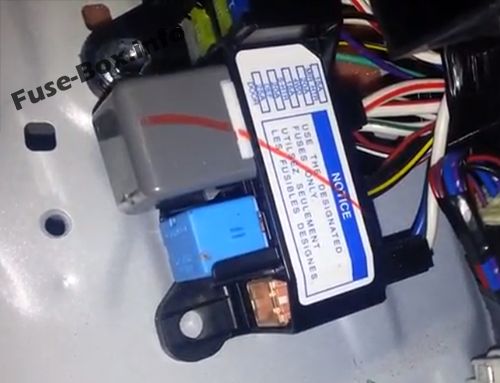

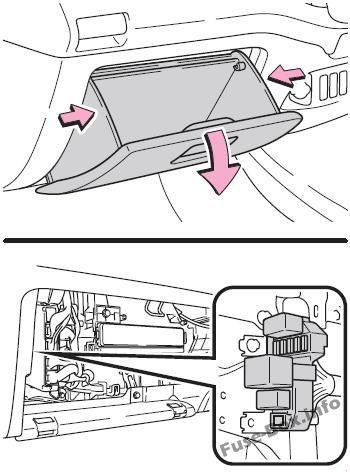

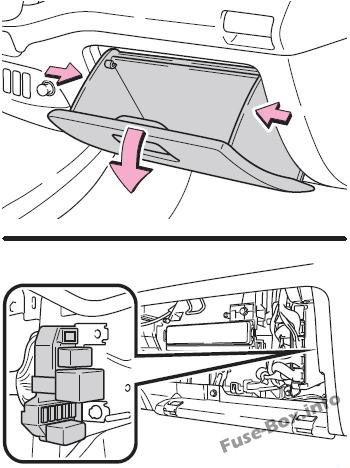

Torpido gözünün arkasında bulunur.
Yolcu bölmesi röle kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KAPI | 25 | Elektrikli kapı ve pencereler için elektrikli kilitleme sistemi |
| 2 | BESLEDİ | 20 | Arka cam buğu çözücü ve çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 3 | – | – | – |
| 4 | 4×4 | 20 | Arka diferansiyel kilit sistemi, ABS, TRC ve VSC |
| 5 | REP | 30 | Elektrikli camlar |
| R1 | Ateşleme (IG1) | ||
| R2 | Arka cam buğu çözücü (DEF) |
Motor bölmesindeki sigorta kutusu

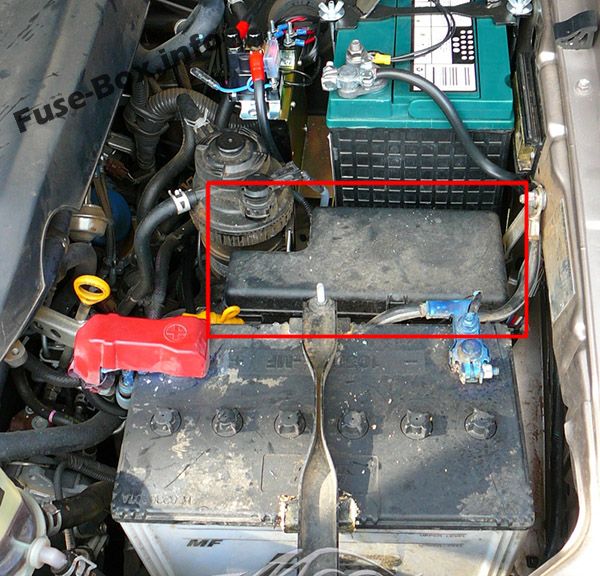

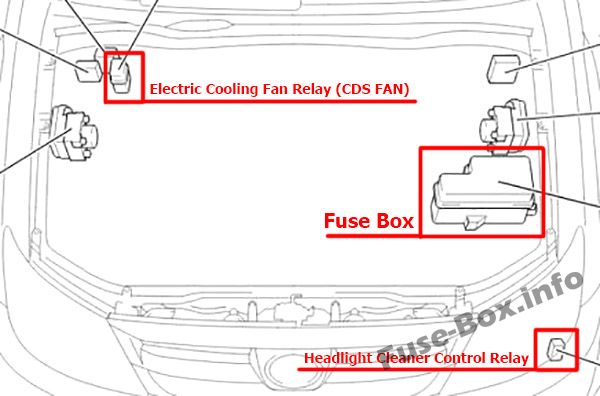

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde bulunur (sol taraf)
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | 25 | Yedek sigorta |
| 2 | – | 15 | Yedek sigorta |
| 3 | – | 10 | Yedek sigorta |
| 4 | SİS | 15 | Ön sis farları |
| 5 | korna | 10 | korna çalmak |
| 6 | EFI | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | – | – | – |
| 8 | H-LP RL | 20 | Haziran 2011’den önce: Sağ far (Alt) |
| 8 | H-LP RL | 15 | Haziran 2011’den itibaren: Sağ far (Alt) |
| 9 | H-LP LL.M. | 20 | Haziran 2011’den önce: Sol far (Alt) |
| 9 | H-LP LL.M. | 15 | Haziran 2011’den itibaren: Sol far (Alt) |
| 10 | H-LP Sağ | 20 | Haziran 2011’den önce: Sağ far (Üst) ve sağ far (Alt) |
| 10 | H-LP Sağ | 15 | Haziran 2011’den itibaren: Sağ far (Üst) ve sağ far (Alt) |
| 11 | H-LP LH | 20 | Haziran 2011’den önce: Sol far (Üst) ve sol far (Alt) |
| 11 | H-LP LH | 15 | Haziran 2011’den itibaren: Sol far (Üst) ve sol far (Alt) |
| 12 | ECU-IG NO.2 | 7.5 | Ağustos 2013’ten Önce: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 12 | ECU-IG NO.2 | 10 | Ağustos 2013’ten itibaren: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | – | – | – |
| 14 | ECU-B | 7.5 | Ağustos 2008’den önce: Kapı iç düğmeleri, elektrikli kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi, direksiy10 sensörü ve farlar |
| 14 | ECU-B | 10 | Ağustos 2008’den itibaren: Kapı iç düğmeleri, elektrikli kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi, direksiy10 sensörü ve farlar |
| 15 | RAD | 15 | Ağustos 2013’ten önce: Ses sistemi |
| 15 | RAD | 20 | Ağustos 2013’ten itibaren: Ses sistemi |
| 16 | KUBBE | 7.5 | İç aydınlatma, motor anahtarı aydınlatması, kişisel aydınlatma, göstergeler ve sayaçlar, saat, bilgi ekranı, kablosuz uzaktan kumanda sistemi, gündüz farı ve sis farı sistemi |
| 17 | 1 F | 20 | Emisy10 k10trol sistemi |
| 18 | ETCS | 10 | Multiport Yakıt Enjeksiy10 Sistemi / Sıralı Multiport Yakıt Enjeksiy10 Sistemi, Elektrikli Gaz Kelebeği K10trol Sistemi |
| 19 | ALT-S | 7.5 | Şarj sistemi |
| 20 | DÖNÜŞ HAZ | 15 | Acil dönüş sinyalleri ve dönüş sinyalleri |
| 21 | – | – | – |
| 22 | ECU-B NO.2 | 7.5 | Klima sistemi |
| 23 | HKM | 30 | Sigortalar “ECU-B”, “DOME” ve “RAD” |
| 24 | CTP NO.1 | 50 | 1KD-FTV, 5L-E: elektrikli ısıtıcı |
| 24 | CLN H-LP | 50 | 1GR-FE: Amiral gemisi temizleyicileri |
| 25 | ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk |
| 26 | CDS FANI | 30 | Elektrikli soğutma fanı |
| 27 | ABS N°1 | 40 | Ağustos 2008’den önce: ABS, TRC ve VSC |
| 27 | RR CLR | 40 | Ağustos 2008’den itibaren: Arka klima |
| 28 | FR HTR | 40 | Ağustos 2009’dan önce: Klima sistemi, “A/C” sigortası |
| 28 | FR HTR | 50 | Ağustos 2009’dan itibaren: Klima sistemi, “A/C” sigortası |
| 29 | ABS NO.2 | 40 | ABS, TRC ve VSC |
| 30 | RR CLR | 30 | Ağustos 2008’den önce: Arka klima |
| 30 | ABS N°1 | 40 | Ağustos 2008’den itibaren: ABS, TRC ve VSC |
| 31 | HER ŞEY | 100 | Sistem şarjı, “PWR SEAT”, “HLP CLN”, “FR HTR”, “AM1”, “IG1”, “PTC NO.1”, “PTC NO.2”, “PWR OUT”, “STOP”, ” Fusibles KUYRUK” ve “OBD” |
| 32 | PARILTI | 80 | Motor ön ısıtma sistemi |
| 33 | BATT P/I | 50 | “SİS”, “KORNA” ve “EFT” sigortaları |
| 34 | AM2 | 30 | Motor yolverici, “ST”, “IGN”, “INJ” ve “MET” sigortaları |
| 35 | MÜDÜR | 40 | Eriyebilirler “H-LP RH”, “H-LP LH”, “H-LP RL” ve “H-LP LL” |
| 36 | BİR POMPA | 50 | 2TR-FE: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 36 | CLN H-LP | 50 | 1KD-FTV: Amiral gemisi temizleyicileri |
| R1 | Karartıcı (DİM) | ||

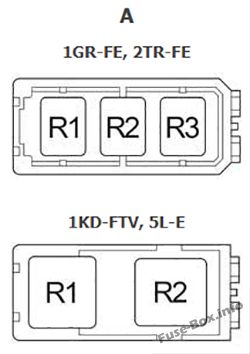

| R2 | HID: Far (H-LP) Halojen: Elektrikli soğutma fanı (CDS FAN) |
||
| R1 | Marş (ST) | ||
| R2 | 1GR-FE, 2TR-FE: Hava / yakıt oranı sensörü (A / F) 1KD-FTV, 5L-E: Motor ön ısıtma sistemi (GLOW) |
||
| R3 | 1GR-FE, 2TR-FE: Yakıt pompası (F / PMP) |
