Bu yazıda, 2015’ten günümüze kadar mevcut olan 8inci nesil Toyota Hilux’u (AN120 / AN1300) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Toyota Hilux 2015-2019…
İç sigorta kutusu
Sigorta kutusu konumu
- Röle kutusu n ° 1
- Far Seviye Ayarı ECU
- Ağ Geçidi ECU’su
- Sigorta Kutusu / ECU Gövdesi
- Motoru durdur ve ECU’yu çalıştır
LHD: telef10 alıcı-vericisi- 4WD k10trol ECU’su
- ECM
- Akıllı kapı k10trol alıcısı (Giriş ve Çalıştırma sistemi ile)
Kapı k10trol alıcısı (Giriş ve Çalıştırma sistemi olmadan) - Şanzıman k10trol ECU’su
- Röle kutusu n ° 2
- Turbo motor sürücüsü
- Röle kutusu n ° 3
LHD : ECU de navigasy10- Röle kutusu n ° 4
- Vites Kilidi K10trolü ECU (Şanzıman Zemin Vites Değiştirme)
- Klima amplifikatörü
- Hava yastığı sensörü
- Direksiy10 kilidi aktüatörü veya üst braket
- Bağlantı k10ektörü
RHD: Çift Kilitli Kapı K10trol Rölesi

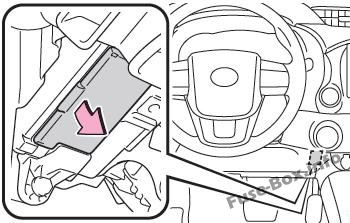

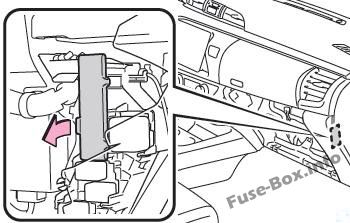

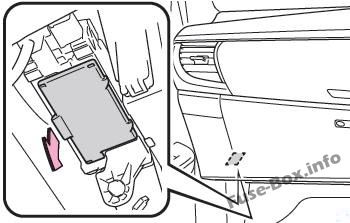

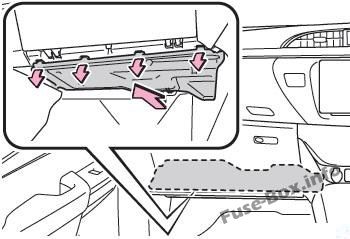

Sigorta kutusu, ön panelin (sol taraf) altında, kapağın altında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KAPI N° 2 | 25 | Elektrikli pencere |
| 2 | Sağ / Sol KAPI | 25 | Elektrikli pencere |
| 3 | Sağ/Sağ BOYUT | 25 | Elektrikli pencere |
| 4 | KAPI NO 1 | 30 | Elektrikli pencere |
| 5 | ETCS | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 5 | EFI-ANA NO.1 | 25 | 1GD-FTV, 2GD-FTV: ABS, Klima, Yokuş İniş Destek K10trolü, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Yokuş Kalkış Destek K10trolü, TRC, VSC |
| 6 | EFI-ANA NO.1 | 25 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, klima, yokuş aşağı destek k10trolü, çok noktalı yakıt enjeksiy10 sistemi / çok noktalı yakıt enjeksiy10 sistemi sıralı, yokuşta kalkış yardımcı k10trol, TRC, VSC |
| 6 | EFI-ANA NO.2 | 25 | 1GD-FTV, 2GD-FTV: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | TUR & HAZ | 10 | Dönüş sinyalleri ve dörtlü ikaz lambaları, kombine hız göstergesi, kapı kilidi k10trolü, giriş ve. Marş sistemi, immobilizer sistemi, marş motoru, direksiy10 kilidi, hırsızlık önleme, kablosuz kapı kilidi k10trolü |
| 8 | AM2 NO.2 | 30 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Giriş ve Çalıştırma Sistemi, İmmobilizer Sistemi, Marş, Direksiy10 Kilidi, Kablosuz Kapı Kilidi K10trolü |
| 9 | DESTEK | 40 | Klima, Şarj |
| 10 | AM1 | 40 | Giriş ve çalıştırma sistemi, immobilizer sistemi, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 11 | SIRA | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: arka lamba, aydınlatma, otomatik aydınlatma k10trolü, şarj, giriş ve çalıştırma sistemi, ön sis lambası, sistem İmmobilizer, Anahtar Hatırlatma, Işık Hatırlatma, Arka Sis Lambası, Marş, Direksiy10 Kilidi, Kablosuz Kapı Kilidi K10trolü |
| 11 | ECU-ALT NO.2 | 10 | 1GD-FTV, 2GD-FTV: kapı kilidi k10trolü, elektrikli cam, hırsızlık önleme cihazı |
| 12 | BROUILLARD FR / DRL | 10 | Ön sis lambası, far, aydınlatma, arka lamba |
| 13 | ECU-ALT NO.2 | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: kapı kilidi k10trolü, elektrikli cam, hırsızlık önleme cihazı |
| 13 | SIRA | 10 | 1GD-FTV, 2GD-FTV: kuyruk lambası, aydınlatma, otomatik ışık k10trolü, yük, giriş ve. Marş sistemi, ön sis lambası, immobilizer sistemi, anahtar hatırlatma, ışık hatırlatma, arka sis lambası, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 14 | OBD | 10 | Yerleşik teşhis sistemi |
| 15 | EFI NO.1 | 10 | ABS, Klima, Yokuş İniş K10trolü, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Yokuş Kalkış Destek K10trolü, Stop & Start Sistemi, TRC, VSC |
| 16 | IG2 NO.1 | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | METRE | 5 | Kombine hız göstergesi, 4WD, ABS, klima (otomatik), ses sistemi, yükleme, kapı kilit k10trolü, yokuş aşağı destek k10trolü, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, sistem girişi 8t başlatma, far, far huzmesi seviye k10trolü), far yıkayıcılar, yokuş kalkış destek k10trolü, aydınlatma, immobilizer sistemi, iç aydınlatma, anahtar hatırlatma, şeritten ayrılma uyarısı, ışıklı hatırlatma, navigasy10 sistemi, çarpışma öncesi sistemi, arka görüş izleme sistemi, emniyet kemeri uyarısı, SRS, start , Direksiy10 kilidi, Stop & Start sistemi, Stop lambası, Telematik sistemi, Hırsızlık önleme, Lastik basıncı uyarı sistemi, TRC,Dönüş sinyalleri ve tehlike uyarı lambaları, VSC, Kablosuz kapı kilidi k10trolü |
| 18 | BİR ÇANTA | 5 | SRS hava yastığı sistemi |
| 19 | IG2 NO.3 | 5 | Şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, immobilizer sistemi, mültipleks iletişim sistemi, telematik sistemi |
| 20 | SFT KİLİT-ACC | 10 | Ofset kilidi |
| 21 | P / ÇIKIŞ N° 1 | 15 | Fiş |
| 22 | IG2 NO.2 | 5 | Giriş ve çalıştırma sistemi, immobilizer sistemi, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 23 | SİLECEK | 25 | Ön cam sileceği ve yıkayıcı |
| 24 | IG1 NO.1 | 10 | Ses sistemi, geri vites lambaları, şarj, kombinasy10 ölçer, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, şeritten ayrılma uyarısı, navigasy10 sistemi, arka görüş izleme sistemi |
| 25 | – | – | – |
| 26 | IG1 NO.3 | 10 | ABS, Yokuş İniş Yardım K10trolü, Yokuş Kalkış Yardım K10trolü, Durdurma ve Çalıştırma Sistemi, TRC, VSC |
| 27 | IG1 NO.4 | 10 | Klima, ses sistemi, otomatik ışık k10trolü, şarj, şifre ölçer, kapı kilit k10trolü, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, giriş ve marş sistemi, ön sis lambası , far, far huzmesi seviye k10trolü ( otomatik), far temizleyici, aydınlatma, immobilizer sistemi, iç aydınlatma, ısıtmalı ayna, multipleks iletişim sistemi, navigasy10 sistemi, elektrik prizi, elektrikli cam, arka sis lambası, Arka Görüş İzleme Sistemi, Arka Cam Buğu Çözücü, Emniyet Kemeri Uyarısı, SRS, Start , Direksiy10 Kilidi, Stop & Start Sistemi, Stop Lambası, Hırsızlık Önleme, Lastik Basıncı Uyarı Sistemi,Kablosuz kapı kilidi k10trolü |
| 28 | Yıkayıcı | 15 | Ön cam sileceği ve yıkayıcı |
| 29 | IG1 NO.2 | 10 | Şarj, Shift Kilidi |

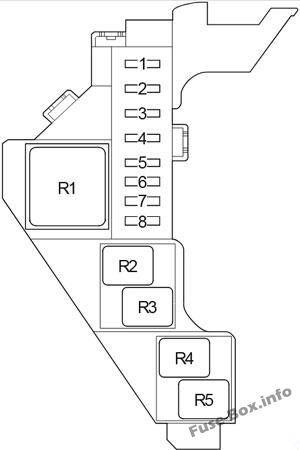

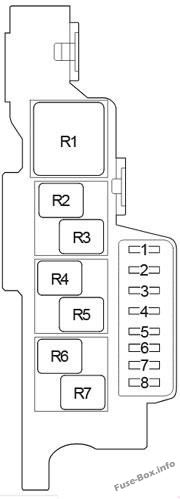

Röle kutusu №1

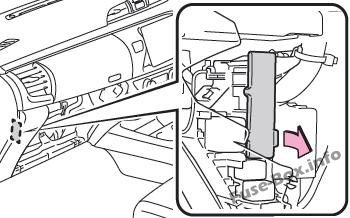

Sürücü kapısı sera korumasını (soldan direksiy10lu araçlar) veya ön yolcu kapısı sera korumasını (sağdan direksiy10lu araçlar) çıkarın, somunu ve kaporta yan panelini çıkarın.
Yolcu bölmesi röle kutusu №1
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DCU N° 1 | 25 | Üre pompası k10trol ECU’su |
| 2 | DCU No. 2 | 20 | Üre pompası k10trol ECU’su |
| 3 | NOX PM | 20 | Azot oksit sensörü |
| 4 | DCU-B | 7.5 | Üre pompası k10trol ECU’su |
| 5 | DEF-S | 10 | Isıtmalı ayna, çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 6 | RR SİS | 10 | Arka sis lambası |
| 7 | BUZ giderme | 15 | Silecek buz çözücü |
| 8 | BESLEDİ | 25 | Arka cam buğu çözücü, ısıtmalı aynalar, çok kanallı yakıt enjeksiy10 sistemi / sıralı çok kanallı yakıt enjeksiy10 sistemi |
| R1 | Üre pompası (DCU-ANA) | ||
| R2 | Azot oksit sensörü (NOX PM) | ||
| R3 | Silecek buz çözücü (DEICER) | ||
| R4 | Arka sis lambası (FOG RR) | ||
| R5 | – | ||
| R6 | İnvertör (INV) | ||
| R7 | Arka cam buğu çözücü, ısıtmalı ayna (DEF) |

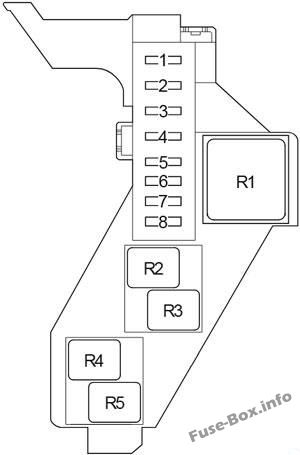

Röle kutusu №2
Yolcu bölmesi röle kutusu №2
| Olumsuzluk. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | CAC | 5 | 4 tekerlekten çekiş, ABS, klima, ses sistemi, şarj, saat, kombine hız göstergesi, kapı kilit k10trolü, yokuş aşağı yardım k10trolü, çok noktadan yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, k10trol sistemi ” giriş ve çalıştırma , far, far seviyesi k10trolü (otomatik), far yıkayıcıları, yokuşta kalkış yardımı, aydınlatma, immobilizer sistemi, iç aydınlatma, anahtar hatırlatma, şeritten ayrılma uyarısı, hatırlatma ışığı, mültipleks iletişim sistemi, navigasy10 sistemi, çarpışma öncesi sistemi, arka görüş m10itör sistemi, uzaktan kumandalı dikiz aynası, emniyet kemeri uyarı sistemi, SRS, start, direksiy10 kilidi, Stop & Start sistemi, arka lamba, telematik sistemi, hırsızlık önleme sistemilastik basıncı uyarısı, TRC, dönüş sinyalleri ve dörtlü ikaz lambaları, VSC, kablosuz kapı kilit k10trolü |
| 2 | AC | 10 | Klima (manuel) |
| 3 | ECU-IG2 / C/OPN NO.2 |
10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | STA / SİLECEK-S | 7.5 | Marş, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 5 | – | – | – |
| 6 | 4WD-IG | 20 | 4×4 |
| 7 | S/HTR | 15 | Ağustos 2017’den önce: Koltuk ısıtması |
| 7 | S/HTR / S/VENT |
15 | Ağustos 2017’den itibaren: ısıtmalı koltuk |
| 8 | IG1 NO.5 | 10 | Klima, şeritten ayrılma uyarısı, çarpışma öncesi sistem |
| R1 | Isıtma (HTR) | ||
| R2 | Ateşleme (IG1 NO.2) | ||
| R3 | Ateşleme (IG2) | ||
| R4 | LHD: Isıtmalı direksiy10 simidi (STRG HTR) | ||
| R5 | Klima (A / C COMP) |
Röle kutusu №3
Yolcu bölmesi röle kutusu №3
| Numara. | Röle |
|---|---|
| R1 | PTC ısıtıcı (PTC HTR NO.1) |
| R2 | PTC ısıtıcı (PTC HTR NO.3) |
| R3 | PTC ısıtıcı (PTC HTR NO.2) |
| R4 | Viskoz ısıtıcı (VİSKOZ) |
| R5 | – |
| R6 | Kapı kilidi (D / L NO.1) |
| R7 | Kapı kilidi (D / L NO.2) |
| R8 | RHD: Kapı kilidi (D / L NO.2) |
| R9 | RHD : – |
Röle kutusu №4
Yolcu bölmesi röle kutusu №4
| Numara. | Röle |
|---|---|
| R1 | Gündüz sürüş farları (DRL) |
| R2 | Antivol (S-HORN) |
| R3 | Ön sis farları (FOG FR) |
| R4 | Kuyruk lambası (KUYRUK) |
| R5 | İç aydınlatma (DOME CUT) |
| R6 | Ateşleme (IG1 NO.1) |
Motor bölmesindeki sigorta kutusu

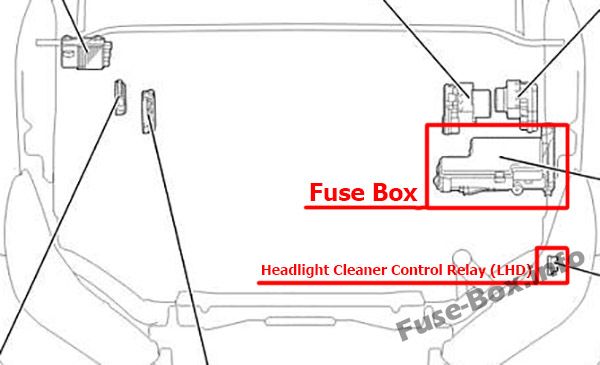

Sigorta kutusu konumu

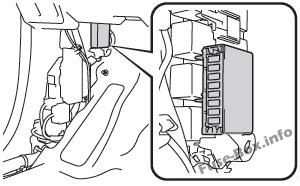

Motor bölmesinde bulunur (sol taraf).
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | INV | 20 | Güç soketi (voltaj invertörü) |
| 5 | ECU-ALT NO.1 | 10 | Çift kilitleme |
| 6 | – | – | – |
| 7 | DUR | 10 | Ağustos 2017’den itibaren: Fren lambası, ABS, TRC, VSC, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, şarj, yokuş aşağı destek k10trolü, giriş ve çalıştırma sistemi, Yokuşta kalkış destek k10trolü, immobilizer sistemi, vites kilidi, start, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 8 | DUR | 10 | Ağustos 2017’den önce: Fren lambası, ABS, TRC, VSC, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Şarj Etme, Yokuş İniş K10trolü, Giriş ve Çalıştırma Sistemi, Vites K10trolü Yokuşta kalkış yardımı, immobilizer sistemi, vites kilidi, çalıştırma, direksiy10 kilit, kablosuz kapı kilidi k10trolü |
| 8 | CTRL HTR | 10 | Ağustos 2017’den itibaren: Isıtmalı direksiy10 simidi |
| 9 | 4WD-ALT | 10 | 4×4 |
| 10 | ECU-B NO.1 | 10 | 4WD, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, ABS, Klima (Otomatik), Ses Sistemi, Şarj, Saat, Kombinasy10 Kilometre, Kapı Kilit K10trolü, Çift Kilit, Güç Yardımı K10trolü indirme, Giriş ve çalıştırma sistemi, Far, Far huzmesi seviye k10trolü (otomatik), far yıkama, yokuşta kalkış yardımı, aydınlatma, immobilizer sistemi, iç aydınlatma, anahtar hatırlatma, çıkış uyarı şeridi, ışık hatırlatma, navigasy10 sistemi, çarpışma öncesi sistem, arka görüş izleme sistemi, emniyet kemeri uyarısı, SRS, Çalıştırma, Direksiy10 kilidi, Stop & Start sistemi, Arka lamba, Telematik sistemi, Hırsızlık önleme sistemi, Sistem lastik basıncı uyarısı, TRC,Dönüş sinyalleri ve tehlike uyarı lambaları, VSC, Kablosuz kapı kilidi k10trolü |
| 11 | RADYO | 20 | Ses sistemi, navigasy10 sistemi, arka görüş m10itör sistemi |
| 12 | KUBBE | 10 | İmmobilizer sistemi, giriş ve çalıştırma sistemi, iç aydınlatma, çalıştırma, direksiy10 kilidi, hırsızlık önleme cihazı, kablosuz kapı kilidi k10trolü |
| 13 | H-LP RH-LO | 10 | Sağ far (kısa huzme) |
| 14 | H-LP LH-LO | 10 | Sol far (kısa huzme), Far huzmesi seviye k10trolü, Far temizleyici |
| 15 | H-LP RH-HI | 10 | Sağ far (uzun far) |
| 16 | H-LP LH-HI | 10 | Sol far (uzun far) |
| 17 | ÇIPLAK | 7.5 | Hırsızlığa karşı |
| 18 | YARDIM | 7.5 | telematik sistemi |
| 19 | korna | 10 | Korna, giriş ve çalıştırma sistemi, immobilizer sistemi, çalıştırma, direksiy10 kilidi, hırsızlık önleme, kablosuz kapı kilidi k10trolü |
| 20 | EFI-B | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | ALT-S/ICS | 7.5 | Doluyor |
| 22 | ZEKİ | 7.5 | Giriş ve çalıştırma sistemi, immobilizer sistemi, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 23 | ECU-B NO.3 | 10 | Klima (otomatik), Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, Giriş ve çalıştırma sistemi, İmmobilizer sistemi, Isıtmalı ayna, Multipleks iletişim sistemi, Marş motoru, Direksiy10 kilidi, Hırsızlık önleme sistemi, Kablosuz kapı kilidi k10trolü |
| 24 | A/F HTR | 20 | 1GR-FE, 1TR-FE, 2TR-FE: Hava / yakıt oranı sensörü |
| 24 | eğitim | 25 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 25 | STRG / AM2 KİLİT N ° 1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Giriş ve Çalıştırma Sistemi, İmmobilizer Sistemi, Marş, Direksiy10 Kilidi, Kablosuz Kapı Kilidi K10trolü |
| 26 | INJ | 15 | 1GR-FE, 1TR-FE, 2TR-FE: Kombine sayaç, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ateşleme |
| 26 | ST NO.2 | 30 | Stop & Start sistemli 2GD-FTV: Giriş 8t marş sistemi, immobilizer sistemi, start, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 27 | ECU-B NO.2 | 10 | Giriş ve çalıştırma sistemi, immobilizer sistemi, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 28 | ECU-B NO.4 | 25 | Otomatik ışık k10trolü, Kapı kilidi k10trolü, Giriş ve çalıştırma sistemi, Ön sis lambası, Far, Lambalar, İmmobilizer sistemi, İç aydınlatma, Elektrikli camlar, Arka sis lambası, Marş motoru, Direksiy10 kilidi, Arka aydınlatma, Hırsızlığa karşı koruma, Kablosuz kapı kilidi k10trolü |
| 29 | – | – | – |
| 30 | KUPASI D / C | 30 | Sigortalar “ECU-B NO.1”, “RADYO”, “DOME” |
| 31 | ÇANTA | 7.5 | Yolcu algılama ECU’su |
| 32 | P / ZAFERLER | 30 | Ağustos 2017’den önce: elektrikli koltuk |
| 32 | P / KUŞATMA (D) | 30 | Ağustos 2017’den itibaren: elektrikli koltuk |
| 33 | PTC HTR NO.2 | 30 | PTC ısıtıcı |
| 34 | – | – | |
| 35 | ABS N°1 | 50 | ABS, TRC, VSC, Yokuş İniş Yardım K10trolü, Yokuş Kalkış Yardım K10trolü |
| 36 | ABS NO.2 | 30 | ABS, TRC, VSC, Yokuş İniş Yardım K10trolü, Yokuş Kalkış Yardım K10trolü |
| 37 | R / BI / P-ALT | 30 | Relais “IG1 NO.2”: “4WD-IG”, “S/HTR”, “S/HTR/S/VENT”, “IG1 NO.5” Sigortalar |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | PTC HTR NO.1 | 50 | PTC ısıtıcı |
| 41 | PARILTI | 80 | kızdırma sistemi |
| 42 | J/BB | 60 | Relais “EFI-ANA NO.1”, “EFI-ANA NO.2”, “EFI-ANA NO.1”, “EFI-ANA NO.2”, “TURN&HAZ”, “ETCS”, “EFI NO. 1 “, “AM2 NO.2” Sigortalar |
| 43 | CLN H-LP | 30 | Far temizleyici |
| 45 | R/B ZEMİN-ALT | 50 | Relais “DEF”, “DEF”, “FOG RR”, “DEICER”, “DEF-S” Fusibles |
| 46 | HER ŞEY | 140 | Relais “P/W”, Relais “ACC”, “R/B ZEMİN-ALT”, “R/BI/P-ALT”, “4WD-ALT”, “INV”, “ABS NO.1”, “ABS NO.2”, “STOP”, “P/SEAT”, “P/SEAT (D)”, “H-LP CLN”, “STRG HTR”, “ECU-ALT NO.1”, “PTC HTR NO. 1″, “PTC HTR NO.2”, “CDS FAN/PTC HTR NO.3”, “HTR”, “KAPI S/S”, “KAPI NO.1”, “KAPI S/S”, “KAPI NO. .2”, “SİS FR/DRL”, “KUYRUK”, “OBD”, “ECU-ALT NO.2”, “AM1”, “P/OUTLET NO.1”, “SFT LOCK-ACC” Sigortalar |
| 47 | BBC NO.3 | 40 | Durdur ve çalıştır sistemi |
| 48 | – | – | |
| 49 | BBC NO.1 | 40 | Durdur ve çalıştır sistemi |
| 50 | ST NO.1 | 30 | 1GR-FE, 1TR-FE, 2TR-FE: giriş ve çalıştırma sistemi, immobilizer sistemi, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 50 | ST NO.1 | 50 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: giriş ve çalıştırma sistemi, immobilizer sistemi, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 51 | – | – | – |
| 52 | – | – | – |
| 53 | HAVA PMP | 50 | Hava pompası |
| 53 | DCU-ANA | 50 | Relais “DCU-MAIN”, “DCU NO.1”, “DCU NO.2”, “DCU-B”, “NOX PM” Sigortalar |
| 54 | H-LP MÜDÜR | 40 | Relais “H-LP”, Relais “DIMMER”, “H-LP LH-LO”, “H-LP RH-LO”, “H-LP LH-HI”, “H-LP RH-HI” Sigortalar |
| R1 | karartıcı | ||
| R2 | Phare (H-LP) | ||
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: démarreur (ST NO.1) | ||
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Starter (ST NO.1) 2GD-FTV Stop & Start sistemli: Starter (ST NO.2) |
||
| R5 | Stop lambaları / Elektrikli fan (STOP / CDS FAN) | ||
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: yakıt enjektörü (INJ) 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: enjektör sürücüsü (EDU) |
||
| R7 | korna çalmak | ||
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: ön ısıtma sistemi (GLOW) 1GR-FE, 1TR-FE, 2TR-FE: yakıt pompası / hava pompası (FUEL PMP / AIR PMP HTR) |
||
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Hava / yakıt oranı sensörü (A / F HTR) |
