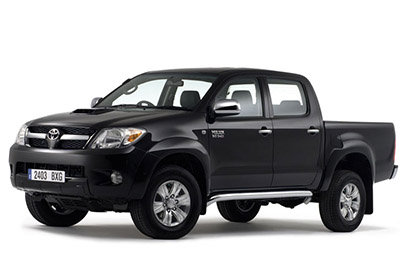

Bu yazıda, 2004’ten 2015’e kadar üretilen yedinci nesil Toyota Hilux’u (AN10 / AN20 / AN30) ele alıyoruz. Burada
İçindekiler
Toyota Hilux 2004-2015 Sigorta Düzenlemesi
İç sigorta kutusu
Sigorta kutusu konumu
- Klima
amplifikatörü (klimalı) Viskoz ısıtıcı amplifikatörü (klimasız) - Sigorta kutusu / Entegrasy10 rölesi
- Transp10der anahtar amplifikatörü
- 4WD k10trol ECU (arka diferansiyel kilidi)
LHD: Stop lambaları rölesi (Ağustos 2006 – Haziran 2011)LHD: Gündüz çalışan ışık rölesi- Dönüş sinyali
- Manyetik debriyaj rölesi
LHD: Arka
ışık rölesi (Ağustos 2006’dan önce)LHD: Arka sis lambası rölesi (Ağustos 2006’dan itibaren)- Bağlantı k10ektörü
LHD: Arka ışık rölesi (Haziran 2011’den itibaren)- PTC ısıtma rölesi (No.2)
- PTC ısıtma rölesi (No.1)
- Motor ECU’su
- Kapı k10trol alıcısı
- ECU hırsızlık alarmı
- 4WD k10trol ECU’su
- Röle kutusu (Haziran 2011’den itibaren)
- Röle kutusu (Haziran 2011’den önce)
- Turbo motor sürücüsü
- Şanzıman k10trol ECU’su
- Vites kilidi k10trolü ECU
- Klima k10trol grubu
- Hava yastığı sensörü m10taj merkezi
RHD: Arka ışık rölesiRHD: Arka sis lambası rölesi
Sigorta kutusu, direksiy10 simidinin altında, kapağın arkasında bulunur.

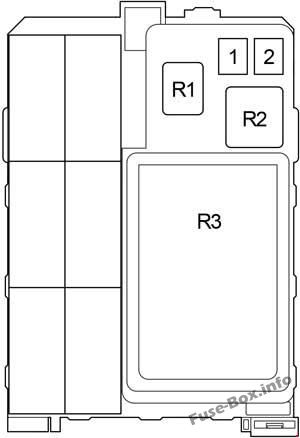

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | INJ | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 3 | DUR | 10 | Fren lambaları, yükseğe m10te fren lambası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ABS, TRC, VSC ve vites kilidi k10trol sistemi |
| 4 | SIRA | 10 | Pano aydınlatması, ön sis farları, far huzme seviyesi k10trol sistemi, ön konum lambaları, arka lambalar, plaka lambaları, çok noktalı yakıt enjeksiy10 sistemi / çok noktalı yakıt enjeksiy10 sistemi sıralı, bilgi ekranı, gündüz yanan ışık sistemi ve otomatik far sistemi |
| 5 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 6 | NS | 7.5 | Marş sistemi, göstergeler ve sayaçlar ve çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 7 | AC | 10 | Klima sistemi |
| 8 | RASTLAMAK | 7.5 | Göstergeler ve sayaçlar ve DPF sistemi |
| 9 | SİGARA | 15 | çakmak |
| 10 | CAC | 7.5 | Ses sistemi, elektrik prizi, saat, elektrikli ayna k10trol sistemi, vites kilidi k10trol sistemi ve bilgi ekranı |
| 11 | IGN | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastıkları ve yakıt pompası |
| 12 | TEC | 20 | Ön cam sileceği ve yıkayıcı |
| 13 | ECU-IG & ÖLÇER | 10 | Klima sistemi, şarj sistemi, arka diferansiyel kilit sistemi, ABS, TRC, VSC, acil dönüş sinyalleri, dönüş sinyalleri, geri vites lambaları, çok noktadan yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, sistem vites kilidi k10trolü, arka cam buğu çözücü, farlar, kapı karşılama düğmeleri, elektrikli kapı kilit sistemi, kablosuz uzaktan kumanda sistemi, direksiy10 sensörü, gündüz yanan ışık sistemi, hız sabitleyici, yıkayıcı – farlar, ısıtmalı koltuklar, dış ayna buğu çözücüleri, çok işlevli ekran ve yolcu emniyet kemeri hatırlatma ışığı |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | AM1 | 40 | Arka diferansiyel kilit sistemi, ABS, TRC, VSC, “ACC”, TIG “,” ECU-IG & GAUGE ” ve “WIP” sigortaları |
| 2 | IG1 | 40 | Sigortalar “PWR”, “S-HTR”, “4WD”, “DOOR”, “DEF” ve “MIR HTR” |
| R1 | Güç soketi (PWR OUT) | ||
| R2 | Isıtma (HTR) | ||
| R3 | Entegrasy10 rölesi |
röle kutusu

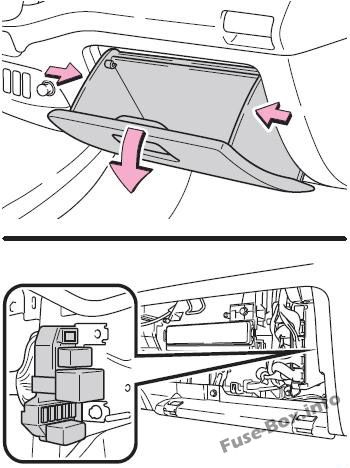

Torpido gözünün arkasında bulunur.

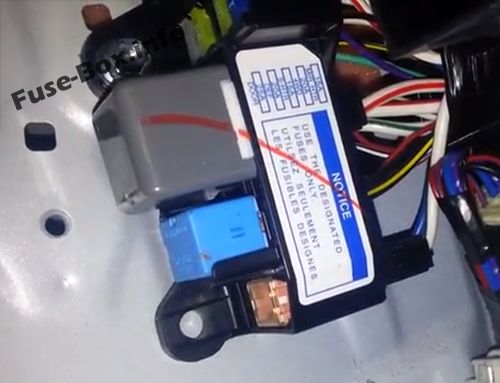

Yolcu bölmesi röle kutusu (Haziran 2011’e kadar)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KAPI | 25 | Elektrikli kapı ve pencereler için elektrikli kilitleme sistemi |
| 2 | BESLEDİ | 20 | Arka cam buğu çözücü ve çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 3 | S-HTR | 15 | Isıtmalı koltuklar |
| 4 | 4×4 | 20 | Arka diferansiyel kilit sistemi, ABS, TRC ve VSC |
| 5 | REP | 30 | Elektrikli camlar |
| R1 | Ateşleme (IG1) | ||
| R2 | Arka cam buğu çözücü (DEF) |
Yolcu bölmesi röle kutusu (Haziran 2011’den beri)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ME HTR | 15 | Kasım 2011’den önce: Dış ayna buğu çözücüleri |
| 1 | KAPI | 25 | Kasım 2011’den itibaren: elektrikli kapı ve pencereler için elektrikli kilitleme sistemi |
| 2 | KAPI | 25 | Kasım 2011’den önce: elektrikli kapı ve pencereler için elektrikli kilitleme sistemi |
| 2 | BESLEDİ | 20 | Kasım 2011’den itibaren: arka cam buğu çözücü ve çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 3 | BESLEDİ | 20 | Kasım 2011’den önce: Arka cam buğu çözücü ve çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 3 | S-HTR | 15 | Kasım 2011’den itibaren: ısıtmalı koltuklar |
| 4 | S-HTR | 15 | Kasım 2011’den önce: ısıtmalı koltuklar |
| 4 | 4×4 | 20 | Kasım 2011’den itibaren: Arka diferansiyel kilidi, ABS, TRC ve VSC |
| 5 | 4×4 | 20 | Kasım 2011’den önce: Arka diferansiyel kilidi, ABS, TRC ve VSC |
| 5 | ME HTR | 15 | Kasım 2011’den itibaren: dış ayna buğu çözücüleri |
| 6 | REP | 30 | Elektrikli camlar |
| R1 | Dış ayna buğu çözücüleri (MIR HTR) | ||
| R2 | Ateşleme (IG1) | ||
| R3 | Arka cam buğu çözücü (DEF) |
Motor bölmesindeki sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | 25 | Yedek sigorta |
| 2 | – | 15 | Yedek sigorta |
| 3 | – | 10 | Yedek sigorta |
| 4 | SİS | 7.5 | Avrupa, Fas: Ağustos 2012’den Ağustos 2013’e kadar: ön sis lambaları Ağustos 2013’ten itibaren: ön sis lambaları |
| 4 | SİS | 15 | Ağustos 2013’ten önce: Ön sis lambaları Avrupa dışında, Fas: Ağustos 2012 – Ağustos 2013: Ön sis lambaları |
| 5 | korna | 10 | korna çalmak |
| 6 | EFI | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | – | – | – |
| 8 | H-LP RL | 20 | Haziran 2011’den önce: Sağ far (Alt) |
| 8 | H-LP RL | 15 | Haziran 2011’den itibaren: Sağ far (Alt) |
| 9 | H-LP LL.M. | 20 | Haziran 2011’den önce: Sol far (Alt) |
| 9 | H-LP LL.M. | 15 | Haziran 2011’den itibaren: Sol far (Alt) |
| 10 | H-LP Sağ | 20 | Haziran 2011’den önce: Sağ far (Üst) ve sağ far (Alt) |
| 10 | H-LP Sağ | 15 | Haziran 2011’den itibaren: Sağ far (Üst) ve sağ far (Alt) |
| 11 | H-LP LH | 20 | Haziran 2011’den önce: Sol far (Üst) ve sol far (Alt) |
| 11 | H-LP LH | 15 | Haziran 2011’den itibaren: Sol far (Üst) ve sol far (Alt) |
| 12 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | ECU-IG NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 14 | ECU-B | 7.5 | Ağustos 2008’den önce: Kapı iç düğmeleri, elektrikli kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi, direksiy10 sensörü ve farlar |
| 14 | ECU-B | 10 | Ağustos 2008’den itibaren: Kapı iç düğmeleri, elektrikli kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi, direksiy10 sensörü ve farlar |
| 15 | RAD | 15 | Ağustos 2013’ten önce: Ses sistemi |
| 15 | RAD | 20 | Ağustos 2013’ten itibaren: Ses sistemi |
| 16 | KUBBE | 7.5 | İç aydınlatma, motor anahtarı aydınlatması, kişisel aydınlatma, göstergeler ve sayaçlar, saat, bilgi ekranı, kablosuz uzaktan kumanda sistemi, gündüz farı ve sis farı sistemi |
| 17 | 1 F | 20 | Emisy10 k10trol sistemi |
| 18 | ETCS | 10 | Multiport Yakıt Enjeksiy10 Sistemi / Sıralı Multiport Yakıt Enjeksiy10 Sistemi, Elektrikli Gaz Kelebeği K10trol Sistemi |
| 19 | ALT-S | 7.5 | Şarj sistemi |
| 20 | DÖNÜŞ HAZ | 15 | Acil dönüş sinyalleri ve dönüş sinyalleri |
| 21 | – | – | – |
| 22 | ECU-B NO.2 | 7.5 | Klima sistemi |
| 23 | HKM | 30 | Sigortalar “ECU-B”, “DOME” ve “RAD” |
| 24 | CTP NO.1 | 50 | Elektrikli ısıtıcı |
| 25 | CLN H-LP | 30 | Haziran 2011’den önce: Amiral gemisi temizleyicileri |
| 25 | ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk |
| 26 | CTP NO.2 | 50 | Avrupa: Ağustos 2010’dan Haziran 2011’e kadar (otomatik klima olmadan): elektrikli ısıtma; Haziran 2011’den itibaren: Elektrikli ısıtıcı |
| 26 | CTP NO.2 | 30 | Avrupa: Haziran 2011’den önce (otomatik klima ile): elektrikli ısıtma; Ağustos 2010’dan önce (otomatik klima olmadan): Elektrikli ısıtıcı Avustralya: Elektrikli ısıtıcı |
| 27 | ABS N°1 | 40 | Ağustos 2008’den önce: ABS, TRC ve VSC |
| 27 | CLN H-LP | 40 | Haziran 2011’den itibaren: Amiral gemisi temizleyicileri |
| 28 | FR HTR | 40 | Ağustos 2009’dan önce: Klima sistemi, “A/C” sigortası |
| 28 | FR HTR | 50 | Ağustos 2009’dan itibaren: Klima sistemi, “A/C” sigortası |
| 29 | ABS NO.2 | 30 | ABS, TRC ve VSC |
| 30 | ABS N°1 | 40 | Ağustos 2008’den itibaren: ABS, TRC ve VSC |
| 31 | HER ŞEY | 100 | Sistem şarjı, “PWR SEAT”, “HLP CLN”, “FR HTR”, “AMI”, “IG1”, “PTC NO.1”, “PTC NO.2”, “PWR OUT”, “STOP”, ” Fusibles KUYRUK” ve “OBD” |
| 32 | PARILTI | 80 | Motor ön ısıtma sistemi |
| 33 | BATT P/I | 50 | Fusibles “FOG”, “HORN” ve “EFI” |
| 34 | AM2 | 30 | Motor yolverici, “ST”, “IGN”, “INJ” ve “MET” sigortaları |
| 35 | MÜDÜR | 40 | Eriyebilirler “H-LP RH”, “H-LP LH”, “H-LP RL” ve “H-LP LL” |
| 36 | BİR POMPA | 50 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |

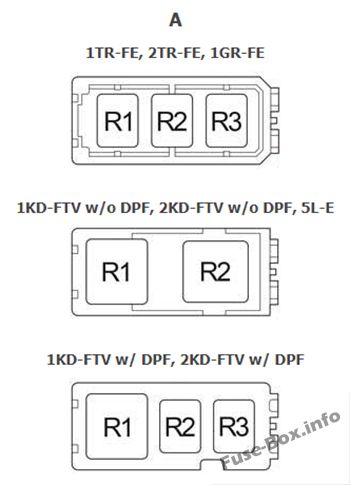

| R1 | Karartıcı (DİM) | ||
| R2 | Phare (H-LP) | ||
| R1 | Marş (ST) | ||
| R2 | 1TR-FE, 2TR-FE, 1GR-FE: Hava / yakıt oranı sensörü (A / F) DPF’siz 1KD-FTV, DPF’siz 2KD-FTV, 5L-E: Motor ön ısıtma sistemi (GLOW) DPF’li 1KD-FTV, DPF’li 2KD-FTV: Hava / yakıt oranı sensörü (A / F) |
||
| R3 | 1TR-FE, 2TR-FE, 1GR-FE: Yakıt pompası (F / PMP) DPF’li 1KD-FTV, DPF’li 2KD-FTV: – |
