Toyota Highlander 2001-2007 Sigorta Düzeni
İç sigorta kutusu

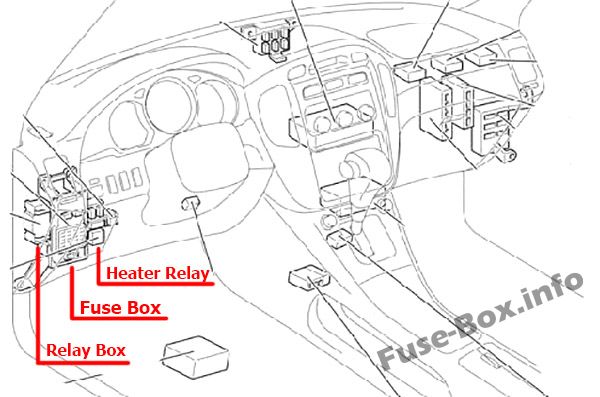

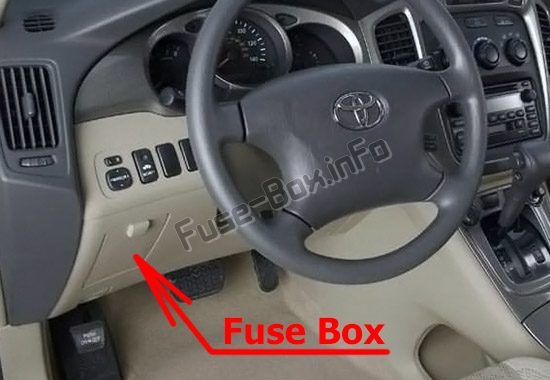

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, direksiy10 simidinin solundaki kapağın arkasında bulunur.

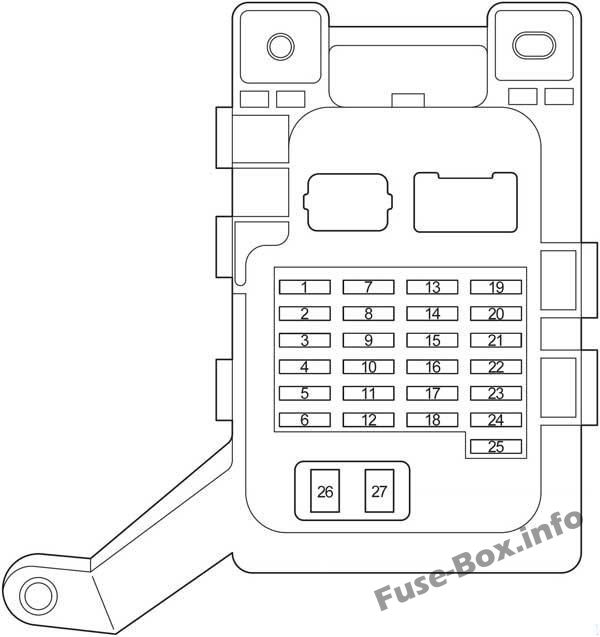

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | IGN | 7.5 | 2001-2003: Göstergeler ve sayaçlar, SRS hava yastığı sistemi |
| 1 | IGN | 10 | 2004-2007: Göstergeler ve Sayaçlar, SRS Hava Yastığı Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi |
| 2 | RADYO N° 2 | 7.5 | Ses sistemi, vites kilit sistemi, navigasy10 sistemi, arka koltuk eğlence sistemi, klima sistemi, mültipleks iletişim sistemi |
| 3 | SİGARA | 15 | çakmak |
| 4 | D RR KAPI | 20 | 2001-2003: Elektrikli camlar |
| 4 | ÖN KAPI | 20 | 2004-2007: Elektrikli camlar |
| 5 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 6 | FR BROUILLARD | 10 | 2001-2003: Ön sis farları |
| 6 | FR BROUILLARD | 20 | 2004-2007: Ön sis farları |
| 7 | SRS-IG | 15 | 2001-2003: SRS hava yastığı sistemi |
| 8 | ECU-IG | 15 | 2001-2003: Elektrikli açılır tavan, kilitlenme önleyici fren sistemi, araç patinaj k10trol sistemi, vites kilitleme sistemi, şarj sistemi, hız sabitleme sistemi, acil durum dönüş sinyalleri, marş sistemi |
| 8 | ECU-IG | 10 | 2004-2007: elektrikli açılır tavan, kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, vites kilidi sistemi, şarj sistemi, çalıştırma sistemi |
| 9 | SİLECEK | 25 | Ön cam silecekleri ve yıkayıcı |
| 10 | ÖN KAPI | 20 | 2001-2003: Elektrikli camlar |
| 10 | D RR KAPI | 20 | 2004-2007: Elektrikli camlar |
| 11 | PORTE P FR | 25 | 2001-2003: elektrikli camlar, iç kapı aydınlatması, elektrikli kapı kilitleme sistemi |
| 11 | D FR PORTE | 25 | 2004-2007: Elektrikli camlar, iç kapı aydınlatması, elektrikli kapı kilitleme sistemi |
| 12 | S / TOIT | 20 | elektrikli açılır tavan |
| 13 | SU ISITICI | 15 | 2001-2003: Klima sistemi, elektrikli soğutma fanı, arka buğu çözücü, dış ayna buğu çözücü, göstergeler ve sayaçlar |
| 13 | SU ISITICI | 10 | 2004-2007: Klima sistemi, elektrikli soğutma fanı, arka cam buğu çözücü, dış ayna buğu çözücü, göstergeler ve sayaçlar |
| 14 | IG1 | 7.5 | Geri vites lambaları, araç patinaj k10trol sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ısıtmalı dış aynalar, elektrikli kapı kilit sistemi, kablosuz uzaktan kumanda sistemi, navigasy10 sistemi, mültipleks iletişim sistemi |
| 15 | RR Devam Eden | 15 | Arka cam sileceği |
| 16 | DUR | 20 | Fren Lambaları, Yüksek Fren Lambası, Kilitlenmeyi Önleyici Fren Sistemi, Araç Patinaj K10trol Sistemi, Vites Kilit Sistemi, Hız Sabitleme Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Işıklar treyler, multipleks iletişim sistemi |
| 17 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 18 | MERKEZ | 15 | Isıtmalı koltuklar |
| 19 | IG2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Şarj Sistemi, Çalıştırma Sistemi |
| 20 | Yıkayıcı | 20 | Yıkayıcı sıvı seviyesi uyarı ışığı |
| 21 | RR SİS | 7.5 | Arka sis farları |
| 22 | FR DEF | 20 | Klima sistemi, dış ayna buğu çözücüleri |
| 23 | D FR PORTE | 20 | 2001-2003: Elektrikli camlar, kapıların iç aydınlatması |
| 23 | PORTE P FR | 20 | 2004-2007: Elektrikli camlar, iç kapı aydınlatması, mültipleks iletişim sistemi |
| 24 | SIRA | 10 | Arka lambalar, plaka lambaları, gösterge paneli lambaları, ön sis lambaları, ön yan işaret lambaları, arka yan işaret lambaları, park lambaları |
| 25 | İŞARET | 7.5 | Pano ışıkları, römork ışıkları |
| 26 | AM1 | 40 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi |
| 27 | GÜÇLÜ | 30 | Elektrikli koltuk |
| Numara. | Röle |
|---|---|
| R1 | Arka lambalar |
| R2 | Sis farları |
| R3 | Aksesuar rölesi (ACC) |

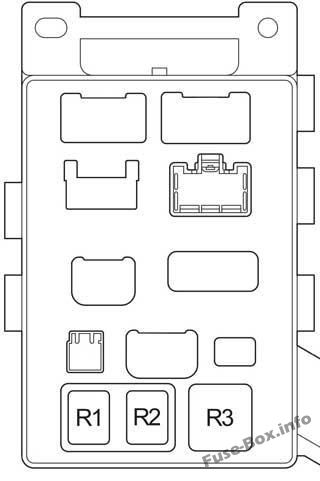

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Devre açma rölesi |
| R2 | Koltuk ısıtma rölesi |
| R3 | Buz çözücü rölesi |
Motor bölmesindeki sigorta kutuları

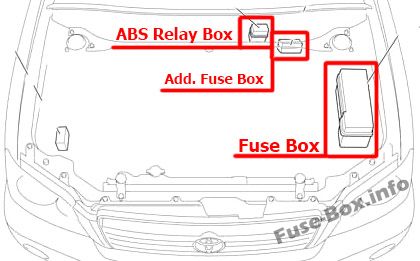

Sigorta kutusu konumu

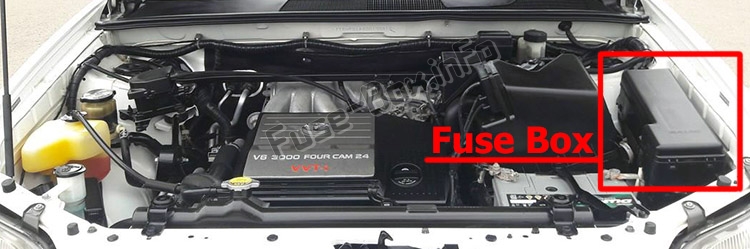

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

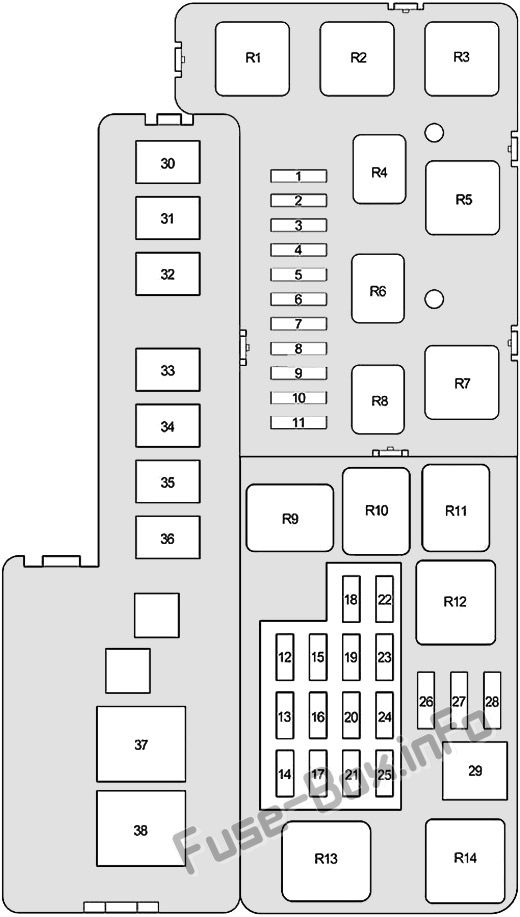

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | 1 F | 25 | 2004-2007: Hava / yakıt oranı sensörü |
| 4 | katot ışın tüpü | 7.5 | 2004-2007: Arka koltuk eğlence sistemi, navigasy10 sistemi |
| 5 | GİRİŞ | 7.5 | 2004-2007: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | GİRİŞ | 7.5 | 2001-2003: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | ABS3 | 7.5 | 2001-2003: Araç Patinaj K10trol Sistemi |
| 7 | EFI NO.2 | 10 | 2004-2007: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | KAFA LP SAĞ SOL | 15 | 2001-2003: Sağ far (kısa huzme) |
| 8 | ETCS | 10 | 2004-2007: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 9 | KAFA LP SOL SOL | 15 | 2001-2003: Sol far (kısa huzme) |
| 9 | RR HTR | 15 | 2004-2007: Arka klima sistemi |
| 10 | 1 F | 25 | 2001-2003: Hava / yakıt oranı sensörü |
| 10 | H-LP SAĞ SOL | 15 | 2004-2007: Sağ far (kısa huzme) |
| 11 | H-LP LH LWR | 15 | 2004-2007: Sol far (kısa huzme) |
| 12 | ALT-S | 7.5 | Şarj sistemi |
| 13 | GÜÇ SOKET2 | 20 | 2004-2007: Elektrik prizleri |
| 14 | ÇEKİCİ | 20 | Römork ışıkları |
| 15 | korna | 10 | boynuzlar |
| 16 | GÜVENLİK | 15 | Hırsızlık önleme sistemi |
| 17 | TETE LP RH UPR | 10 | 2001-2003: Sağ far (uzun far) |
| 17 | UPR H-LP Sağ | 10 | 2004-2007: Sağ far (uzun far) |
| 18 | ECU-B | 7.5 | Hırsız caydırma sistemi, klima sistemi, araç patinaj k10trol sistemi, göstergeler ve sayaçlar, kablosuz uzaktan kumanda sistemi, elektrikli kapı kilitleri, mültipleks iletişim sistemi, elektr10ik açılır tavan, ön yolcu yolcu sınıflandırma sistemi |
| 19 | EFI | 20 | 2001-2003: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Yakıt Pompası, Motor İmmobilizer Sistemi |
| 19 | EFI NO.1 | 20 | 2004-2007: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Yakıt Pompası |
| 20 | KİLİT | 25 | Elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi |
| 21 | KAFA LP SOL UPR | 10 | 2001-2003: Sol far (uzun far) |
| 21 | H-LP LH UPR | 10 | 2004-2007: Sol far (uzun far) |
| 22 | RADYO N° 1 | 25 | Ses sistemi |
| 23 | KUBBE | 10 | Kişisel aydınlatma, iç aydınlatma, makyaj aynası aydınlatması, k10tak anahtarı aydınlatması, kablosuz uzaktan kumanda sistemi, gösterge ve sayaçlar, navigasy10 sistemi |
| 24 | – | – | Mahkeme |
| 25 | RİSK | 15 | Acil dönüş sinyalleri, gösterge paneli aydınlatması, römork lambaları |
| 26 | KIYAMAMAK | 7.5 | Yedek sigorta |
| 27 | KIYAMAMAK | 15 | Yedek sigorta |
| 28 | KIYAMAMAK | 25 | Yedek sigorta |
| 29 | MÜDÜR | 40 | 2001-2003 : Sigortalar « KAFA LP SAĞ SOL», « KAFA LP SAĞ SOL», « KAFA LP SAĞ UPR» ve « BAŞ LP SAĞ SOL UPR» 2004-2007 : « H-LP SAĞ SOL », « H-LP SAĞ SOL Eriyebilirler “, “H-LP RH UPR” ve “H-LP LH UPR” |
| 30 | AM2 | 30 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi |
| 31 | ABS2 | 40 | 2001-2003: Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi |
| 31 | ABS2 | 50 | 2004-2007: Kilitlenme Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi |
| 32 | ABS1 | 40 | 2001-2003: Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi |
| 32 | ABS1 | 30 | 2004-2007: Kilitlenme Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi |
| 33 | SU ISITICI | 50 | 2001-2003: Klima sistemi |
| 33 | DESTEK | 50 | 2004-2007: Klima sistemi |
| 34 | RDI | 30 | Elektrikli soğutma fanları |
| 35 | RR DEF | 30 | Arka cam buğu çözücüleri |
| 36 | CDS | 30 | Elektrikli soğutma fanları |
| 37 | HER ŞEY | 140 | “ABS1”, “ABS2”, “RDI”, CCDS”, “RR DEF”, “ISITICI”, “AM1”, “AM2”, “CTAIL”, “PANEL”, “DUR”, D”S/ÇATI” ve sigortalar D”SEAT HTR” |
| 38 | RDI | 50 | devre yok |
| R1 | Elektrikli soğutma fanları (FAN NO.1) | ||
| R2 | Giriş | ||
| R3 | Elektrikli soğutma fanları (FAN N0.3) | ||
| R4 | Hava / yakıt oranı sensörü (A / F) | ||
| R5 | Çevirici | ||
| R6 | – | ||
| R7 | Elektrikli soğutma fanları (FAN N0.2) | ||
| R8 | – | ||
| R9 | Klima kompresörü kavraması (MG CLT) | ||
| R10 | korna çalmak | ||
| R11 | EFI | ||
| R12 | Arka cam buğu çözücü | ||
| R13 | Far (ÖN FAR) | ||
| R14 | – |

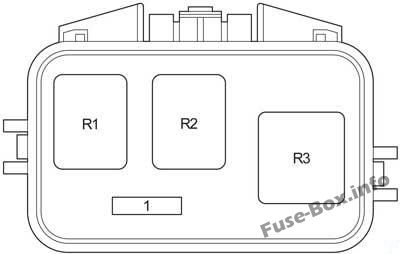

ABS röle kutusu
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | – | – | – |
| R1 | – | ||
| R2 | ABS KESİM | ||
| R3 | ABS MTR |
Ek sigorta kutusu (varsa)
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
| R1 | Gündüz yanan ışık sistemi (DRL No.2) | ||
| R2 | Gündüz yanan ışık sistemi (DRL No.4) | ||
| R3 | Gündüz yanan ışık sistemi (DRL No.3) |
