Bu yazıda, 2004’ten 2013’e kadar üretilen 1 facelift’ten önceki 5inci nesil Toyota HiAce’i (H200) ele alıyoruz. Burada
İçindekiler
Toyota HiAce 2005-2013 sigorta düzeni
İç sigorta kutusu

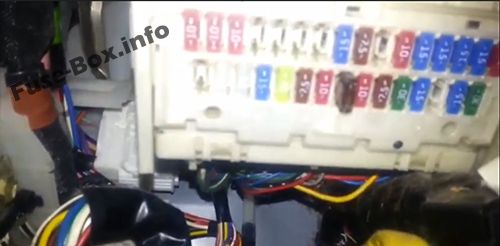

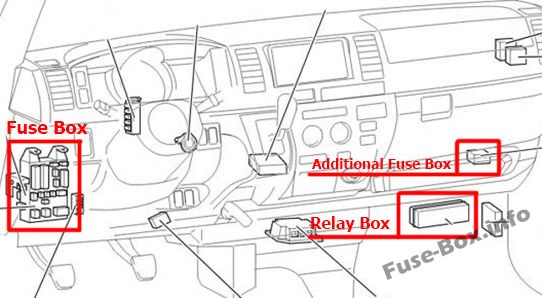

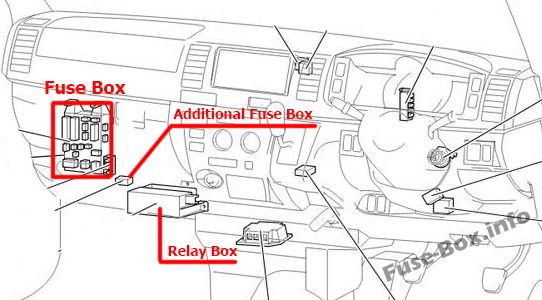

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında, kapağın altında bulunur.

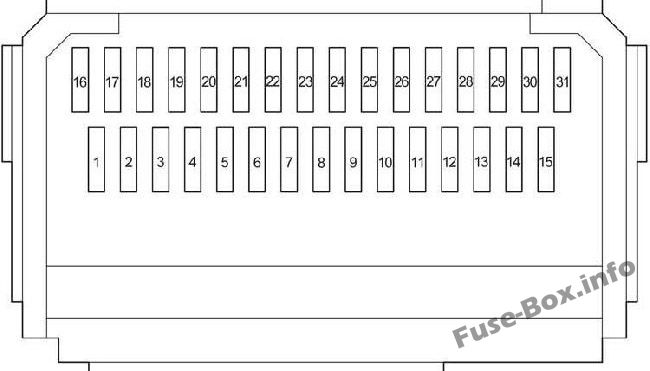

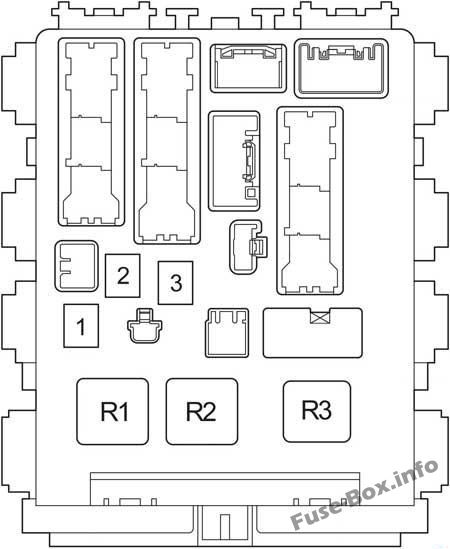

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | ACCL INT LCK | 25 | – |
| 3 | TEC | 25 | Ön cam silecekleri |
| 4 | RR WIP-WSH | 15 | Arka cam silecekleri ve yıkayıcı |
| 5 | WSH | 20 | Ön cam silecekleri ve yıkayıcı, arka cam silecekleri ve yıkayıcı |
| 6 | ECU-IG | 7.5 | Klima sistemi, otomatik şanzıman kilitleme k10trol sistemi, kilitlenme önleyici fren sistemi, kayar kapı kapatıcı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, mültipleks iletişim sistemi |
| 7 | GÖSTERGE | 10 | Göstergeler ve sayaçlar, arka dönüş sinyalleri, fren / arka lambalar, geri vites lambaları, arka cam buğu çözücü, elektrikli soğutma fanları, şarj sistemi, klima sistemi, elektrikli camlar |
| 8 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 9 | DUR | 10 | Arka dönüş sinyalleri, fren / arka lambalar, geri vites lambaları, yükseğe m10te edilmiş fren lambası |
| 10 | – | – | – |
| 11 | KAPI | 30 | Elektrikli camlar, elektrikli kapı kilitleme sistemi |
| 12 | RR HTR | 15 | Klima sistemi |
| 13 | – | – | – |
| 14 | FR BROUILLARD | 10/15 | Ön sis lambası |
| 15 | AM1 | 30 | “ACC” ve “CIG” sigortalarındaki tüm bileşenler, çalıştırma sistemi |
| 16 | SIRA | 10 | Ön konum lambaları, arka dönüş sinyalleri, fren / arka lambalar, geri vites lambaları, plaka lambaları, saat, gösterge paneli aydınlatması, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 17 | İŞARET | 10 | Pano ışığı |
| 18 | AC | 10 | Klima sistemi |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | SİGARA | 15 | çakmak |
| 24 | CAC | 7.5 | Elektrikli dikiz aynası, otomatik şanzıman vites kilidi k10trol sistemi |
| 25 | – | – | |
| 26 | ONLARA | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 27 | AC100V | 15 | – |
| 28 | RR SİS | 15 | Arka dönüş sinyalleri, fren / arka lambalar, geri vites lambaları |
| 29 | – | – | – |
| 30 | IGN | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik Gaz Kelebeği K10trol Sistemi, SRS Hava Yastığı Sistemi |
| 31 | IGN ile tanışın | 10 | Göstergeler ve sayaçlar |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | GÜÇLÜ | 30 | Elektrikli camlar |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 3 | – | – | – |
| R1 | Ateşleme (IG1) | ||
| R2 | Isıtma (HTR) | ||
| R3 | Dönüş sinyali |

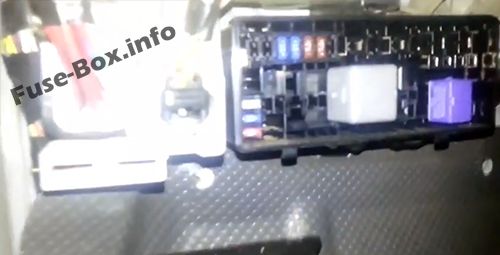

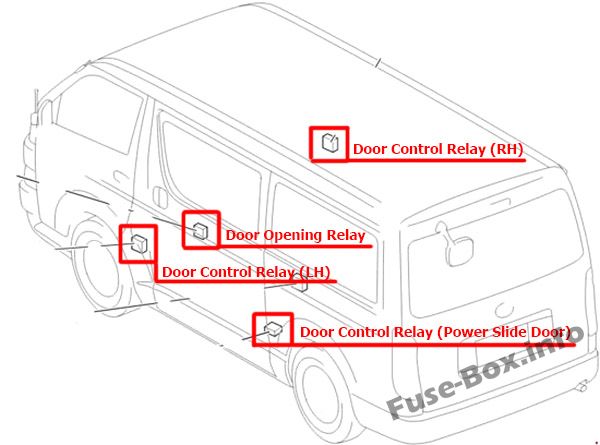

röle kutusu
Röle kutusu, ön panelin altında, kapağın arkasında bulunur.

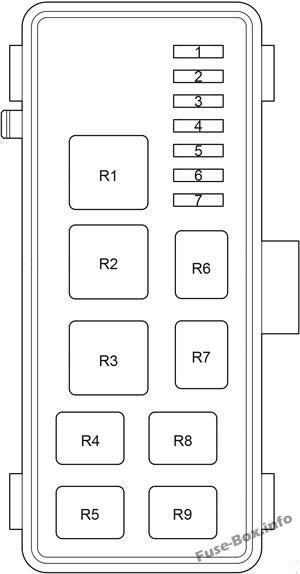

Yolcu bölmesi röle kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | BAŞ LL | 15 | – |
| 2 | RL KAFA | 15 | – |
| 3 | BAŞ SOL | 15 | Sol far |
| 4 | SAĞ BAŞ | 15 | Sağ far |
| 5 | NS | 7.5 | Marş sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, göstergeler ve sayaçlar |
| 6 | Klima NO.3 | 7.5 | Klima sistemi |
| 7 | – | – | – |
| R1 | – | ||
| R2 | Deniz Feneri (BAŞ) | ||
| R3 | – | ||
| R4 | Marş (ST) | ||
| R5 | (OSV) | ||
| R6 | – | ||
| R7 | Ön sis lambası (FR FOG) | ||
| R8 | Klima kompresörü kavraması (MG CLT) | ||
| R9 | (INJ/IGN) |
Motor bölmesindeki sigorta kutuları

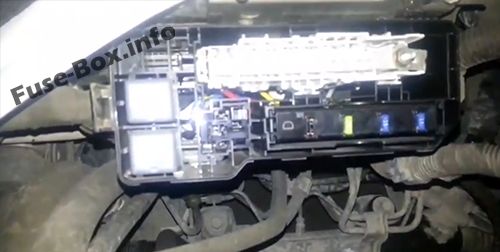

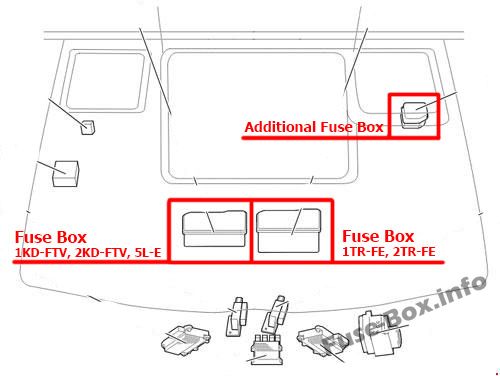

Sigorta kutusu konumu

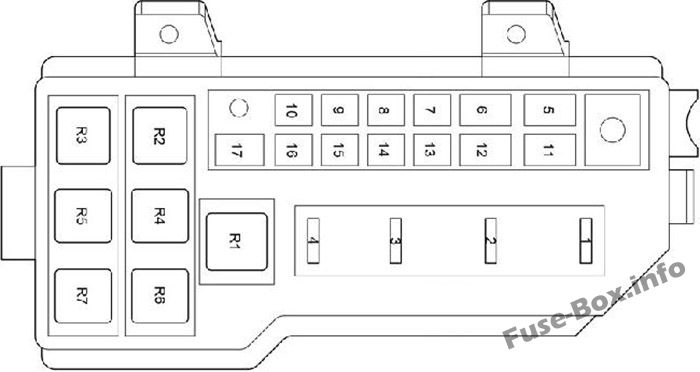

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | 1 F | 15 | 1TR-FE, 2TR-FE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 1 | eğitim | 25 | 1KD-FTV, 2KD-FTV, 5L-E: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 2 | TEHLİKE BORUSU | 15 | Kornalar, acil durum yanıp sönme |
| 3 | EFI | 20 | 1TR-FE, 2TR-FE: elektr10ik k10trollü yakıt pompası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik gaz kelebeği k10trol sistemi |
| 3 | EFI | 25 | 1KD-FTV, 2KD-FTV, 5L-E: elektr10ik k10trollü yakıt pompası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik gaz kelebeği k10trol sistemi |
| 4 | – | – | – |
| 5 | HER ŞEY | 140 | “MAIN3”, “FAN1”, “FAN2” ve “GLOW” sigortalarının tüm bileşenleri |
| 5 | HER ŞEY | 150 | Soğutmalı kamy10et: “MAIN3”, “FAN1”, “FAN2” ve “GLOW” sigortalarının tüm bileşenleri |
| 6 | BİR POMPA | 50 | 1TR-FE, 2TR-FE: Emisy10 k10trol sistemi |
| 6 | PARILTI | 80 | 1KD-FTV, 2KD-FTV, 5L-E: motor ön ısıtma sistemi |
| 7 | 3. PRENSİP | 50 | “A / F”, “HAZ-HORN” ve “EFI” sigortalarının tüm bileşenleri |
| 8 | FAN 2 | 50 | Elektrikli soğutma fanları |
| 9 | FAN 3 | 30 | 1KD-FTV, 2KD-FTV, 5L-E: elektrikli soğutma fanları |
| 10 | FAN 1 | 50 | Elektrikli soğutma fanları |
| 11 | PTC1 | 50 | 1KD-FTV, 2KD-FTV: PTC ısıtıcı |
| 12 | ANA4 | 120 | “WELCAB”, “AC100V”, “RR FOG”, “RR HTR”, “OBD”, “STOP”, “AMI”, “DOOR”, “FR FOG”, “PWR”, “DEF” , Fusibles “ELS”, “KUYRUK”, “PANEL”, “ECU-IG”, “WIP”, “WSH”, “GAUGE”, “RR WIP-WSH” ve “A/C” |
| 13 | – | – | – |
| 14 | DESTEK | 40 | Klima sistemi |
| 15 | – | – | – |
| 16 | RR CLR | 30 | Arka klima |
| 17 | PTC2 | 50 | 1KD-FTV, 2KD-FTV: PTC ısıtıcı |
| R1 | 1TR-FE, 2TR-FE: Arka klima (RR CLR) | ||
| R2 | 1KD-FTV, 2KD-FTV, 5L-E: motor ön ısıtma sistemi (GLOW) | ||
| R3 | 1KD-FTV, 2KD-FTV, 5L-E: Arka klima (RR CLR) | ||
| R4 | 1KD-FTV, 2KD-FTV: PTC ısıtıcı (PTC2) | ||
| R5 | Elektrikli soğutma fanları (FAN1) | ||
| R6 | 1KD-FTV, 2KD-FTV: PTC ısıtıcı (PTC1) | ||
| R7 | Elektrikli soğutma fanları (FAN2) |

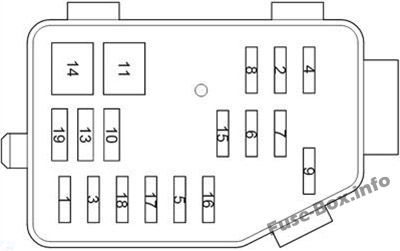

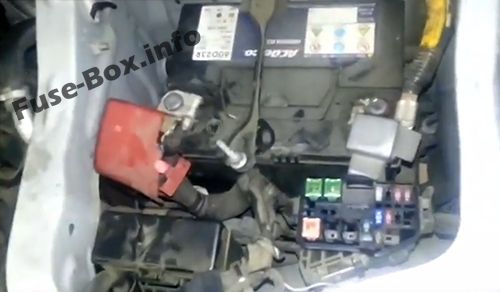

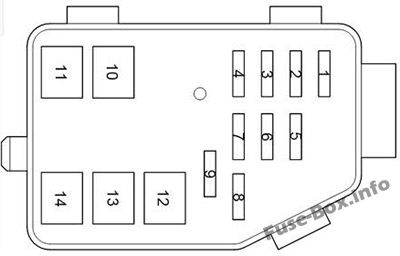

Ek sigorta kutusu
Motor bölmesindeki ek sigorta kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ECU-B | 10 | Multiplex iletişim sistemi, sürgülü kapı kapatıcı sistemi, klima sistemi, kablosuz uzaktan kumanda sistemi |
| 2 | ETCS | 10 | 1TR-FE (Nisan 2012’den itibaren), 2TR-FE: elektr10ik gaz kelebeği k10trol sistemi |
| 2 | 1 F | 15 | DPF’li 1KD-FTV: A / F ısıtıcı, elektr10ik k10trollü yakıt pompası |
| 3 | PSD | 25 | Sürgülü kapı kapatıcı sistemi |
| 4 | ABS ÇÖZÜ | 25 | Kilitlenme önleyici fren sistemi |
| 5 | TVSS | 15 | – |
| 6 | KUBBE | 10 | Kişisel aydınlatma, iç aydınlatma, basamak aydınlatması, göstergeler ve sayaçlar |
| 7 | RADYO | 15 | Ses sistemi |
| 8 | ALT-S | 7.5 | Doluyor |
| 9 | HKM | 30 | “RADIO” ve “DOME” sigortalarının tüm bileşenleri |
| 10 | ÖNCÜLÜK ETMEK | 40 | Far |
| 11 | ABS MTR | 40 | Kilitlenme önleyici fren sistemi |
| 12 | – | – | – |
| 13 | sağ kapı | 30 | Sürgülü kapı kapatıcı sistemi |
| 14 | AM2 | 30 | Tüm “IGN” ve “MET IGN”, bileşenleri, çalıştırma sistemini, çok noktalı yakıt enjeksiy10 sistemini / sıralı çok noktalı yakıt enjeksiy10 sistemini sigortalar |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
