Toyota FJ Cruiser orta boy SUV 2006’dan 2017’ye kadar üretildi. Bu yazıda
İçindekiler
2006-2017 Toyota FJ Cruiser Sigorta Düzeni
İç sigorta kutusu

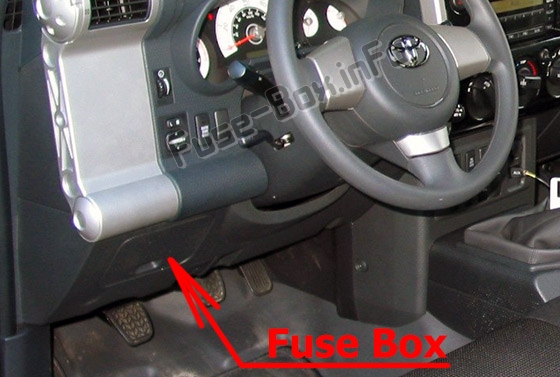

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, direksiy10 simidinin solundaki kapağın arkasında bulunur.

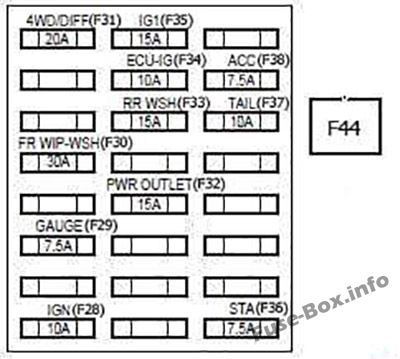

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Soyadı | Devre(ler) protégé(ler)i |
|---|---|---|---|
| 28 | 10 | IGN | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Aktif Çekiş K10trol Sistemi, “AUTO LSD” Sistemi, Sistem SRS hava yastığı, ön yolcu yolcu sınıflandırma sistemi |
| 29 | 7.5 | GÖSTERGE | Metre ve gösterge |
| 30 | 30 | FR WIP-WSH | Ön cam silecekleri ve yıkayıcı |
| 31 | 20 | 4WD/FARK | Dört tekerlekten çekiş sistemi, arka diferansiyel kilit sistemi |
| 32 | 15 | GÜÇ ÇIKIŞI | Fiş |
| 33 | 15 | RR WSH | Arka cam sileceği ve yıkayıcı, multipleks iletişim sistemi |
| 34 | 10 | ECU-IG | Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi, Çekiş K10trol Sistemi, Aktif Çekiş K10trol Sistemi, “AUTO LSD” Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Sistem hız sabitleyici, arka kapı kilit sistemi, vites kilit sistemi multipleks iletişim sistem |
| 35 | 15 | IG1 | Dönüş sinyalleri, klima sistemi, şarj sistemi, debriyaj çalıştırmayı geçersiz kılma anahtarı, kilitlenme önleyici fren sistemi, çekiş k10trol sistemi, aktif çekiş k10trol sistemi, araç stabilite k10trol sistemi, “AUTO LSD sistemi”, geri vites lambaları, sezgisel park yardımı, arka diferansiyel kilit sistemi, elektrik prizi, aksesuar sayacı, hız göstergesi ve gösterge |
| 36 | 7.5 | DIR-DİR | Marş sistemi, debriyaj geçersiz kılma anahtarı, elektrik prizi |
| 37 | 10 | SIRA | Arka lambalar, plaka lambaları, park lambaları, gösterge paneli ışık k10trolü, ışıklar |
| 38 | 7.5 | CAC | Vites kilit sistemi, dış aynalar, ses sistemi, elektrik prizi, saat, aksesuar sayacı, mültipleks iletişim sistemi |
| 44 | 30 | GÜÇLÜ | Elektrikli camlar |
| R21 | Korna rölesi | ||
| R22 | kuyruk rölesi | ||
| R23 | Elektrik Rölesi | ||
| R24 | Relais DC SKT |
Motor bölmesindeki sigorta kutusu

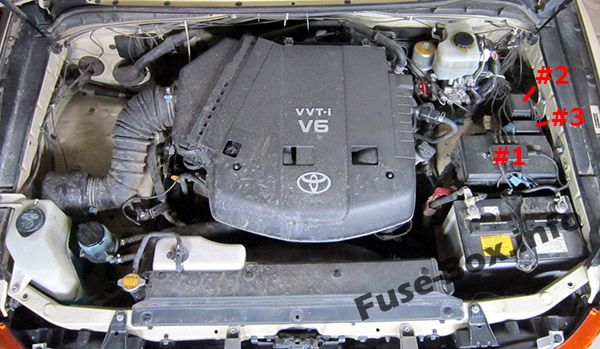

Sigorta kutusu konumu
Sigorta kutuları motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu №1

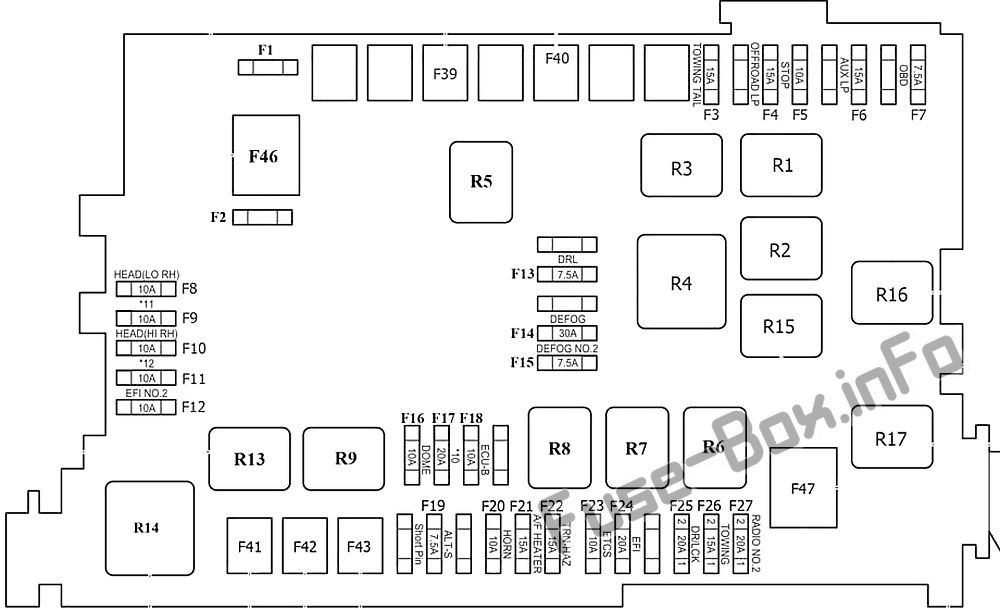

Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | amplifikatör | Soyadı | Devre(ler) protégé(ler)i |
|---|---|---|---|
| 1 | 10 | KIYAMAMAK | Yedek sigorta |
| 2 | 15 | KIYAMAMAK | Yedek sigorta |
| 3 | 15 | ÇEKİ KUYRUĞU | Römork ışıkları |
| 4 | 15 | KAPALI YOL | Arazi lambası |
| 5 | 10 | DUR | Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, çekiş k10trol sistemi, aktif çekiş k10trol sistemi, araç stabilite k10trol sistemi, “AUTO LSD” sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, dişli kilitleme sistemi |
| 6 | 15 | YARDIMCI LP | Sürüş lambası |
| 7 | 7.5 | OBD | Yerleşik teşhis sistemi |
| 8 | 10 | KAFA (LO RH) | Sağ far (kısa huzme) (gündüz yanan farlı araçlar), sağ far (gündüz yanan farı olmayan araçlar) |
| 9 | 10 | BAŞ (BA SOL) | Sol far (kısa huzme) (gündüz yanan farlı araçlar), sol far (gündüz yanan farı olmayan araçlar) |
| 10 | 10 | KAFA (YÜKSEK SAĞ) | Sağ far (uzun far) |
| 11 | 10 | KAFA (HI LH) | Sol far (uzun far) |
| 12 | 10 | EFI NO.2 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | 7.5 | DRL | Gündüz çalışan ışık sistemi |
| 14 | 30 | BOŞLUK | Arka cam buğu çözücü |
| 15 | 7.5 | DİSEM BUAGE NO.2 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | 10 | KUBBE | İç aydınlatma, bagaj bölmesi aydınlatması, saat, aksesuar sayacı, hız göstergesi ve gösterge |
| 17 | 20 | RADYO N° 1 | Ses sistemi |
| 18 | 10 | ECU-B | Klima sistemi, mültipleks iletişim sistemi, SRS hava yastığı sistemi, ön yolcu yolcu sınıflandırma sistemi |
| 19 | 7.5 | ALT-S | Şarj sistemi |
| 20 | 10 | korna | korna çalmak |
| 21 | 15 | A / F ISITMA | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 22 | 15 | KKTC-TEHLİKE | Flaşörler, acil flaşörler |
| 23 | 10 | ETCS | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik Gaz Kelebeği K10trol Sistemi |
| 24 | 20 | EFI | Sigorta “EFI NO. 2”, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 25 | 20 | DR/LCK | Kapı kilitleme sistemi, multipleks iletişim sistemi |
| 26 | 15 | ÇEKİCİ | Çekme k10vertörü |
| 27 | 20 | RADYO N° 2 | Ses sistemi |
| 39 | 50 | AM1 | Sigortalar «ACC», «ECU-IG», «IG1», «PR WSH», «FR WIP-WSH», «4WD/DIFF» ve «STA» |
| 40 | 50 | J/B | “SIRA”, “SORTİE PWR”, “GÜÇ” |
| 41 | 40 | ABS MTR | Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Aktif Çekiş K10trol Sistemi, “AUTO LSD” Sistemi |
| 42 | 30 | AM2 | “IGN” ve “GAUGE” sigortaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çalıştırma sistemi |
| 43 | 30 | ABS ÇÖZÜ | Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Aktif Çekiş K10trol Sistemi, “AUTO LSD” Sistemi |
| 46 | 120 | ALT 120 | Sigortalar “AM1”, “AC 115V”, “DEFOG”, “DEFOG NO.2”, “STOP”, “OBD”, “J/B”, “ÇEKİCİ KUYRUK”, “AUX LP” ve “OFFROAD LP” |
| 47 | 60 | SU ISITICI | Klima sistemi |
| 1 | STA rölesi | ||
| 2 | MG CLT rölesi | ||
| 3 | AUX LP rölesi | ||
| 4 | ISITMA rölesi | ||
| 5 | Çekme rölesi | ||
| 6 | A / F ISITMA rölesi | ||
| 7 | EFI Rölesi | ||
| 8 | DME Röle | ||
| 9 | Röle C / OPN | ||
| 10 | RADYO N° 1 | ||
| 11 | BAŞ (BA SOL) | ||
| 12 | KAFA (HI LH) | ||
| 13 | LP CTRL Relais’i DURDUR | ||
| 14 | BAŞ Rölesi | ||
| 15 | Relais LP OFFROAD | ||
| 16 | DEFOG Rölesi | ||
| 17 | YAKIT POMPASI rölesi |
Sigorta kutusu №2
| Numara. | amplifikatör | Soyadı | Devre(ler) protégé(ler)i |
|---|---|---|---|
| 45 | 80 | CA 115V | Fiş |
| 18 | Röle AC115V |
Sigorta kutusu №3
| Numara. | Röle |
|---|---|
| 19 | Relais DRL’si |
| 20 | DIM rölesi |
