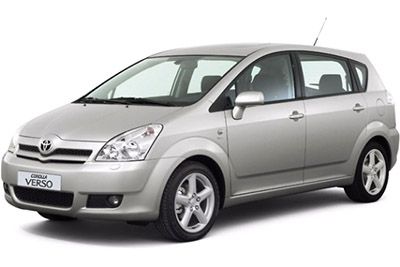

Bu yazıda 2004’ten 2009’a kadar üretilen üçüncü nesil Toyota Corolla Verso’yu (AR10) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Toyota Corolla Verso 2004-2009
İç sigorta kutusu

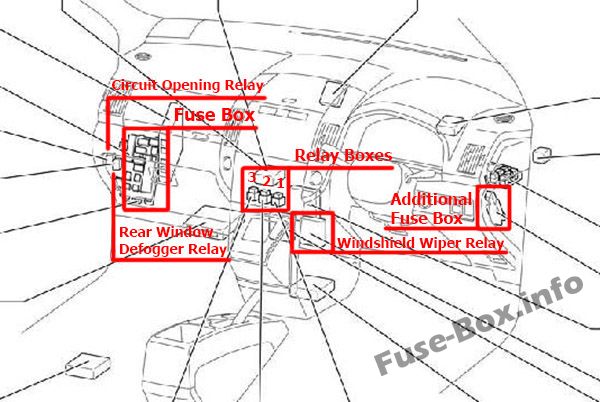

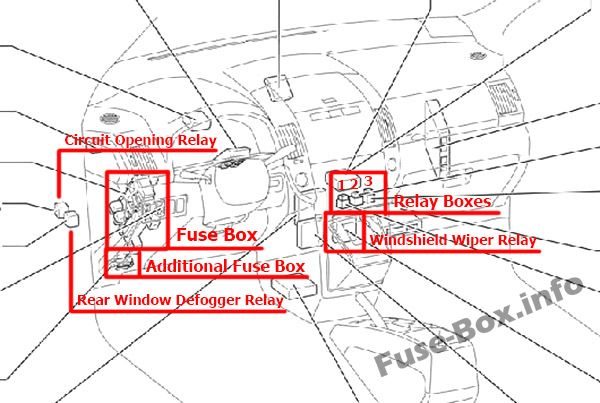

Sigorta kutusu konumu

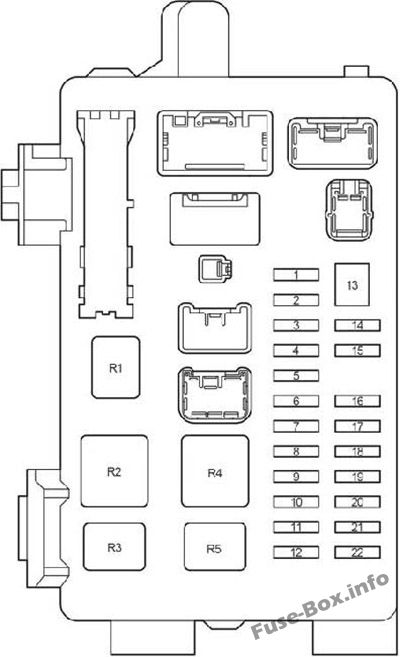

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | IGN | 10 | Hız sabitleyici, Motor k10trolü, Çok modlu manuel şanzıman, Basmalı çalıştırma sistemi, Motor immobilizer sistemi, Direksiy10 kilit sistemi, Emniyet kemeri uyarısı, SRS |
| 2 | S / TOIT | 20 | Sürgülü tavan |
| 3 | RR SİS | 7.5 | Arka sis lambası |
| 4 | FR BROUILLARD | 15 | Ön sis lambası |
| 5 | AM1 NO.2 | 7.5 | Hız sabitleyici, Motor k10trolü, Basmalı çalıştırma sistemi, Motor immobilizer sistemi, Direksiy10 kilit sistemi |
| 6 | İŞARET | 7.5 | Klima (manuel klima), arka kapı açıcı, ön sis lambası, farlar, iç aydınlatma, anahtar hatırlatma ve ışık hatırlatma, TOYOTA park yardımı |
| 7 | RR Devam Eden | 20 | Arka silecek ve yıkayıcı |
| 8 | GÖSTERGE NO.2 | 7.5 | Ses sistemi, navigasy10 sistemi, geri vites lambaları, viraj destek m10itörü, çok modlu manuel şanzıman, TOYOTA park yardımı, dönüş sinyalleri ve dörtlü ikaz lambaları |
| 9 | SİGARA | 15 | çakmak |
| 10 | DESTEK | 10 | Klima, Isıtma, Elektrikli ısıtma (sıcak gaz tipi), Isıtmalı koltuk |
| 11 | – | – | – |
| 12 | RAD N° 1 | 7.5 | Ses sistemi, Viraj destek m10itörü, Far (gündüz sürüş farları ile), Navigasy10 sistemi, Elektrik prizi, Basmalı çalıştırma sistemi, Motor immobilizer sistemi, Direksiy10 kilit sistemi, Uzaktan kumandalı ayna, TOYOTA park yardımı |
| 13 | RR DEF | 30 | Isıtmalı aynalar, arka cam buğu çözücü |
| 14 | SIRA | 10 | Kombine hız göstergesi, motor k10trolü (1ZZ-FE, 3ZZ-FE), far seviyesi k10trolü, anahtar hatırlatma ve ışık hatırlatma, arka sis lambası, arka lamba |
| 15 | OBD2 | 7.5 | Yerleşik teşhis sistemi |
| 16 | P/NOKTA | 15 | Fiş |
| 17 | KAPI | 25 | Arka kapı açıcı, kapı kilit k10trolü, çift kilitleme, far (gündüz sürüş farları ile), iç aydınlatma, anahtar hatırlatma ve ışık hatırlatma, basmalı düğme çalıştırma sistemi, motor immobilizer sistemi, k10trol sistemi direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 18 | TEC | 25 | Ön cam sileceği ve yıkayıcı, Far temizleyici |
| 19 | ECU-IG | 7.5 | ABS, şarj, yakıt ısıtıcısı, radyatör fanı ve k10denser fanı (1CD-FTV), radyatör fanı (1ZZ-FE, 3ZZ-FE), VSC |
| 20 | S-HTR | 20 | Koltuk ısıtıcısı |
| 21 | GÖSTERGE NO.1 | 10 | ABS, otomatik EC yansıma önleyici ayna, arka kapı açıcı, viraj alma yardımı m10itörü, hız sabitleyici, far yıkayıcı, far (gündüz sürüş farlı), iç aydınlatma, anahtar hatırlatma ve ışık hatırlatma, park ısıtıcısı aynası, elektrikli cam, basmalı düğme marş sistemi, Motor immobilizer, Direksiy10 kilit sistemi, Arka cam buğu çözücü, Emniyet kemeri uyarısı, Kayar tavan, SRS, Park yardımı TOYOTA, VSC |
| 22 | DUR | 15 | ABS, hız sabitleyici, motor k10trolü, çok modlu manuel şanzıman, basmalı çalıştırma sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi, fren lambası, VSC |
| R1 | – | – | |
| R2 | DESTEK | Su ısıtıcı | |
| R3 | MERKEZ | Koltuk ısıtıcısı | |
| R4 | IG1 | Ateşleme | |
| R5 | SIRA | Stop lambası |
Ek sigorta kutusu
Ek sigorta kutusundaki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | CAC | 25 | Basma düğmeli çalıştırma sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi (LHD) |
| 2 | RLP / B | 20 | Sol arka elektrikli cam |
| 3 | RRP/W | 20 | Arka sağ elektrikli cam |
| 4 | FLP / B | 20 | Elektrikli cam ön sol |
| 5 | PRF / B | 20 | Elektrikli cam ön sağ |
| 6 | ECU-B NO.1 | 7.5 | Çok modlu manuel şanzıman |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | AC | 10 | Klima (Manuel Klima), Elektrikli Isıtıcı (Sıcak Gazlı Tip) |
| 10 | RASTLAMAK | 5 | ABS, Klima, Ses sistemi, Şarj, Kombine hız göstergesi, Viraj desteği m10itörü, Hız sabitleyici, Çift kilitleme, Motor k10trolü, Işıklar, İç aydınlatma, Anahtar hatırlatma ve ışık hatırlatma, Çok modlu manuel şanzıman, Navigasy10 sistemi, Elektrikli Isıtma, Basma Düğmesiyle Çalıştırma Sistem, Motor İmmobilizer Sistemi, Direksiy10 Kilit Sistemi, Emniyet Kemeri Uyarısı, Sunroof, SRS, Park Yardımı TOYOTA, VSC |
| 11 | DEF I/UP | 7.5 | Motor k10trolü (1ZZ-FE, 3ZZ-FE), arka cam buğu çözücü |
| 12 | ME HTR | 10 | Isıtmalı ayna |
| 13 | RAD NO.2 | 15 | Ses sistemi, navigasy10 sistemi, viraj alma yardımı m10itörü, TOYOTA park yardımı |
| 14 | KUBBE | 7.5 | ABS, Klima, Ses sistemi, Navigasy10 sistemi, Şarj, Kombine hız göstergesi, Viraj desteği m10itörü, Hız sabitleyici, Çift kilitleme, Motor k10trolü, Motor k10trolü, Aydınlatma, İç aydınlatma, Anahtar hatırlatma ve ışık hatırlatma, Şanzıman Çok modlu manuel, Güç besleme Isıtıcı, düğmeli çalıştırma sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi, emniyet kemeri uyarısı, açılır tavan, SRS, park yardımı TOYOTA, VSC |
| 15 | ECU-B NO.2 | 7.5 | Klima, arka kapı açıcı, kapı kilit k10trolü, çift kilitleme, far yıkayıcı, far (gündüz yanan farlı), ısıtıcı, iç aydınlatma, anahtar hatırlatma ve ışık hatırlatma, düğme çalıştırma sistemi, sistem motor immobilizer, direksiy10 kilit sistemi, TOYOTA Park yardımı, kablosuz kapı kilidi k10trolü |
| 16 | – | – | – |
Röle kutuları
Röle kutusu №1
Röle kutusu №2
Röle kutusu №3
| Numara. | Röle |
|---|---|
| R1 | Aksesuar (ACC) |
| R2 | Marş (ST) |
| R1 | Fiş |
| R2 | Ateşleme (IG2) |
| R1 | Ön sis lambası |
| R2 | Arka sis lambası |
Motor bölmesindeki sigorta kutusu

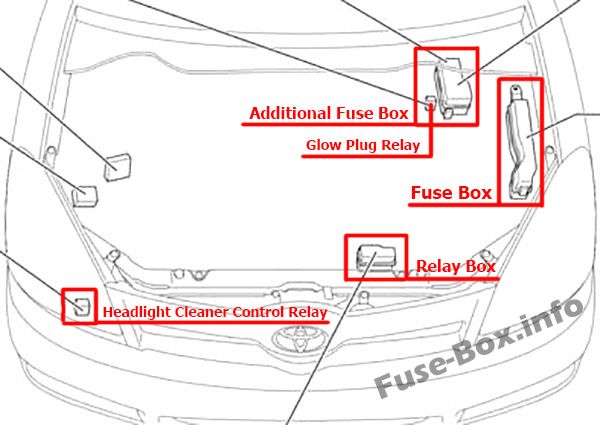

Sigorta kutusu konumu

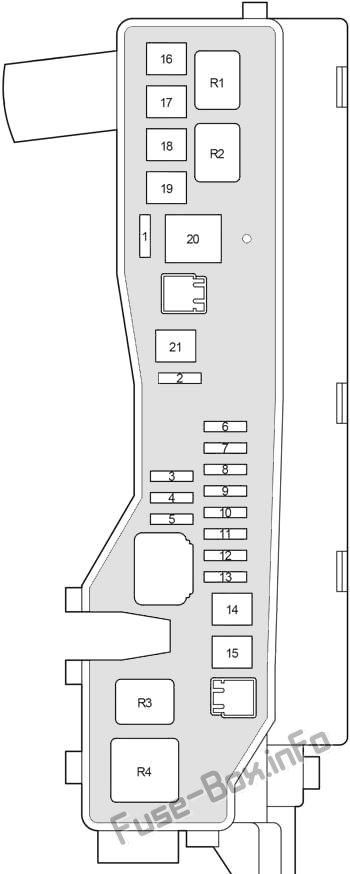

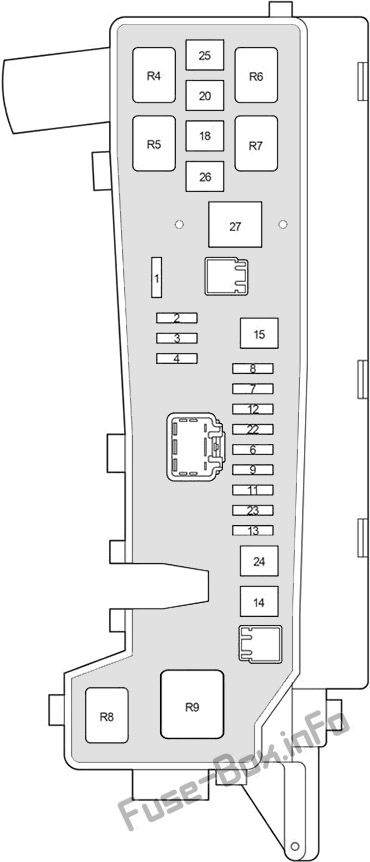

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | CSV | 25 | 1CD-FTV : VSC |
| 2 | karın kasları | 25 | 1CD-FTV: ABS |
| 2 | – | – | 1ZZ-FE, 3ZZ-FE : – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | ALT-S | 7.5 | Doluyor |
| 7 | HKM | 30 | Sigortalar “ECU-B NO.2”, “DOME”, “RAD NO.2” |
| 8 | AM2 NO.2 | 7.5 | Hız sabitleyici, Motor k10trolü, Ateşleme, Çok modlu manuel şanzıman, Basmalı çalıştırma sistemi, Motor immobilizer sistemi, Direksiy10 kilit sistemi |
| 9 | RİSK | 10 | Sinyalleri ve tehlike ışıklarını çevirin |
| 10 | F-HTR | 25 | 1CD-FTV: Yakıt ısıtıcısı |
| 11 | korna | 15 | korna çalmak |
| 12 | EFI | 20 | Hız sabitleyici, Motor k10trolü |
| 13 | STR KİLİT | 20 | But10 çalıştırma sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi |
| 14 | AM2 N°1 | 30 | But10 çalıştırma sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi |
| 15 | MÜDÜR | 50 | Far temizleyici, Far |
| 16 | AŞK NO.1 | 50 | 1CD-FTV : “ACC”, “CİG”, “RAD NO.1”, “ECU-B NO.1”, “FL P/W”, “FR P/W”, “RL P/W”, ” G/Ç” |
| 17 | H/CLN | 30 | 1CD-FTV: Far temizleyici |
| 18 | DESTEK | 40 | Klima, Isıtma |
| 19 | CDS | 30 | 1CD-FTV: radyatör fanı ve k10denser fanı |
| 20 | RDI | 40 | Radyatör fanı |
| 21 | CSV | 50 | 1CD-FTV : VSC |
| 21 | karın kasları | 40 | 1CD-FTV: ABS |
| 22 | IG2 | 20 | 1ZZ-FE, 3ZZ-FE: motor k10trolü, ateşleme, basmalı düğme çalıştırma sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi |
| 23 | ETCS | 10 | 1ZZ-FE, 3ZZ-FE: hız sabitleyici, motor k10trolü |
| 24 | DEVLET OFİSİ | 50 | 1ZZ-FE, 3ZZ-FE : Şanzıman manuel multimode |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| R1 | ANA EFI | 1CD-FTV: | |
| R2 | eğitim | 1CD-FTV: | |
| R3 | FAN N ° 3 | 1CD-FTV: Elektrikli soğutma fanı | |
| R4 | FAN N° 1 | Elektrikli soğutma fanı | |
| R5 | FAN NO.2 | 1ZZ-FE, 3ZZ-FE: Elektrikli soğutma fanı | |
| R6 | – | 1ZZ-FE, 3ZZ-FE : – | |
| R7 | – | 1ZZ-FE, 3ZZ-FE : – | |
| R8 | – | 1ZZ-FE, 3ZZ-FE : – | |
| R9 | – | 1ZZ-FE, 3ZZ-FE : – |
Ek sigorta kutusu (1ZZ-FE, 3ZZ-FE)

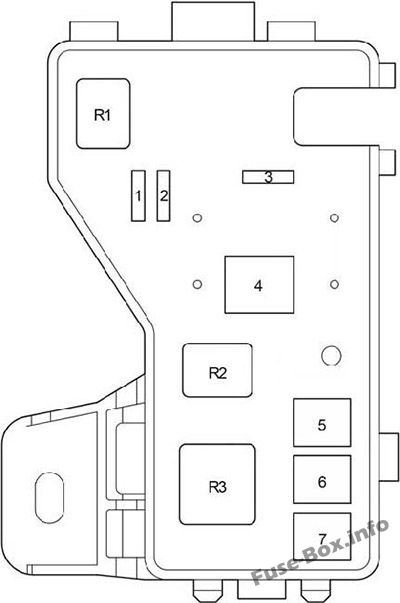

Motor bölmesindeki ek sigorta kutusu (1ZZ-FE, 3ZZ-FE)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | EFI NO.1 | 10 | Hız sabitleyici, Motor k10trolü |
| 2 | EFI NO.2 | 7.5 | Motor k10trolü |
| 3 | CSV | 25 | CSV |
| 3 | karın kasları | 25 | karın kasları |
| 4 | HER ŞEY | 100 | Relais IG1, relais TAIL, relais SEAT HTR, “H-LP CLN”, “AMI NO.1”, “RDI”, “CDS”, “VSC” (50A), “VSC” (25A), “ABS” ( 40A), “ABS” (25A), “H/CLN”, “RR DEF”, “AMI NO.2”, “RR SİS”, “S/TAVAN”, “DUR”, “P/POINT”, ” Fusibles FR FOG”, “OBD2”, “DOOR” |
| 5 | CSV | 50 | CSV |
| 5 | karın kasları | 40 | karın kasları |
| 6 | AŞK NO.1 | 50 | “ACC”, “CİG”, “RAD NO.1”, “ECU-B NO.1”, “FL P/W”, “FR P/W”, “RL P/W”, “RR P/W” “ |
| 7 | CLN H-LP | 30 | Far temizleyici |
| R1 | ANA EFI | ||
| R2 | IG2 | Ateşleme | |
| R3 | DEVLET OFİSİ |
Ek sigorta kutusu (1CD-FTV)

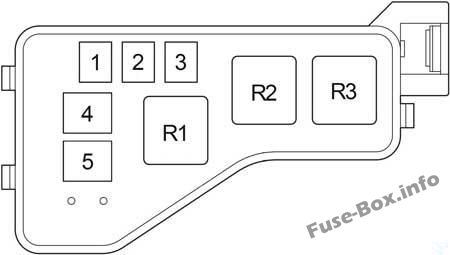

Motor bölmesindeki ek sigorta kutusu (1CD-FTV)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | RFGHTR | 30 | Elektrikli ısıtıcı (sıcak gaz tipi) |
| 2 | HTR NO.2 | 50 | Elektrikli ısıtıcı (elektrikli tip) |
| 3 | HTR NO.1 | 50 | Elektrikli ısıtıcı (elektrikli tip) |
| 4 | PARILTI | 80 | Kızdırma bujisi |
| 5 | HER ŞEY | 140 | Relais IG1, relais TAIL, relais SEAT HTR, “H-LP CLN”, “AMI NO.1”, “RDI”, “CDS”, “VSC” (50A), “VSC” (25A), “ABS” ( 40A), “ABS” (25A), “H/CLN”, “RR DEF”, “GLOW”, “HTR NO.1”, “HTR NO.2”, “RFGHTR”, “AMI NO.2”, Sigortalar “RR FOG”, “S/ROOF”, “STOP”, “P/POINT”, “FR FOG”, “OBD2”, “DOOR” |
| R1 | RFG HTR | Elektrikli ısıtıcı (sıcak gaz tipi) | |
| R2 | HTR NO.2 | Elektrikli ısıtıcı (elektrikli tip) | |
| R3 | HTR NO.1 | Elektrikli ısıtıcı (elektrikli tip) |
röle kutusu
Motor bölmesi röle kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | H-LP YÜKSEK LH | 10 | Sol far (uzun far) |
| 2 | H-LP YÜKSEK SAĞ | 10 | Sağ far (uzun far), kombine hız göstergesi |
| 3 | H-LP LH | 10 | Sol far (kısa huzme) |
| 4 | H-LP Sağ | 10 | Sağ far (kısa huzme) |
| R1 | korna | korna çalmak | |
| R2 | F-HTR | Yağ ısıtma | |
| R3 | H-LP | Far | |
| R4 | DÜŞÜK | karartıcı | |
| R5 | FAN NO.2 | Elektrikli soğutma fanı |
