Toyota Corolla (E120/E130; 2003-2008) Sigorta Kutusu Şeması

Bu yazıda, 2003’ten 2008’e kadar üretilen 9uncu nesil Toyota Corolla’yı (E120 / E130) ele alıyoruz. Burada Toyota Corolla 2003, 2004, 2005, 2006, 2007 ve 2008’in sigorta kutusu şemalarını bulacaksınız, hakkında 1az bilgi edinin. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğrenin.

İçindekiler

2003-2008 Toyota Corolla Sigorta Düzenlemesi
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması

İçerik gizle

1 2003-2008 Toyota Corolla Sigorta Düzenlemesi

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması

2003-2008 Toyota Corolla Sigorta Düzenlemesi

Toyota Corolla çakmak (elektrik prizi) sigortaları, çizgi sigorta kutusundaki #32 “CIG”, #25 “AM1” ve # 30 “P/POINT” sigortalarıdır.

İç sigorta kutusu

Sigorta kutusu konumu

Sigorta kutusu, ön panelin sürücü tarafının altında bulunur. Sigortaların yolcu bölmesindeki yeri: Toyota Corolla (2003-2008)

Sigorta kutusunun şeması

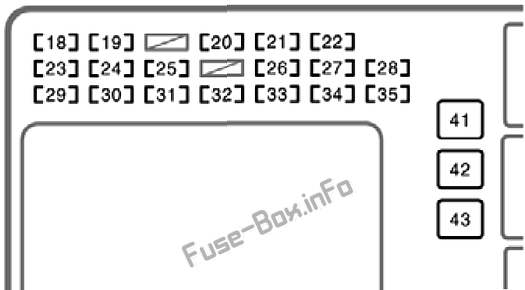

İç sigorta kutusunun şeması: Toyota Corolla (2003, 2004, 2005, 2006, 2007, 2008)

Gösterge panelinde sigorta ataması

Numara.	Soyadı	amplifikatör	Tanım
18	SIRA	15A	Arka lambalar, plaka lambaları, gösterge paneli lambaları, gösterge paneli lambaları
19	OBD	7.5A	Yerleşik teşhis sistemi
20	P/W	30A	devre yok
21	SİLECEK	25A	Ön cam silecekleri
22	AM2	15A	Şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, marş sistemi, SRS hava yastığı sistemi
23	DUR	15A	Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, kilitleme k10trol sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, hız sabitleyici sistemi
24	KAPI	25A	Elektrikli kapı kilitleme sistemi
25	AM1	25A	Eriyebilir “CIG”
26	ECU-IG	10 A	Elektrikli soğutma fanı, kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi, vites kilidi k10trol sistemi, hız sabitleyici k10trol sistemi
27	CAM SİLECEĞİ	15A	devre yok
28	AC	10 A	Klima sistemi
29	INV	15A	devre yok
30	P/NOKTA	15A	Güç çıkışı (arka k10sol kutusunda)
31	ECU-B	10 A	Gündüz çalışan ışık sistemi
32	SİGARA	15A	Elektrik prizi (ön panelde) veya çakmak, araç ses sistemi, saat, elektrikli ayna k10trolü, vites kilidi k10trol sistemi
33	GÖSTERGE	10 A	Göstergeler ve sayaçlar, klima sistemi, gündüz yanan ışık sistemi, şarj sistemi, otomatik parlama önleyici iç dikiz aynası, elektrikli camlar, seyir k10trol sistemi, arka cam buğu çözücü, yedek ışıklar, emniyet kemeri hatırlatma ışığı ön yolcu
34	Yıkayıcı	15A	Ön cam yıkayıcı
35	M-HTR/DEF I-UP	10 A	Motor k10trol sistemi
41	DESTEK	40A	Klima sistemi
42	BESLEDİ	40A	Arka cam buğu çözücü, “M-HTR / DEF I-UP” sigortası
43	GÜÇLÜ	30A	Elektrikli camlar, elektrikli açılır tavan

Motor bölmesi sigorta kutusu

Sigorta kutusu konumu

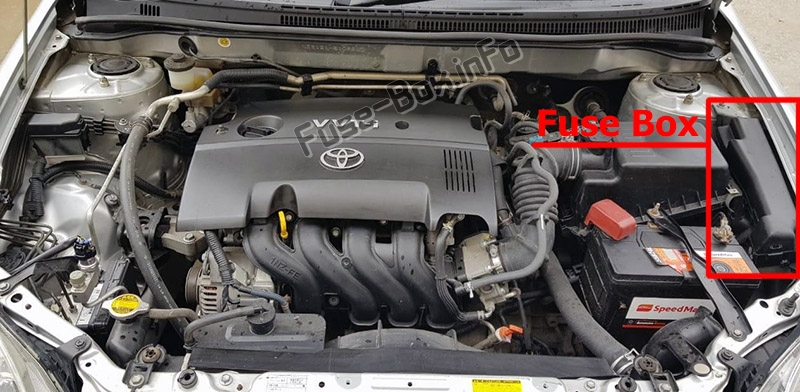

Sigortaların motor bölmesindeki yeri: Toyota Corolla (2003-2008)

Sigorta kutusunun şeması

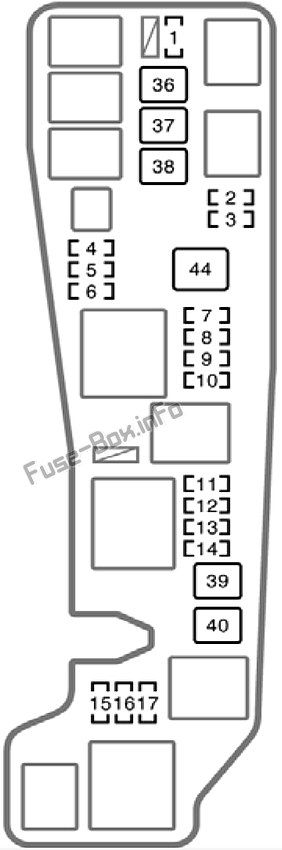

Kaputun altındaki sigorta kutusunun şeması: Toyota Corolla (2003, 2004, 2005, 2006, 2007, 2008)

Motor bölmesindeki sigorta yerleşimi

Numara.	Soyadı	amplifikatör	Tanım
1	SİS	15A	Ön sis farları
2	BAŞ SOL YUKARI	10 A	Sol far (uzun far)
3	BAŞ SAĞ YUKARI	10 A	Sağ far (uzun huzme), uzun huzme göstergesi
4	KIYAMAMAK	30A	Yedek sigorta
5	KIYAMAMAK	15A	Yedek sigorta
6	KIYAMAMAK	10 A	Yedek sigorta
7	ETCS	10 A	2003-2004: kullanılmıyor; 2005-2008 (1ZZ-FE motor): Elektr10ik gaz kelebeği k10trol sistemi
8	NUMARA	30A	2003-2004: kullanılmıyor; 2005-2008: Araç ses sistemi
9	MÜDÜR	30A	Marş sistemi, sigorta “AM2”
10	KUBBE	15A	Araç ses sistemi, saat, kişisel ışık, iç aydınlatma, bagaj lambası, kapı açık uyarı lambası, kablosuz uzaktan kumanda sistemi
11	korna	10 A	korna çalmak
12	RİSK	10 A	Acil dönüş sinyalleri, dönüş sinyalleri
13	EFI	15A veya 20A	Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, emisy10 k10trol sistemi, “EFI2” sigortası; (motor 1ZZ-FE – 20A; motor 2ZZ-GE – 15A)
14	ALT-S	5A	Şarj sistemi
15	KAFA SAĞ SOL	10 A	Sol far (kısa huzme)
16	KAFA SAĞ SOL	10 A	Sağ far (kısa huzme)
17	EFI2	15A	2003-2004: kullanılmıyor; 2005-2008 (1ZZ-FE motor): Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, Emisy10 k10trol sistemi
36	ABS n°1	30A	2003-2004: Kilitlenme önleyici fren sistemi; 2005-2008: Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Fren Yardım Sistemi
37	RDI FANI	30A	Elektrikli soğutma fanı
38	ABS n°2	40A veya 50A	Araç stabilite k10trol sistemi olmadan (40A): Kilitlenme önleyici fren sistemi; Araç stabilite k10trol sistemi (50A): kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi;
39	ANA BAŞ	40A	Fusibles “KAFA SAĞ UPR”, “KAFA SAĞ UPR”, “KAFA SAĞ SOL” ve “BAŞ SAĞ SOL”
40	HAVA POMPASI	50A	2003-2004: kullanılmıyor; 2005-2006 (2ZZ-GE motor): emisy10 k10trol sistemi; 2007-2008: kullanılmadı
44	HER ŞEY	100A	Sistem şarjı, “ABS NO.1”, “ABS NO.2”, “RDI FAN”, “SİS”, “HTR”, “AM1”, “GÜÇ”, “KAPI”, “ECU-B”, ” KUYRUK Fusibles “, “STOP”, “P/POINT”, “INV” ve “OBD”
