Bu yazıda, 2006’dan 2013’e kadar üretilen 10uncu nesil Toyota Corolla ve 1inci nesil Toyota Auris’i (E140 / E150) ele alıyoruz. Burada
İçindekiler
Toyota Corolla / Auris 2007-2013 sigorta düzeni
İç sigorta kutusu

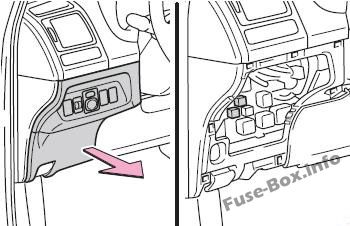

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında, kapağın altında solda bulunur.

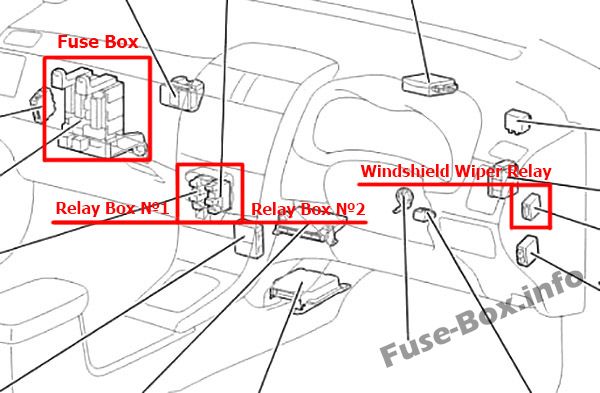

Röle kutuları orta k10solda bulunur.
Sigorta kutusunun şeması (Tip 1)
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | AM1 | 7.5 | Marş sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “CIG”, “ACC” sigortaları |
| 2 | FR BROUILLARD | 15 | Ön sis farları |
| 3 | – | – | – |
| 4 | ACC-B | 25 | Sigortalar “CIG”, “ACC” |
| 5 | KAPI | 25 | Elektrikli kapı kilitleme sistemi |
| 6 | – | – | – |
| 7 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, ana gövde ECU’su, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çok modlu manuel şanzıman |
| 8 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 9 | ECU-IG NO.2 | 10 | Geri vites lambaları, şarj sistemi, otomatik parlama önleyici iç ayna, arka görüş izleme sistemi, elektrikli açılır tavan, arka cam buğu çözücü, klima sistemi, dönüş sinyalleri, acil durum dönüş sinyalleri, emniyet kemeri hatırlatma ışığı ön yolcu, Durdur ve çalıştır sistemi, Toyota park yeri yardımcı sensör |
| 10 | ECU-IG NO.1 | 10 | Stop & Start sistemi olmadan: otomatik far seviye ayar sistemi, ana gövde ECU’su, elektrikli hidrolik direksiy10, elektrikli soğutma fanı/fanları, vites kilidi k10trol sistemi, yağmur sensörü, kilitlenmeyen fren sistemi, sistem araç denge k10trolü, ses sistemi, navigasy10 sistemi , çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, far yıkayıcılar, akıllı giriş ve çalıştırma sistemi |
| 11 | Yıkayıcı | 15 | Ön cam yıkayıcı |
| 12 | – | – | – |
| 13 | SİLECEK | 25 | Ön cam silecekleri, yağmur sensörü |
| 14 | HTR-IG | 10 | Klima sistemi, arka cam buğu çözücü, elektrikli ısıtma |
| 15 | MERKEZ | 15 | Isıtmalı koltuklar |
| 16 | METRE | 7.5 | Gösterge ve sayaçlar, Stop & Start sistemi |
| 17 | IGN | 7.5 | Direksiy10 Kilit Sistemi, SRS Hava Yastığı Sistemi, Çok Modlu Manuel Şanzıman, Çok Noktadan Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktadan Yakıt Enjeksiy10 Sistemi, Akıllı Giriş ve Çalıştırma Sistemi, Stop & Start Sistemi |
| 18 | RR SİS | 7.5 | Arka sis lambası |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | ME HTR | 10 | Dış ayna buğu çözücüleri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 22 | – | – | – |
| 23 | CAC | 7.5 | Dış aynalar, ses sistemi, navigasy10 sistemi, vites kilidi k10trol sistemi, ana gövde ECU, akıllı giriş ve çalıştırma sistemi, Stop & Start sistemi |
| 24 | SİGARA | 15 | çakmak |
| 25 | SUNROOF | 20 | elektrikli açılır tavan |
| 26 | sağ kapı | 20 | Elektrikli camlar |
| 27 | RL KAPI | 20 | Elektrikli camlar |
| 28 | PORTE FR | 20 | Elektrikli camlar |
| 29 | ECU-IG NO.1 | 10 | Stop & Start sistemli: otomatik far seviye ayar sistemi, ana gövde ECU’su, elektrikli hidrolik direksiy10, elektrikli soğutma fanı/fanları, vites kilidi k10trol sistemi, yağmur sensörü, kilitlenmeyen fren sistemi, sistem araç denge k10trolü, ses sistemi, navigasy10 sistemi , çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, far yıkayıcılar, akıllı giriş ve çalıştırma sistemi, Stop & Start sistemi |
| 30 | İŞARET | 7.5 | Anahtar aydınlatması, gösterge paneli gösterge lambaları, torpido gözü gösterge lambası, direksiy10 anahtarları, ana gövde ECU’su |
| 31 | SIRA | 10 | Ön konum lambaları, arka lambalar, plaka lambaları, arka sis lambası, ön sis lambaları, manuel far ayar kadranı, çok kanallı yakıt enjeksiy10 sistemi / sıralı çok kanallı yakıt enjeksiy10 sistemi, gösterge panelinden ışıklar |
Sigorta kutusunun şeması (Tip 2)
Yolcu bölmesindeki sigortaların tahsisi (Tip 2)
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | BESLEDİ | 40 | Arka cam buğu çözücü, MIR HTR |
| 2 | ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk |
| 3 | SIRA | 10 | Park lambaları, arka lambalar, plaka lambaları, ön yan işaret lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, gösterge paneli lambaları |
| 4 | İŞARET | 7.5 | Işık anahtarı |
| 5 | PORTE FR | 20 | Elektrikli camlar, sunroof |
| 6 | RL KAPI | 20 | Elektrikli camlar |
| 7 | sağ kapı | 20 | Elektrikli camlar |
| 8 | SUNROOF | 20 | Ay çatısı |
| 9 | SİGARA | 15 | çakmak |
| 10 | CAC | 7.5 | Dış aynalar, ses sistemi, ana gövde ECU’su |
| 11 | ME HTR | 10 | Dış ayna buğu çözücü |
| 12 | IGN | 7.5 | Direksiy10 kilit sistemi, SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ön yolcu yolcu sınıflandırma sistemi |
| 13 | METRE | 7.5 | Gösterge ve metre |
| 14 | GÜÇLÜ | 30 | Elektrikli camlar |
| 15 | MERKEZ | 15 | Koltuk ısıtıcısı |
| 16 | HTR-IG | 10 | Klima sistemi |
| 17 | SİLECEK | 25 | Ön cam silecekleri |
| 18 | Yıkayıcı | 15 | Ön cam yıkayıcı |
| 19 | ECU-IG NO. 1 | 10 | Otomatik şanzıman, ana gövde ECU, elektrikli hidrolik direksiy10, elektrikli soğutma fanı/fanları, vites kilidi k10trol sistemi, kilitlenme önleyici fren sistemi, ses sistemi, lastik basıncı uyarı sistemi, araç stabilite k10trol sistemi araç hız sabitleme sistemi |
| 20 | ECU-IG NO. 2 | 10 | Geri vites lambaları, şarj sistemi, arka cam buğu çözücü, klima sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, açılır tavan |
| 21 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 22 | DUR | 10 | Fren Lambaları, Yüksek Fren Lambası Kilitlenmeyi Önleyici Fren Sistemi, Ana Gövde ECU, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Vites Kilidi K10trol Sistemi, Araç Stabilite K10trol Sistemi |
| 23 | KAPI | 25 | Elektrikli kapı kilitleme sistemi |
| 24 | ACC-B | 25 | CİG, ACC |
| 25 | FR BROUILLARD | 15 | Ön sis farları |
| 26 | AM1 | 7.5 | Çalıştırma sistemi, ACC, CIG |

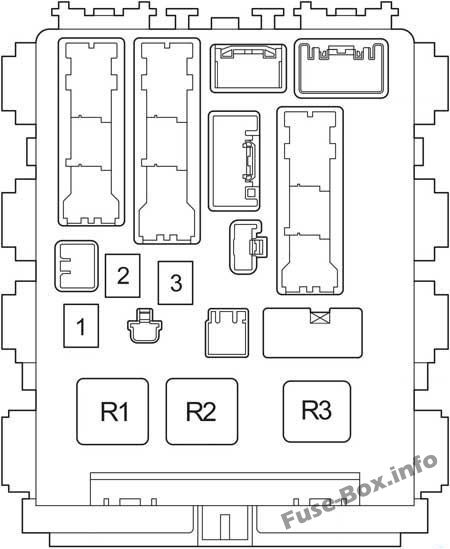

Ön yüz

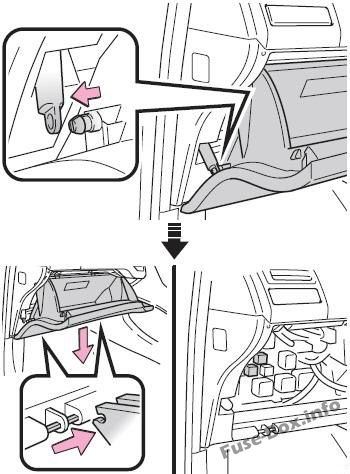

K10trol panelini kaldır
Torpido gözünü açın ve alt pençeleri ayırmak için yukarı kaldırarak amortisörden dışarı kaydırın
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | GÜÇLÜ | 30 | Elektrikli cam ön sol |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 3 | – | – | – |
| R1 | Ateşleme (IG1) | ||
| R2 | Kısa mil ısıtıcısı (otomatik klima) (HTR (otomatik klima hariç)) | ||
| R3 | LHD: Yanıp Sönme Yanıp Sönme |
Röle kutusu №1
| Numara. | Röle |
|---|---|
| R1 | Marş (ST) |
| R2 | Arka sis lambası (RR FOG) |
| R3 | Aksesuar (ACC) |
| R4 | (ACC KUPASI) |
Röle kutusu №2
| Numara. | Röle |
|---|---|
| R1 | Ön sis lambası (FR FOG) |
| R2 | Marş (ST KESİM) |
| R3 | Panel (PANEL) |
| R4 | – |
Motor bölmesindeki sigorta kutusu

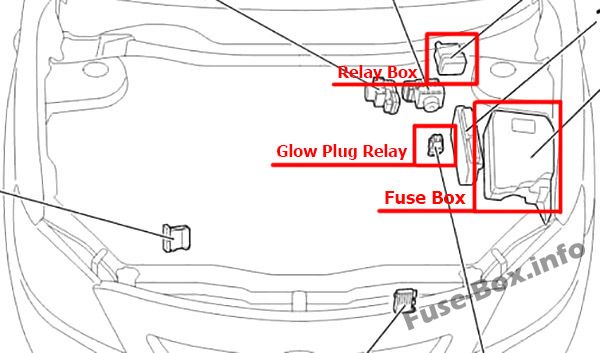

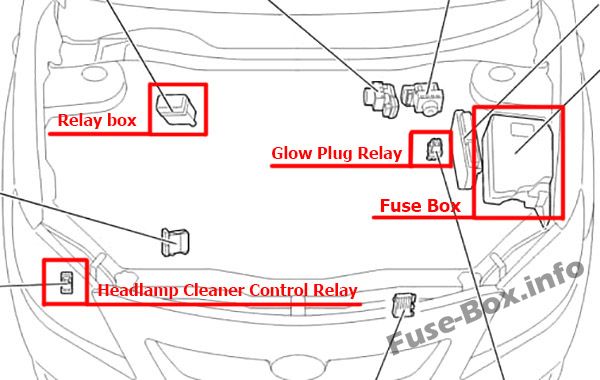

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusunun şeması (Tip 1)
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KUBBE | 10 | İç aydınlatma, bagaj bölmesi aydınlatması, zemin aydınlatması, akıllı giriş ve çalıştırma sistemi, kablosuz uzaktan kumanda, motor ateşleme lambası |
| 2 | RAD N° 1 | 15 | Ses sistemi, navigasy10 sistemi |
| 3 | ECU-B | 10 | Ana Gövde ECU, Elektrikli Camlar, Gösterge ve Sayaçlar, Elektrikli Kapı Kilit Sistemi, Araç Stabilite K10trol Sistemi, Stop & Start Sistemi, Şarj Sistemi |
| 4 | HKM | – | – |
| 5 | ECU-B2 | 10 | Çok modlu manuel şanzıman, klima sistemi, akıllı giriş ve çalıştırma sistemi, şarj sistemi, elektrikli camlar |
| 6 | – | – | – |
| 7 | ECU-B3 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | – | – | – |
| 9 | IGT / INJ | 15 | Benzin: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çalıştırma sistemi |
| 10 | STRG KİLİT | 20 | Direksiy10 kilit sistemi |
| 11 | 1 F | 20 | Egzoz sistemi |
| 12 | AM 2 | 30 | Çalıştırma sistemi, akıllı giriş ve çalıştırma sistemi, “IG2 NO. 2” sigortası |
| 13 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 14 | DÖNÜŞ HAZ | 10 | yanıp sönen |
| 15 | ALT-S | 7.5 | Şarj sistemi |
| 16 | AM2 NO.2 | 7.5 | Ana gövde ECU, Stop & Start sistemi |
| 17 | DESTEK | 50 | Klima sistemi |
| 18 | ABS N°1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 19 | CDS FANI | 30 | 1AD-FTV, 2AD-FHV: Elektrikli soğutma fanı |
| 19 | ABS N°3 | 30 | Benzin (TMC Yapımı): Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 20 | RDI FANI | 40 | Elektrikli soğutma fanı |
| 21 | CLN H-LP | 30 | Far temizleyici |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | H-LP MÜDÜR | 50 | Sigortalar “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” |
| 27 | PI | 50 | Sigortalar “EH MAIN”, “EDU”, “HORN”, “IG2” |
| 28 | – | – | – |
| 29 | SİSTEM P | 30 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 30 | PARILTI | 80 | Motor ön ısıtma sistemi |
| 31 | EPS | 60 | Elektrikli hidrolik direksiy10 |
| 32 | HER ŞEY | 120 | Öz : Yeniden doldurma sistemi, « RDI FAN », « H-LP CLN », « ABS NO. 1 », « ABS NO. 3 », « HTR », « HTR ALT NO. 1 », « HTR ALT NO. 2 » , “HTR ALT NO. 3”, “ACC”, “CİG”, “ECU-IG NO. 2”, “HTR-IG”, “SİLECEK”, “RR SİLECEK”, “YIKAMA”, “ECU- IG NO 1”, “KOLTUK HTR”, “AMI”, “KAPI”, “DURDUR”, “FR KAPI”, “GÜÇ”, “RR KAPI”, “RL KAPI”, “OBD”, “ACC-B” , Fusibles « RR SİS », « FR SİS », « AÇILIR TAVAN », « DEF », « MIR HTR », « KUYRUK », « PANEL » |
| 32 | HER ŞEY | 140 | Dizel : Sistem şarjı, “RDI FAN”, “CDS FAN”, “H-LP CLN”, “ABS NO. 1”, “ABS NO. 2”, “HTR”, “HTR SUB NO. 1″, ” HTR ALT NO. 2″, “HTR ALT NO. 3”, “STV HTR”, “ACC”, “CİG”, “ECU-IG NO. 2”, “HTR-IG”, “SİLECEK”, “RR SİLECEK” ” , “YIKAMA”, “ECU-IG N°1”, “KOLTUK HTR”, “AMI”, “KAPI”, “DURDUR”, “FR KAPI”, “GÜÇ”, “RR KAPI”, “RL KAPI” , Sigortalar «OBD», «ACC-B», «RR SİS», «FR SİS», «AÇILIR TAVAN», «DEF», «MIR HTR», «KUYRUK», «PANEL» |
| 33 | IG2 | 15 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çalıştırma sistemi, akıllı giriş ve çalıştırma sistemi, “IGN”, “METRE” sigortaları |
| 34 | korna | 15 | korna çalmak |
| 35 | ANA EFI | 20 | Benzin: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, Stop 8t Start sistemi, “EFI NO. 1”, “EFI NO. 2” sigortaları |
| 35 | ANA EFI | 30 | Dizel: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, Stop & Start sistemi, “EFI NO. 1”, “EFI NO. 2” sigortaları |
| 36 | ANA EFI | 30 | |
| 36 | eğitim | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 37 | – | – | – |
| 38 | BBC | 40 | Durdur ve Çalıştır sistemi |
| 38 | DEVLET OFİSİ | 50 | Çok modlu manuel şanzıman |
| 39 | HTR ALT NO.3 | 30 | Elektrikli ısıtıcı |
| 40 | – | – | – |
| 41 | HTR ALT NO.2 | 30 | Elektrikli ısıtıcı |
| 42 | – | – | |
| 43 | HTR ALT NO.1 | 30 | PTC 600W olmadan: Elektrikli ısıtıcı |
| 43 | HTR ALT NO.1 | 50 | PTC 600W ile: Elektrikli ısıtıcı |
| 44 | – | – | – |
| 45 | STV HTR | 25 | Elektrikli ısıtıcı |
| 46 | ABS NO.2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | – | – | – |
| 50 | – | – | – |
| 51 | H-LP LH LO | 10 | HID hariç: Sol far (kısa huzme) |
| 51 | H-LP LH LO | 15 | HID: Sol far (kısa huzme) |
| 52 | H-LP RH LO | 10 | HID hariç: Sağ far (kısa huzme) |
| 52 | H-LP RH LO | 15 | HID: Sağ far (kısa huzme) |
| 53 | H-LP LH HI | 10 | Sol far (uzun far) |
| 54 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 55 | EFI NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 56 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 57 | IG2 NO.2 | 7.5 | Çalıştırma sistemi, akıllı giriş ve çalıştırma sistemi |
| 58 | WIP-S | 7.5 | Şarj sistemi |
| – | |||
| R1 | Elektrikli soğutma fanı (FAN No.3) | ||
| R2 | Hava / yakıt oranı sensörü (A / F) | ||
| R3 | (IGT / INJ) | ||
| R4 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R5 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R6 | 1NR-FE hariç: Dimmer | ||
| R7 | 1NR-FE: Karartıcı | ||
| R8 | Şanzıman manuel çok modlu (AMT) | ||
| R9 | Phare (H-LP) | ||
| R10 |
Sigorta kutusunun şeması (Tip 2)
Motor bölmesindeki sigorta yerleşimi (tip 2)
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | CDS FANI | 30 | Elektrikli soğutma fanları |
| 2 | RDI FANI | 40 | Elektrikli soğutma fanları |
| 3 | ABS NO 3 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 4 | ABS NO.1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 5 | DESTEK | 50 | Klima sistemi |
| 6 | HER ŞEY | 120 | Şarj sistemi, RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, HTR, HTR ALT NO. 1, HTR ALT NO. 3, ACC, CİG, SAYAÇ, IGN, ECU-IG NO. 2, HTR-IG, SİLECEK, YIKAMA, ECU-IG NO. 1, AM1, KAPI, DUR, ÖN KAPI, GÜÇ KAYNAĞI, RR KAPI, RL KAPI, OBD, ACC-B, FR SİS, DEF, MIR HTR, KUYRUK, PANEL |
| 7 | EPS | 60 | Elektrikli hidrolik direksiy10 |
| 8 | PARILTI | 80 | devre yok |
| 9 | PL | 50 | ANA EFI, KORNA, IG2 |
| 10 | H-LP MÜDÜR | 50 | H-LP SAĞ DÜŞÜK, H-LP RH DÜŞÜK, H-LP SOL YÜKSEK, H-LP RH YÜKSEK |
| 11 | EFI NO 2 | 10 | Emisy10 k10trol sistemi |
| 12 | EFI NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 14 | H-LP LH HI | 10 | Sol far (uzun far) |
| 15 | H-LP RH LO | 10 | Sağ far (kısa huzme) |
| 16 | H-LP LH LO | 10 | Sol far (kısa huzme) |
| 17 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 18 | DÖNÜŞ HAZ | 10 | Flaşörler, acil flaşörler |
| 19 | ALT-S | 7.5 | Şarj sistemi |
| 20 | AM2 NO. 2 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi |
| 21 | AM2 | 30 | Başlangıç sistemi |
| 22 | STRG KİLİT | 20 | Direksiy10 kilit sistemi |
| 23 | IG2 NO.2 | 7.5 | Başlangıç sistemi |
| 24 | ECU-B2 | 10 | Klima sistemi |
| 25 | ECU-B | 10 | Ana gövde ECU, gösterge ve sayaçlar |
| 26 | RAD NO 1 | 15 | Ses sistemi |
| 27 | KUBBE | 10 | Bagaj aydınlatması, akıllı anahtar sistemi |
| 28 | NUMARA | 30 | Ses sistemi |
| 29 | YARDIM | 10 | devre yok |
| 30 | KIYAMAMAK | 10 | Yedek sigorta |
| 31 | KIYAMAMAK | 30 | Yedek sigorta |
| 32 | KIYAMAMAK | 20 | Yedek sigorta |
| 33 | ANA EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO. 1, EFI NO. 2 |
| 34 | korna | 10 | korna çalmak |
| 35 | IG2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi, IGN, METRE |
| 36 | NS | 7.5 | devre yok |
| 37 | HTR ALT NO. 1 | 30 | PTC ısıtıcı |
| 38 | HTR ALT NO. 3 | 30 | PTC ısıtıcı |
| 39 | PWR / İNVERTER ÇIKIŞI veya PWR ÇIKIŞI | 15 | Fiş |
röle kutusu
kızdırma bujisi k10trolörü olmadan
kızdırma bujisi denetleyicisi ile
| Numara. | Röle |
|---|---|
| R1 | – |
| R2 | HTR ALT NO.1 |
| R3 | HTR ALT NO.3 |
| R4 | HTR ALT NO.2 |
