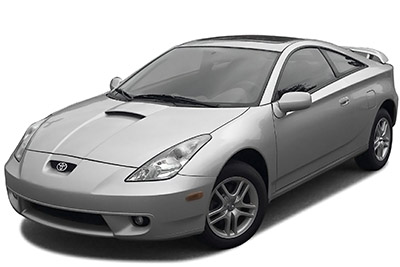

Bu yazıda, 1999’dan 2006’ya kadar üretilen yedinci nesil Toyota Celica’yı (T230) ele alıyoruz. Burada
İçindekiler
Toyota Celica 2000-2006 Sigorta Düzeni
İç sigorta kutusu

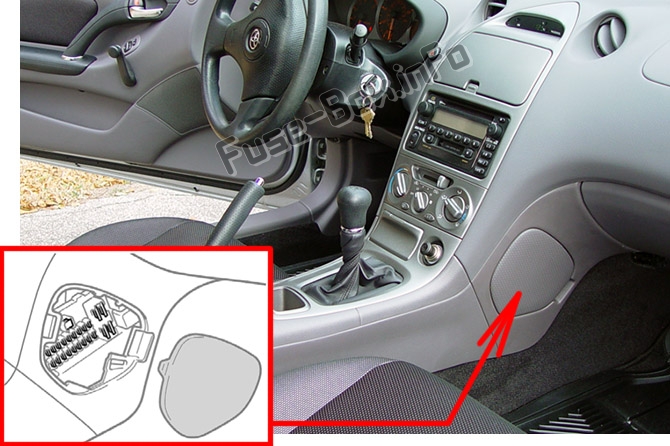

Sigorta kutusu konumu
Sigorta kutusu, orta k10solun sağ tarafındaki kapağın arkasında bulunur.

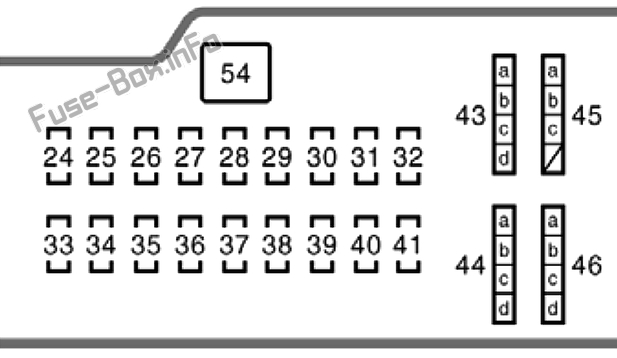

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 24 | S / TOIT | 15A | elektrikli açılır tavan |
| 25 | FL P/K | 20A | Elektrikli camlar |
| 26 | DUR | 10 A | Fren Lambaları, Kilitlenmeyi Önleyici Fren Sistemi, Yüksek Fren Lambası, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik K10trollü Otomatik Şanzıman Sistemi, Hız Sabitleme Sistemi |
| 27 | SRS-IG | 7.5A | SRS hava yastığı sistemi |
| 28 | Yıkayıcı | 15A | Ön cam yıkayıcı, arka cam yıkayıcı |
| 29 | RADYO | 15A | Ses sistemi |
| 30 | TUR | 7.5A | yanıp sönen |
| 31 | DESTEK | 10 A | Klima sistemi |
| 32 | SIRA | 10 A | Arka lambalar, gösterge paneli lambaları, plaka lambaları, ön pozisy10 lambaları |
| 33 | SİGARA | 15A | çakmak |
| 34 | AM1 | 25A | Sistem değişikliği, “CİG”, “ECU ACC”, “SRS-IG”, “YIKAMA”, “SİLECEK”, “BK/UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG” , Sigortalar “DÖNÜŞ”, “HTR”, “UYARI”, “FAN RLY”, “ABS-IG” ve “ECU-IG” |
| 35 | KAPI | 20A | Elektrikli kapı kilitleme sistemi |
| 36 | FR BROUILLARD | 15A | Ön sis farları |
| 37 | OBD | 7.5A | Yerleşik teşhis sistemi |
| 38 | SİLECEK | 25A | Ön cam silecekleri |
| 39 | ME HTR | 10 A | devre yok |
| 40 | CAM SİLECEĞİ | 15A | Arka cam sileceği |
| 41 | FR G/Ç | 20A | Elektrikli camlar |
| 43a | MPX-ÇIKARMA | 7.5A | Kablosuz uzaktan kumanda sistemi |
| 43b | RR SİS | 7.5A | devre yok |
| 43c | KUBBE | 7.5A | Saat, iç aydınlatma |
| 43d | ECU-B | 7.5A | Klima sistemi, göstergeler ve sayaçlar |
| 44a | DİKKAT | 5A | Şarj sistemi, göstergeler ve sayaçlar |
| 44b | ECU-IG | 5A | Seyir k10trol sistemi |
| 44c | ABS-IG | 5A | Kilitlenme önleyici fren sistemi |
| 44d | FAN | 5A | Elektrikli soğutma fanı |
| 45a | PANEL1 | 7.5A | 2000: Göstergeler ve sayaçlar, klima sistemi, elektr10ik k10trollü otomatik şanzıman sistemi, far seviyesi k10trol sistemi, ön sis farları, acil dönüş sinyali, dönüş sinyalleri; 2001-2002: araba radyosu, çakmak, torpido gözü aydınlatması; 2003-2006: Torpido gözü aydınlatması, gösterge paneli aydınlatması |
| 45b | PANEL2 | 7.5A | 2000: araba radyosu, çakmak, torpido gözü aydınlatması; 2001-2002: Göstergeler ve sayaçlar, klima sistemi, elektr10ik k10trollü otomatik şanzıman sistemi, far huzmesi seviye k10trol sistemi, ön sis farları, acil dönüş sinyali, dönüş sinyalleri; 2003-2006: ön sis farları, gösterge paneli lambaları, gösterge paneli lambaları |
| 45c | ECU-ACC | 7.5A | Saat, ses sistemi, elektrikli ayna k10trolleri, elektrikli anten |
| 46a | BK/UP LP | 5A | Geri vites lambaları |
| 46b | DEF RLY | 5A | Elektrikli camlar, arka cam buğu çözücü |
| 46c | KORDON ECU-IG | 5A | 2000: hırsızlık önleme sistemi; 2001-2006: Multipleks iletişim sistemi |
| 46 gün | ONLARCA DKC | 5A | Elektr10ik K10trollü Otomatik Şanzıman Sistemi, Vites Kilidi K10trol Sistemi, Elektrikli Sunroof, Güç Anteni |
| 54 | BESLEDİ | 30A | Arka cam buğu çözücü |
Motor bölmesi sigorta kutuları

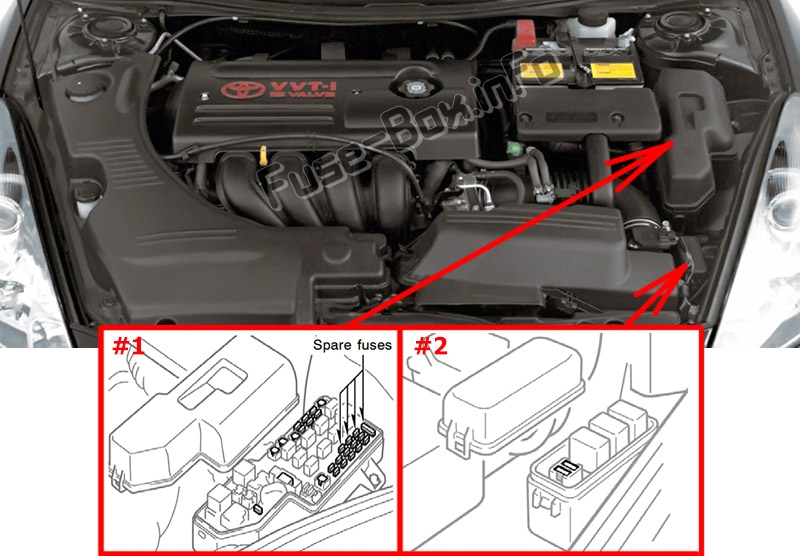

Sigorta kutusu konumu

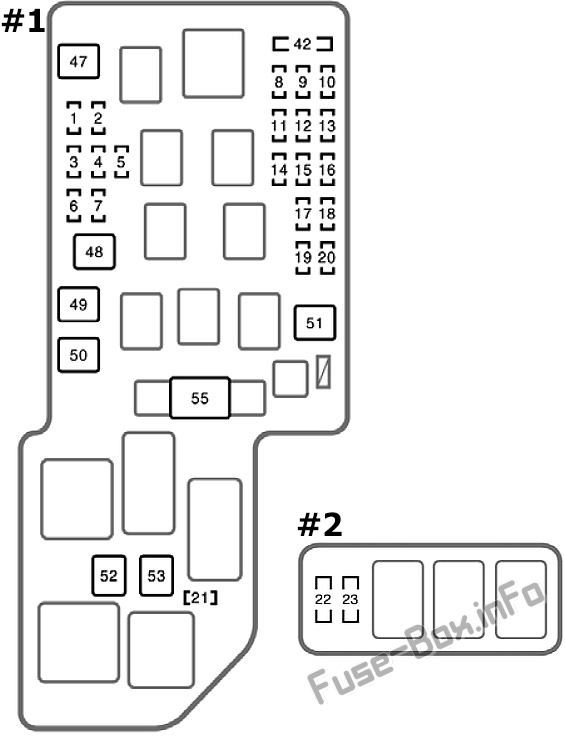

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | OTOMATİK ANTEN | 15A | 2000-2002: Kullanılmıyor; 2003-2006: Güç anteni |
| 2 | BAŞ SOL YUKARI | 10 A | 2000-2003: Sol far (uzun far); 2004-2006: Devre yok |
| 3 | BAŞ SAĞ YUKARI | 20A | 2000-2003: Sağ far (uzun far); 2004-2006: Devre yok |
| 4 | HEAD LVL DRL 1 (veya DRL №1) | 7.5A | Gündüz farı sistemi, far seviyesi k10trol sistemi (2003-2006) |
| 5 | KAFA SAĞ SOL | 10A veya 15A | Sağ far (kısa huzme) (2000-2002: 10A; 2003-2006: 15A) |
| 6 | KAFA SAĞ SOL | 10A veya 15A | Sol far (kısa huzme) (2000-2002: 10A; 2003-2006: 15A) |
| 7 | ABS №2 | 25A | Kilitlenme önleyici fren sistemi |
| 8 | KIYAMAMAK | 30A | Kıyamamak |
| 9 | korna | 10 A | korna çalmak |
| 10 | ALT-S | 7.5A | Şarj sistemi |
| 11 | KIYAMAMAK | 15A | Kıyamamak |
| 12 | EFI 1 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | HKM | 25A | Sigortalar “RADYO”, “DOME”, “MPX-B” ve “ECU-B” |
| 14 | KIYAMAMAK | 10 A | Kıyamamak |
| 15 | EFI 2 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi |
| 16 | EFI | 20A | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI 1” ve “EFI №2” sigortaları |
| 17 | NS | 7.5A | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 18 | AM2 | 7.5A | Başlangıç sistemi |
| 19 | IG2 | 15A | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | DOYGUNLUK | 10 A | Acil durum flaşörleri |
| 21 | ETCS | 10 A | 2000-2002: Kullanılmıyor; 2003-2006: Elektr10ik gaz kelebeği k10trol sistemi |
| 22 | BAŞ SAĞ YUKARI | 10 A | Sağ far (uzun huzme), gündüz yanan ışık sistemi (2000-2003) |
| 23 | BAŞ SOL YUKARI | 10 A | Sol far (uzun huzme), gündüz yanan ışık sistemi (2004-2006) |
| 42 | KIYAMAMAK | 7.5A | Yedek sigorta |
| 47 | DESTEK | 50A | Klima sistemi |
| 48 | RDI | 30A | Elektrikli soğutma fanı |
| 49 | ABS1 | 50A | Kilitlenme önleyici fren sistemi |
| 50 | CDS | 30A | Elektrikli soğutma fanı |
| 51 | MÜDÜR | 40A | Marş sistemi, gündüz yanan ışık sistemi, “ST” sigortası |
| 52 | A-PMP | 50A | 2000-2003: kullanılmıyor; 2004-2006: Emisy10 k10trol sistemi |
| 53 | CLN H-LP | 50A | devre yok |
| 55 | HER ŞEY | 120A | Soğutma sistemi, elektrikli soğutma fanı, marş sistemi, arka cam buğu çözücü, arka lambalar, “ABS №1”, “ABS №2”, “HTR”, “FR P/W”, “FL P/W”, “DOOR” , “OBD”, “STOP”, “S/ROOF”, “MIR HTR”, “FR FOG” ve “AM1” sigortaları |
