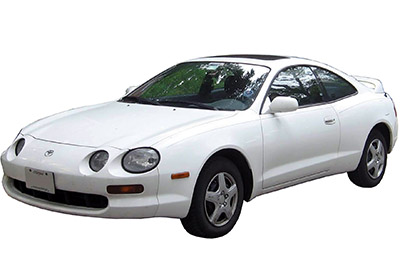

Bu yazıda, 1993’ten 1999’a kadar üretilen altıncı nesil Toyota Celica’yı (T200) ele alıyoruz. Burada
Toyota Celica 1996-1999 Sigorta Düzeni

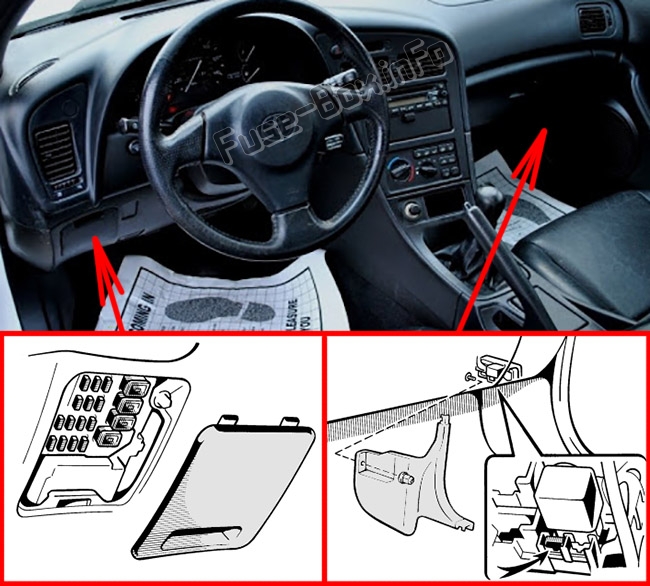

Sigorta kutusu konumu
Yolcu bölmesinde iki sigorta kutusu vardır. Birincisi k10trol paneli kapağının arkasında, ikincisi ise yolcu tarafı koruma paneli kapağının arkasında.

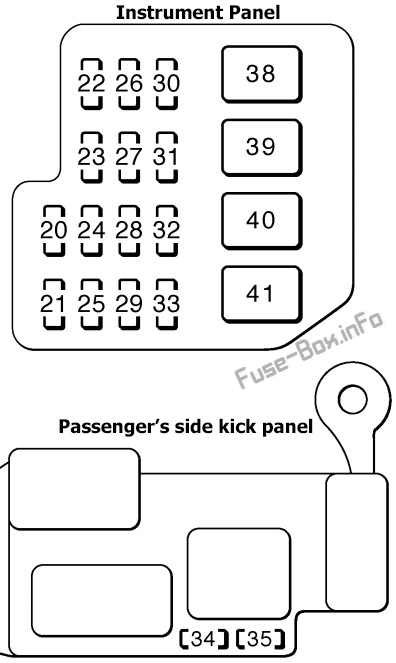

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 20 | ECU-IG | 15A | Elektr10ik K10trollü Otomatik Şanzıman Sistemi, Kilitlenmeyi Önleyici Fren Sistemi |
| 21 | MERKEZ | 20A | devre yok |
| 22 | İŞARET | 7.5A | Pano ışıkları |
| 23 | DUR | 15A | Fren Lambaları, Yüksek Fren Lambası, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hız Sabitleyici Geçersiz Kılma, Elektr10ik K10trollü Otomatik Şanzıman Sistemi, Kilitlenmeyi Önleyici Fren Sistemi |
| 24 | SİS | 20A | Ön sis farları |
| 25 | CİG & RAD | 15A | Çakmak, dijital saat göstergesi, araç ses sistemi |
| 26 | IGN | 7.5A | Şarj sistemi, boşaltma uyarı ışığı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi |
| 27 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı, arka cam sileceği ve yıkayıcı |
| 28 | MIR-HTR | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 29 | TUR | 10 A | Flaşörler, acil flaşörler |
| 30 | SIRA | 15A | Park lambaları, park lambaları, ön yan işaret lambaları, arka yan işaret lambaları, plaka lambaları |
| 31 | DESTEK | 10 A | Klima sistemi, arka cam buğu çözücü |
| 32 | GÖSTERGE | 10 A | Göstergeler ve sayaçlar, elektrikli kapı kilitleme sistemi |
| 33 | NS | 7.5A | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 34 | AC | 10 A | Klima sistemi |
| 35 | OBD II | 7.5A | Yerleşik teşhis sistemi |
| 38 | AM1 | 40A | Elektr10ik ateşleme sistemi / distribütör ateşleme sistemi |
| 39 | KAPI | 30A | Elektrikli kapı kilitleme sistemi, açılır tavan k10trol sistemi |
| 40 | BESLEDİ | 30A | Arka cam buğu çözücü |
| 41 | GÜÇLÜ | 30A | Elektrikli camlar, elektrikli açılır tavan |

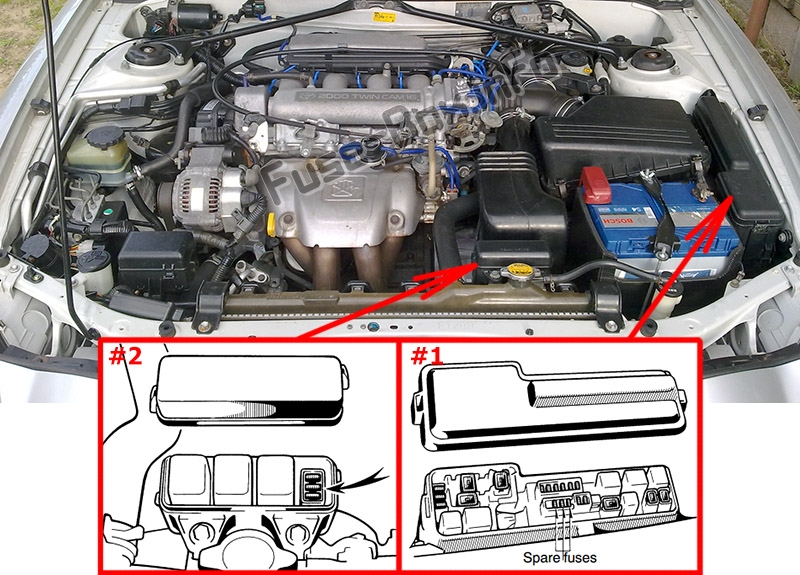

Sigorta kutusu konumu
Sigorta kutusu akünün yanında bulunur. Kanada (ve bazı diğerleri) modellerinde, yakınlarda ek 1 sigorta kutusu vardır.

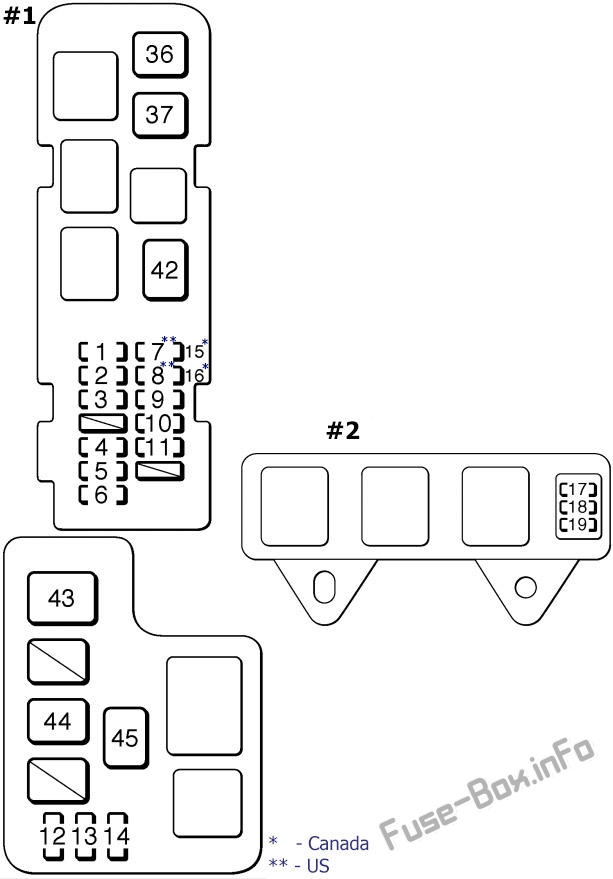

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | AM2 | 30A | Başlangıç sistemi |
| 2 | RİSK | 10 A | Acil durum flaşörleri |
| 3 | korna | 7.5A | boynuzlar |
| 4 | RADYO N° 1 | 20A | Araba ses sistemi |
| 5 | ECU-B | 15A | Kilitlenme önleyici fren sistemi, hız sabitleyici sistemi |
| 6 | KUBBE | 10 A | İç aydınlatma, kişisel aydınlatma, bagaj aydınlatması, bagaj aydınlatması, kapı iç aydınlatması, saat |
| 7 | KAFA (SOL) | 15A | Sol far |
| 8 | KAFA (DR) | 15A | Sağ far |
| 9 | KIYAMAMAK | Kıyamamak | |
| 10 | KIYAMAMAK | Kıyamamak | |
| 11 | KIYAMAMAK | Kıyamamak | |
| 12 | ALT-S | 7.5A | Şarj sistemi |
| 13 | SRS UYR | 7.5A | SRS hava yastığı uyarı ışığı |
| 14 | EFI | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | TÖTE (SOL) LO | 15A | Sol far (kısa huzme) |
| 16 | KAFA (DR) DÜŞ | 15A | Sağ far (kısa huzme) |
| 17 | BAŞ-YÜKSEK (SAĞ) | 15A | Sağ far (uzun far) |
| 18 | HEAD-HI (SOL) | 15A | Sol far (uzun far) |
| 19 | DRL | 7.5A | Gündüz çalışan ışık sistemi |
| 36 | RDI | 30A | Elektrikli soğutma fanı |
| 37 | CDS | 30A | Elektrikli soğutma fanı |
| 42 | DESTEK | 40A | Klima sistemi |
| 43 | HER ŞEY | 100A | Eriyebilirler “ALT-S”, “KUYRUK”, “KAPI”, “DEF” ve “GÜÇ” |
| 44 | MÜDÜR | 60A | Marş sistemi, farlar, “AM2”, “TEHLİKE”, “KORNA”, “DOME” ve “RADYO” sigortaları |
| 45 | karın kasları | 50A | Kilitlenme önleyici fren sistemi |
