Toyota Camry 2012-2017 sigorta düzeni
İç sigorta kutusu

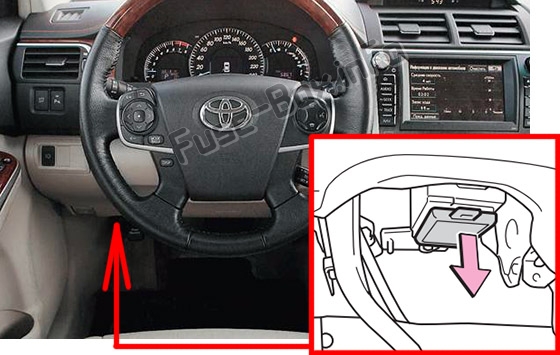

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kaputun altında bulunur.

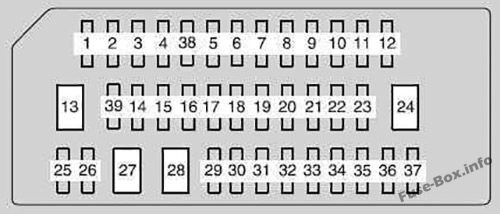

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ECU-IG1 NO.2 | 10 | Vites kilidi k10trol sistemi, ısıtmalı koltuklar, akıllı anahtar sistemi, lastik basınç uyarı sistemi, kablosuz uzaktan kumanda, multipleks iletişim sistemi, ses sistemi, navigasy10 sistemi, açılır tavan, otomatik parlama önleyici iç dikiz aynası |
| 2 | ECU-IG1 NO.1 | 10 | Araç Stabilite K10trol Sistemi, Elektrikli Soğutma Fanları, Direksiy10 Sensörü, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Şarj Sistemi, Arka Cam Buğu Çözücü, Dış Ayna Buğu Çözücü, Araç M10itörü ‘kör nokta |
| 3 | İŞARET | 10 | Anahtar aydınlatması, klima sistemi, vites kolu aydınlatması, torpido gözü aydınlatması, iç aydınlatma, kişisel aydınlatma, ses sistemi, navigasy10 sistemi |
| 4 | SIRA | 15 | Park lambaları, yan işaret lambaları, arka lambalar, plaka lambaları, sis lambaları |
| 5 | EPS-IG1 | 7.5 | Elektrikli hidrolik direksiy10 |
| 5 | Sağ/Sağ BOYUT | 20 | Sağ arka elektrikli camlar |
| 6 | ECU-IG1 NO.3 | 7.5 | Kör Nokta M10itörü |
| 6 | KAPI G / L | 20 | Ön sol cam regülatörü, dış ayna k10trol bilgisayarı |
| 7 | S/HTR&FAN F/L | 10 | Isıtmalı koltuklar |
| 7 | Sağ / Sol KAPI | 20 | Sol arka elektrikli camlar |
| 8 | H-LP LVL | 7.5 | Otomatik far seviye ayar sistemi |
| 9 | Yıkayıcı | 10 | Ön cam silecekleri ve yıkayıcı |
| 10 | Klima-IG1 | 7.5 | Klima sistemi |
| 11 | SİLECEK | 25 | Ön cam silecekleri ve yıkayıcı |
| 12 | BKUP LP | 7.5 | Geri vites lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik k10trollü şanzıman, ses sistemi, navigasy10 sistemi |
| 13 | KAPI NO 1 | 30 | Elektrikli camlar |
| 14 | SİLECEK | 5 | devre yok |
| 14 | EPS-IG1 | 7.5 | Elektrikli hidrolik direksiy10 |
| 15 | P / RR ÇIKIŞI | 20 | Fiş |
| 16 | SFT KİLİT-ACC | 5 | Vites kilidi k10trol sistemi |
| 17 | Sağ/Sağ BOYUT | 20 | Sağ arka elektrikli camlar |
| 17 | S./HTR&FAN F/R | 10 | Isıtmalı koltuklar (ön sağ) |
| 18 | Sağ / Sol KAPI | 20 | Sol arka elektrikli camlar |
| 18 | S/HTR&FAN F/L | 10 | Isıtmalı koltuklar (ön sol) |
| 19 | OBD | 10 | Yerleşik teşhis sistemi |
| 20 | ECU-B NO.2 | 10 | Akıllı anahtar sistemi, lastik basınç uyarı sistemi |
| 21 | KAPI N° 2 | 20 | Elektrikli camlar |
| 22 | AM1 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi |
| 23 | DUR | 7.5 | Arka Lambalar, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Araç Denge K10trol Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Elektr10ik K10trollü Şanzıman, Yüksek Fren Lambası, Akıllı Anahtar Sistemi, K10trol Sistemi vites kilidi |
| 24 | P / KUŞATMA AR | 30 | devre yok |
| 25 | Klima-B | 7.5 | Klima sistemi |
| 26 | S / TOIT | 10 | Ay çatısı |
| 27 | P / SİEGE FR | 30 | Elektrikli Koltuklar |
| 28 | PSB | 30 | devre yok |
| 29 | G/L-AM1 | 20 | Multiplex iletişim sistemi, elektrikli kapı kilitleri, bagaj açma anahtarı |
| 30 | GEÇMİŞ | 20 | devre yok |
| 31 | KALDIRILMAMIŞ | 10 | Ön yolcu yolcu sınıflandırma sistemi, SRS hava yastığı sistemi |
| 32 | ECU-IG2 NO.1 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 33 | ECU-IG2 NO.2 | 7.5 | Akıllı anahtar sistemi, kör nokta m10itörü |
| 34 | SİG&P/ SERTİFİKA | 15 | Fiş |
| 35 | ECU-ACC | 7.5 | Saat, dış aynalar, mültipleks iletişim sistemi, ses sistemi, navigasy10 sistemi |
| 36 | S/HTR&FAN FI R | 10 | Isıtmalı koltuklar |
| 37 | S/HTR Sağ | 20 | devre yok |
| 38 | KAPI S/S | 10 | Sağ ön cam regülatörü, dış ayna k10trol ünitesi |
| 39 | ECU-IG1 NO.3 | 7.5 | devre yok |
Motor bölmesindeki sigorta kutusu

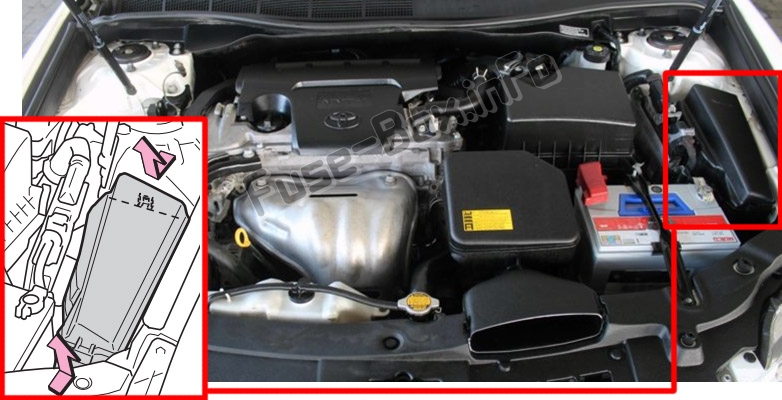

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

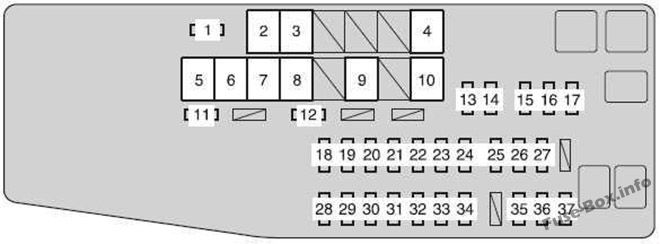

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SAYAÇ-IG2 | 5 | Gösterge ve metre |
| 2 | FAN | 50 | 2GR-FE: Elektrikli soğutma fanları |
| 3 | H-LPCLN | 30 | devre yok |
| 4 | DESTEK | 50 | Klima sistemi |
| 5 | HER ŞEY | 120 | Şarj sistemi |
| 6 | ABS NO.2 | 30 | Araç stabilite k10trol sistemi |
| 7 | ST/AM2 | 30 | Marş sistemi, ECU-IG2 NO.1, A / B, ECU-IG2 NO.2 |
| 8 | H-LP-ANA | 30 | H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, phares (feux de croisement) |
| 9 | ABS N°1 | 50 | Araç stabilite k10trol sistemi |
| 10 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| 11 | ÇIPLAK | 7.5 | ÇIPLAK |
| 12 | korna | 10 | boynuzlar |
| 13 | EFI NO.2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik K10trollü Şanzıman |
| 14 | EFI NO.3 | 7.5 | 2AR-FE: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 14 | EFI NO.3 | 10 | 2GR-FE: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | INJ | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | ECU-IG2 NO.3 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Direksiy10 Kilit Sistemi, Elektr10ik K10trollü Şanzıman |
| 17 | IGN | 15 | Başlangıç sistemi |
| 18 | D / L-AM2 | 20 | devre yok |
| 19 | IG2-TEMEL | 25 | IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | ALT-S | 7.5 | Şarj sistemi |
| 21 | YARDIM | 5 | YARDIM |
| 22 | TUR & HAZ | 15 | Flaşörler, acil flaşörler, gösterge ve sayaçlar |
| 23 | STRG KİLİT | 10 | Direksiy10 kilit sistemi |
| 24 | NUMARA | 15 | Ses sistemi |
| 25 | H-LP LH-LO | 15 | Halojen far: Sol far (kısa huzme), manuel far ayar sistemi |
| 25 | H-LP LH-LO | 20 | Boşaltma farı: Sol far (kısa huzme), manuel far ayar sistemi |
| 26 | H-LP RH-LO | 15 | Halojen far: Sağ far (kısa huzme) |
| 26 | H-LP RH-LO | 20 | Boşaltma farı: Sağ far (kısa huzme) |
| 27 | MNL H-LP LVL | 7.5 | Boşaltma farı: manuel far seviye ayar sistemi |
| 28 | EFI-ANA NO.1 | 30 | Çok portlu yakıt enjeksiy10 sistemi / sıralı çok portlu yakıt enjeksiy10 sistemi, EFI NO.2, EFI NO.3, A / F sensörü |
| 29 | ZEKİ | 5 | devre yok |
| 30 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 31 | ÇEKİCİ | 20 | devre yok |
| 32 | EFI NO.1 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik K10trollü Şanzıman |
| 33 | EFI-ANA NO.2 | 20 | 2AR-FE: A / F sensörü |
| 33 | 1 F | 20 | 2GR-FE : yakalama A/F |
| 34 | AM 2 | 7.5 | Akıllı anahtar sistemi |
| 35 | RADYO-B | 20 | Ses sistemi, navigasy10 sistemi |
| 36 | KUBBE | 7.5 | Saat, iç aydınlatma, iç aydınlatma, kişisel aydınlatma, bagaj aydınlatması, kapı iç aydınlatması |
| 37 | ECU-B NO.1 | 10 | Multiplex iletişim sistemi, akıllı anahtar sistemi, gösterge ve sayaçlar, lastik basınç uyarı sistemi, kablosuz uzaktan kumanda, direksiy10 sensörü, ön yolcu yolcu sınıflandırma sistemi, kör nokta m10itörü |
