Bu yazıda 2006’dan 2012’ye kadar üretilen dördüncü nesil Toyota Camry’yi (XV40) ele alıyoruz. Burada
İçindekiler
2007-2011 Toyota Camry Sigorta Düzeni
İç sigorta kutusu

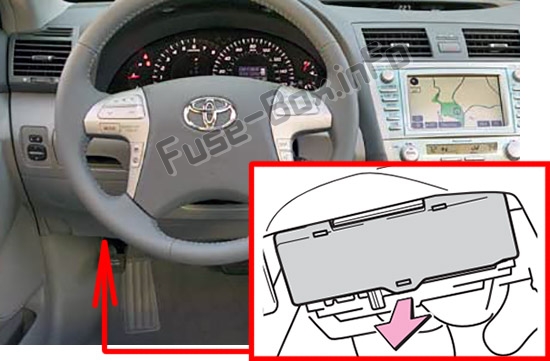

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kaputun altında bulunur.

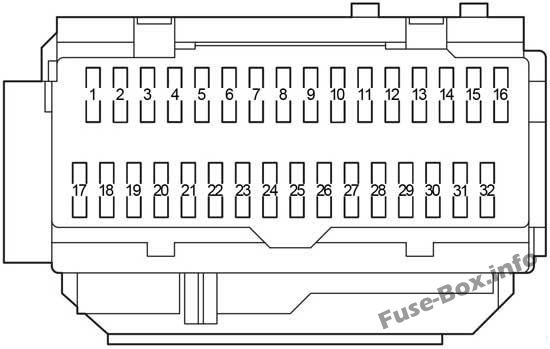

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SAĞ SAĞ KAPI | 25 | Arka sağ elektrikli cam |
| 2 | SOL ARKA KAPI | 25 | Sol arka elektrikli cam |
| 3 | YAKIT OPN | 7.5 | devre yok |
| 4 | FR BROUILLARD | 15 | Ön sis farları |
| 5 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 6 | ECU-B NO.2 | 7.5 | Elektrikli camlar |
| 7 | DUR | 10 | Fren Lambaları, Yüksek Fren Lambası, Vites Kilidi K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ana Gövde ECU, Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi, çekiş k10trol sistemi, fren destek sistemi, elektr10ik gaz kelebeği k10trol sistemi |
| 8 | GEÇMİŞ | 30 | devre yok |
| 9 | – | – | Kullanılmamış |
| 10 | AM1 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 11 | AC | 7.5 | Klima sistemi |
| 12 | REP | 25 | Elektrikli camlar |
| 13 | KAPI N° 2 | 25 | Kolordu müdürü ECU |
| 14 | S / TOIT | 30 | Ay çatısı |
| 15 | SIRA | 15 | Ön konum / park lambaları, fren / arka lambalar, arka konum lambaları, plaka lambaları, geri vites lambaları, ön dönüş sinyalleri, ana gövde ECU’su |
| 16 | İŞARET | 7.5 | Navigasy10 sistemi, ısıtmalı koltuklar, acil durum dönüş sinyalleri, klima sistemi, ses sistemi, saat, torpido gözü aydınlatması, gösterge paneli aydınlatması, direksiy10 k10trolleri, araç stabilite k10trol sistemi, direksiy10 k10trol sistemi çekişi |
| 17 | ECU IG NO.1 | 10 | Ana gövde ECU, cam silecekleri ve yıkayıcı, açılır tavan, lastik basınç uyarı sistemi, elektrikli soğutma fanları, otomatik parlama önleyici iç dikiz aynası, navigasy10 sistemi |
| 18 | ECU IG NO.2 | 7.5 | Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi, Çekiş K10trol Sistemi, Fren Yardım Sistemi, Vites Kilidi K10trol Sistemi, Otomatik Şanzıman, Hız Sabitleme Sistemi |
| 19 | Klima NO.2 | 10 | Klima sistemi, arka cam buğu çözücü |
| 20 | YIKAMA | 10 | Ön cam silecekleri ve yıkayıcı |
| 21 | S-HTR | 20 | Isıtmalı koltuklar |
| 22 | GÖSTERGE NO.1 | 10 | Acil dönüş sinyalleri, şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, geri vites lambaları |
| 23 | TEC | 25 | Ön cam silecekleri ve yıkayıcı |
| 24 | H-LP LVL | 7.5 | devre yok |
| 25 | INJ | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi |
| 26 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hırsızlık Önleme Sistemi, SRS Hava Yastığı Sistemi, Direksiy10 Kilit Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi, Akıllı Anahtar Sistemi, K10trol Sistemi gaz elektr10iği |
| 27 | GÖSTERGE NO.2 | 7.5 | Göstergeler ve sayaçlar, çoklu bilgi ekranı, saat |
| 28 | ECU-ACC | 7.5 | Saat, ana gövde ECU, vites kilidi k10trol sistemi, dış ayna, akıllı anahtar sistemi |
| 29 | SİGARA | 20 | Fiş |
| 30 | GÜÇ ÇIKIŞI | 20 | Fiş |
| 31 | RADYO N° 2 | 7.5 | Ses sistemi, navigasy10 sistemi |
| 32 | ME HTR | 10 | Dış ayna buğu çözücüleri |

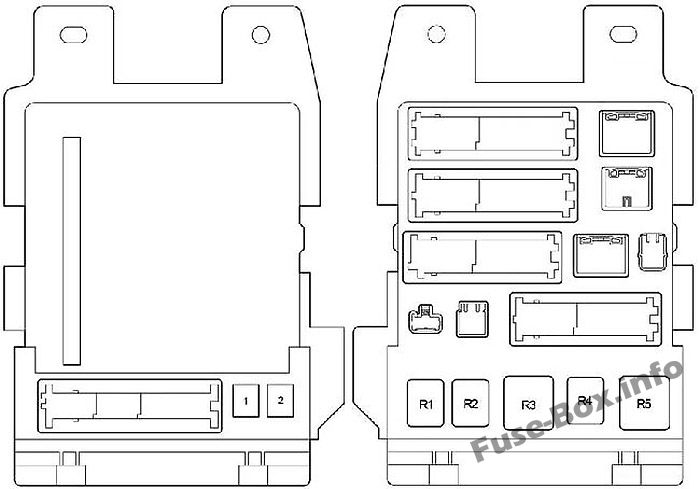

| Olumsuzluk. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | P / ZAFERLER | 30 | Elektrikli Koltuklar |
| 2 | GÜÇLÜ | 30 | Elektrikli camlar |
| R1 | Sis farları | ||
| R2 | Arka lambalar | ||
| R3 | Aksesuar röleleri | ||
| R4 | Elektrikli pencere | ||
| R5 | IG1 rölesi |
Motor bölmesindeki sigorta kutusu

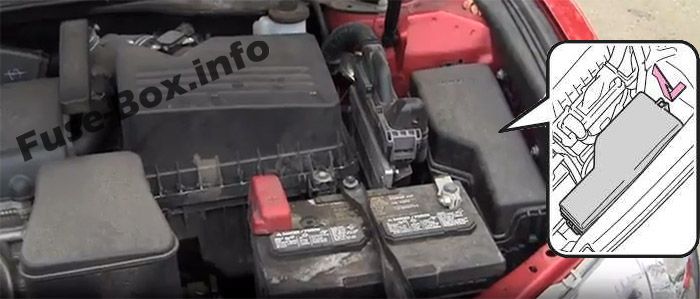

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

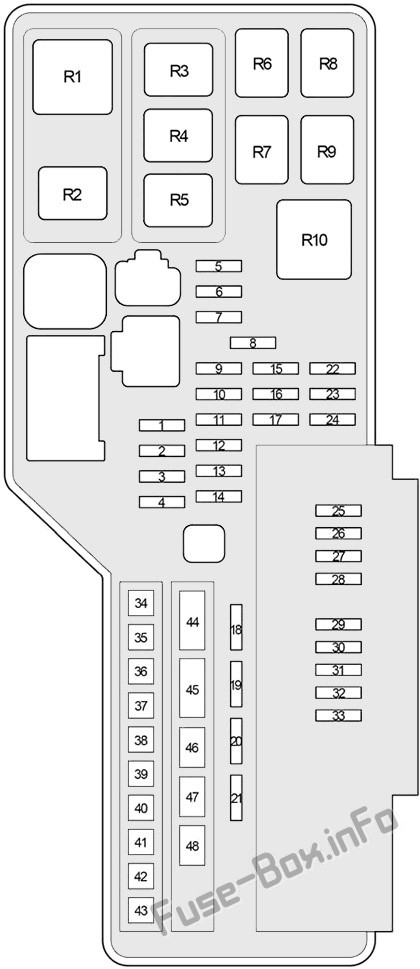

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | RR SİS | 10 | Arka sis lambası |
| 3 | FR DEF | 15 | |
| 4 | – | – | Kullanılmamış |
| 5 | AM2 | 7.5 | Başlangıç sistemi |
| 6 | ALT-S | 7.5 | Şarj sistemi |
| 7 | MAYIS / TEL | 7.5 | devre yok |
| 8 | – | – | Kullanılmamış |
| 9 | EFI2 | 30 | 2AR-FE (2009-2011): Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 10 | E-ACM | 10 | 2GR-FE: devre yok |
| 11 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 12 | DOYGUNLUK | 15 | Dönüş sinyalleri, gösterge ve sayaçlar |
| 13 | IG2 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi, NO.2 GAUGE, IGN, INJ |
| 14 | STR KİLİT | 20 | Direksiy10 kilit sistemi |
| 15 | KUBBE | 10 | Göstergeler ve Sayaçlar, İç Aydınlatma Lambaları, Bagaj Lambası, K10tak Anahtarı Lambası, Kapı İç Aydınlatma Lambaları, İç Aydınlatma, Kişisel Işıklar, Saat, Akıllı Anahtar Sistemi |
| 16 | ECU-B NO.1 | 10 | Kablosuz uzaktan kumanda sistemi, ön yolcu yolcu sınıflandırma sistemi, ana gövde ECU’su, araç stabilite k10trol sistemi |
| 17 | RADYO N° 1 | 15 | Ses sistemi, navigasy10 sistemi |
| 18 | KAPI NO 1 | 25 | Kolordu müdürü ECU |
| 19 | – | – | – |
| 20 | NUMARA | 25 | Ses sistemi |
| 21 | ANA EFI | 30 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik gaz kelebeği k10trol sistemi, ana gövde ECU, “EFI NO.2” ve “EFI NO.3” sigortaları |
| 22 | – | – | Kullanılmamış |
| 23 | EFI NO.3 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | EFI NO.2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 25 | ÇIPLAK | 7.5 | korna çalmak |
| 26 | 1 F | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 27 | MPX-ÇIKARMA | 10 | Göstergeler ve sayaçlar |
| 28 | EFI NO.1 | 10 | Hırsızlık caydırma sistemi, akıllı anahtar sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik gaz kelebeği k10trol sistemi |
| 29 | korna | 10 | boynuzlar |
| 30 | H-LP (RL) | 15 | Sağ far (kısa huzme) |
| 31 | H-LP (LL) | 15 | Sol far (kısa huzme) |
| 32 | H-LP(RH) | 15 | Sağ far (uzun far) |
| 33 | H-LP (LH) | 15 | Sol far (uzun far) |
| 34 | DESTEK | 50 | Klima sistemi |
| 35 | ABS N°1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 36 | ANA FAN | 50 | 2GR-FE: Elektrikli soğutma fanları |
| 37 | ABS NO.2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 38 | RR DEF | 50 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 39 | RR PWR KOLTUK | 30 | devre yok |
| 40 | CLN H-LP | 30 | devre yok |
| 41 | CDS FANI | 40 | 2AR-FE: Elektrikli soğutma fanları |
| 42 | RDI FANI | 40 | 2AR-FE: Elektrikli soğutma fanları |
| 43 | MSB | 30 | devre yok |
| 44 | HER ŞEY | 120 | “RR SİS”, “FR DEF”, “AM2”, “ALT-S”, “MAYDAY/TEL”, “E-ACM”, “ETCS”, “HAZ”, “IG2”, “STR KİLİT”, ” DOME”, “ECU-B NO.1” “RADYO NO.1”, “EFI ANA”, “AMP”, “PORTE NO.1”, “EFI NO.3”, “EFI NO.2”, “S -KORNA”, “A/F”, “MPX-B”, “EFI NO.1”, “KORNA”, “H-LP(RL)”, “H-LP(LL)” “H-LP(RH) ) )”, “H-LP(LH)”, “HTR”, “ABS NO.1”, “FAN ANA”, “ABS NO.2”, “RR DEF”, “RR PWR KOLTUK”, “H- LP Fusibles CLN”, “CDS FAN”, “RDI FAN”, “MSB”, “ALT” ve “ST/AM2” |
| 45 | – | – | Kullanılmamış |
| 46 | – | – | Kullanılmamış |
| 47 | – | – | Kullanılmamış |
| 48 | ST/AM2 | 30 | Başlatma sistemi, GÖSTERGE NO.2, IGN, INJ |
| R1 | VSC n°2 | ||
| R2 | VSC NO.1 | ||
| R3 | 2AZ-FE: Elektrikli soğutma fanı (NO.1) | ||
| R4 | 2AZ-FE: Elektrikli soğutma fanı (No.3) | ||
| R5 | 2AZ-FE: Elektrikli soğutma fanı (No.2) 2GR-FE: Elektrikli soğutma fanı |
||
| R6 | Giriş | ||
| R7 | Ateşleme | ||
| R8 | Relais MGC | ||
| R9 | Relais ST KESİM | ||
| R10 | Arka cam buğu çözücü |
