Toyota Camry 1997-2001 Sigorta Düzeni
İç sigorta kutusu

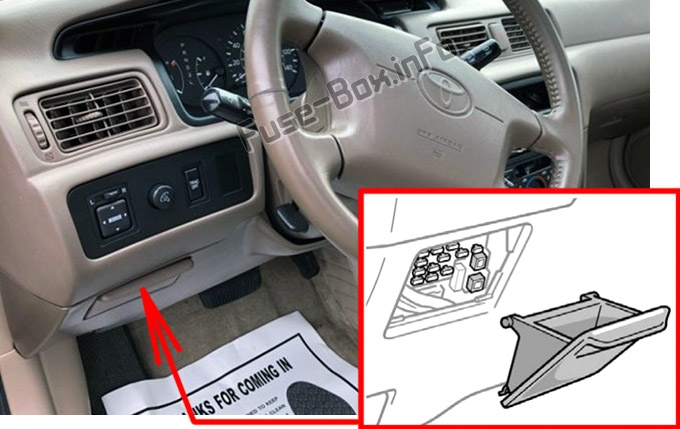

Sigorta kutusu konumu
Sigorta kutusu, ön paneldeki eşya gözünün (sürücü tarafı) arkasında bulunur.

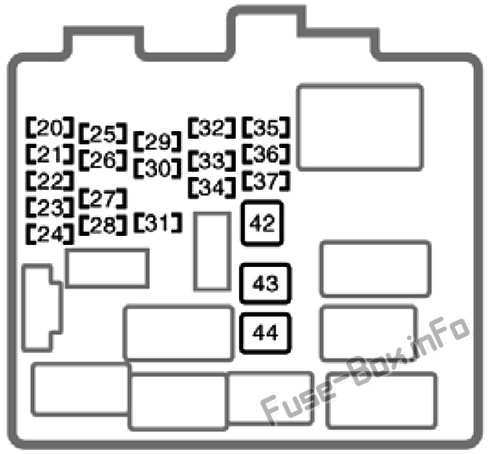

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 20 | KOLTUK ISITICISI | 20A | 1997-2000: Kullanılmıyor; 2001: koltuk ısıtması |
| 21 | SU ISITICI | 10 A | Klima sistemi, arka cam buğu çözücü, marş sistemi |
| 22 | GÖSTERGE | 10 A | Göstergeler ve sayaçlar, geri vites lambaları, hız sabitleyici, şarj sistemi, çekiş k10trol sistemi, gündüz yanan ışık sistemi, elektrikli camlar, servis hatırlatma göstergeleri ve sesli uyarı cihazları |
| 23 | SİLECEK | 20A veya 25A | Ön cam silecekleri ve yıkayıcı (1997-1998: 20A; 1999-2001: 25A) |
| 24 | ISITMALI AYNA | 10 A | Dış ayna buğu çözücü |
| 25 | ECU-IG | 15A | Hız sabitleyici sistemi, kilitlenme önleyici fren sistemi, elektrikli anten, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, hırsızlık önleme sistemi, vites kilidi k10trol sistemi, çekiş k10trol sistemi, gündüz yanan ışık sistemi, kablosuz uzaktan kumanda sistemli kilitleme, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 26 | IGN | 5A | Göstergeler ve sayaçlar, şarj sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 27 | DUR | 15A | Fren Lambaları, Hız Sabitleyici, Yüksek Fren Lambası, Kilitlenmeyi Önleyici Fren Sistemi, Vites Kilidi K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 28 | SIRA | 10 A | Park lambaları, plaka lambaları, arka lambalar, ön yan işaret lambaları, gündüz yanan ışık sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 29 | FİŞ | 15A | Fiş |
| 30 | OBD | 7.5A | Yerleşik teşhis sistemi |
| 31 | SİS | 15A | devre yok |
| 32 | GİRİŞ | 5A | Göstergeler ve Sayaçlar, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 33 | KAPI | 25A | 1997-1999: Elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi, yakıt deposu kapı k10trol sistemi; 2000-2001: Elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi |
| 34 | İŞARET | 7.5A | Gösterge ve sayaç, ses sistemi, çakmak, torpido gözü ışığı, saat, gösterge paneli ışık k10trolü, servis hatırlatma göstergeleri, klima k10trol paneli ışıkları, küllük ışığı, sinyal lambası acil durum, gündüz yanan ışık sistemi, koltuk ısıtma k10trol sistemi, arka cam buğu çözücü , elektr10ik k10trollü otomatik şanzıman sistemi |
| 35 | TUR | 7.5A | Acil durum yanıp sönme |
| 36 | RAD-№2 | 7.5A | Ses sistemi, elektrik anteni |
| 37 | SİGARA | 15A | Çakmak, vites kilidi k10trol sistemi, elektrikli ayna k10trolleri, hırsızlık önleme sistemi, elektrikli kapı kilit sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri, dış ayna buğu çözücü, klima sistemi |
| 42 | BESLEDİ | 40A | Arka cam buğu çözücü |
| 43 | REP | 30A | Elektrikli cam k10trol sistemi, elektrikli koltuk, elektrikli sunroof |
| 44 | AM1 | 40A | 1999 : nettoyant dökmek phares ; 2000-2001 : Sigortalar “GÜÇ ÇIKIŞI”, “CİG”, “RAD-№2”, “DÖNÜŞ”, “SİLECEK”, “ECU-IG”, “GAUGE” ve “ISITICI” |
Motor bölmesi sigorta kutusu

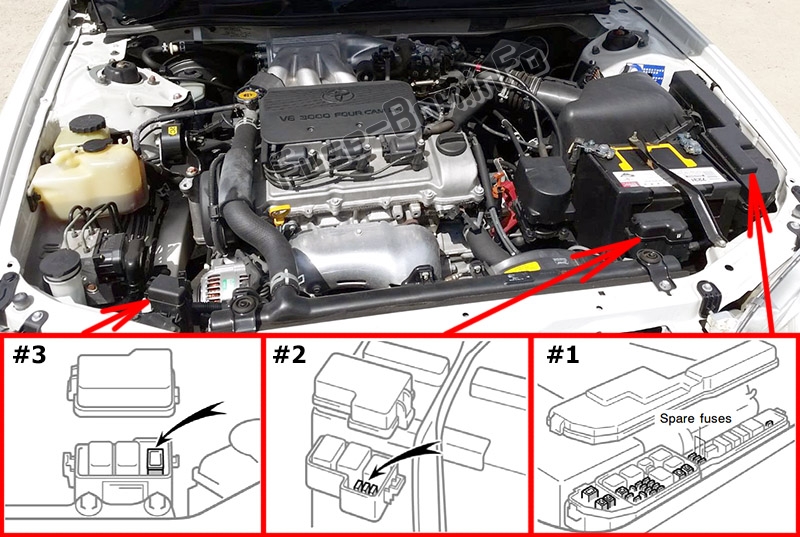

Sigorta kutusu konumu
Versiy10a ve d10anıma bağlı olarak bu Toyota Camry’nin motor bölmesinde iki veya üç sigorta kutusu vardır.

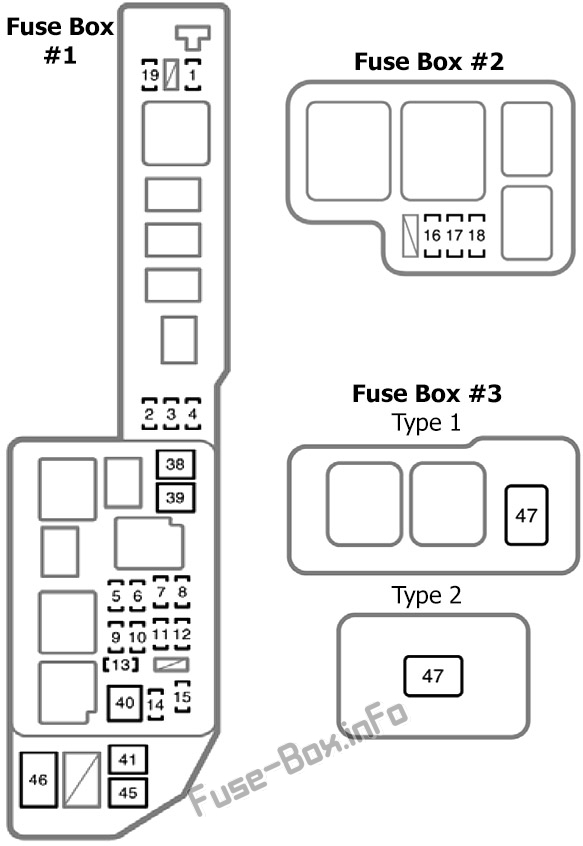

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | AC | 10 A | Klima sistemi |
| 2 | KIYAMAMAK | 10 A | Kıyamamak |
| 3 | KIYAMAMAK | 15A | Kıyamamak |
| 4 | KIYAMAMAK | 30A | Kıyamamak |
| 5 | ALT-S | 5A | Şarj sistemi |
| 6 | KAFA (SAĞ-YÜKSEK) veya BAŞ SAĞ (UPR) veya BAŞ (SAĞ) | 15A veya 20A | Sağ far (1997-1999: 15A; 2000-2001: 20A) |
| 7 | EFI | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | korna | 10 A | Korna, hırsızlık önleme sistemi |
| 9 | RİSK | 10A veya 15A | Acil dönüş sinyali (1997-1999: 10A; 2000-2001: 15A) |
| 10 | AM2 | 30A | Gösterge ve sayaç, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “IGN” ve “MARŞTIR” sigortaları |
| 11 | TELEFON | 5A | devre yok |
| 12 | KAFA (SOL-HI) veya BAŞ SOL (UPR) veya BAŞ (SOL) | 15A veya 20A | Sol far (1997-1999: 15A; 2000-2001: 20A) |
| 13 | RADYO 1 | 20A | Ses sistemi |
| 14 | KUBBE | 7.5A | Hırsız caydırma sistemi, gündüz yanan ışık sistemi, saat, kablosuz uzaktan kumanda sistemi ile kilitleme, k10tak anahtarı ışığı, kişisel ışık, bagaj lambası, elektrikli sunroof, iç aydınlatma, makyaj aynası ışığı, iç aydınlatma kapısı, elektrikli kapı kilitleme sistemi |
| 15 | ECU-B | 7.5A veya 10A | Hız sabitleme sistemi, kilitlenme önleyici fren sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri (1997: 7.5A; 1998-2001: 10A) |
| 16 | İL 2 | 5A | Gündüz çalışan ışık sistemi |
| 17 | KAFA (SOL-ALT) veya H-LP SOL (SOL) | 10 A | Sol far |
| 18 | KAFA (RH-LO) veya H-LP RH (LWR) | 10 A | Sağ far |
| 19 | A/F HTR | 25A | 1997: kullanılmadı; 1998-2001: A / F sensörü |
| 38 | CDS | 30A | Elektrikli soğutma fanları |
| 39 | RDI | 30A | Elektrikli soğutma fanları |
| 40 | MÜDÜR | 40A | Fusibles “HEAD RH(UPR)”, “HEAD (RH)”, “H-LP RH(LWR)” ve “HEAD (LH)” |
| 41 | DESTEK | 50A | Sigortalar “AM1” ve “A/C” |
| 45 | T-STK veya CDS 2 | 30A | devre yok |
| 46 | HER ŞEY | 100A | Eriyebilirler “RDI” ve “CDS” |
| 47 | FL ABS | 60A | Kilitlenme önleyici fren sistemi |
