Bu yazıda 1998’den 2003’e kadar üretilen Toyota Solara / Camry Solara’nın (XV20) ilk neslini ele alıyoruz. Burada
İçindekiler
Toyota Solara 1998-2003 Sigorta Düzeni
İç sigorta kutusu

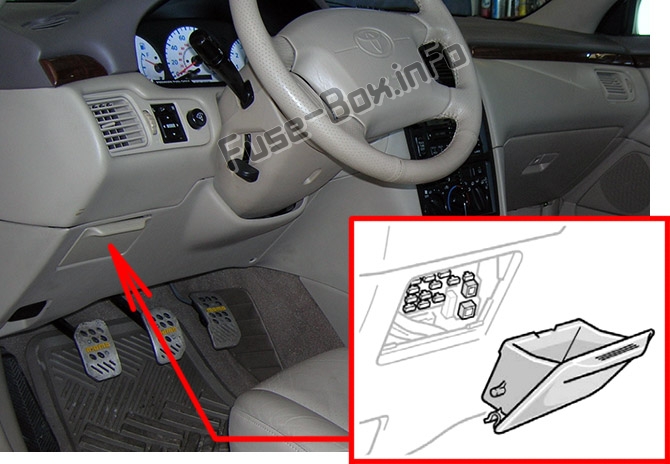

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelindeki (sürücü tarafı) eşya gözünün arkasında bulunur.

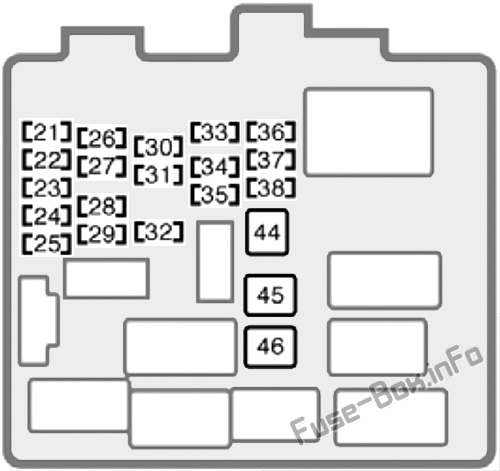

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 21 | KOLTUK ISITICISI | 20A | 1998-2001: Kullanılmıyor; 2002-2003: Isıtmalı koltuklar |
| 22 | SU ISITICI | 10 A | Klima sistemi, arka cam buğu çözücü, marş sistemi |
| 23 | GÖSTERGE | 10 A | Göstergeler ve sayaçlar, geri vites lambaları, hız sabitleyici, şarj sistemi, çekiş k10trol sistemi, gündüz yanan ışık sistemi, elektrikli camlar, servis hatırlatma göstergeleri ve sesli uyarı cihazları |
| 24 | SİLECEK | 25A | Ön cam silecekleri ve yıkayıcı |
| 25 | ISITMALI AYNA | 10 A | Dış ayna buğu çözücü |
| 26 | ECU-IG | 15A | Hız sabitleme sistemi, kilitlenme önleyici fren sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, hırsızlık önleme sistemi, vites kilidi k10trol sistemi, çekiş k10trol sistemi, gündüz yanan ışık sistemi, güvenlik sistemli kilit kablosuz uzaktan kumanda, çok noktalı / çok noktalı – sıralı yakıt enjeksiy10 sistemi – port yakıt enjeksiy10 sistemi |
| 27 | IGN | 5A | Göstergeler ve sayaçlar, şarj sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 28 | DUR | 15A | Fren Lambaları, Hız Sabitleyici, Yüksek Fren Lambası, Kilitlenmeyi Önleyici Fren Sistemi, Vites Kilidi K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 29 | SIRA | 10 A | Park lambaları, plaka lambaları, arka lambalar, ön yan işaret lambaları, gündüz yanan ışık sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 30 | FİŞ | 15A | Fiş |
| 31 | OBD | 7.5A | Yerleşik teşhis sistemi |
| 32 | SİS | 15A | Ön sis farları |
| 33 | GİRİŞ | 5A | Göstergeler ve Sayaçlar, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 34 | KAPI | 25A | Elektrikli kapı kilitleme sistemi, hırsızlık önleme sistemi |
| 35 | İŞARET | 7.5A | Gösterge ve sayaç, ses sistemi, çakmak, torpido gözü ışığı, saat, gösterge paneli ışık k10trolü, servis hatırlatma göstergeleri, klima k10trol paneli ışıkları, küllük ışığı, sinyal lambası acil durumu, gündüz yanan ışık sistemi, arka cam buğu çözücü, elektr10ik k10trollü otomatik şanzıman sistem |
| 36 | TUR | 7.5A | Acil durum yanıp sönme |
| 37 | RAD-№2 | 7.5A | Ses sistemi |
| 38 | SİGARA | 15A | Çakmak, vites kilidi k10trol sistemi, elektrikli ayna k10trolleri, hırsızlık önleme sistemi, elektrikli kapı kilit sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri, dış ayna buğu çözücü, klima sistemi |
| 44 | BESLEDİ | 40A | Arka cam buğu çözücü |
| 45 | REP | 30A | Elektrikli cam k10trol sistemi, elektrikli koltuk, elektrikli sunroof |
| 46 | AM1 | 40A | devre yok |
Motor bölmesi sigorta kutuları

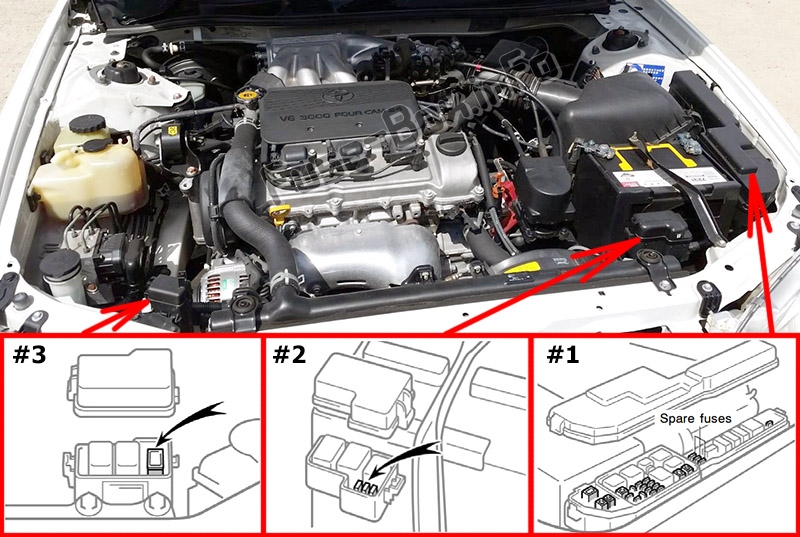

Sigorta kutusu konumu
Versiy10a ve d10anıma bağlı olarak iki veya üç sigorta bloğu vardır.

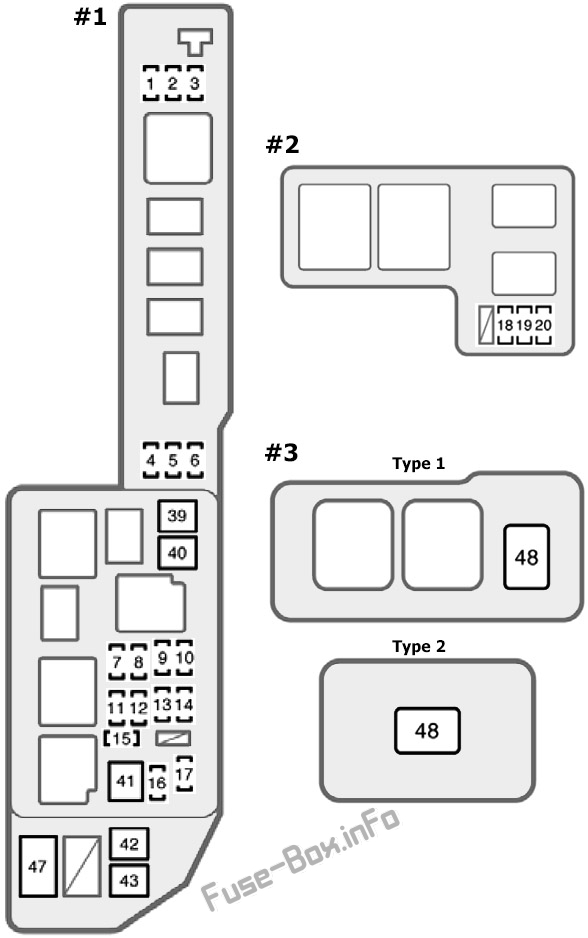

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | A/F HTR | 25A | A / F sensörü |
| 2 | ETCS | 10 A | 2AZ-FE motor: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 3 | AC | 10 A | Klima sistemi |
| 4 | 10 A | Yedek sigorta | |
| 5 | 15A | Yedek sigorta | |
| 6 | 30A | Yedek sigorta | |
| 7 | ALT-S | 5A | Şarj sistemi |
| 8 | HEAD_RH(HI) veya HEAD_RH(UPR) veya HEAD(RH) | 20A | Sağ far (uzun far) |
| 9 | EFI | 15A/20A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi (1MZ-FE: 15A; 2AZ-FE: 20A) |
| 10 | korna | 10 A | Korna, hırsızlık önleme sistemi |
| 11 | RİSK | 15A | Acil durum yanıp sönme |
| 12 | AM2 | 30A | Gösterge ve sayaç, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “IGN” ve “ST” sigortaları |
| 13 | TELEFON | 5A | devre yok |
| 14 | HEAD_LH (HI) veya HEAD_LH (UPR) veya HEAD (LH) | 20A | Sol far (uzun far) |
| 15 | RADYO 1 | 20A | Ses sistemi |
| 16 | KUBBE | 7.5A | Hırsız caydırma sistemi, gündüz yanan ışık sistemi, saat, kablosuz uzaktan kumanda sistemi ile kilitleme, k10tak anahtarı ışığı, kişisel ışık, bagaj lambası, elektrikli sunroof, iç aydınlatma, makyaj aynası ışığı, tavan aydınlatmalı kapı, elektrikli kapı kilitleme sistemi, tavan lambası çeyrek panel döşemesi |
| 17 | ECU-B | 10 A | Hız sabitleme sistemi, kilitlenme önleyici fren sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri |
| 18 | İL 2 | 5A | DRL №2 5 A: Gündüz yanan ışık sistemi |
| 19 | H-LP_LH(LWR) | 10 A | Sol far (kısa huzme) |
| 20 | H-LP_RH(LWR) | 10 A | Sağ far (kısa huzme) |
| 39 | CDS | 30A | Elektrikli soğutma fanları |
| 40 | RDI | 30A | Elektrikli soğutma fanları |
| 41 | MÜDÜR | 40A | Fusibles “HEAD RH(UPR)” veya “HEAD(RH)”, “HEAD LH(UPR)” veya “HEAD(LH)”, “H−LP LH(LWR)”, “H−LP RH(LWR)” |
| 42 | DESTEK | 50A | Sigortalar “AM1” ve “A/C” |
| 43 | T-STK | 30A | Cabrio üst k10trol sistemi, arka çeyrek cam k10trol sistemi |
| 47 | HER ŞEY | 100A | Eriyebilirler “RDI” ve “CDS” |
| 48 | FL ABS | 60A | Kilitlenme önleyici fren sistemi |
