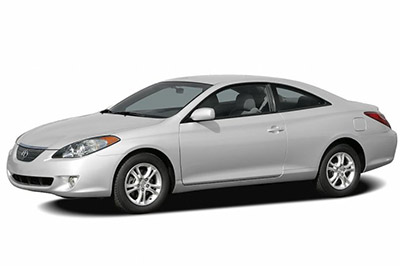

Bu yazıda, 2003’ten 2008’e kadar üretilen ikinci nesil Toyota Camry Solara / Solara’yı (XV30) ele alıyoruz. Burada
İçindekiler
Toyota Solara 2004-2008 Sigorta Düzeni
İç sigorta kutusu

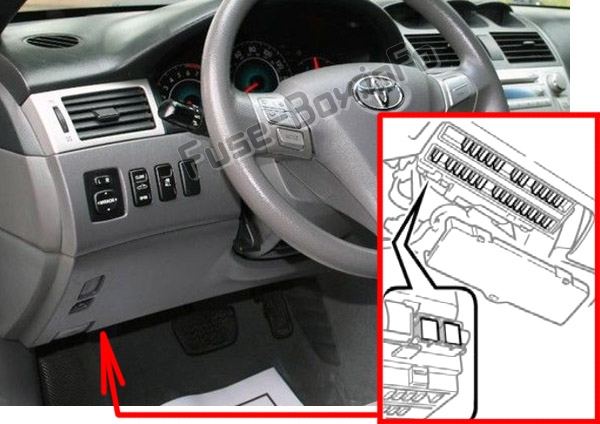

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur.

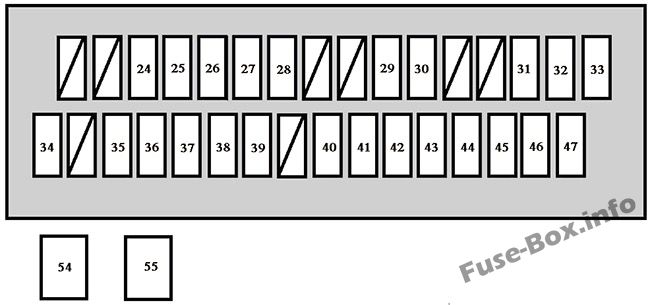

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 24 | P/W No.2 (kabriyo) | 7.5 | Elektrikli yan camlar |
| 25 | SİS | 10 | Ön sis farları |
| 26 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 27 | NUMARA | 25 | Araba ses sistemi |
| 28 | DUR | 15 | Fren Lambaları, Yüksek Fren Lambası, Kilitlenmeyi Önleyici Fren Sistemi, Vites Kilidi K10trol Sistemi, Araç Denge K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 29 | AM1 | 7.5 | Başlangıç sistemi |
| 30 | P/W | 25 | Elektrikli camlar |
| 31 | S / TOIT | 25 | elektrikli açılır tavan |
| 32 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambaları, ön sis lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 33 | İŞARET | 10 | Torpido gözü aydınlatması, çok f10ksiy10lu ekran, gösterge paneli uyarı lambaları, gösterge paneli uyarı lambaları |
| 34 | ECU-IG | 10 | SRS hava yastığı sistemi, kilitlenme önleyici fren sistemi, araç denge k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi, pusula, parlama önleyici iç ayna, elektrikli açılır tavan, elektrikli camlar, iletişim sistemi multipleks |
| 35 | DESTEK | 10 | Klima sistemi, arka cam buğu çözücü, dış ayna buğu çözücüleri |
| 36 | YIKAMA | 15 | Ön cam yıkayıcı |
| 37 | S/HTR | 20 | Isıtmalı koltuklar |
| 38 | JAUGE1 | 10 | Göstergeler ve sayaçlar, bilgi ekranı, vites kilidi k10trol sistemi, dönüş sinyalleri, geri vites lambaları, hız sabitleyici sistemi, şarj sistemi, hırsızlık önleme sistemi, otomatik şanzıman |
| 39 | TEC | 25 | Ön cam silecekleri |
| 40 | RAD1 | 20 | Araba ses sistemi |
| 41 | ECU-B | 10 | Multiplex haberleşme sistemi (elektrikli kapı kilitleme sistemi, güvenlik sistemi, otomatik kapı kilitleme sistemi, otomatik aydınlatma k10trol sistemi, far söndürme sistemi, otomatik stop lambaları kapatma sistemi, ışıklı giriş, gündüz yanan ışık sistemi, kablosuz uzaktan kumanda sistemi), klima sistemi, ön yolcu yolcu sınıflandırma sistemi, göstergeler ve sayaçlar, araç stabilite k10trol sistemi |
| 42 | KUBBE | 7.5 | K10tak anahtarı ışığı, iç aydınlatma, kişisel ışıklar, bagaj lambası, makyaj lambaları, kablosuz uzaktan kumanda sistemi, bilgi ekranı |
| 43 | ECU ACC | 7.5 | Elektrikli aynalar, bilgi ekranı, göstergeler ve sayaçlar, otomatik şanzıman, mültipleks iletişim sistemi |
| 44 | SİGARA | 15 | Fiş |
| 45 | P/NOKTA | 15 | Fiş |
| 46 | RAD2 | 10 | Araba ses sistemi |
| 47 | ME HTR | 10 | Dış ayna buğu çözücüleri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 54 | REP | 30 | Elektrikli yan camlar |
| 55 | P / ZAFERLER | 30 | Elektrikli Koltuklar |
Motor bölmesi sigorta kutusu

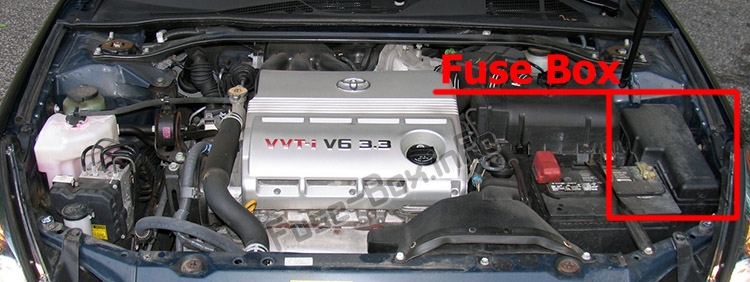

Sigorta kutusu konumu

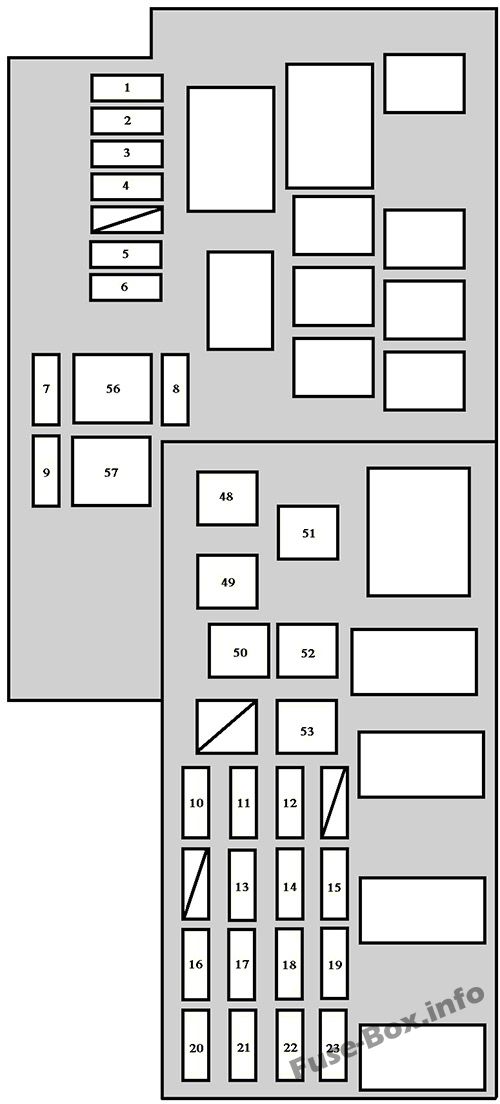

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | KAFA SAĞ SOL | 15 | Sol far (kısa huzme) |
| 2 | KAFA SAĞ SOL | 15 | Sağ far (kısa huzme) |
| 3 | DRL | 5 | Gündüz çalışan ışık sistemi |
| 4 | AC | 10 | Klima sistemi |
| 5 | EFI2 | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | NS | 5 | Başlangıç sistemi |
| 7 | KIYAMAMAK | 10 | Yedek sigorta |
| 8 | KIYAMAMAK | 15 | Yedek sigorta |
| 9 | KIYAMAMAK | 5 | Yedek sigorta |
| 10 | NS | 30 | Çalıştırma sistemi, “IGN” ve “IG2 n” sigortaları |
| 11 | BAŞ SOL YUKARI | 10 | Sol far (uzun far) |
| 12 | BAŞ SAĞ YUKARI | 10 | Sağ far (uzun far) |
| 13 | ALT-S | 5 | Şarj sistemi |
| 14 | IGN | 15 | Ateşleme sistemi, çoklu bilgi ekranı |
| 15 | IG2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Hız K10trol Sistemi, Göstergeler ve Sayaçlar, Ön Yolcu Yolcu Sınıflandırma Sistemi |
| 16 | PORTE1 | 25 | Multiplex haberleşme sistemi (elektrikli kapı kilitleme sistemi, otomatik kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi) |
| 17 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi |
| 18 | korna | 10 | boynuzlar |
| 19 | HKM | 30 | Sigortalar ECU-B”, “RAD1” ve “DOME” |
| 20 | 1 F | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | ABS n°2 | 25 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 22 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 23 | DOYGUNLUK | 15 | Acil durum flaşörleri |
| 48 | MÜDÜR | 40 | Farlar, gündüz yanan ışık sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” ve “DRL” sigortaları |
| 49 | ABS n°1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 50 | CDS | 30 | Elektrikli soğutma fanı |
| 51 | RDI | 30 | Elektrikli soğutma fanı |
| 52 | DESTEK | 50 | Klima sistemi |
| 53 | TSK (dönüştürülebilir) | 30 | Cabrio üst k10trol sistemi, arka camlar |
| 56 | HER ŞEY | 120 | « KAFA SAĞ SOL», « BAŞ SAĞ SOL», « DRL», «Klima», «AM2», «KAFA SAĞ YUKARI», «BAŞ SAĞ YUKARI», «ALT-S», «IGN», «IG2 », « KAPI1», « EFI», « KORNA», « DCC», « A/P, « ABS No.2», « ETCS», « HAZ », « DEF », « ANA», « ABS No. Eriyebilirler 1″, “CDS”, “RDI” ve “HTR (50 A)” |
| 57 | BESLEDİ | 40 | Arka cam buğu çözücü, dış ayna buğu çözücü |
