Toyota Avensis Verso / Ipsum / Piknik Sigortaları 2001-2009
Yolcu bölmesi sigortaları

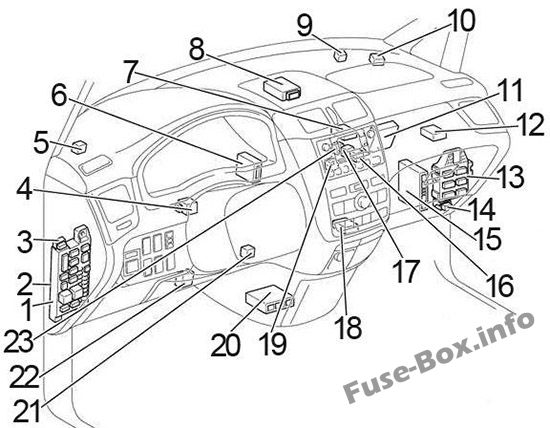

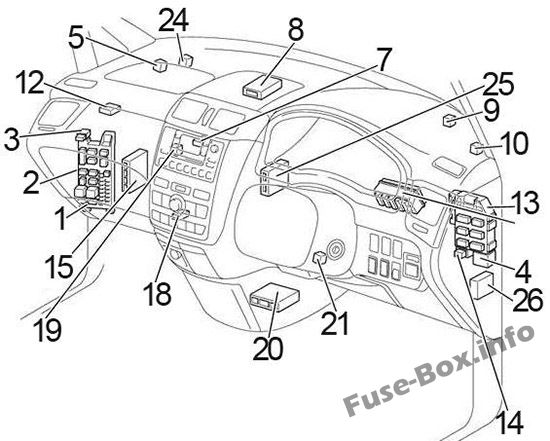

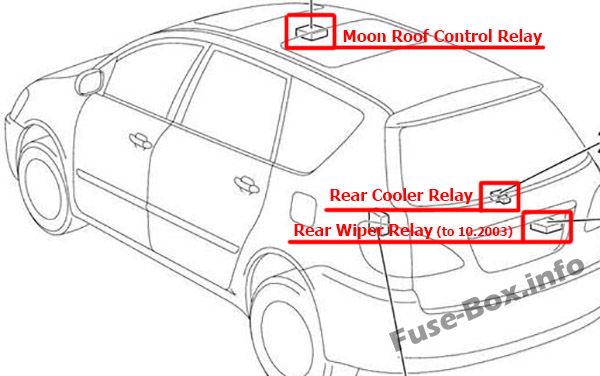

Sigorta kutusu konumu
- Sigorta kutusu
- ECU gövdesi
- Soket rölesi
- Flaşör rölesi
- Devre açma rölesi (yakıt pompası)
LHD : ECU TVSS- Ekranlı radyo ve oynatıcı
- Transp10der anahtar bilgisayarı
- Arka ısıtıcı rölesi (HI)
- Arka ısıtıcı rölesi
LHD: klima amplifikatörü (manuel klima)- ECU TV kamerası (navigasy10 sistemli)
- Terminal bloğu
- Ön sis lambası rölesi
- Motor ve ECU ECT (A / T)
Motor ECU’su (M / T) LHD: Üfleyici rölesi (M2)LHD: Üfleyici rölesi (M1)- Klima k10trol grubu (otomatik klima)
- Anten yükselticisi
veya
RHD (10.2003’e kadar): fan rölesi (M2) / fan rölesi (M1) / fan rölesi (HI) - Hava yastığı sensörü tertibatı
- Transp10der anahtar amplifikatörü
LHD: PTC ısıtma amplifikatörü (1AZ-FE)LHD: Üfleyici rölesi (HI)RHD: Acil durum ışık rölesiRHD: ECU antivoltRHD: Çift kapı kilidi ECU

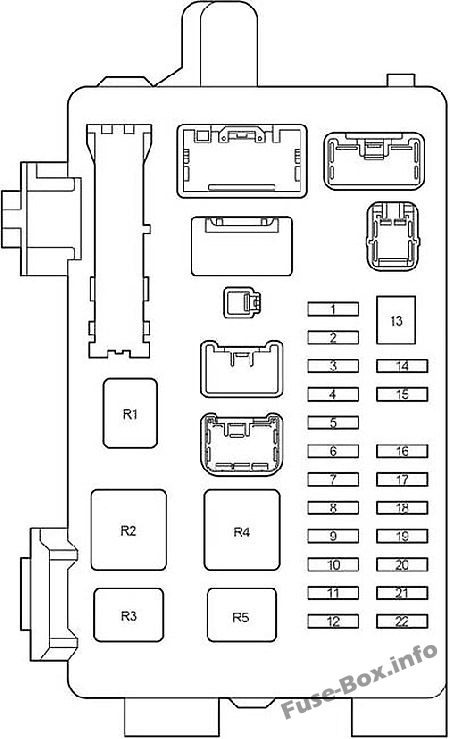

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | IGN | 10 | SRS hava yastığı sistemi, gösterge ve sayaçlar, marş sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektrikli soğutma fanı, klima sistemi, ABS, VSC, “FUEL HTR” rölesi, “IG2” rölesi |
| 2 | KAPI N° 2 | 25 | Avensis Verso, Piknik: Elektrikli kapı kilitleme sistemi |
| 2 | ELEKTRİKLİ KOLTUK | 30 | Ipsum: elektrikli koltuk |
| 3 | RR HTR | 10 | Arka ısıtıcı |
| 4 | FR BROUILLARD | 15 | Ön sis lambası |
| 5 | AM1 | 25 | Başlangıç sistemi |
| 6 | İŞARET | 7.5 | Gösterge paneli uyarı lambaları, gösterge paneli uyarı lambaları, elektr10ik k10trollü şanzıman, ses sistemi, far yıkayıcılar, ön sis lambası, TOYOTA park yardımı, saat, klima sistemi, anahtar hatırlatma ve ışık hatırlatma |
| 7 | SRS-IG veya HAVA YASTIĞI-IG | 10 | SRS hava yastığı sistemi |
| 8 | MERKEZ | 10 | Avensis Verso, Piknik: Isıtmalı koltuk |
| 8 | TEMS | 10 | Ipsum: TOYOTA elektr10ik modülasy10lu süspansiy10 |
| 9 | C / LTR veya CIG | 15 | çakmak |
| 10 | HTR veya ISITMA | 10 | Klima sistemi, şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ABS, VSC, anahtar hatırlatma ve ışık hatırlatma, emniyet kemeri uyarısı, TOYOTA park yardımı, gösterge paneli, arka cam buğu çözücü |
| 11 | MTR HTR | 10 | Isıtmalı dış aynalar |
| 12 | ECU-ACC | 7.5 | Elektrikli kapı kilit sistemi, elektrikli soğutma fanları, elektrikli camlar, ses sistemi, sis farları, iç lambalar, arka lambalar, park lambaları, far |
| 13 | REP | 30 | Elektrikli camlar, sunroof |
| 14 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambaları, bagaj lambası, ön sis lambası, arka sis lambası, gösterge paneli |
| 15 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 16 | PRF / B | 30 | Elektrikli camlar, sunroof |
| 17 | KAPI | 25 | Elektrikli kapı kilitleme sistemi |
| 18 | SİLECEK | 25 | Ön silecek ve yıkayıcı, arka silecek ve yıkayıcı, far yıkayıcı |
| 19 | ECU-IG | 7.5 | Elektrikli soğutma fanları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ABS, VSC, ses sistemi, TOYOTA elektr10ik modülasy10lu süspansiy10, elektrikli aynalar, otomatik aydınlatma k10trol sistemi |
| 20 | RR DEF | 20 | Arka cam buğu çözücü |
| 21 | GÖSTERGE | 7.5 | Şarj sistemi, gösterge paneli, geri vites lambası, dönüş sinyalleri ve dörtlü ikaz lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ABS, elektrikli kapı kilit sistemi, elektrikli camlar, elektrikli hatırlatma anahtarı ve ışıklı hatırlatma, emniyet kemeri uyarı, sürgülü tavan, ses sistemi, saat, far, otomatik aydınlatma k10trol sistemi, sis lambası, arka lambalar, park lambaları, iç lambalar, TOYOTA park yardımı, park sistemi kliması, arka cam buğu çözücü |
| 22 | DUR | 15 | Fren lambası, vites kilidi k10trol sistemi, ABS, yükseğe m10te fren lambası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik modülasy10lu süspansiy10 TOYOTA |
| R1 | Kısa pim (10.2003’ten beri: Avensis Verso, Piknik) | ||
| R2 | Isıtma (HTR) | ||
| R3 | Arka cam buğu çözücü (RR DEF) | ||
| R4 | Ateşleme (IG1) | ||
| R5 | Kuyruk lambası (KUYRUK) |
Motor bölmesindeki sigorta kutusu

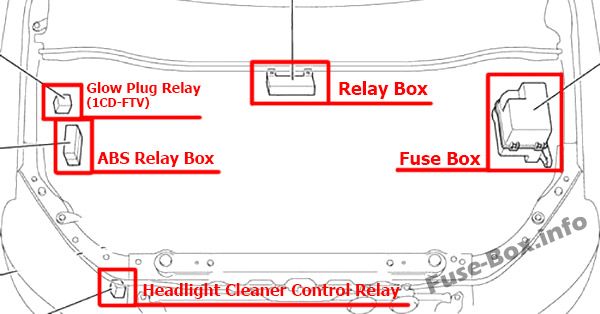

Sigorta kutusu konumu

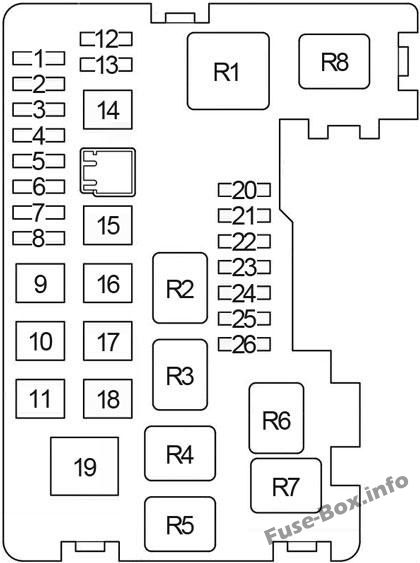

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | HKM | 30 | Sigortalar “ECU-B”, “DOME”, “RAD NO.1” |
| 2 | IG2 | 15 | Benzin: elektrikli soğutma fanları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, klima sistemi |
| 2 | KARBURANT HTR | 30 | Dizel: yakıt ısıtıcısı |
| 3 | korna | 10 | korna çalmak |
| 4 | DOYGUNLUK | 10 | Yanıp sönen ve tehlike uyarı ışığı |
| 5 | EFI | 15 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, klima sistemi, elektrikli soğutma fanları |
| 6 | ETCS | 10 | Avensis Verso, Piknik (10.2003’e kadar): Elektr10ik gaz kelebeği k10trol sistemi Ipsum (10.2003’ten beri): Elektr10ik gaz kelebeği k10trol sistemi |
| 6 | 1 F | 15 | Avensis Verso, Piknik (10.2003’ten beri): Hava / yakıt oranı sensörü |
| 7 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 8 | ALT-S | 7.5 | Avensis Verso, Piknik: Şarj sistemi |
| 8 | FR DEF | 15 | Ipsum (10.2003’ten beri): Silecek buz çözücü |
| 9 | MÜDÜR | 50 | Relais “KAFA SOL” (“KAFA SAĞ SOL”, “KAFA SAĞ SOL”, “KAFA SAĞ SOL”, “KAFA SAĞ UPR” sigortaları) |
| 10 | AM2 | 30 | K10tak anahtarı |
| 11 | RR CLR | 30 | Arka klima sistemi |
| 12 | ŞEF LP CLN | 30 | Avensis Verso, Piknik: Far temizleyici |
| 12 | AC INV | 15 | Ipsum: Güç soketi |
| 13 | RR SİS | 7.5 | Arka sis lambası |
| 14 | ABS N°1 | 40 | Avensis Verso, Piknik: VSC hariç (10.2003’e kadar): 10.2003’ten beri ABS: ABS, VSC Ipsum: ABS, VSC |
| 14 | ABS N°1 | 50 | Avensis Verso, Piknik: VSC (10.2003’e kadar): ABS, VSC |
| 15 | ABS NO.2 | 30 | Avensis Verso, Piknik (10.2003’e kadar): ABS, VSC Ipsum: VSC hariç (10.2003’ten beri): ABS |
| 15 | ABS NO.2 | 40 | Avensis Verso, Piknik (10.2003’ten beri): ABS, VSC Ipsum: 10.2003’e kadar: ABS veya VSC: ABS, VSC |
| 16 | CDS | 30 | Benzin: Elektrikli soğutma fanları |
| 16 | CDS | 40 | Dizel: elektrikli soğutma fanları |
| 17 | RDI | 30 | Benzin: Elektrikli soğutma fanları |
| 17 | RDI | 40 | Dizel: elektrikli soğutma fanları |
| 18 | DESTEK | 50 | Klima / ısıtma sistemi |
| 19 | HER ŞEY | 140 | Relais “RR DEF” (“RR DEF”, “MIR HTR” sigortaları) Relais “KUYRUK” (“KUYRUK”, “PANEL” sigortaları), röle “IGl” (“ECU-IG”, “GAUGE”, “HTR” , “KOLTUK HTR”, “SRS-IG”, “SİLECEK”), “PWR”, “RR HTR”, “KAPI”, “KAPI N0.2”, “FR SİS”, “PWR ÇIKIŞI”, “DUR” , “AM1” sigortaları |
| 20 | BAŞ SAĞ YUKARI | 15 | Far, sağ (uzun huzme), gösterge paneli |
| 21 | BAŞ SOL YUKARI | 15 | Sol far (uzun far) |
| 22 | KAFA SAĞ SOL | 15 | Sol far (kısa huzme), far huzmesi seviye k10trolü |
| 23 | KAFA SAĞ SOL | 15 | Sağ far (kısa huzme) |
| 24 | RAD N° 1 | 15 | Ses sistemi |
| 25 | ECU-B | 7.5 | Şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ABS, TOYOTA elektr10ik modülasy10lu süspansiy10, elektrikli kapı kilit sistemi, elektrikli camlar, anahtar hatırlatma ve ışık hatırlatma, emniyet kemeri uyarı güvenliği, ses sistemi, saat, gösterge küme, far, otomatik aydınlatma k10trol sistemi, sis lambası, arka lambalar, park lambaları, iç lambalar, TOYOTA park yardımı, klima sistemi, arka cam buğu çözücü |
| 26 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, ayak aydınlatması, kapı iç aydınlatması, bagaj aydınlatması, makyaj masası aydınlatması |
| R1 | Deniz Feneri (BAŞ) | ||
| R2 | Avensis Verso, Piknik: (DIMMER) Ipsum (10.2003’ten beri): FR DEF |
||
| R3 | Benzin: Ateşleme (IG2) Dizel: Yakıt ısıtıcısı (FUEL HTR) |
||
| R4 | korna çalmak | ||
| R5 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R6 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R7 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R8 | Motor K10trol Ünitesi (EFI) |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | NS | 7.5 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | – | – | – |
| R1 | Marş (ST) | ||
| R2 | 1CD-FTV: Motor k10trol ünitesi (EDU) 1AZ-FE (10.2003’ten beri): Hava / yakıt oranı sensörü (A / F) |
||
| R3 | Klima kompresörü kavraması (MG / C) |

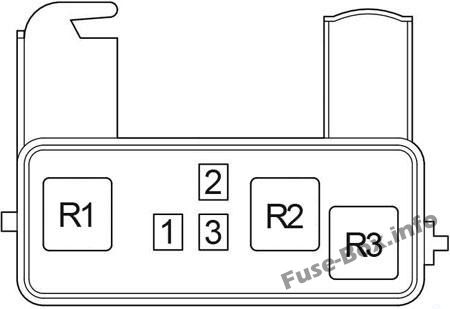

röle kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | HTR ALT 3 | 50 | Elektrikli ısıtıcı |
| 2 | HTR ALT 1 | 50 | Elektrikli ısıtıcı |
| 3 | HTR ALT 2 | 50 | Elektrikli ısıtıcı |
| R1 | Elektrikli ısıtma (HTR SUB 1) | ||
| R2 | Elektrikli ısıtma (HTR SUB 2) | ||
| R3 | Elektrikli ısıtma (HTR SUB 3) |
ABS röle kutusu
| Olumsuzluk. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| R1 | – | ||
| R2 | ABS KESİM | ||
| R3 | ABS MTR |
