Bu yazıda 2009’dan 2018’e kadar üretilen üçüncü nesil Toyota Avensis’i (T27 / T270) ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Toyota Avensis 2009-2018 sigorta düzeni

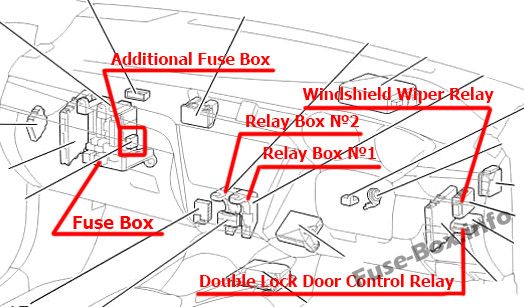

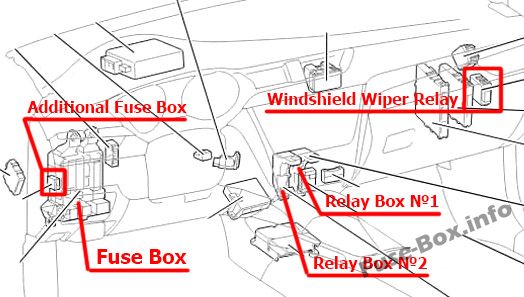

İç mekana genel bakış
İç sigorta kutusu

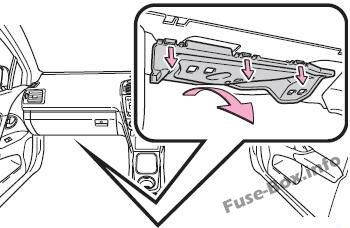

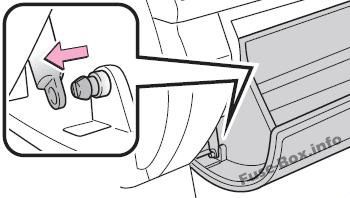

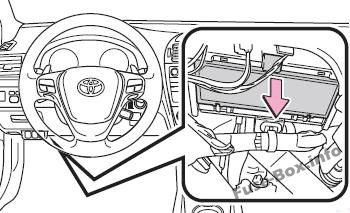

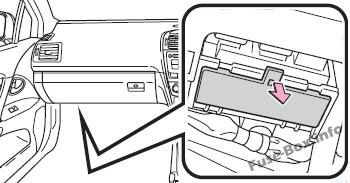

Sigorta kutusu konumu

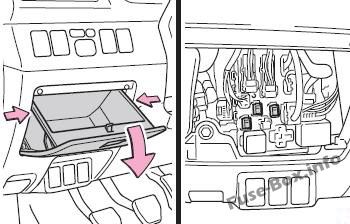

Sigorta kutusu, ön panelin altında, kapağın altında bulunur.

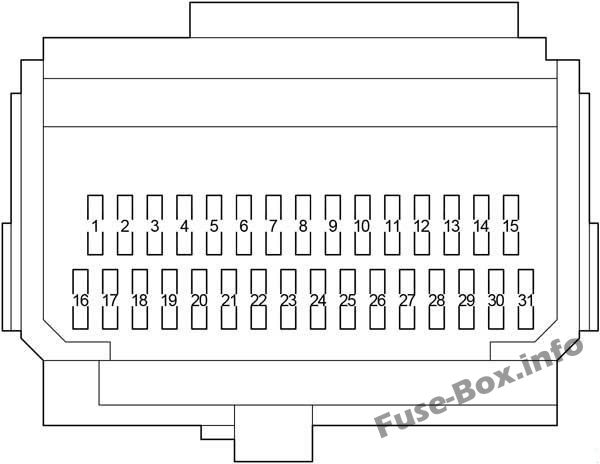

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | AM1 | 7.5 | Sistem değişikliği, “ACC”, “CİG”, “ECU-IG NO.2”, “HTR-IG”, “SİLECEK”, “RR SİLECEK”, “YIKAYICI”, “ECU-IG NO.1″, ” ECU -IG NO.3″, sigortalar “SEAT HTR” |
| 2 | FR BROUILLARD | 15 | Şubat 2013’ten önce, Mayıs 2015’ten itibaren: Ön sis farları |
| 2 | FR BROUILLARD | 7.5 | Şubat. 2013 – Mayıs 2015: Ön sis farları |
| 3 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
| 4 | ACC-B | 25 | Sigortalar “CIG”, “ACC” |
| 5 | KAPI | 25 | Elektrikli kapı kilitleme sistemi |
| 6 | – | – | – |
| 7 | DUR | 10 | Fren Lambaları, Yüksek Fren Lambası, Kilitlenmeyi Önleyen Fren Sistemi, VSC, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Otomatik Şanzıman, Vites Kilit Sistemi, Marş Sistemi |
| 8 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 9 | ECU-IG NO.2 | 10 | Geri vites lambaları, şarj sistemi, acil durum göstergeleri, arka cam buğu çözücü, “YOLCU HAVA YASTIĞI” göstergesi, klima sistemi, AFS, arka görüş m10itörü, Toyota park yardım sensörü |
| 10 | ECU-IG NO.1 | 10 | Ana gövde ECU, akıllı giriş ve çalıştırma sistemi, elektrikli soğutma fan(lar)ı, vites kilit sistemi, panoramik tavan panjuru, otomatik parlama önleyici iç dikiz aynası, kilitlenme önleyici fren sistemi, direksiy10 sensörü, hız sapma oranı ve G-sensörü, VSC, far yıkayıcılar, çarpışma öncesi güvenlik sistemi, LKA, sürücü yardım sistemi |
| 11 | Yıkayıcı | 15 | Ön cam yıkayıcı, arka cam yıkayıcı |
| 12 | CAM SİLECEĞİ | 15 | Arka cam sileceği |
| 13 | SİLECEK | 30 | Ön cam silecekleri, yağmura duyarlı silecekler |
| 14 | HTR-IG | 10 | Klima sistemi |
| 15 | MERKEZ | 15 | Mayıs 2015’ten önce: ısıtmalı koltuklar |
| 15 | MERKEZ | 20 | Mayıs 2015’ten itibaren: Isıtmalı koltuklar |
| 16 | METRE | 7.5 | Göstergeler ve sayaçlar |
| 17 | IGN | 7.5 | Direksiy10 kilit sistemi, SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, otomatik şanzıman, marş sistemi |
| 18 | RR SİS | 7.5 | Arka sis lambası |
| 19 | – | – | – |
| 20 | GEÇMİŞ | 30 | Teleskopik direksiy10 Tilt St. |
| 21 | ME HTR | 10 | Dış ayna buğu çözücüleri |
| 22 | – | – | – |
| 23 | CAC | 7.5 | Dış aynalar, vites kilit sistemi, ses sistemi, ana gövde ECU’su, elektrik prizi |
| 24 | SİGARA | 15 | çakmak |
| 25 | GÖLGE | 20 | Panoramik çatı tentesi |
| 26 | sağ kapı | 20 | Elektrikli camlar (arka sağ) |
| 27 | RL KAPI | 20 | Elektrikli camlar (arka sol) |
| 28 | PORTE P FR | 20 | Elektrikli camlar (yolcu tarafı) |
| 29 | ECU-IG NO.3 | 10 | Toyota Park Yardım Sensörü, AFS, Silecek Buz Çözücü, Elektrikli Park Freni, Çarpışma Önleyici Emniyet Kemeri, Vites Kumandaları, Yatırma ve Teleskopik Direksiy10, Elektrikli Hidrolik Direksiy10 |
| 30 | İŞARET | 7.5 | Anahtar aydınlatması, gösterge paneli gösterge lambaları, torpido gözü gösterge lambası, direksiy10 anahtarları, ana gövde ECU’su |
| 31 | SIRA | 10 | Ön konum lambaları, arka lambalar, plaka lambaları, arka sis lambası, ön sis lambaları, manuel far ayar kadranı, gösterge paneli gösterge lambaları, klima sistemi anahtarı, ses sistemi, vites lambası multidrive şanzıman veya otomatik şanzıman, torpido gözü aydınlatması, manuel hava yastığı açık -off sistemi, acil durum göstergeleri, çakmak, “AFS OFF” anahtarı, hız sınırlayıcı anahtarı, elektrikli park freni anahtarı, direksiy10 anahtarı, VSC OFF anahtarı, Toyota park yardım sensörü anahtarı, “LKA” anahtarı, koltuk ısıtma anahtarı, “SPORT anahtarı “, dış ayna anahtarları, güç anahtarıyakıt doldurma kapağı açıklığı |

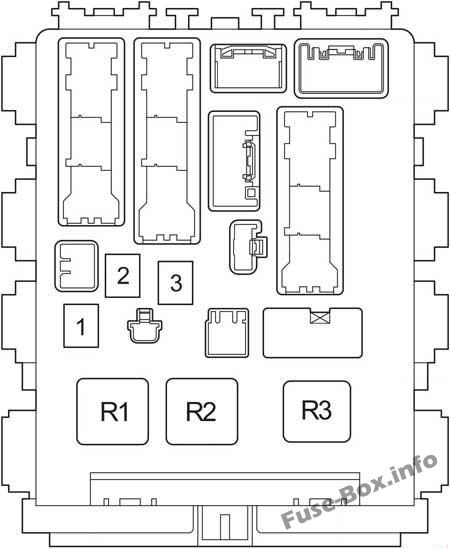

| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | GÜÇLÜ | 30 | Elektrikli camlar (sürücü tarafı) |
| 2 | BESLEDİ | 40 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 3 | SAĞ ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk, bel desteği |
| R1 | Ateşleme (IG1) | ||
| R2 | – | ||
| R3 | LHD (Mayıs 2015’ten önce): Yanıp sönüyor |
Ek sigorta kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SİLECEK N° 2 | 7.5 | Şarj sistemi, ECU sürücü yardım sistemi |
| 2 | – | – | – |

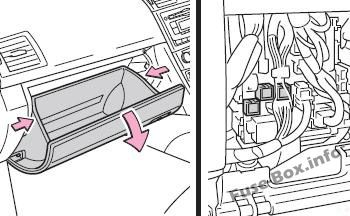

Röle kutusu №1
| Numara. | Röle |
|---|---|
| R1 | Haziran 2010’dan önce: Ön sis lambası (FR FOG) Ekim’den itibaren. 2016: İç aydınlatma (DOME CUT) |
| R2 | – |
| R3 | Kasım 2011’den Önce: Kasım 2011’den itibaren Panel : Gündüz Farı Sistemi (DRL) |
| R4 | Güç soketi (ACC SOKET) |
Röle kutusu №2
| Numara. | Röle |
|---|---|
| R1 | Marş (ST) |
| R2 | Arka sis lambası (RR FOG) |
| R3 | Aksesuar (ACC) |
| R4 | Haziran 2010 – May 2015: Ön sis lambası (FR SİS) Gönderen Ekim 2016: Silecek buz çözücü (FR DEICER) |

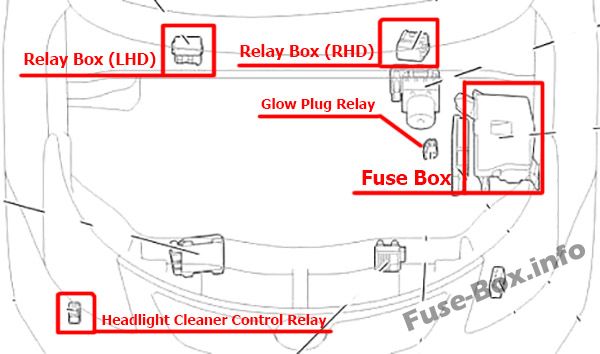

Motor bölmesine genel bakış
Motor bölmesi sigorta kutusu

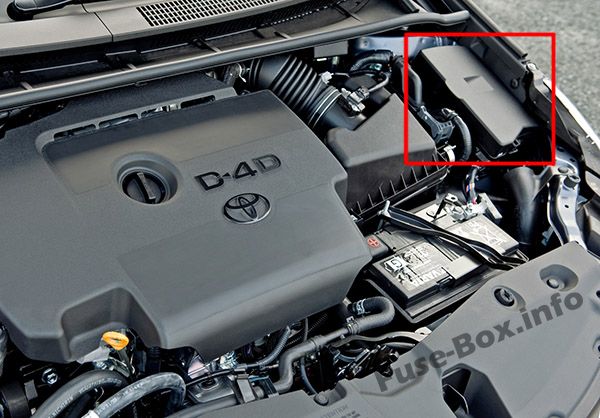

Sigorta kutusu konumu

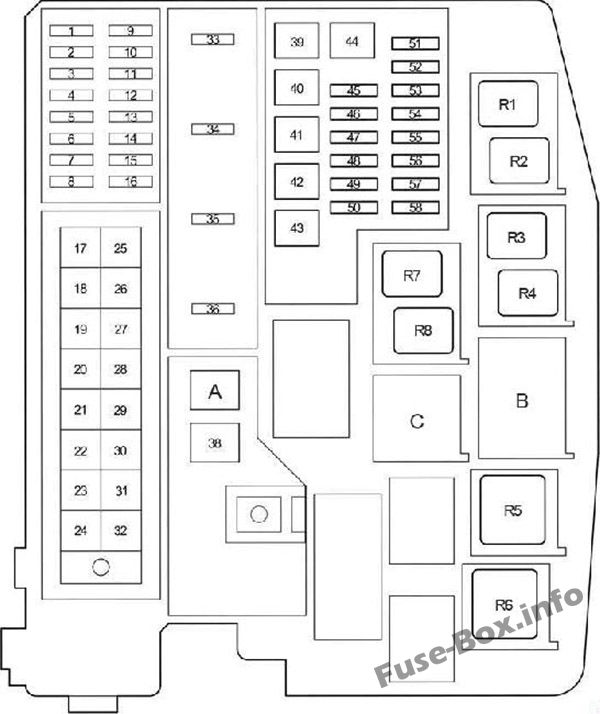

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KUBBE | 10 | Bagaj bölmesi / bagaj aydınlatması, tavan lambaları, ön kapı tavan lambaları, kişisel / iç aydınlatma, kişisel aydınlatma, ayak aydınlatması |
| 2 | RAD N° 1 | 20 | Şubat. 2014 – Mayıs 2015: Ses sistemi Mayıs 2015’ten itibaren: Ses sistemi |
| 2 | RAD N° 1 | 15 | Şubat 2014’ten önce: Ses sistemi |
| 3 | ECU-B | 10 | Göstergeler ve sayaçlar, ana gövde ECU, direksiy10 sensörü, kablosuz uzaktan kumanda, akıllı giriş ve çalıştırma sistemi, tilt ve teleskopik direksiy10 |
| 4 | HKM | – | – |
| 5 | ECU-B2 | 10 | Akıllı giriş ve çalıştırma sistemi, klima sistemi, elektrikli camlar, elektrikli koltuk |
| 6 | ANA EFI NO.2 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | KAPI N° 2 | 25 | Mayıs 2015’ten önce: elektrikli kapı kilitleme sistemi |
| 7 | ECU GÖVDE | 7.5 | Mayıs 2015’ten itibaren: Multipleks iletişim sistemi |
| 8 | NUMARA | 30 | Ses sistemi |
| 9 | – | – | – |
| 10 | STRG KİLİT | 20 | Direksiy10 kilit sistemi |
| 11 | 1 F | 20 | Mayıs 2015’ten önce: Egzoz sistemi Mayıs 2015’ten itibaren: – |
| 12 | AM2 | 30 | Başlangıç sistemi |
| 13 | – | – | – |
| 14 | DÖNÜŞ HAZ | 10 | Flaşörler, acil flaşörler |
| 15 | ALT-S | 7.5 | Mayıs 2015’ten önce: Şarj sistemi Mayıs 2015’ten itibaren: – |
| 16 | AM2 NO.2 | 7.5 | Başlangıç sistemi |
| 17 | DESTEK | 50 | Mayıs 2015’ten önce: Klima sistemi Mayıs 2015’ten itibaren: – |
| 18 | ABS N°1 | 50 | ABS, VSC |
| 19 | CDS FANI | 30 | Elektrikli soğutma fanı |
| 20 | RDI FANI | 40 | Elektrikli soğutma fanı |
| 21 | CLN H-LP | 30 | Far temizleyici |
| 22 | IP/JB | 120 | 2015’te 1 bölüm: “ECU-IG NO.2”, “HTR-IG”, “SİLECEK”, “RR SİLECEK”, “YIKAMA”, “ECU-IG NO.1”, “ECU-IG NO.3 “, “KOLTUK HTR”, “AM1”, “KAPI”, “DUR”, “FR KAPI”, “GÜÇ”, “RR KAPI”, “SOL KAPI”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “DEF”, “KUYRUK”, “SUNROOF”, “DRL” sigortaları |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | H-LP MÜDÜR | 50 | Sigortalar “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” |
| 27 | PI | 50 | Sigortalar “EFI ANA”, “KORNA”, “IG2”, “EDU” |
| 28 | ANA EFI | 50 | Mayıs 2015’ten önce: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 28 | KARBURANT HTR | 50 | Mayıs 2015’ten itibaren: Yakıt ısıtıcısı |
| 29 | SİSTEM P | 30 | Mayıs 2015’ten önce: VALVEMATIC sistemi |
| 29 | EPKB | 50 | Mayıs 2015’ten itibaren: Elektrikli park freni |
| 30 | PARILTI | 80 | Mayıs 2015’ten önce: motor ön ısıtma sistemi |
| 30 | EPS | 80 | Mayıs 2015’ten itibaren: Elektrikli hidrolik direksiy10 |
| 31 | EPS | 80 | Mayıs 2015’ten önce: Elektrikli hidrolik direksiy10 |
| 31 | PARILTI | 80 | Mayıs 2015’ten itibaren: motor ön ısıtma sistemi |
| 32 | HER ŞEY | 140 | Avant Mayıs 2015 : “RDI FAN”, “CDS FAN”, “H-LP CLN”, “PWR KOLTUK SOL”, “YAKIT OPN”, “ABS NO.1”, “ABS NO.2”, “FR DEICER” , “PSB”, “HTR”, “STV HTR”, “PWR OUTLET”, “HTR ALT NO.1”, “HTR ALT NO.2”, “HTR ALT NO.3”, “ECU-IG NO.2 “, “HTR-IG”, “SİLECEK”, “RR SİLECEK”, “YIKAYICI”, “ECU-IG NO.1”, “ECU-IG NO.3”, “KOLTUK HTR”, “AM1”, “KAPI” “, “DUR”, “P FR KAPI”, “GÜÇ”, “RR KAPI”, “RL KAPI”, “OBD”, “ACC-B”, “RR SİS”, “FR SİS”, “TI &TE” , “GÖLGE”, “PWR KOLTUK SAĞ”, “DEF”, “KUYRUK”, “Eriyebilirler DRL” |
| 32 | HER ŞEY | 120 | Avant Mayıs 2015 : “RDI FAN”, “CDS FAN”, “H-LP CLN”, “PWR KOLTUK SOL”, “YAKIT OPN”, “ABS NO.1”, “ABS NO.2”, “FR DEICER” , “PSB”, “HTR”, “STV HTR”, “PWR OUTLET”, “HTR ALT NO.1”, “HTR ALT NO.2”, “HTR ALT NO.3”, “ECU-IG NO.2 “, “HTR-IG”, “SİLECEK”, “RR SİLECEK”, “YIKAYICI”, “ECU-IG NO.1”, “ECU-IG NO.3”, “KOLTUK HTR”, “AM1”, “KAPI” “, “DUR”, “P FR KAPI”, “GÜÇ”, “RR KAPI”, “RL KAPI”, “OBD”, “ACC-B”, “RR SİS”, “FR SİS”, “TI &TE” , “GÖLGE”, “PWR KOLTUK SAĞ”, “DEF”, “KUYRUK”, “Eriyebilirler DRL” |
| 32 | – | – | Mayıs 2015’ten itibaren: – |
| 33 | IG2 | 15 | Avant mai 2015 : sigortalar “IGN”, “METRE” |
| 33 | BENZİN POMPASI | 30 | Mayıs 2015’ten itibaren: Benzin pompası |
| 34 | korna | 15 | korna çalmak |
| 35 | ANA EFI | 30 | Kasım 2011’den önce: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 35 | YAKIT OPN | 10 | Kasım 2011’den itibaren: Yakıt deposu kapağı açacağı |
| 36 | eğitim | 20 | Mayıs 2015’ten Önce: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 36 | IGT / INJ | 15 | Mayıs 2015’ten Önce: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 36 | IG2 | 15 | A partir de mai 2015 : sigortalar “IGN”, “METRE” |
| 37 | – | – | Mayıs 2015’ten önce: – |
| 37 | ANA EFI | 50 | 2015’ten 1 bölüm : Fusibles “EFI NO.1”, “EFI NO.2”, “EFI NO.4” |
| 38 | E-PKB | 30 | Mayıs 2015’ten önce: Elektrikli park freni |
| 38 | BBC | 40 | Mayıs 2015’ten itibaren: Durdur ve Çalıştır sistemi |
| 39 | HTR ALT NO.3 | 30 | Mayıs 2015’ten önce: Elektrikli ısıtıcı |
| 40 | – | – | – |
| 41 | HTR ALT NO.2 | 30 | Mayıs 2015’ten önce: Elektrikli ısıtıcı |
| 42 | DESTEK | 50 | Mayıs 2015’ten itibaren: Klima sistemi |
| 44 | SOL ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk, bel desteği |
| 45 | STV HTR | 25 | Elektrikli ısıtıcı |
| 46 | ABS NO.2 | 30 | ABS, VSC |
| 47 | DEFROST FR | 20 | Silecek buz çözücü |
| 48 | YAKIT OPN | 10 | Mayıs 2015’ten önce: Yakıt deposu kapağı açıcı Mayıs 2015’ten itibaren: – |
| 49 | PSB | 30 | Mayıs 2015’ten önce: Çarpışma öncesi emniyet kemeri Mayıs 2015’ten itibaren: – |
| 50 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 51 | H-LP LH LO | 10 | Mayıs 2015’ten önce: HID hariç: Sol far (kısa huzme) Mayıs 2015’ten itibaren: Sol far (kısa huzme) |
| 51 | H-LP LH LO | 15 | Mayıs 2015’ten önce: HID: Sol far (kısa huzme) |
| 52 | H-LP RH LO | 10 | Mayıs 2015’ten önce: HID hariç: Sağ far (kısa huzme) Mayıs 2015’ten itibaren: Sağ far (kısa huzme) |
| 52 | H-LP RH LO | 15 | Mayıs 2015’ten önce: HID: Sağ far (kısa huzme) |
| 53 | H-LP LH HI | 10 | Sol far (uzun far) |
| 54 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 55 | EFI NO.1 | 10 | Mayıs 2015’ten Önce: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hava Akış Ölçer, Egzoz Sistemi |
| 55 | EFI NO.1 | 7.5 | Mayıs 2015’ten itibaren: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hava Akış Ölçer, Egzoz Sistemi |
| 56 | EFI NO.2 | 10 | Mayıs 2015’ten önce: Hava giriş sistemi, hava akış ölçer, egzoz sistemi |
| 56 | EFI NO.2 | 15 | Mayıs 2015’ten itibaren: Hava giriş sistemi, hava akış ölçer, egzoz sistemi |
| 57 | IG2 NO.2 | 7.5 | Mayıs 2015’ten önce: Başlatma sistemi Mayıs 2015’ten itibaren: – |
| 58 | EFI NO.3 | 7.5 | Kasım 2011’den Önce: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 58 | EFI NO.4 | 30 | Kasım 2011’den itibaren: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 58 | EFI NO.4 | 20 | Mayıs 2015’ten itibaren: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 59 | CDS EFI | 5 | Mayıs 2015’ten itibaren: Elektrikli soğutma fanı |
| 60 | EFI NO.3 | 7.5 | Kasım 2011’den itibaren: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 60 | RDI EFI | 5 | Mayıs 2015’ten itibaren: Elektrikli soğutma fanı |
| R1 | Kasım 2013’ten önce: Silecek / fren lambası buz çözücü (FR DEICER / BRAKE LP) Kasım 2013’ten itibaren: Elektrikli soğutma fanı (FAN NO.2) |
||
| R2 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R3 | Mayıs 2015’ten önce: Hava / yakıt oranı sensörü (A / F) Mayıs 2015’ten itibaren : FR FOG Rölesi LH |
||
| R4 | Mayıs 2015’ten önce: İç aydınlatma (DOME CUT) Mayıs 2015’ten itibaren: FR FOG RH RH |
||
| R5 | Motor k10trol ünitesi (EFI MAIN) | ||
| R6 | Phare (H-LP) | ||
| R7 | Kasım 2013’ten önce: Elektrikli soğutma fanı (FAN NO.2) Kasım 2013 – Ekim 2016’dan önce: Silecek buz çözücü (FR DEICER) Ekim’den itibaren. 2016: Varyatör |
||
| R8 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R9 | Mayıs 2015 – Ekim 2016: İç aydınlatma (DOME CUT) Ekim’den itibaren 2016: (TSS C HTR) |
||
| R10 | Kasım 2011’den önce: Yakıt deposu kapağı açıcı (FUEL OPN) | ||
| R11 | Kasım 2011’den önce: Varyatör Kasım 2011’den itibaren : AFS’siz: Varyatör Kasım 2011’den itibaren: AFS’li: – Mayıs 2015 – Ekim 2016: yakıt ısıtıcılı: Yakıt Isıtıcı (FUEL HTR); yakıt ısıtıcısı olmadan: – |
||
| R12 | Kasım 2011’den itibaren: AFS ile: Dimmer Mayıs 2015 – Ekim 2016: Dimmer |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | – |
| R2 | HTR ALT NO.1 |
| R3 | HTR ALT NO.2 |
| R4 | HTR ALT NO.3 |
