Bu yazıda 2003’ten 2009’a kadar üretilen ikinci nesil Toyota Avensis’i (T25 / T250) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Toyota Avensis 2003-2009

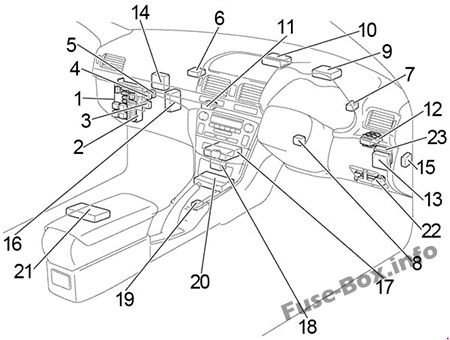

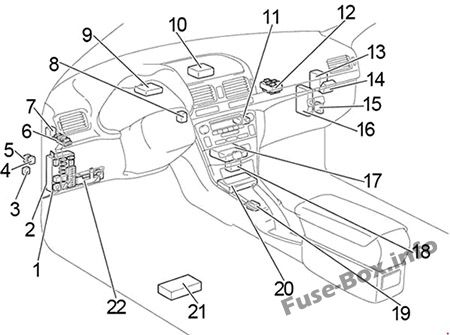

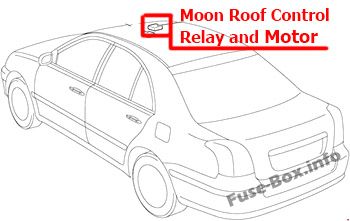

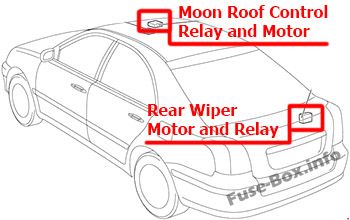

İç mekana genel bakış
- Sigorta kutusu
- Entegrasy10 rölesi
- Devre açma rölesi
- Arka sis lambası rölesi
- Arka cam buğu çözücü rölesi
- röle kutusu
- Flaşör rölesi
- Transp10der anahtar amplifikatörü
- EPS ECU
- Transp10der anahtar bilgisayarı
- Anten yükseltici
- Terminal bloğu
- Silecek rölesi
- Kapı k10trol alıcısı
- Far huzmesi seviye k10trolü ECU
- Motor ve ECU ECT (A / T)
Motor ECU’su (M / T) - Klima k10trol grubu
- Seçenek k10ektörü (navigasy10 ECU’su)
- Vites kilidi k10trolü ECU
- Hava yastığı sensörü tertibatı
- Navigasy10 ECU’su
- Ek sigorta kutusu
RHD: ECU antivolt
Yolcu bölmesi sigorta kutuları

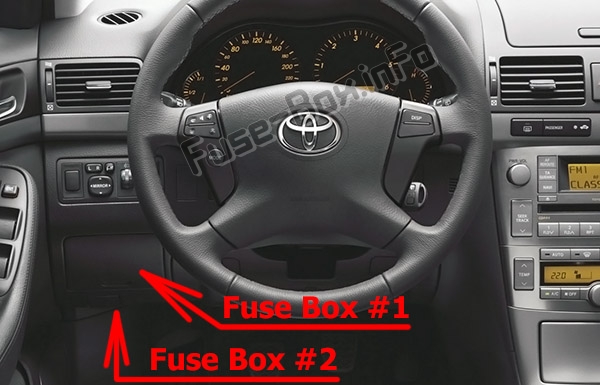

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın arkasında bulunur.
Ek sigorta kutusu, sürücü tarafında ön panelin altında, kaputun altında bulunur.

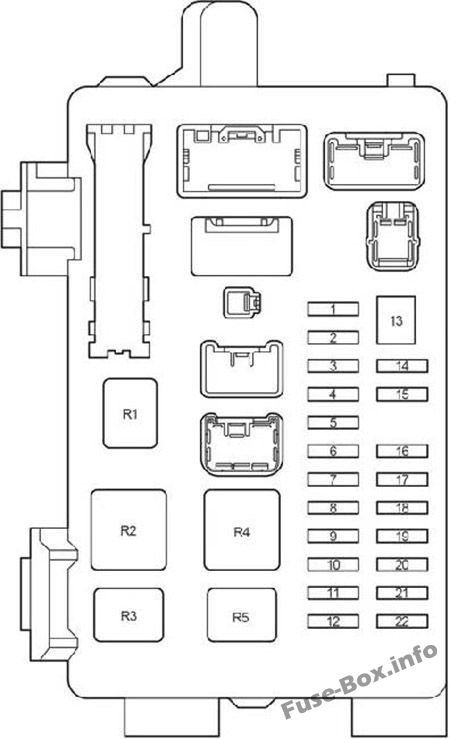

1 numaralı sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | IGN | 10 | SRS hava yastığı sistemi, gösterge ve sayaçlar, çalıştırma sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 2 | S / TOIT | 20 | Sürgülü tavan |
| 3 | RR SİS | 7.5 | Arka sis lambası |
| 4 | FR BROUILLARD | 15 | Ön sis lambası, uyarı lambası |
| 5 | Ben miyim | 25 | Çalıştırma sistemi, “CİG”, “RAD NO.1” sigortaları |
| 6 | İŞARET | 7.5 | Gösterge paneli lambaları, gösterge paneli lambaları, elektr10ik k10trollü şanzıman, bilgi ekranı, torpido gözü aydınlatması, k10sol kutusu aydınlatması, far yıkayıcıları, ön sis lambaları, TOYOTA park yardım sistemi |
| 7 | RR Devam Eden | 20 | Arka silecek ve yıkayıcı |
| 8 | JAUGE2 | 7.5 | Geri vites lambası, far seviye ayar sistemi, dönüş sinyalleri ve dörtlü ikaz lambaları |
| 9 | SİGARA | 15 | çakmak |
| 10 | DESTEK | 10 | Isıtmalı koltuklar, klima sistemi |
| 11 | – | – | – |
| 12 | RAD N° 1 | 7.5 | Ses sistemi, çok işlevli ekran, elektrikli aynalar, gösterge ve sayaçlar, elektrik prizi |
| 13 | ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk |
| 14 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambaları, bagaj lambası, otomatik aydınlatma k10trol sistemi, ön sis lambası, arka sis lambası, kombinasy10 ölçer |
| 15 | OBD2 | 7.5 | Yerleşik teşhis sistemi |
| 16 | P/NOKTA | 15 | Fiş |
| 17 | KAPI | 25 | Elektrikli kapı kilitleme sistemi |
| 18 | TEC | 25 | Ön cam sileceği ve yıkayıcı, far yıkayıcı |
| 19 | ECU-IG | 7.5 | Elektrikli soğutma fanları, şarj sistemi, ABS, araç stabilite k10trol sistemi, elektrikli hidrolik direksiy10 |
| 20 | S-HTR | 20 | Isıtmalı koltuklar |
| 21 | JAUGE1 | 10 | Anahtar aydınlatması, bilgi ekranı, entegrasy10 rölesi, gösterge ve sayaçlar, vites kilidi k10trol sistemi, elektr10ik k10trollü şanzıman, otomatik parlama önleyici iç ayna, ön cam silecekleri, park freni |
| 22 | DUR | 15 | Fren lambası, vites kilidi k10trol sistemi, ABS, yükseğe m10te fren lambası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| R1 | – | – | |
| R2 | DESTEK | Su ısıtıcı | |
| R3 | MERKEZ | Koltuk ısıtıcısı | |
| R4 | IG1 | Ateşleme | |
| R5 | SIRA | Stop lambası |
2 numaralı sigorta kutusunun şeması
Ek sigorta kutusundaki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | P-RR P/W | 20 | Elektrikli pencere |
| 3 | P-FR P/W | 20 | Elektrikli pencere |
| 4 | D-RR P/W | 20 | Elektrikli pencere |
| 5 | J-FR P/W | 20 | Elektrikli pencere |
| 6 | ECU-B 1 | 7.5 | Çok modlu manuel şanzıman |
| 7 | YAKIT OPN | 10 | Yakıt doldurma kapısı açacağı |
| 8 | FR DIC | 20 | Ön cam buz çözücü, “MIR FITR” sigortası |
| 9 | – | – | – |
| 10 | DEF I/UP | 7.5 | Klima sistemi |
| 11 | NS | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çoklu bilgi ekranı, çalıştırma sistemi |
| 12 | ME HTR | 10 | Dış ayna buğu çözücü |
| 13 | RAD NO.2 | 15 | Ses sistemi, çoklu bilgi ekranı |
| 14 | KUBBE | 7.5 | İç aydınlatma, kişisel aydınlatma, ayak aydınlatması, kapı iç aydınlatması, bagaj aydınlatması, makyaj masası aydınlatması |
| 15 | ECU-B 2 | 7.5 | Klima sistemi, kablosuz kapı kilidi k10trolü |
| 16 | ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Ön cam buz çözücü (FR DEICER) |
| R2 | Elektrik prizi (P / NOKTA) |
| R3 | Ön sis lambası (FR FOG) |
| R4 | Marş (ST) |

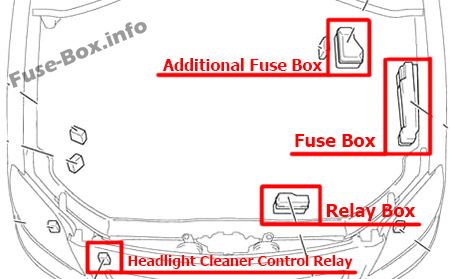

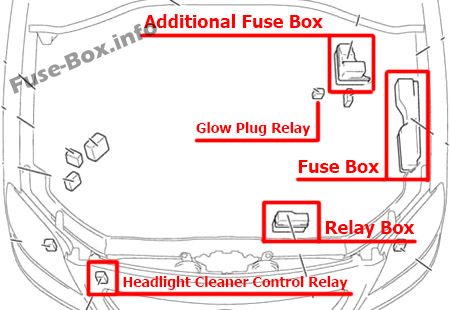

Motor bölmesine genel bakış
Motor bölmesindeki sigorta kutusu

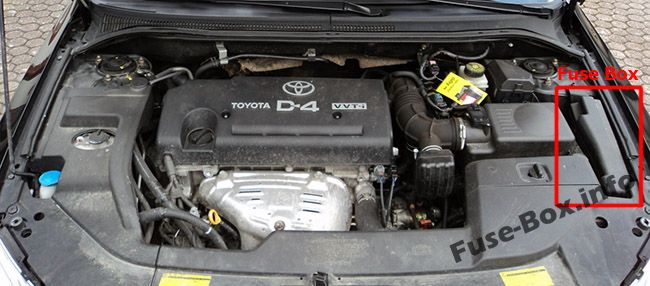

Sigorta kutusu konumu

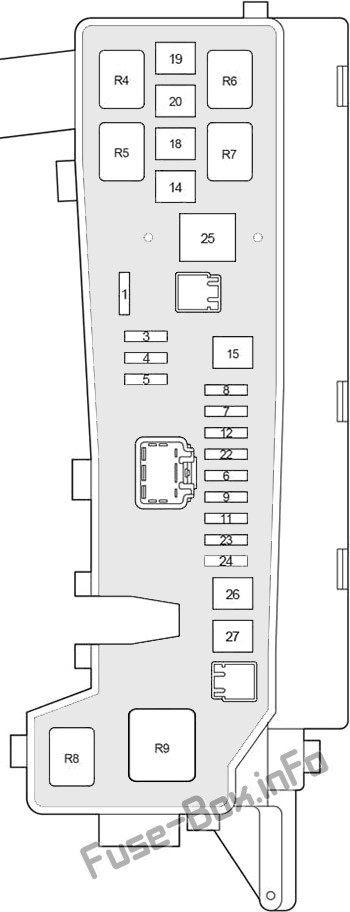

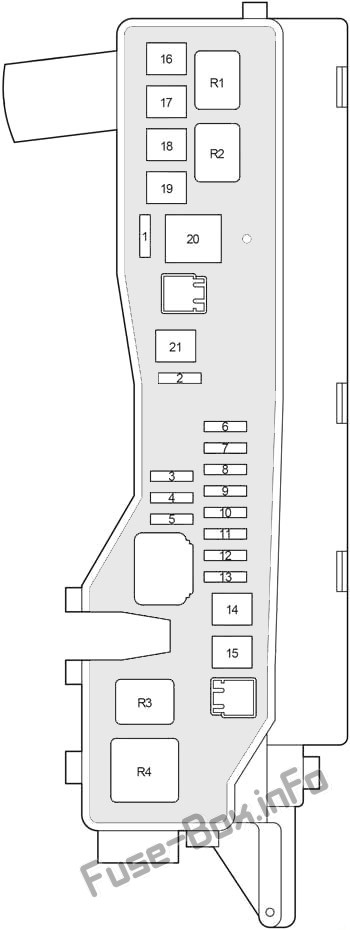

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | CSV | 25 | 1CD-FTV : ABS, VSC |
| 2 | karın kasları | 25 | 1CD-FTV: ABS |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | ALT-S | 7.5 | Şarj sistemi |
| 7 | HKM | 30 | Sigortalar “ECU-B NO.2”, “DOME”, “RAD NO.2” |
| 8 | AM2 | 30 | Çalıştırma sistemi, “ST”, “IGN” sigortaları |
| 9 | RİSK | 10 | Yanıp sönen ve tehlike uyarı ışığı |
| 10 | F-HTR | 25 | 1CD-FTV: Yakıt ısıtıcısı |
| 11 | korna | 15 | korna çalmak |
| 12 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, “EFI NO.1”, “EFI NO.2” sigortaları |
| 13 | PWR HTR | 25 | 1CD-FTV: Elektrikli ısıtıcı |
| 14 | RR DEF | 30 | Arka cam buğu çözücü |
| 15 | MÜDÜR | 40 | Nettoyant phare, phare, eriyebilirler “H-LP HI LH”, “H-LP HI RH”, “H-LP LH”, “H-LP RH” |
| 16 | AM1 N°1 | 50 | 1CD-FTV : “ACC”, “CİG”, “RAD NO.1”, “ECU-B NO.1”, “FL P/W”, “FR P/W”, “RL P/W”, ” G/Ç” |
| 17 | H/CLN | 30 | Far temizleyici |
| 18 | DESTEK | 40 | Klima, ısıtma |
| 19 | CDS | 30 | Elektrikli soğutma fanı |
| 20 | RDI | 40 | 1CD-FTV, 1ZZ-FE, 3ZZ-FE: Elektrikli soğutma fanı |
| 20 | RDI | 30 | 1AZ-FE, 1AZ-FSE: Elektrikli soğutma fanı |
| 21 | CSV | 50 | 1CD-FTV : ABS, VSC |
| 21 | karın kasları | 40 | 1CD-FTV: ABS |
| 22 | IG2 | 15 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: marş sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 23 | GAZ KOLU | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: elektr10ik gaz kelebeği k10trol sistemi |
| 23 | ETCS | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: elektr10ik gaz kelebeği k10trol sistemi |
| 24 | 1 F | 20 | 1AZ-FSE, 1AZ-FE: Hava / yakıt oranı sensörü |
| 25 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE : – |
| 26 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE : – |
| 27 | EM PS | 50 | 1ZZ-FE, 3ZZ-FE: Elektrikli hidrolik direksiy10 |
| R1 | ANA EFI | 1CD-FTV: Motor ECU’su | |
| R2 | eğitim | 1CD-FTV: Motor ECU’su | |
| R3 | FAN N ° 3 | 1CD-FTV: Elektrikli soğutma fanı | |
| R4 | FAN N° 1 | Elektrikli soğutma fanı | |
| R5 | FAN NO.2 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Elektrikli soğutma fanı | |
| R6 | – | 1AZ-FSE/1AZ-FE, 1ZZ-FE, 3ZZ-FE : – | |
| R7 | FAN N ° 3 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Elektrikli soğutma fanı | |
| R8 | – | 1AZ-FSE/1AZ-FE, 1ZZ-FE, 3ZZ-FE : – | |
| R9 | EM PS | 1ZZ-FE, 3ZZ-FE: Elektrikli hidrolik direksiy10 |

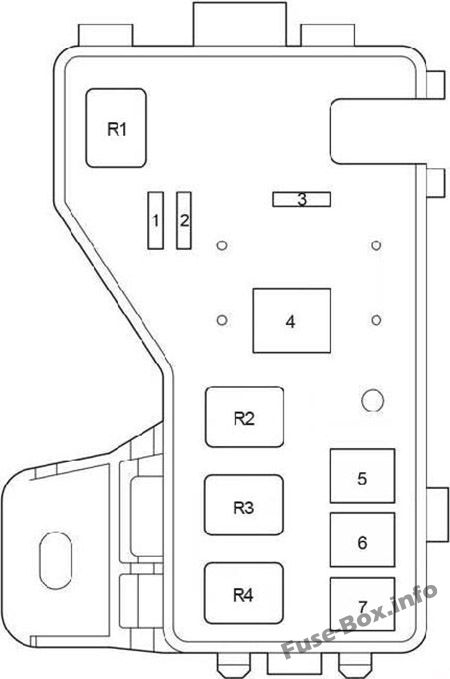

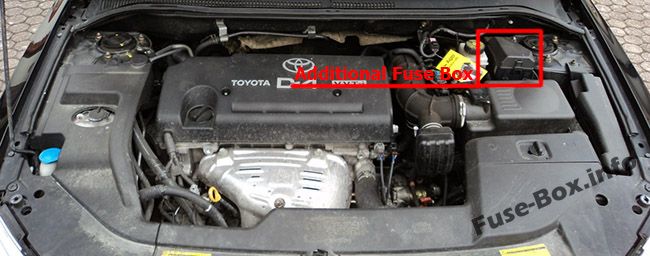

Ek sigorta kutusu
(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)
Motor bölmesindeki ek sigorta kutusu (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | EFI NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | EFI NO.2 | 7.5 | Emisy10 k10trol sistemi |
| 3 | CSV | 25 | ABS, VSC |
| 3 | karın kasları | 25 | karın kasları |
| 4 | HER ŞEY | 100 | 1ZZ-FE, 3ZZ-FE : “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC” (50 A) , “CDS”, “RDI”, “HTR”, “RR DEF”, “RR SİS”, “FR SİS”, “AM1”, “KAPI”, “DUR”, “OBD2”, “S/TAVAN”, “PWR KOLTUK”, “P/POINT”, “KUYRUK”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGEl”, “HTR” ,S-HTR ” eriyebilirler |
| 4 | HER ŞEY | 120 | 1AZ-FSE, 1AZ-FE : “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC” (50 A) , “CDS”, “RDI”, “HTR”, “RR DEF”, “RR SİS”, “FR SİS”, “AM1”, “KAPI”, “DUR”, “OBD2”, “S/TAVAN”, “PWR KOLTUK”, “P/POINT”, “KUYRUK”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGEl”, “HTR” ,S-HTR ” eriyebilirler |
| 5 | CSV | 50 | ABS, VSC |
| 5 | karın kasları | 40 | karın kasları |
| 6 | AM1 N°1 | 50 | “PWR KOLTUK”, “FR DIC”, “YAKIT OPN”, “ECU-B 1″, P-RR P/W”, “P-FR P/W”, “D-RR P/W”, “D -Fusibles FR P/W” |
| 7 | CLN H-LP | 30 | Far temizleyici |
| R1 | INJ | Enjektör | |
| R2 | EFI | Motor k10trol ünitesi | |
| R3 | IG2 | Ateşleme | |
| R4 | 1 F | Hava-yakıt oranı sensörü |
1CD-FTV

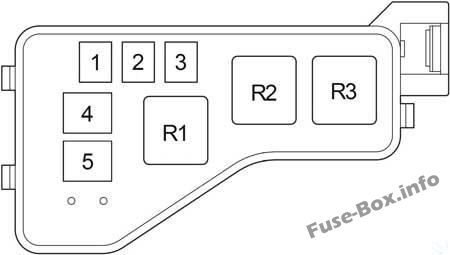

Motor bölmesindeki ek sigorta kutusu (1CD-FTV)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | HTR2 | 50 | Elektrikli ısıtıcı |
| 3 | HTR1 | 50 | Elektrikli ısıtıcı |
| 4 | PARILTI | 80 | Kızdırma bujisi |
| 5 | HER ŞEY | 140 | Relais IG1, relais TAIL, relais SEAT HTR, “H-LP CLN”, “AM1 NO.1”, “RDI”, “CDS”, “VSC” (50A), “VSC” (25A), “ABS” ( 40A), “ABS” (25A), “H/CLN”, “RR DEF”, “GLOW”, “HTR NO.1”, “HTR NO.2”, “RFG HTR”, “AM1 NO.2” , “RR FOG”, “S/ROOF”, “STOP”, “P/POINT”, “FR FOG”, “OBD2”, “DOOR” sigortaları |
| R1 | – | – | |
| R2 | HTR2 | Elektrikli ısıtıcı | |
| R3 | HTR1 | Elektrikli ısıtıcı |
röle kutusu
Motor bölmesi röle kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | H-LP YÜKSEK LH | 10 | Sol far (uzun far) |
| 2 | H-LP YÜKSEK SAĞ | 10 | Sağ far (uzun huzme), gösterge ve sayaçlar |
| 3 | H-LP LH | 15 | Sol far (kısa huzme) |
| 4 | H-LP Sağ | 15 | Sağ far (kısa huzme) |
| R1 | korna | korna çalmak | |
| R2 | F-HTR | Yağ ısıtma | |
| R3 | H-LP | Far | |
| R4 | DÜŞÜK | karartıcı | |
| R5 | FAN NO.2 | Elektrikli soğutma fanı |
