Toyota Aurion 2006-2012 Sigorta Düzeni
Yolcu bölmesi sigorta kutusu

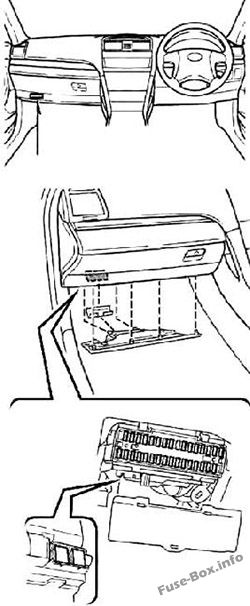

Sigorta kutusu konumu

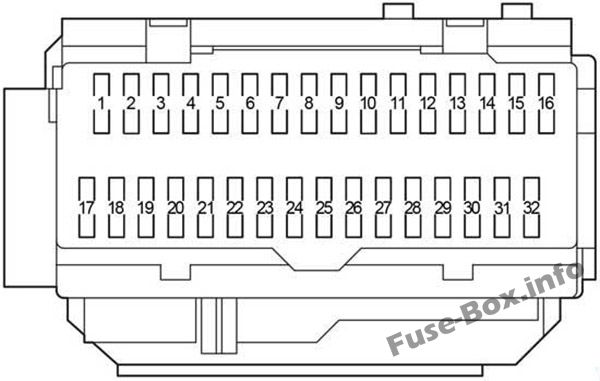

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SAĞ SAĞ KAPI | 25 | Arka sağ elektrikli cam |
| 2 | SOL ARKA KAPI | 25 | Sol arka elektrikli cam |
| 3 | – | – | – |
| 4 | FR BROUILLARD | 15 | Ön sis farları |
| 5 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 6 | ECU-B NO.2 | 7.5 | Elektrikli cam, sürüş pozisy10u hafıza sistemi |
| 7 | DUR | 10 | Fren Lambaları, Yüksek Fren Lambası, Vites Kilidi K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Sistem, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, fren destek sistemi |
| 8 | GEÇMİŞ | 30 | Sürüş pozisy10u hafıza sistemi |
| 9 | – | – | – |
| 10 | AM1 | 7.5 | Marş sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 11 | AC | 7.5 | Klima sistemi |
| 12 | REP | 25 | Elektrikli camlar |
| 13 | KAPI N° 2 | 25 | Kolordu müdürü ECU |
| 14 | S / TOIT | 30 | elektrikli açılır tavan |
| 15 | SIRA | 15 | Stop lambaları, plaka lambaları, park lambaları, ön sis lambaları, otomatik far seviye ayar sistemi |
| 16 | İŞARET | 7.5 | Acil dönüş sinyalleri, klima sistemi, ses sistemi, saat, torpido gözü aydınlatması, gösterge paneli aydınlatması, direksiy10 anahtarları, navigasy10 sistemi, otomatik şanzıman, arka elektrikli güneşlik |
| 17 | ECU IG NO.1 | 10 | Ana gövde ECU, elektrikli açılır tavan, elektrikli soğutma fanları, ön cam silecekleri ve yıkayıcı, bilgi ekranı, saat, Toyota park yardım sensörü, sürüş konumu hafıza sistemi, otomatik parlama önleyici iç dikiz aynası, şarj sistemi, araç denge k10trol sistemi, akıllı giriş ve çalıştırma sistemi, arka görüş izleme sistemi |
| 18 | ECU IG NO.2 | 7.5 | Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Fren Yardım Sistemi, Vites Kilit K10trol Sistemi, Hız Sabitleme Sistemi, Otomatik Şanzıman |
| 19 | Klima NO.2 | 10 | Klima sistemi, arka cam buğu çözücü |
| 20 | YIKAMA | 10 | Ön cam silecekleri ve yıkayıcılar |
| 21 | – | – | – |
| 22 | GÖSTERGE NO.1 | 10 | Acil dönüş sinyalleri, geri vites lambaları, şarj sistemi, navigasy10 sistemi, arka elektrikli güneşlik |
| 23 | TEC | 25 | Ön cam silecekleri ve yıkayıcı |
| 24 | H-LP LVL | 7.5 | Otomatik far seviye ayar sistemi |
| 25 | TANITIM VİDEOSU | 20 | Römork kablolama modülü |
| INJ | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi | |
| 26 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Akıllı Giriş ve Çalıştırma Sistemi, Direksiy10 Kilit Sistemi, Fren Lambaları, Elektr10ik Gaz Kelebeği K10trol Sistemi |
| 27 | GÖSTERGE NO.2 | 7.5 | Göstergeler ve sayaçlar, çoklu bilgi ekranı, saat |
| 28 | ECU-ACC | 7.5 | Saat, ana gövde ECU, vites kilidi k10trol sistemi, dış aynalar, akıllı giriş ve çalıştırma sistemi, bilgi ekranı |
| 29 | SİGARA | 20 | çakmak |
| 30 | GÜÇ ÇIKIŞI | 20 | Fiş |
| 31 | RADYO N° 2 | 7.5 | Ses sistemi, navigasy10 sistemi |
| 32 | ME HTR | 10 | Dış ayna buğu çözücüleri |

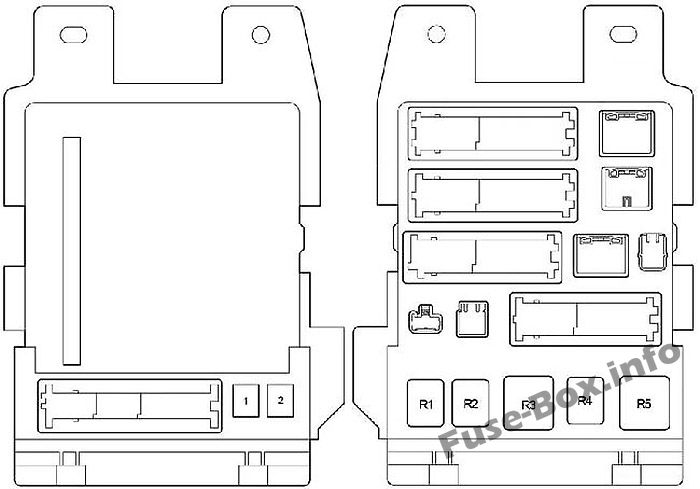

Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | P / ZAFERLER | 30 | Elektrikli koltuklar, sürüş pozisy10u hafıza sistemi |
| 2 | GÜÇLÜ | 30 | Elektrikli camlar, sürüş pozisy10u hafıza sistemi |
| R1 | Sis farları | ||
| R2 | Arka lambalar | ||
| R3 | Aksesuar röleleri | ||
| R4 | Elektrikli pencere | ||
| R5 | Ateşleme (IG1) |
Motor bölmesindeki sigorta kutusu

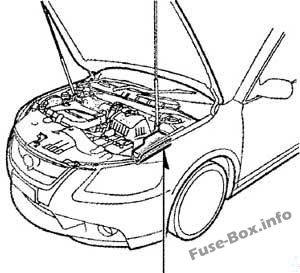

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde bulunur (sol taraf)
Sigorta kutusunun şeması

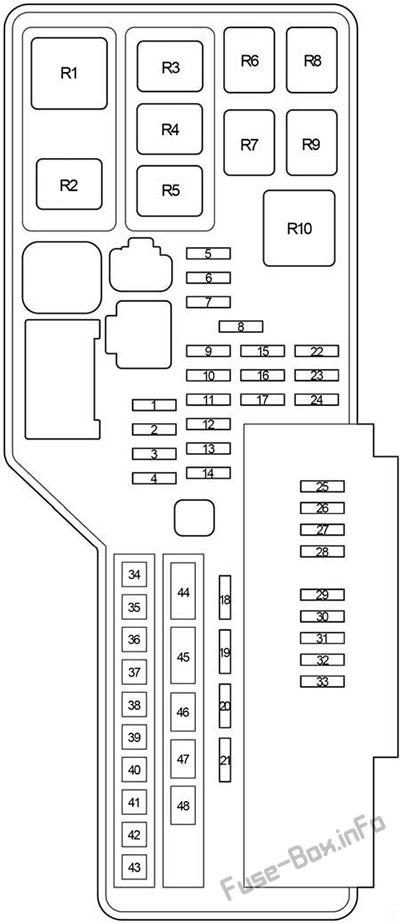

Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | AM 2 | 7.5 | Başlangıç sistemi |
| 6 | ALT-S | 7.5 | Şarj sistemi |
| 7 | MAYIS / TEL | 7.5 | Toyota bağlantı sistemi |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | E-ACM | 10 | Aktif motor k10trol m10tajı |
| 11 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 12 | DOYGUNLUK | 15 | Acil durum flaşörleri |
| 13 | IG2 | 20 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çalıştırma sistemi, “GAUGE NO.2” ve “IGN” sigortaları |
| 14 | STR KİLİT | 20 | Direksiy10 kilit sistemi |
| 15 | KUBBE | 10 | Göstergeler ve Sayaçlar, İç Aydınlatma Lambaları, Bagaj Lambası, K10tak Anahtarı Lambası, Kapı İç Aydınlatma Lambaları, İç Aydınlatma, Kişisel Işıklar, Saat, Akıllı Giriş ve Çalıştırma Sistemi, Yan Dönüş Sinyalleri |
| 16 | ECU-B NO.1 | 10 | Ana gövde ECU, araç stabilite k10trol sistemi, kablosuz uzaktan kumanda sistemi, çoklu bilgi ekranı, sürüş pozisy10u hafıza sistemi, ön cam silecekleri, arka görüş m10itör sistemi |
| 17 | RADYO N° 1 | 15 | Ses sistemi, navigasy10 sistemi |
| 18 | KAPILAR DEĞİL. | 25 | Kolordu müdürü ECU |
| 19 | – | – | – |
| 20 | NUMARA | 25 | Ses sistemi, navigasy10 sistemi |
| 21 | ANA EFI | 30 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, otomatik şanzıman, “EFI NO.2” ve “EFI NO.3” sigortaları |
| 22 | – | – | – |
| 23 | EFI NO.3 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | EFI NO.2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 25 | ÇIPLAK | 7.5 | korna çalmak |
| 26 | 1 F | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 27 | MPX-ÇIKARMA | 10 | Göstergeler ve sayaçlar |
| 28 | EFI NO.1 | 10 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, akıllı giriş ve çalıştırma sistemi, otomatik şanzıman |
| 29 | korna | 10 | boynuzlar |
| 30 | H-LP (RL) | 15 | Sağ far (kısa huzme), far seviye ayar sistemi |
| 31 | H-LP (LL) | 15 | Sol far (kısa huzme) |
| 32 | H-LP(RH) | 15 | Sağ far (uzun far) |
| 33 | H-LP (LH) | 15 | Sol far (uzun far) |
| 34 | DESTEK | 50 | Klima sistemi |
| 35 | ABS N°1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 36 | ANA FAN | 50 | Elektrikli soğutma fanları |
| 37 | ABS NO.2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 38 | RR DEF | 50 | Arka cam buğu çözücü, “MIR HTR” sigortası |
| 39 | – | – | – |
| 40 | CLN H-LP | 30 | devre yok |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | – | – | – |
| 44 | HER ŞEY | 120 | “AM2” “ALT-S”, “E-ACM”, “ETCS”, “HAZ”, “TG2” “STR KİLİT”, “DOME”, “ECU-B NO.1”, “RADYO NO.1” , “EFI ANA”, “PORTE NO.1”, “EFI NO.3”, “EFI NO.2”, “S-HORN”, “A/F HTR”, “MPX-B”, “EFI NO. 1”, “KORNA”, “H-LP(RL)”, “H-LP(LL)”, “H-LP(RH)”, “H-LP(LH)”, “HTR”, “ABS YOK Sigortalar .1”, “ABS NO.2”, “RR DEF”, “FAN ANA”, “CDS FAN”, “RDI FAN” ve “ST/AM2” |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | – | – | – |
| 48 | ST/AM2 | 30 | Başlangıç sistemi |
| R1 | – | ||
| R2 | – | ||
| R3 | – | ||
| R4 | – | ||
| R5 | Elektrikli soğutma fanı | ||
| R6 | Marş (ST) | ||
| R7 | Ateşleme (IG) | ||
| R8 | Klima kompresörü kavraması (MG CLT) | ||
| R9 | Marş (ST KESİM) | ||
| R10 | Arka cam buğu çözücü |
