Toyota 86 (GT86) spor otomobili 2012’den bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Toyota 86 / GT86 2012-2018 sigorta düzeni
Yolcu bölmesi sigorta kutuları

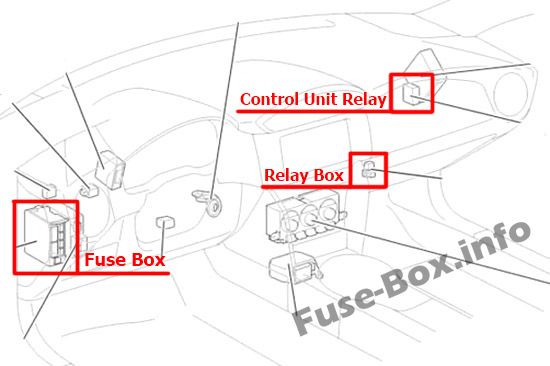

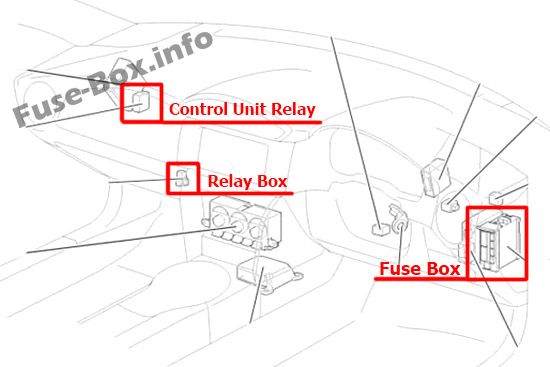

Sigorta kutusu konumu

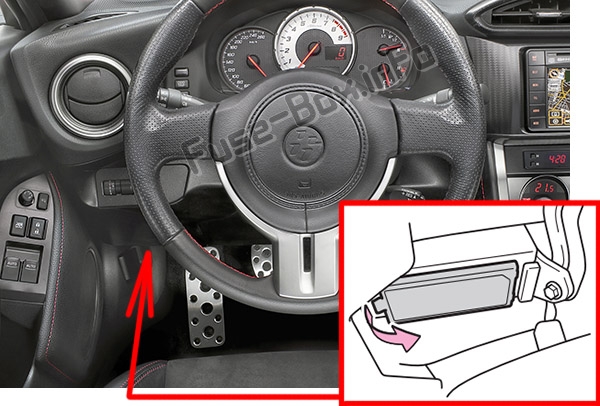

Sigorta kutusu, ön panelin (sürücü tarafı) altında, kapağın altında bulunur.

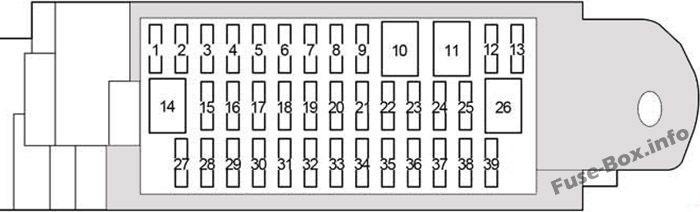

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | P/NOKTA N°1 | 15 | Fiş |
| 2 | RADYO | 7.5 | Ses sistemi |
| 3 | MERKEZ OFİS HTR SAĞ | 10 | Sağ koltuk ısıtıcısı |
| 4 | SOL HTR KOLTUK | 10 | Sol koltuk ısıtıcısı |
| 5 | ECU IG2 | 10 | Motor k10trol ünitesi |
| 6 | GÖSTERGE | 7.5 | Gösterge ve metre |
| 7 | BİRİM | 15 | Aktarma |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | NUMARA | 15 | Ses sistemi |
| 14 | – | – | – |
| 15 | AM1 | 7.5 | Başlangıç sistemi |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | ECU IG1 | 10 | ABS, elektrikli hidrolik direksiy10 |
| 21 | BK/UP LP | 7.5 | Geri vites lambaları |
| 22 | FR BROUILLARD SAĞ | 10 | Ön sağ sis lambası |
| 23 | FR SİS SOL | 10 | Ön sol sis lambası |
| 24 | SU ISITICI | 10 | Klima sistemi |
| 25 | ISITMA-S | 7.5 | Klima sistemi |
| 26 | – | – | – |
| 27 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | DUR | 7.5 | Işıkları durdur |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | DRL | 10 | Gündüz çalışan ışık sistemi |
| 35 | – | – | – |
| 36 | SIRA | 10 | Arka lambalar |
| 37 | İŞARET | 10 | Aydınlatma |
| 38 | P/NOKTA N°2 | 15 | Fiş |
| 39 | ECU ACC | 10 | Ana gövde ECU, dış aynalar |
röle kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| R1 | Fan motoru |
Motor bölmesi sigorta kutuları

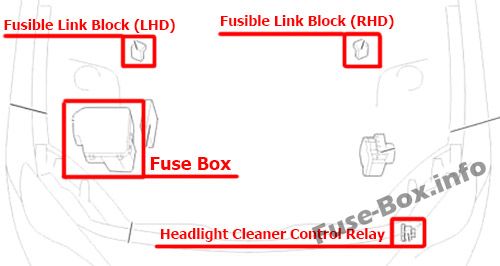

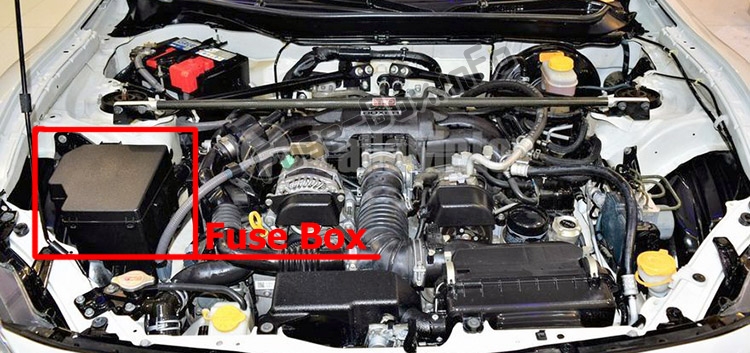

Sigorta kutusu konumu

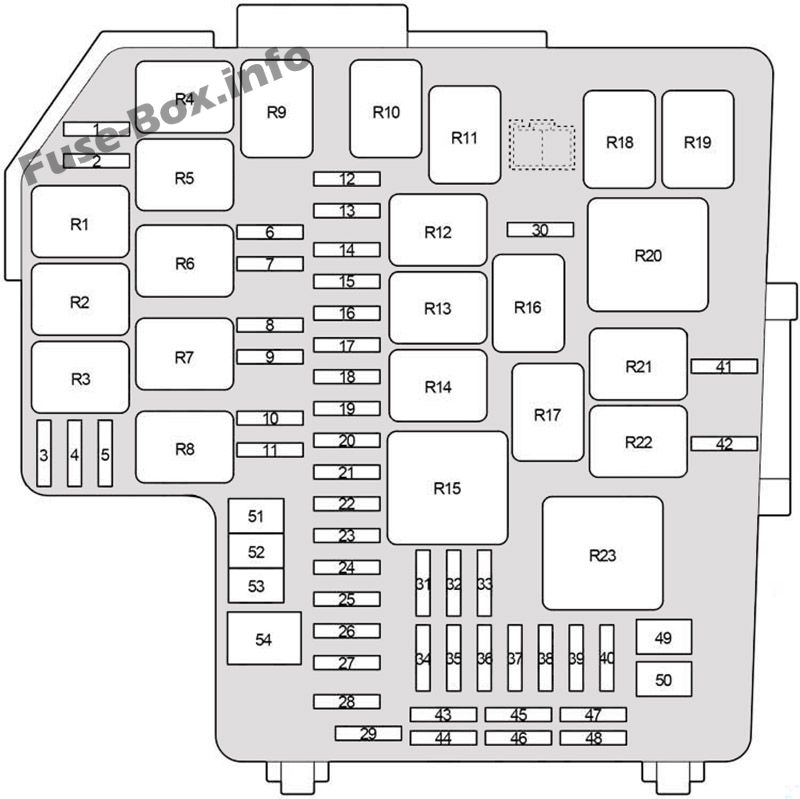

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | A/B ESAS | 15 | SRS hava yastığı sistemi |
| 2 | – | – | – |
| 3 | IG2 | 7.5 | Motor k10trol ünitesi |
| 4 | KUBBE | 20 | İç ışık |
| 5 | ECU-B | 7.5 | Kablosuz uzaktan kumanda, ana gövde ECU |
| 6 | UYARI NO.2 | 7.5 | korna çalmak |
| 7 | KORNA NO.1 | 7.5 | korna çalmak |
| 8 | H-LP LH LO | 15 | Sol far (kısa huzme) |
| 9 | H-LP RH LO | 15 | Sağ far (kısa huzme) |
| 10 | H-LP LH HI | 10 | Sol far (uzun far) |
| 11 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 12 | NS | 7.5 | Başlangıç sistemi |
| 13 | ALT-S | 7.5 | Şarj sistemi |
| 14 | STR KİLİT | 7.5 | Direksiy10 kilit sistemi |
| 15 | G/Ç | 20 | Elektrikli kapı kilitleme |
| 16 | ETCS | 15 | Motor k10trol ünitesi |
| 17 | AT+B | 7.5 | Aktarma |
| 18 | AM2 NO.2 | 7.5 | Akıllı giriş ve çalıştırma sistemi |
| 19 | – | – | – |
| 20 | EFI (CTRL) | 15 | Motor k10trol ünitesi |
| 21 | EFI (HTR) | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 22 | EFI (IGN) | 15 | Başlangıç sistemi |
| 23 | EFI (+ B) | 7.5 | Motor k10trol ünitesi |
| 24 | DOYGUNLUK | 15 | Flaşörler, acil flaşörler |
| 25 | MPX-ÇIKARMA | 7.5 | Otomatik klima sistemi, gösterge ve metre |
| 26 | F/PMP | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 27 | IG2 ANA | 30 | SRS hava yastığı sistemi, motor k10trol ünitesi |
| 28 | HKM | 30 | Eriyebilirler “ECU-B”, “DOME” |
| 29 | – | – | – |
| 30 | BAŞLA | 7.5 | Motor k10trol ünitesi |
| 31 | – | – | – |
| 32 | SİLECEK | 30 | Ön cam silecekleri |
| 33 | Yıkayıcı | 10 | Ön cam yıkayıcı |
| 34 | KAPI D FL | 25 | Elektrikli pencere |
| 35 | ABS NO.2 | 25 | karın kasları |
| 36 | D-OP | 25 | – |
| 37 | CDS | 25 | Elektrikli soğutma fanı |
| 38 | D FR PORTE | 25 | Elektrikli pencere |
| 39 | RR SİS | 10 | Arka sis lambası |
| 40 | RR DEF | 30 | Arka cam buğu çözücü |
| 41 | ME HTR | 7.5 | Dış ayna buğu çözücüleri |
| 42 | RDI | 25 | Elektrikli soğutma fanı |
| 43 | – | – | Yedek sigorta |
| 44 | – | – | Yedek sigorta |
| 45 | – | – | Yedek sigorta |
| 46 | – | – | Yedek sigorta |
| 47 | – | – | Yedek sigorta |
| 48 | – | – | Yedek sigorta |
| 49 | ABS N°1 | 40 | karın kasları |
| 50 | SU ISITICI | 50 | Klima sistemi |
| 51 | INJ | 30 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 52 | YIKAMA H-LP | 30 | amiral gemisi temizleyiciler |
| 53 | AM2 N°1 | 40 | Çalıştırma sistemi, motor k10trol ünitesi |
| 54 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| R1 | (EFI İLKE1) | ||
| R2 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R3 | Su ısıtıcı | ||
| R4 | (EFI PRENSİP3) | ||
| R5 | (ETCS) | ||
| R6 | korna çalmak | ||
| R7 | (H-LP) | ||
| R8 | Karartıcı (DİM) | ||
| R9 | (EFI PRENSİP2) | ||
| R10 | Yakıt pompası (C / AÇIK) | ||
| R11 | inhibitör | ||
| R12 | ön konum lambası ile: (DRL RH) ön konum lambası olmadan: gündüz yanan ışık sistemi (DRL) |
||
| R13 | Marş (ST KESİM) | ||
| R14 | (IGS) | ||
| R15 | Arka cam açacağı (RR DEF) | ||
| R16 | Marş (ST) | ||
| R17 | Ateşleme (IG2) | ||
| R18 | ön konum lambası ile: (DRL LH) ön konum lambası olmadan: arka sis lambası (RR FOG) |
||
| R19 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R20 | (INJ) | ||
| R21 | Dış ayna buğu çözücüleri (MIR HTR) | ||
| R22 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R23 | Ön cam silecekleri (SİLECEK) |

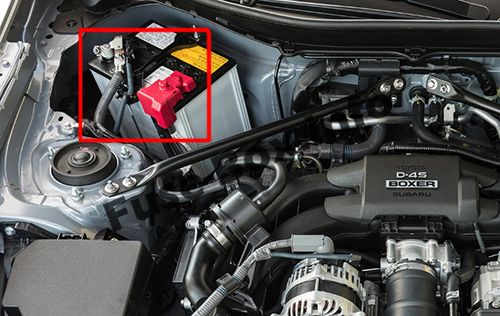

Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | HER ŞEY | 140 | Şarj sistemi |
| 2 | MÜDÜR | 80 | Klax10’dan bağımsız, değişkenlerden bağımsız, değişkenlerden bağımsız, “ALT-S”, “ETCS”, “F/PMP”, “MPX-B”, “HAZ”, “EFI (+B)”, “EFI (IGN) )”, “EFI (HTR)”, “EFI (CTRL)”, “AT+B”, “IG2 ANA”, “AM2 NO.2”, “EPS”, “INJ”, “AM2 NO.1”, “H-LP YIKAYICI”, “STR KİLİT”, “DCC”, “D/L” sigortaları |
