Bu yazıda, 2009’dan günümüze kadar mevcut olan 5inci nesil Toyota 4Runner’ı (N280) ele alıyoruz. Burada
İçindekiler
Toyota 4Runner 2010-2017 Sigorta Düzeni
İç sigorta kutusu

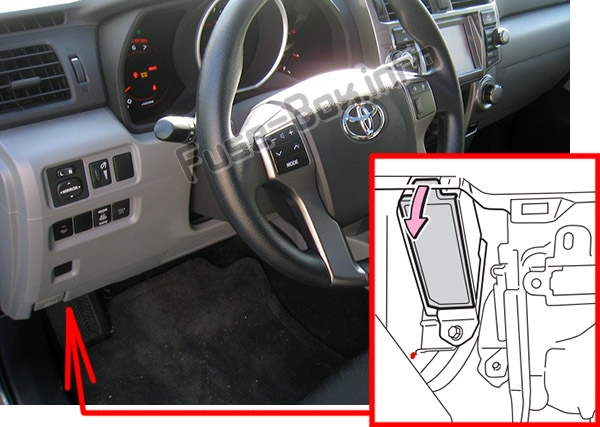

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kaputun altında bulunur.

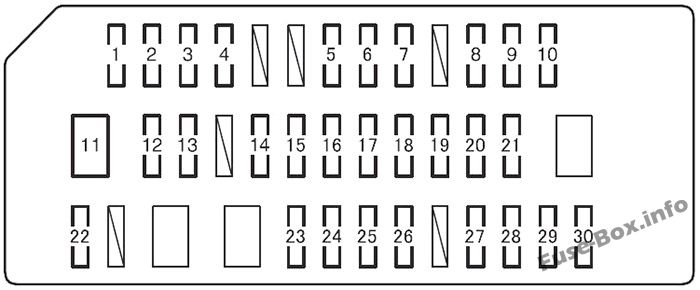

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | SIRA | 10 | Dur / arka lambalar |
| 2 | İŞARET | 7.5 | Pano ışıkları |
| 3 | GÖSTERGE | 7.5 | Metre ve gösterge |
| 4 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hava Yastığı Sistemi, Akıllı Anahtar Sistemi |
| 5 | Yıkayıcı | 20 | Ön cam sileceği ve yıkayıcı |
| 6 | TEC | 30 | Ön cam sileceği ve yıkayıcı |
| 7 | S / TOIT | 25 | elektrikli açılır tavan |
| 8 | PORTE AR | 25 | Elektrikli camlar |
| 9 | KAPI D | 25 | Elektrikli camlar |
| 10 | ARKA KAPI | 30 | Multipleks iletişim sistemi |
| 11 | KAPI P | 30 | Elektrikli camlar |
| 12 | P / SİEGE FR | 30 | Elektrikli ön yolcu koltuğu |
| 13 | S/HTR FR | 20 | Koltuk ısıtma sistemi |
| 14 | ECU-IG NO.2 | 10 | Klima sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 15 | IG1 | 7.5 | Flaşörler, acil flaşörler |
| 16 | ECU-IG NO.1 | 10 | Araç stabilite k10trol sistemi, lastik basıncı uyarı sistemi, direksiy10 sensörü |
| 17 | KAPI | 7.5 | Elektrikli camlar |
| 18 | RL KAPI | 25 | Elektrikli camlar |
| 19 | AM1 | 7.5 | Başlangıç sistemi |
| 20 | AC | 7.5 | Klima sistemi |
| 21 | OBD | 7.5 | Yerleşik teşhis |
| 22 | BROUILLARD FR | 15 | Sis farları |
| 23 | G/L NO.2 | 25 | Multipleks iletişim sistemi |
| 24 | P / SİEGE FL | 30 | Elektrikli ayarlanabilir ön sürücü koltuğu |
| 25 | 4×4 | 20 | Dört tekerlekten çekiş sistemi |
| 26 | KDSS | 10 | Kinetik dinamik süspansiy10 sistemi |
| 27 | BKUP ÇEKİCİ | 10 | Römork geri vites lambaları |
| 28 | BKUP LP | 10 | Geri vites lambaları |
| 29 | CAC | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 30 | P / ÇIKIŞ | 15 | Satış noktaları |
Motor bölmesindeki sigorta kutusu

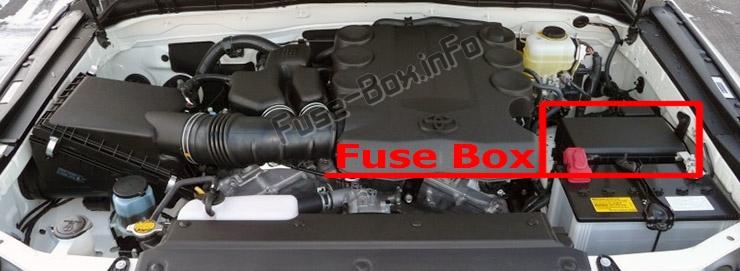

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

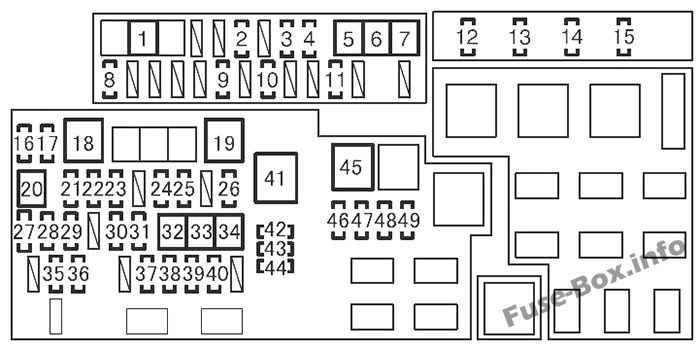

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | PTC HTR NO.3 | 30 | PTC ısıtıcı |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 3 | BUZ giderme | 20 | Silecek buz çözücü |
| 4 | HAVA PMP HTR | 10 | Hava pompası ısıtıcısı, Al kombinasy10 valfi |
| 5 | PTC HTR NO.2 | 30 | PTC ısıtıcı |
| 6 | ALT AKÜ | 30 | Treyler alt aküsü |
| 7 | PTC HTR NO.1 | 10 | PTC ısıtıcı |
| 8 | ME HTR | 10 | Dış ayna buğu çözücüleri |
| 9 | ÇEKİ KUYRUĞU | 30 | Römork kuyruk lambası |
| 10 | KLİMA KOMP. | 10 | Klima sistemi |
| 11 | DUR | 10 | Dur / arka lambalar |
| 12 | IG2 | 20 | INJ, IGN, GAUGE sigortaları |
| 13 | korna | 10 | Kornalar) |
| 14 | EFI | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | 1 F | 20 | A / F sensörü |
| 16 | H-LP RH-HI | 10 | Sağ far (uzun far) |
| 17 | H-LP LH-HI | 10 | Sol far (uzun far) |
| 18 | DESTEK | 50 | Klima sistemi |
| 19 | 400W INV | 80 | Satış noktaları |
| 20 | NS | 30 | Başlangıç sistemi |
| 21 | H-LP HI | 20 | Sigortalar H-LP RH-HI, H-LP LH-HI |
| 22 | ALT-S | 7.5 | Şarj sistemi |
| 23 | TUR & HAZ | 15 | Flaşörler, acil flaşörler |
| 24 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 25 | GRP | 30 | Otomatik adım sistemi |
| 26 | ÇEKİCİ | 30 | Römork freni / dönüş sinyalleri |
| 27 | PIN MAHKEME | – | devre yok |
| 28 | RAD N° 1 | 10 | Ses sistemi |
| 29 | AM2 | 7.5 | Başlangıç sistemi |
| 30 | YARDIM | 7.5 | Güvenlik bağlantısı |
| 31 | NUMARA | 30 | Ses sistemi |
| 32 | ABS N°1 | 50 | ABS, VSC |
| 33 | ABS NO.2 | 30 | ABS, VSC |
| 34 | HAVA PMP | 50 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 35 | KUBBE | 10 | İç aydınlatmalar, makyaj lambaları |
| 36 | ECU-B | 10 | Multipleks iletişim sistemi, sayaç ve gösterge |
| 37 | H-LP RH-LO | 10 | Sağ far (kısa huzme) |
| 38 | H-LP LH-LO | 10 | Sol far (kısa huzme) |
| 39 | INJ | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 40 | EFI NO.2 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 41 | HER ŞEY | 140 | HTR, 400W INV, A/C COMP, REMORQUAGE, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P /OUTLET, IG1, ECU-IG NO.1, ECU-IG NO.2, WIP, RONDELLE, KDSS, 4WD, BKUP LP, REMORQUAGE BKUP, KAPI P, KAPI RL, KAPI RR, KAPI D, P/SEAT FL , P/SEAT FR, PORTE, A/C, OBD, PORTE ARRIÈRE, S/TOIT, PANNEAU, QUEUE, FOG FR, sigortalar D/L NO.2, AIR PMP HTR |
| 42 | KIYAMAMAK | 10 | – |
| 43 | KIYAMAMAK | 15 | – |
| 44 | KIYAMAMAK | 20 | – |
| 45 | P / IB | 80 | Sigortalar IG2, EFI, A/F, KORNA |
| 46 | GÜVENLİK | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 47 | ZEKİ | 7.5 | Akıllı anahtar sistemi |
| 48 | STRG KİLİT | 20 | Direksiy10 kilit sistemi |
| 49 | ÇEKİ FRENİ | 30 | Römork fren k10trolörü |
