Bu yazıda Burada 1 sigorta kutuları şemaları bulabilirsiniz 2009 2002 üretilen dördüncü nesil Toyota 4Runner (N210), düşünün
İçindekiler
2003-2009 Toyota 4Runner Sigorta Düzeni
İç sigorta kutusu

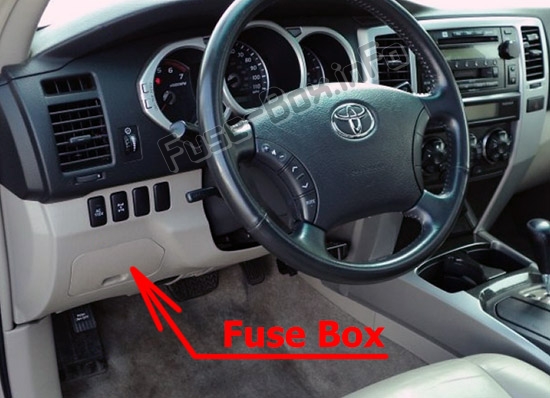

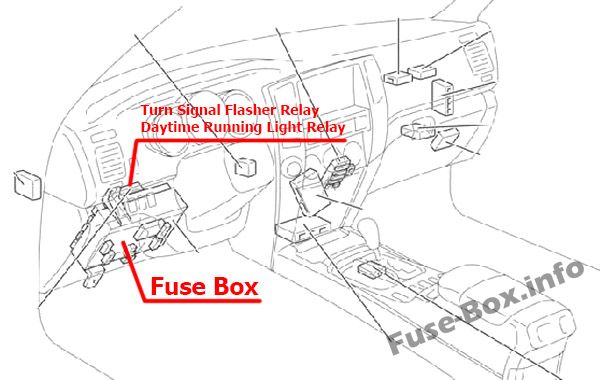

Sigorta kutusu konumu
Ön panelin sol tarafında, kapağın arkasında bulunur.

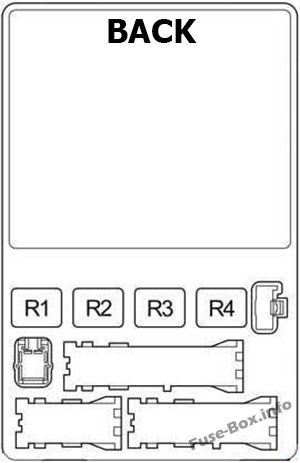

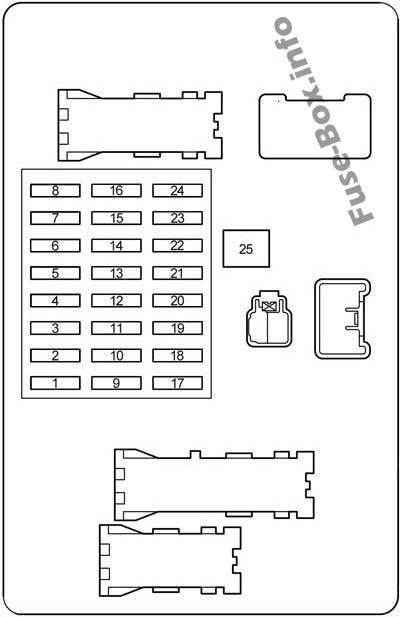

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi (2WD modeller), Aktif Çekiş K10trol Sistemi (4WD modeller), Araç Stabilite K10trol Sistemi, Kilometre ve Gösterge, Sistem ön yolcu yolcu sınıflandırması, ışık kapalı |
| 2 | SRS | 10 | SRS hava yastığı sistemi |
| 3 | GÖSTERGE | 7.5 | Göstergeler ve sayaçlar |
| 4 | STA NO.2 | 7.5 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 5 | FR WIP-WSH | 30 | Ön cam silecekleri ve yıkayıcı |
| 6 | – | – | – |
| 7 | 4×4 | 20 | 4WD k10trol sistemi |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | DP / ZAFER | 30 | Güç ayarlı sürücü koltuğu |
| 11 | PP / KUŞATMA | 30 | Elektrikli ön yolcu koltuğu |
| 12 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 13 | – | – | – |
| 14 | RR WSH | 15 | Arka cam yıkayıcı, multipleks iletişim sistemi |
| 15 | ECU-IG | 10 | Kilitleme Vites K10trol Sistemi, Elektrikli Camlar, Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi (2WD Modelleri), Aktif Çekiş K10trol Sistemi (4WD Modelleri), Araç Denge K10trol Sistemi, Elektrikli Sunroof, Sistem iletişim multipleks, hırsızlık önleme sistemi, arka yükseklik k10trollü hava süspansiy10, lastik basıncı uyarı sistemi, sürüş pozisy10u hafıza sistemi |
| 16 | IG1 | 15 | Kilitlenme önleyici fren sistemi, çekiş k10trol sistemi (2WD modeller), aktif çekiş k10trol sistemi (4WD modeller), araç stabilite k10trol sistemi, klima sistemi, şarj sistemi, arka cam buğu çözücü, geri vites lambaları, dönüş sinyalleri, acil durum dönüş sinyalleri, ısıtmalı koltuklar, ac yön değiştirici, gösterge paneli ışık k10trolü, otomatik parlama önleyici iç dikiz aynası, emniyet kemeri gergisi, SRS hava yastığı sistemi |
| 17 | DIR-DİR | 7.5 | devre yok |
| 18 | SECU / UYARI | 10 | Hırsızlık önleme sistemi |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | SIRA | 10 | Arka lambalar, plaka lambaları, park lambaları, gösterge paneli aydınlatma k10trolü, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, gösterge paneli lambaları, kilometre sayacı ve gösterge, torpido gözü aydınlatması |
| 23 | CAC | 7.5 | Elektrik prizleri, dış aynalar, ses sistemi, navigasy10 sistemi, vites kilidi k10trol sistemi, gösterge paneli aydınlatması, arka koltuk eğlence sistemi |
| 24 | SİGARA | 10 | çakmak |
| 25 | GÜÇLÜ | 30 | Elektrikli camlar, elektrikli açılır tavan |
| R1 | korna çalmak | ||
| R2 | Arka lambalar | ||
| R3 | Elektrik Rölesi | ||
| R4 | Aksesuar soketi (DC SKT) |
Motor bölmesi sigorta kutusu

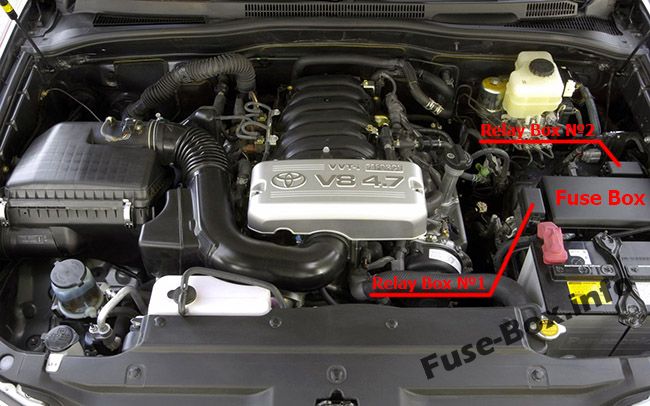

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

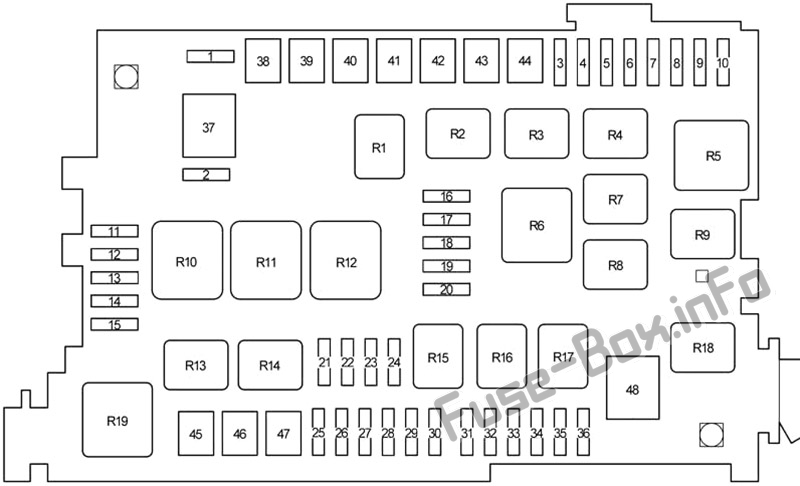

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KIYAMAMAK | 10 | Yedek sigorta |
| 2 | KIYAMAMAK | 15 | Yedek sigorta |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | DUR | 10 | Fren / Arka Lambalar, Yüksek Fren Lambası, Vites Kilidi K10trol Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi (2WD modeller), Aktif Çekiş K10trol Sistemi (4WD modeller), Araç Stabilite K10trol Sistemi, arka yükseklik k10trollü havalı süspansiy10, çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, treyler fren k10trolörü, treyler lambaları (park lambaları) |
| 7 | AC115V INV | 15 | AC invertör |
| 8 | FR BROUILLARD | 15 | Ön sis farları |
| 9 | – | – | – |
| 10 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 11 | KAFA (LO RH) | 10 | Sağ far (kısa huzme) |
| 12 | BAŞ (BA SOL) | 10 | Sol far (kısa huzme) |
| 13 | KAFA (YÜKSEK SAĞ) | 10 | Sağ far (uzun far) |
| 14 | KAFA (HI LH) | 10 | Sol far (uzun far) |
| 15 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | ISITMA NO.2 | 7.5 | Klima sistemi |
| 17 | AIRSUS NO.2 | 10 | Arka yükseklik ayarlı havalı süspansiy10 |
| 18 | KOLTUK ISITICISI | 25 | Isıtmalı koltuklar |
| 19 | BOŞLUK | 30 | Arka Cam Buğu Çözücü, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | MIR ISITICI | 10 | Dış ayna ısıtıcısı |
| 21 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, kablosuz uzaktan kumanda sistemi, kapı iç aydınlatması, gösterge ve metre, makyaj masası aydınlatması, gösterge paneli aydınlatması, basamak aydınlatması, multipleks iletişim sistemi, arka koltuk ses sistemi |
| 22 | RADYO N° 1 | 20 | Ses sistemi, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 23 | ECU-B | 10 | Kilitlenme önleyici fren sistemi, çekiş k10trol sistemi (2WD modeller), aktif çekiş k10trol sistemi (4WD modeller), araç stabilite k10trol sistemi, klima sistemi, mültipleks iletişim sistemi, hırsızlık önleme sistemi, sürüş pozisy10u hafıza sistemi, sistem ön yolcu sınıflandırma, navigasy10 sistemi |
| 24 | – | – | – |
| 25 | – | – | Kısa broş |
| 26 | ALT-S | 7.5 | Şarj sistemi |
| 27 | – | – | – |
| 28 | korna | 10 | boynuzlar |
| 29 | A / F ISITMA | 15 | A / F sensörü |
| 30 | KKTC-TEHLİKE | 15 | Flaşörler, acil flaşörler |
| 31 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 32 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 33 | – | – | – |
| 34 | DR/LCK | 20 | Elektrikli kapı kilitleme sistemi |
| 35 | ÇEKİCİ | 30 | Çekme k10vertörü |
| 36 | RADYO N° 2 | 20 | Ses sistemi |
| 37 | HER ŞEY | 140 | « A/POMPA», «AIRSUS», «AM1», «ÇEKİ BRK», «J/B», «BATT CHG», «ÇEKİM», «KUYRUK», «DURDUR», «AC 115V INV», «FR Fusibles FOG”, “OBD”, “DEFOG”, “MIR ISITICI” |
| 38 | BİR POMPA | 50 | 2005 – 2009: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 38 | SU ISITICI | 50 | 2002 – 2003: Klima sistemi |
| 39 | AIRSUS | 50 | Arka yükseklik ayarlı havalı süspansiy10 |
| 40 | AM1 | 50 | “ACC”, “CIG”, “IGl”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR-WSH”, “4WD” ve “STA” için sigortalar |
| 41 | ÇEKİ FRENİ | 30 | Römork fren k10trolörü |
| 42 | J/B | 50 | “PWR OUTLET”, “DP/SEAT”, “PP/SEAT”, “POWER”, “KUYRUK” ve “SECU/HORN” için sigorta öğeleri |
| 43 | BATT CHG | 30 | Treyler alt aküsü |
| 44 | ÇEKİCİ | 40 | Römork lambaları (park lambaları) |
| 45 | ABS MTR | 40 | Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi (2WD modeller), Aktif Çekiş K10trol Sistemi (4WD modeller), Araç Stabilite K10trol Sistemi |
| 46 | AM2 | 30 | Système de démarrage, sigortalar “IGN”, “GAUGE”, “STA NO.2” ve “SRS” |
| 47 | ABS ÇÖZÜ | 50 | 2002 – 2004: Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi (2WD modeller), Aktif Çekiş K10trol Sistemi (4WD modeller), Araç Stabilite K10trol Sistemi |
| 47 | ABS ÇÖZÜ | 30 | 2005 – 2009: Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi (2WD modeller), Aktif Çekiş K10trol Sistemi (4WD modeller), Araç Stabilite K10trol Sistemi |
| 48 | SU ISITICI | 60 | 2004 – 2009: Klima sistemi |
| R1 | – | ||
| R2 | Aksesuar (ACC CUT) | ||
| R3 | Sis ışığı | ||
| R4 | Marş (STA) | ||
| R5 | Ateşleme (IG) | ||
| R6 | Su ısıtıcı | ||
| R7 | Klima kompresörü kavraması (MG CLT) | ||
| R8 | AC İnvertör (AC115V INV) | ||
| R9 | Arka cam buğu çözücü (DEFOG) | ||
| R10 | – | ||
| R11 | – | ||
| R12 | – | ||
| R13 | Feux durdurma (STOP LP CTRL) | ||
| R14 | Devre açma rölesi (C / OPN) | ||
| R15 | İç aydınlatma, garaj kapısı açacağı (DOME) | ||
| R16 | EFI | ||
| R17 | Hava / yakıt oranı sensörü (A / F ISITICI) | ||
| R18 | Benzin pompası | ||
| R19 | Deniz Feneri (BAŞ) |
Röle kutusu №1
| Numara. | Röle |
|---|---|
| R1 | Havalı süspansiy10 (AIR SUS) |
| R2 | – |
Röle kutusu №2
| Numara. | Röle |
|---|---|
| R1 | İkincil römork aküsü (BATT CHG) |
| R2 | Römork ışıkları (ÇEKME) |
