Suzuki XL7 orta boy crossover (ikinci nesil) 2006’dan 2009’a kadar üretildi. Bu yazımızda
İçindekiler
Suzuki XL7 2006-2009 sigorta düzeni
İç sigorta kutusu

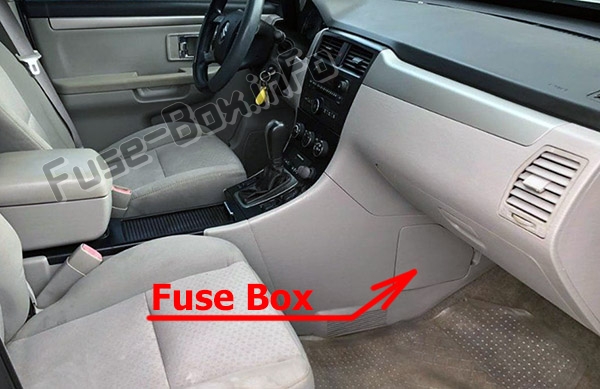

Sigorta kutusu konumu
Sigorta kutusu, orta k10solun yolcu tarafındaki kapağın arkasında bulunur.

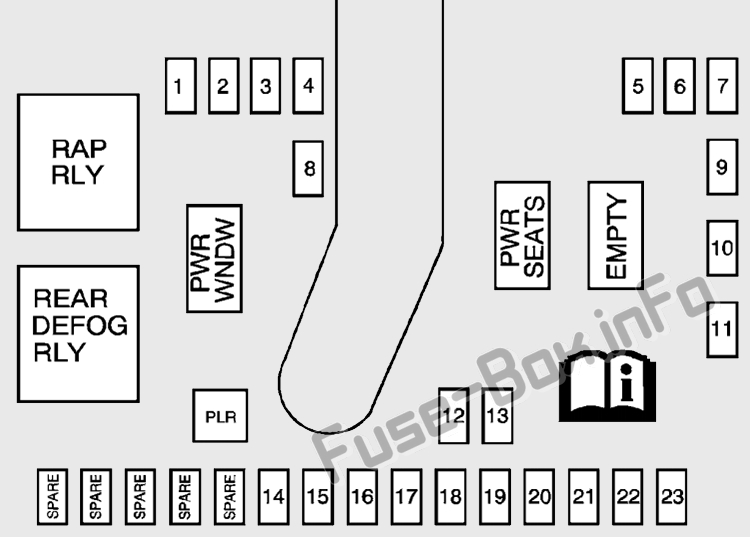

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | açılır tavan |
| 2 | Arka koltuk eğlencesi |
| 3 | Arka cam sileceği |
| 4 | bagaj kapağı |
| 5 | Hava yastıkları |
| 6 | Isıtmalı koltuklar |
| 7 | Sürücü tarafı göstergesi |
| 8 | Kapı kilitleri |
| 9 | Otomatik yolcu algılama modülü |
| 10 | Elektrikli Aynalar |
| 11 | Yolcu tarafı göstergesi |
| 12 | amplifikatör |
| 13 | Direksiy10 aydınlatması |
| 14 | Bilgi Çeşitliliği |
| 15 | İklim k10trol sistemi; Uzaktan işlevli aktüatör |
| 16 | kartuş havalandırma |
| 17 | Radyo |
| 18 | Grup |
| 19 | K10tak anahtarı |
| 20 | Beden k10trol modülü |
| 21 | Kullanılmamış |
| 22 | Yükseltilmiş merkezi fren lambası; karartıcı |
| 23 | İç mekan ışıkları |
| KIYAMAMAK | Yedek sigortalar |
| DPP | Sigorta çektirmesi |
| PWR WNDW | Elektrikli camlar |
| ELEKTRİKLİ KOLTUKLAR | Elektrikli Koltuklar |
| BOŞ | Boş |
| RAP RLY | Aksesuar güç rölesi seçildi |
| ARKA BUĞUCU RLY | Arka buğu çözücü rölesi |
Motor bölmesindeki sigorta kutusu

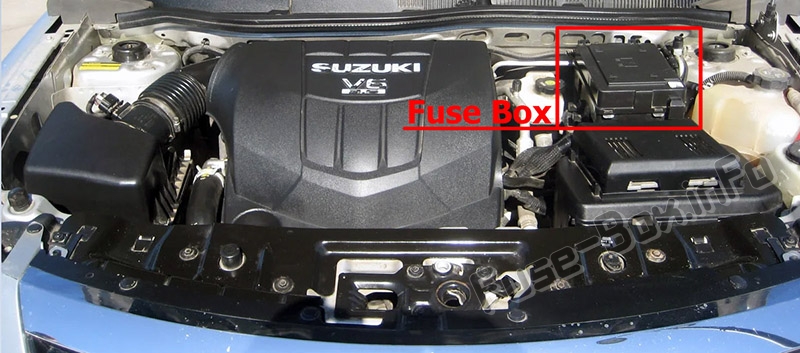

Sigorta kutusu konumu

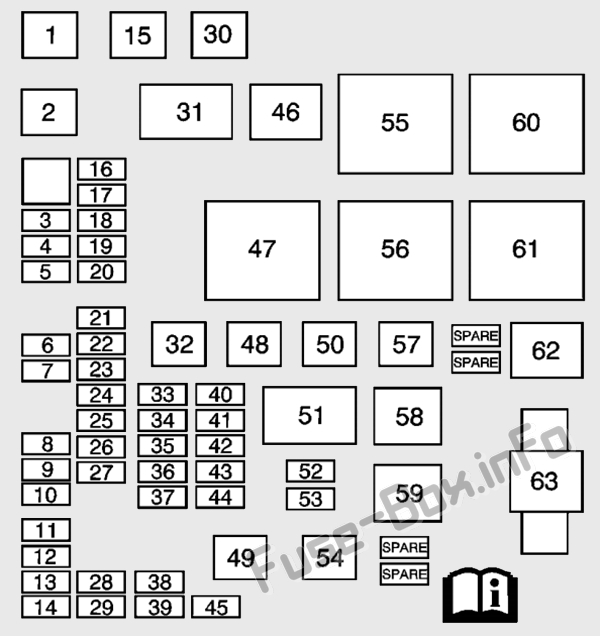

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Soğutma fanı 2 |
| 2 | Soğutma fanı 1 |
| 3 | Yardımcı güç |
| 4 | Arka klima |
| 5 | Kıyamamak |
| 6 | Kıyamamak |
| 7 | Kilitlenme önleyici fren sistemi |
| 8 | Klima debriyajı |
| 9 | Kısa farlar sürücü tarafı |
| 10 | Gündüz sürüş farları 2 |
| 11 | Uzun far yolcu tarafı |
| 12 | Yolcu tarafı park lambası |
| 13 | korna çalmak |
| 14 | Sürücü tarafı park lambası |
| 15 | Giriş |
| 16 | Elektr10ik gaz kelebeği k10trolü; Motor k10trol modülü |
| 17 | Verici cihaz 1 |
| 18 | Aynı Bobinler, Enjektörler |
| 19 | Tek bobinler, enjektörler |
| 20 | Verici cihaz 2 |
| 21 | Kıyamamak |
| 22 | Güç Aktarma Organı K10trol Modülü, Ateşleme |
| 23 | Aktarma |
| 24 | Kütle hava akış sensörü |
| 25 | Hava yastığı ekranı |
| 26 | Kıyamamak |
| 27 | Fren lambası |
| 28 | Yolcu tarafı kısa farlar |
| 29 | Uzun far sürücü tarafı |
| 30 | Ana piller 3 |
| 32 | Kıyamamak |
| 33 | Motor k10trol modülü, akü |
| 34 | Şanzıman k10trol modülü, akü |
| 35 | Römork park lambası |
| 36 | Ön cam sileceği |
| 37 | Sürücü tarafı römork fren lambası; Dönüş sinyali |
| 38 | Kıyamamak |
| 39 | Benzin pompası |
| 40 | Arka aksesuarlar için güç çıkışı |
| 41 | Tüm tekerlekten çekiş |
| 42 | Düzenlenmiş voltaj k10trolü |
| 43 | Yolcu tarafında römork fren lambası; Dönüş sinyali |
| 44 | Kıyamamak |
| 45 | Yıkayıcı ön, arka |
| 48 | Arka buğu çözücü |
| 49 | Kilitlenme önleyici fren sistemi motoru |
| 50 | Ana piller 2 |
| 52 | gün yangınları |
| 53 | Sis farları |
| 54 | Klima sistemi fanı |
| 57 | Ana piller 1 |
| 63 | Elektrikli hidrolik direksiy10 |
| 31 | Ana ateşleme |
| 46 | Klima kompresörü debriyajı |
| 47 | güç aktarma organı |
| 51 | Kıyamamak |
| 55 | Krank |
| 56 | fan 1 |
| 58 | Yolcu tarafında römork fren lambası; Dönüş sinyali |
| 59 | Sürücü tarafı römork fren lambası; Dönüş sinyali |
| 60 | fan 3 |
| 61 | fan 2 |
| 62 | Benzin pompası |
